Каштальян Иван Алексеевич
Система для автоматического управления металлорежущим станком, преимущественно токарным
Номер патента: 18359
Опубликовано: 30.06.2014
Авторы: Цыркунов Михаил Кондратович, Каштальян Иван Алексеевич, Каштальян Евгения Ивановна, Пастушенко Алексей Александрович
МПК: B23Q 15/00
Метки: система, преимущественно, токарным, управления, станком, металлорежущим, автоматического
Текст:
...стабильности, второй блок 18 скользящего суммирования с сохранением данных при выключении системы,4 18359 1 2014.06.30 блок 19 определения поправки на коррекцию минимального значения энтропийного коэффициента стабильности, блок 20 памяти с сохранением данных при выключении системы и блок 21 формирования уточненного значения коррекции энтропийного коэффициента стабильности, также соединенные последовательно, причем вход второго блока 18...

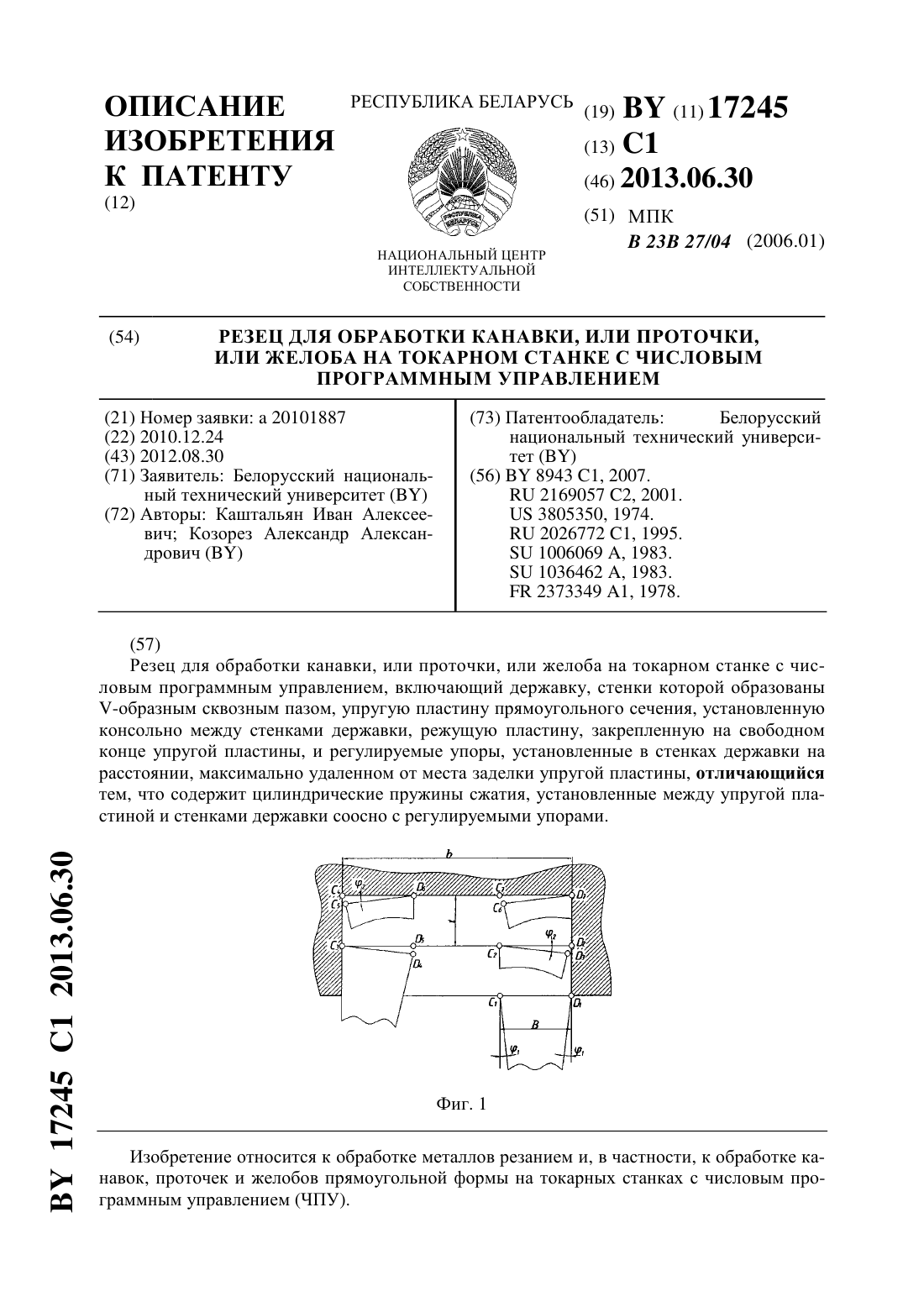

Резец для обработки канавки, или проточки, или желоба на токарном станке с числовым программным управлением
Номер патента: 17245
Опубликовано: 30.06.2013
Авторы: Козорез Александр Александрович, Каштальян Иван Алексеевич
МПК: B23B 27/04
Метки: канавки, резец, или, станке, проточки, программным, обработки, управлением, желоба, токарном, числовым
Текст:
...пластиной и стенками державки соосно с регулируемыми упорами. Сущность изобретения поясняется фигурами. На фиг. 1 показана схема обработки канавок, проточек и желобов без чистовых рабочих ходов на фиг. 2 - схема сил, действующих на криволинейной части режущей кромки резца, выполненной по радиусу в, при чистовом рабочем ходе на фиг. 3, 4, 5 - конструктивная схема резца. 2 17245 1 2013.06.30 Схема обработки канавок, проточек и желобов, для...

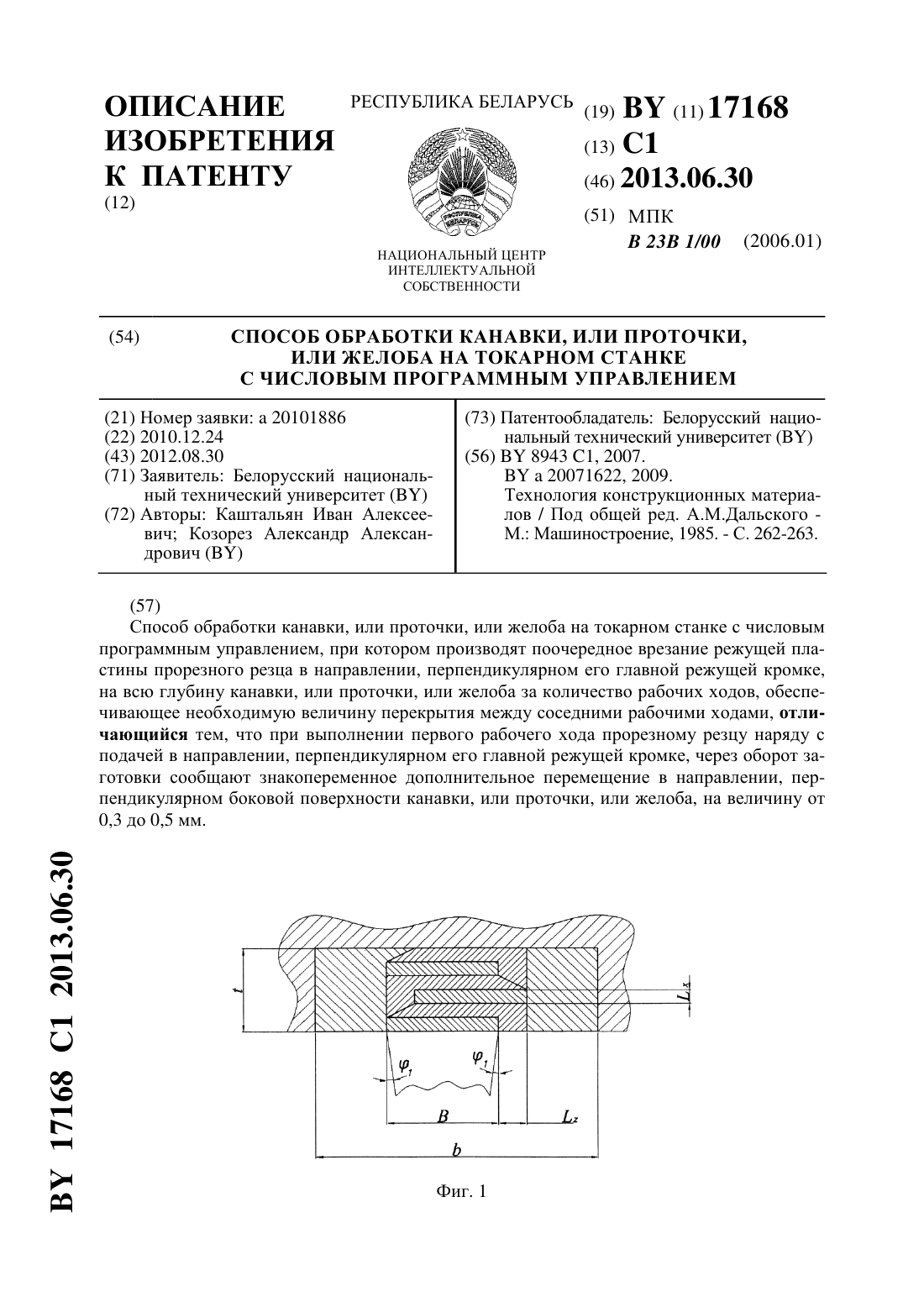

Способ обработки канавки или проточки, или желоба на токарном станке с числовым программным управлением
Номер патента: 17168
Опубликовано: 30.06.2013
Авторы: Каштальян Иван Алексеевич, Козорез Александр Александрович
МПК: B23B 1/00
Метки: канавки, станке, обработки, или, проточки, управлением, числовым, программным, токарном, способ, желоба
Текст:
...режущего инструмента. А при обработке глубоких канавок возможно даже защемление и поломка резца. Задачей, решаемой изобретением, является снижение энергоемкости процесса резания и повышение стойкости режущего инструмента. Поставленная задача достигается тем, что при обработке канавки, или проточки, или желоба на токарном станке с числовым программным управлением производят поочередное врезание режущей пластины прорезного резца в...
Резец для обработки канавки или проточки, или желоба на токарном станке с числовым программным управлением
Номер патента: 15785
Опубликовано: 30.04.2012
Авторы: Каштальян Иван Алексеевич, Козорез Александр Александрович
МПК: B23B 27/04
Метки: желоба, проточки, канавки, обработки, программным, управлением, резец, числовым, станке, токарном, или
Текст:
...достигается тем, что резец для обработки канавки или проточки,или желоба на токарном станке с числовым программным управлением, включающий державку, упругую пластину прямоугольного сечения, одним концом консольно закрепленную между стенками державки, образованными -образным сквозным пазом, и режущую пластину, имеющую вспомогательные углы в плане и закрепленную на другом свободном конце упругой пластины, которым она опирается на опору,...
Способ обработки канавки или проточки, или желоба на токарном станке с числовым программным управлением и резец для его осуществления
Номер патента: 13315
Опубликовано: 30.06.2010
Автор: Каштальян Иван Алексеевич
МПК: B23B 27/00, B23B 1/00
Метки: или, станке, программным, проточки, резец, желоба, токарном, способ, осуществления, управлением, обработки, числовым, канавки
Текст:
...образованными -образным сквозным пазом, и закрепленную консольно, причем режущая пластина закреплена на свободном конце упругой пластины, которым она опирается на опору, выполненную в виде пальца, соединяющего стенки державки, а на расстоянии, максимально удаленном от места заделки упругой пластины, в стенках державки установлены регулируемые упоры, при этом режущая пластина имеет двойную заточку, выполненную таким образом, что каждая...
Система для автоматического управления металлорежущим станком, преимущественно токарным
Номер патента: 12947
Опубликовано: 28.02.2010
Авторы: Цыркунов Михаил Кондратович, Каштальян Евгения Ивановна, Каштальян Иван Алексеевич
МПК: B23Q 15/00
Метки: автоматического, токарным, система, управления, станком, металлорежущим, преимущественно
Текст:
...значения энтропийного коэффициента стабильности соединен с выходом 3 12947 1 2010.02.28 блока 12 расчета энтропийного коэффициента стабильности, а его выход соединен с первым входом блока 17 формирования критического значения энтропийного коэффициента стабильности. Исполнительное устройство 3 предназначено для регулирования положения инструмента относительно технологических баз станка измерительное устройство 4 с блоком сравнения служит для...
Способ обработки канавки или проточки, или желоба на токарном станке с числовым программным управлением и резец для его осуществления
Номер патента: 8943
Опубликовано: 28.02.2007
Автор: Каштальян Иван Алексеевич
МПК: B23B 1/00, B23B 27/04
Метки: станке, способ, канавки, управлением, желоба, обработки, осуществления, проточки, токарном, или, числовым, резец, программным
Текст:
...упругую пластину прямоугольного сечения, установленную между стенками державки, образованными У-образным сквозным пазом, и закрепленную консольно, причем режущая пластина закреплена на свободном конце упругой пластины, которым она опирается на опору, выполненную в виде пальца, соединяющего стенки державки, а на расстоянии, максимально удаленном от места заделки упругой пластины, в стенках державки установлены регулируемые упоры.Сущность...

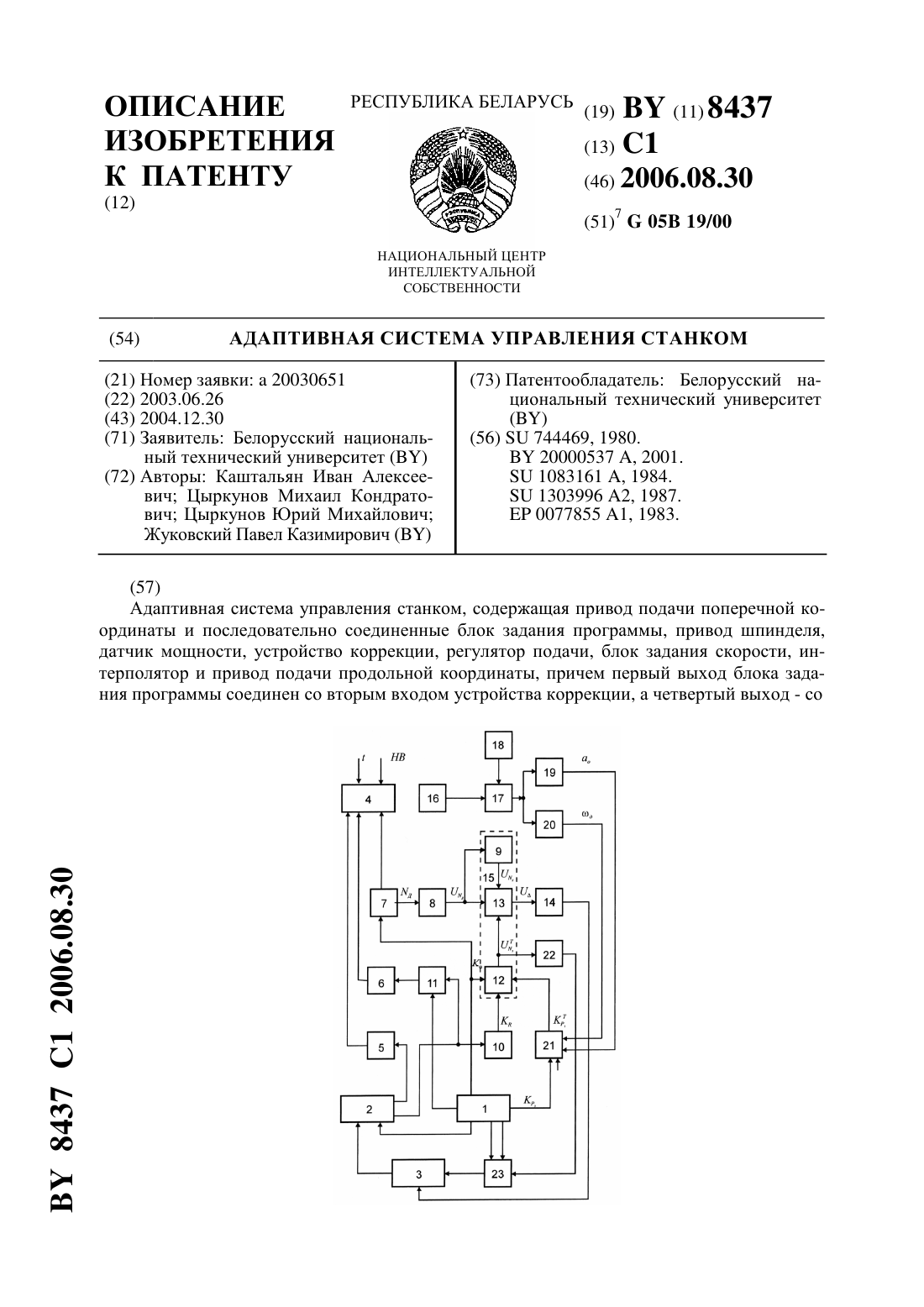

Адаптивная система управления станком
Номер патента: 8437
Опубликовано: 30.08.2006
Авторы: Цыркунов Михаил Кондратович, Каштальян Иван Алексеевич, Жуковский Павел Казимирович, Цыркунов Юрий Михайлович
МПК: G05B 19/00
Метки: система, станком, управления, адаптивная
Текст:
...частоты 20 с входным усилителем, блок 21 реализации закономерности изменения силы резания с устройством ввода, блок 22 изменения тактовой частоты, второй ключ 23, при этом блок 1 задания программы, привод 7 шпинделя, датчик 8 мощности, устройство 15 коррекции, регулятор 14 подачи, блок 3 задания скорости, интерполятор 2 и привод 5 подачи продольной координаты соединены последовательно, первый и четвертый выходы блока 1 задания программы...
Система для автоматического управления металлорежущим станком, преимущественно токарным
Номер патента: 6159
Опубликовано: 30.06.2004
Авторы: Каштальян Иван Алексеевич, Цыркунов Михаил Кондратович
МПК: B23Q 15/00
Метки: автоматического, токарным, управления, станком, металлорежущим, преимущественно, система
Текст:
...подналадочного импульса для очередного цикла обработки с ранее накопленными подналадочными воздействиями блок 7 скользящего суммирования служит для определения средней величины подналадочных импульсов за несколько циклов, предшествующих управляемому, которая характеризует интенсивность износа инструмента блок 8 сравнения служит для сравнения величины интенсивности износа, полученной в блоке 7 с оптимальной интенсивностью, которая...

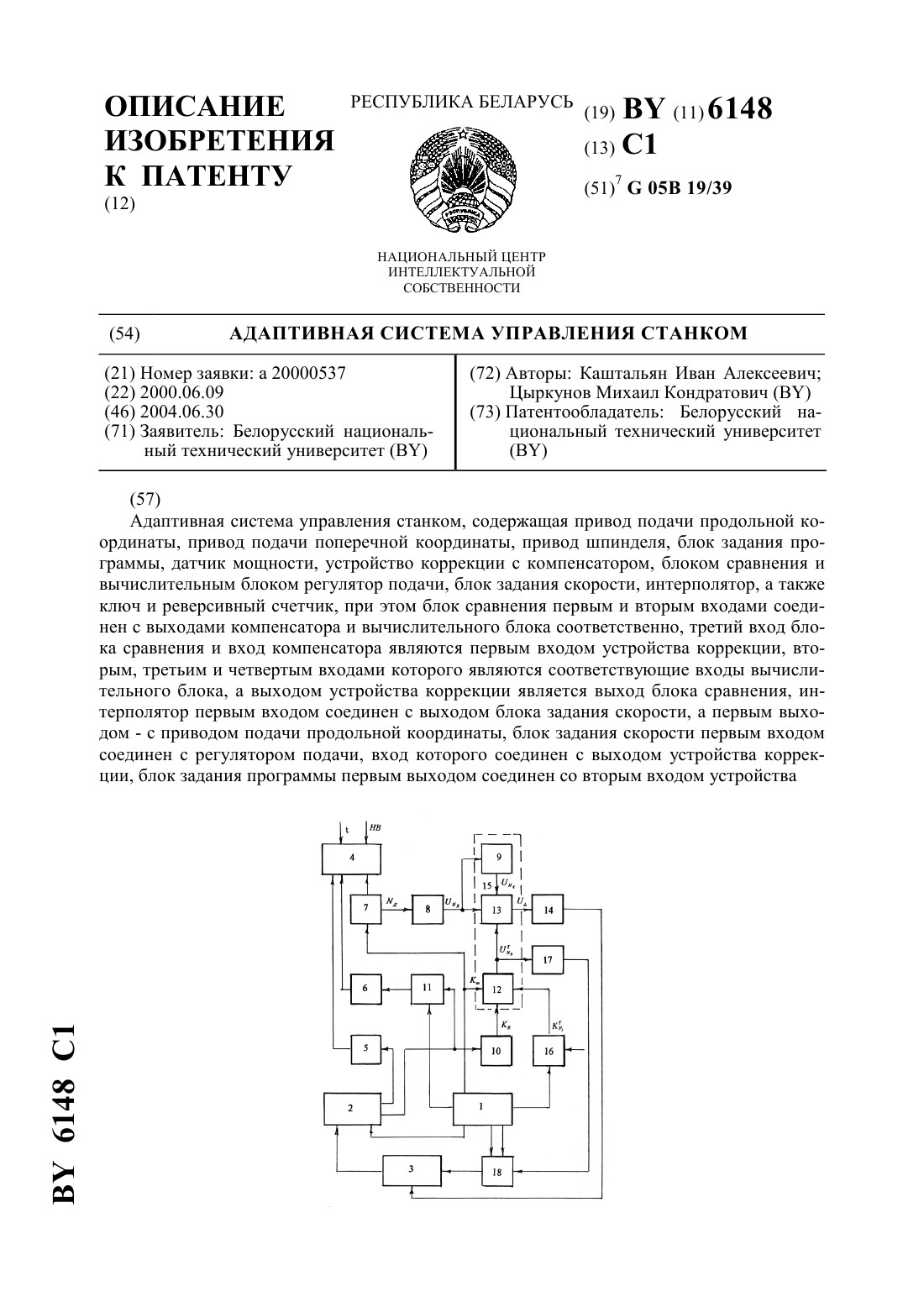

Адаптивная система управления станком
Номер патента: 6148
Опубликовано: 30.06.2004
Авторы: Цыркунов Михаил Кондратович, Каштальян Иван Алексеевич
МПК: G05B 19/39
Метки: станком, управления, система, адаптивная
Текст:
...тактовой частоты входом соединен с выходом вычислительного блока, блок реализации закономерности преобразования силы резания с устройством ввода входом соединен со вторым выходом блока задания программы, а выходом с третьим входом устройства коррекции. На чертеже представлена блок- схема предлагаемой адаптивной системы. Система содержит блок 1 задания программы, интерполятор 2, блок 3 задания скорости, станок 4, привод 5 подачи...
Устройство числового программного управления
Номер патента: 5130
Опубликовано: 30.06.2003
Авторы: Каштальян Иван Алексеевич, Резниченко Владимир Иванович, Романчук Сергей Иванович
МПК: G05B 19/416, G05B 19/18
Метки: устройство, программного, управления, числового
Текст:
...второго регистра, а выход соединен с первым входом первого сумматора, второй вход которого подсоединен ко второму выходу блока задания скорости, подключенного первым выходом через счетчик импульсов ко второму входу первого блока совпадения, а второй выход второго триггера подключен ко второму входу счетчика импульсов, а также третий, четвертый, пятый и шестой регистры и второй блок совпадения, подключенный первым, вторым и третьим входами к...
Устройство числового программного управления
Номер патента: 5128
Опубликовано: 30.06.2003
Авторы: Пархутик Алексей Петрович, Резниченко Владимир Иванович, Каштальян Иван Алексеевич
МПК: G05B 19/416, G05B 19/18
Метки: числового, программного, устройство, управления
Текст:
...введены третий и четвертый регистры, третий триггер и второй сумматор, подключенный первым, вторым, третьим и четвертым входами к первому выходу третьего триггера, второму выходу второго регистра, выходу четвертого регистра,2 5128 1 первому выходу второго триггера соответственно, а выходом к третьему входу второго регистра, причем первый и второй входы четвертого регистра связаны соответственно со вторым выходом блока интерполяции и с...
Устройство числового программного управления
Номер патента: 5129
Опубликовано: 30.06.2003
Авторы: Резниченко Владимир Иванович, Каштальян Иван Алексеевич, Романчук Сергей Иванович
МПК: G05B 19/18, G05B 19/416
Метки: устройство, управления, программного, числового
Текст:
...совпадения соответственно, а также с первым и вторым входами второго счетчика, подключенного третьим входом к первому выходу второго триггера, а выход третьего триггера подключен к четвертому входу сумматора, причем первый вход восьмого регистра связан с выходом блока интерполяции, а второй вход с выходом седьмого регистра, соединенного входом с выходом преобразователя кодов. На чертеже представлена блок-схема устройства. Устройство...
