Сборный резец

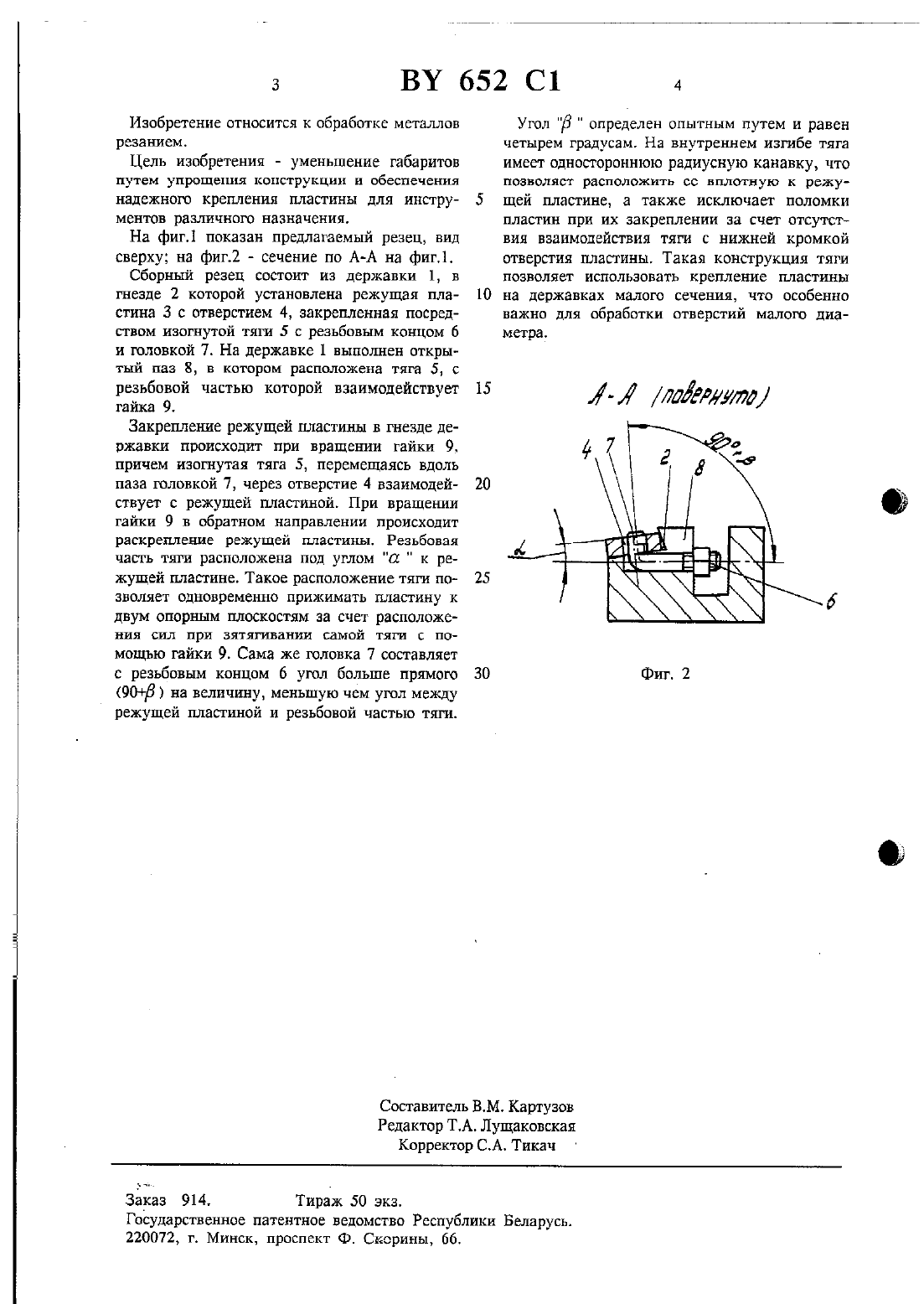

(12) госуджстввннов ПАТЕНТНОЕ ведомство гвспувлики БЕЛАРУСЬ(71) Заявитель Минский автомобильный завод (ВЧ)(73) Патентообладатель Минский дважды орЦена Ленина и ордена Октябрьской Революции автомобильный завод (ВЧ)Сборный резец, содержащий державку, в гнезде которой установлена режущая пластина С ОТВСРСТИВМ, закрепляемая С ПОМОЩЬЮ ИЗОГНУТОЙ ТЯГИ С резьбовым КОНЦОМ, расположенной в открытом пазу, отличающийся тем, что резьбовая часть изогнутой тяги расположена ПОД УГЛОМ К режущей пластине, а ГОЛОВКИ ТЯГИ составляет с резьбовой частью угол большеПРЯМОГО на ВСцЧИЧИНУ, МЕНЬШУЮ ЧЕМ УГОЛ МЕЖ ду режущей пластиной и резьбовой частью тяги.Цель изобретения - уменьшение габаритов путем упрощения конструкции и обеспечения надежного крепления пластины для инструментов различного назначения.На фиг.1 показан предлагаемый резец, вид сверху на фиг.2 - сечение по А-А на фиг.1.Сборный резец состоит из державки 1, в гнезде 2 которой установлена режущая пластина 3 с отверстием 4, закрепленная посредством изогнутой тяги 5 с резьбовым концом б и головкой 7. На державке 1 выполнен открытый паз 8, в котором расположена тяга 5, с резьбовой частью которой взаимодействует гайка 9.Закрепление режущей пластины в гнезде державки происходит при вращении гайки 9,причем изогнутая тяга 5, перемещаясь вдоль паза головкой 7, через отверстие 4 взаимодействует с режущей пластиной. При вращении гайки 9 в обратном направлении происходит раскрепление режущей пластины. Резьбовая часть тяги расположена под углом а к режущей пластине. Такое расположение тяги поЗВОЛЯВТ ОДНОВРЕМЕННО ПРИЖИМВТЬ пластину К двум опорным плоскостям за счет расположения сил при зятягивании самой тяги с помощью гайки 9. Сама же головка 7 составляет с резьбовым концом б угол больше прямою(90 д ) на величину, меньшую чем угол между режущей пластиной и резьбовой частью тяги.Уюл определен опытным путем и равен четырем градусам. На внутреннем изгибе тяга имеет одностороннюю радиусную канавку, что ПОЗВОЛЯЕТ РБСПОЛОЖИТЬ СВ БПЛОТНУЮ К режущей пластине, а также исключает поломки пластин при их закреплении за счет отсутствия взаимодействия тяги с нижней кромкой отверстия пластины. Такая конструкция тяги позволяет использовать крепление пластины на державках малого сечения, что особенно важно для обработки отверстий малого диаметра.Государственное патентное ведомство Республики Беларусь.
