Нуклеусный улей

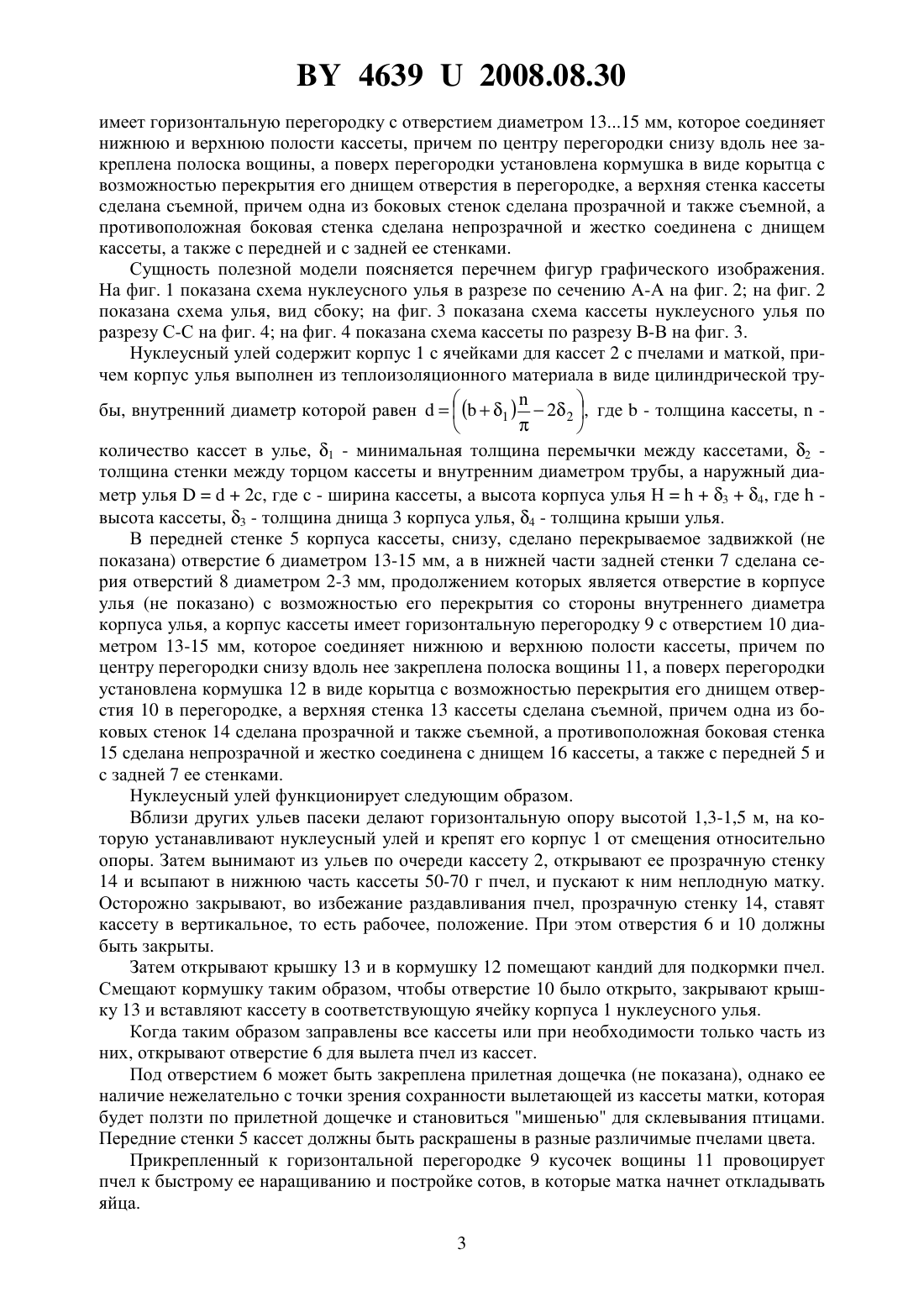

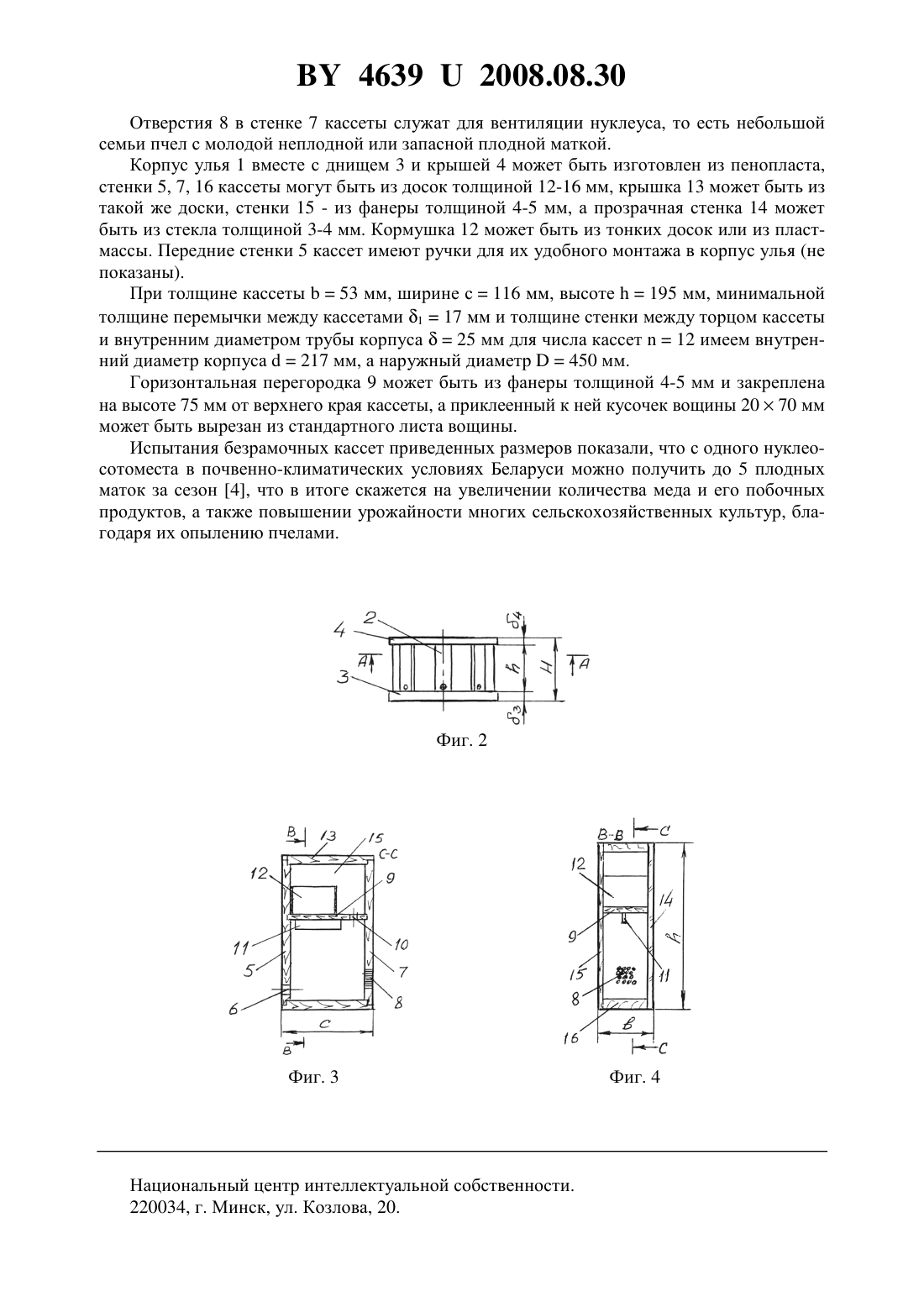

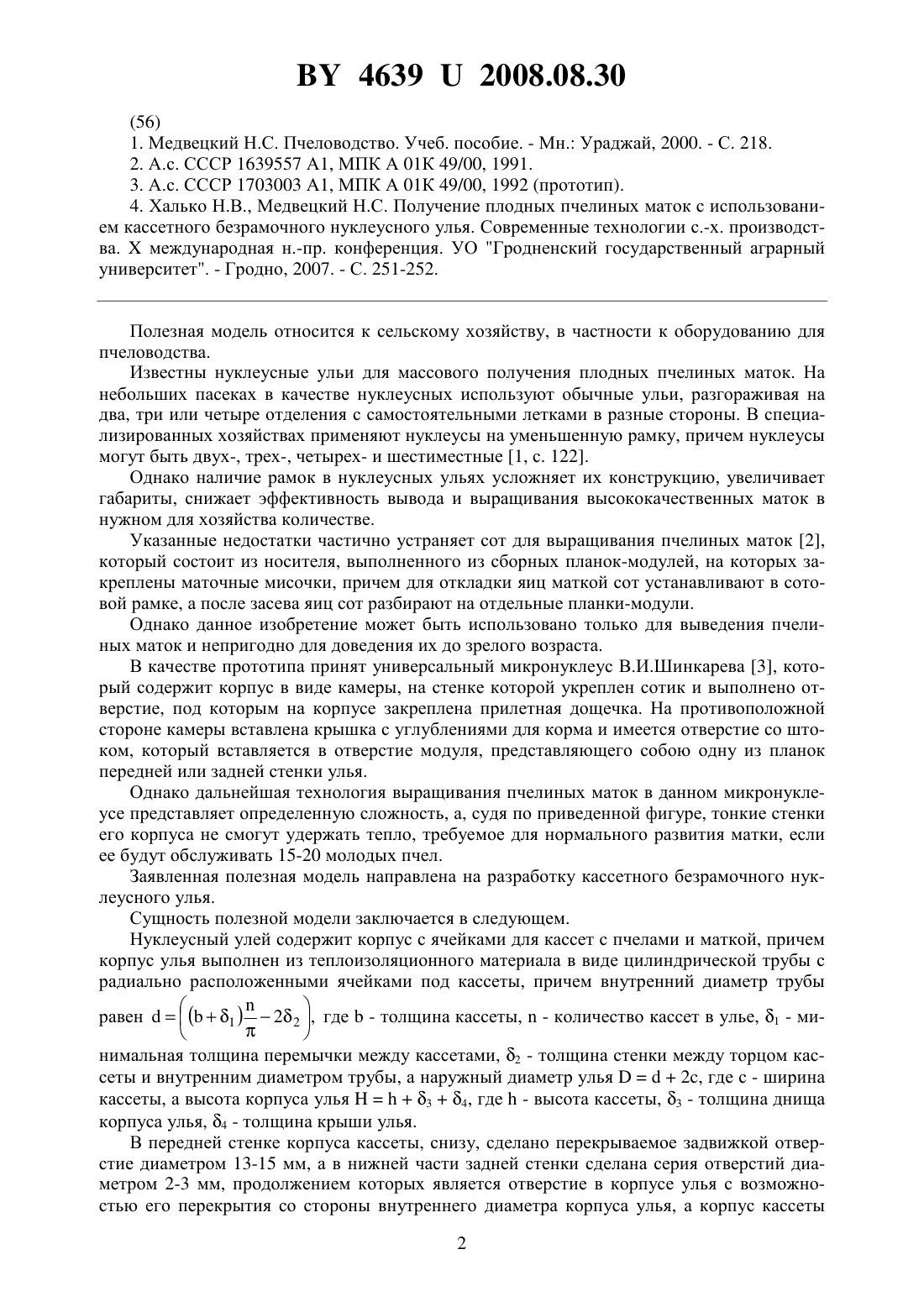

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Пестис Павел Витольдович Халько Анастасия Николаевна Пестис Мария Вацлавовна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Нуклеусный улей, содержащий корпус с ячейками для кассет с пчелами и маткой,отличающийся тем, что корпус улья выполнен из теплоизоляционного материала в виде цилиндрической трубы с радиально расположенными ячейками под кассеты, причем внутренний диаметр трубы равен(1 )2 2 , где- толщина кассеты,- коли чество кассет в улье, 1 - минимальная толщина перемычки между кассетами, 2 - толщина стенки между торцом кассеты и внутренним диаметром трубы, а наружный диаметр улья 2, где с - ширина кассеты, а высота корпуса улья Н 34, где- высота кассеты, 3 - толщина днища корпуса улья, 4 - толщина крыши улья. 2. Нуклеусный улей по п. 1, отличающийся тем, что в передней стенке корпуса кассеты, снизу, сделано перекрываемое задвижкой отверстие диаметром 1315 мм, а в нижней части задней стенки сделана серия отверстий диаметром 23 мм, продолжением которых является отверстие в корпусе улья с возможностью его перекрытия со стороны внутреннего диаметра корпуса улья, а корпус кассеты имеет горизонтальную перегородку с отверстием диаметром 1315 мм, которое соединяет нижнюю и верхнюю полости кассеты,причем по центру перегородки снизу вдоль нее закреплена полоска вощины, а поверх перегородки установлена кормушка в виде корытца с возможностью перекрытия его днищем отверстия в перегородке, а верхняя стенка кассеты сделана съемной, причем одна из боковых стенок сделана прозрачной и также съемной, а противоположная боковая стенка сделана непрозрачной и жестко соединена с днищем кассеты, а также с передней и с задней ее стенками.(56) 1. Медвецкий Н.С. Пчеловодство. Учеб. пособие. - Мн. Ураджай, 2000. - С. 218. 2. А.с. СССР 1639557 А 1, МПК А 01 К 49/00, 1991. 3. А.с. СССР 1703003 А 1, МПК А 01 К 49/00, 1992 (прототип). 4. Халько Н.В., Медвецкий Н.С. Получение плодных пчелиных маток с использованием кассетного безрамочного нуклеусного улья. Современные технологии с.-х. производства.международная н.-пр. конференция. УО Гродненский государственный аграрный университет. - Гродно, 2007. - С. 251-252. Полезная модель относится к сельскому хозяйству, в частности к оборудованию для пчеловодства. Известны нуклеусные ульи для массового получения плодных пчелиных маток. На небольших пасеках в качестве нуклеусных используют обычные ульи, разгораживая на два, три или четыре отделения с самостоятельными летками в разные стороны. В специализированных хозяйствах применяют нуклеусы на уменьшенную рамку, причем нуклеусы могут быть двух-, трех-, четырех- и шестиместные 1, с. 122. Однако наличие рамок в нуклеусных ульях усложняет их конструкцию, увеличивает габариты, снижает эффективность вывода и выращивания высококачественных маток в нужном для хозяйства количестве. Указанные недостатки частично устраняет сот для выращивания пчелиных маток 2,который состоит из носителя, выполненного из сборных планок-модулей, на которых закреплены маточные мисочки, причем для откладки яиц маткой сот устанавливают в сотовой рамке, а после засева яиц сот разбирают на отдельные планки-модули. Однако данное изобретение может быть использовано только для выведения пчелиных маток и непригодно для доведения их до зрелого возраста. В качестве прототипа принят универсальный микронуклеус В.И.Шинкарева 3, который содержит корпус в виде камеры, на стенке которой укреплен сотик и выполнено отверстие, под которым на корпусе закреплена прилетная дощечка. На противоположной стороне камеры вставлена крышка с углублениями для корма и имеется отверстие со штоком, который вставляется в отверстие модуля, представляющего собою одну из планок передней или задней стенки улья. Однако дальнейшая технология выращивания пчелиных маток в данном микронуклеусе представляет определенную сложность, а, судя по приведенной фигуре, тонкие стенки его корпуса не смогут удержать тепло, требуемое для нормального развития матки, если ее будут обслуживать 15-20 молодых пчел. Заявленная полезная модель направлена на разработку кассетного безрамочного нуклеусного улья. Сущность полезной модели заключается в следующем. Нуклеусный улей содержит корпус с ячейками для кассет с пчелами и маткой, причем корпус улья выполнен из теплоизоляционного материала в виде цилиндрической трубы с радиально расположенными ячейками под кассеты, причем внутренний диаметр трубы нимальная толщина перемычки между кассетами, 2 - толщина стенки между торцом кассеты и внутренним диаметром трубы, а наружный диаметр улья 2, где с - ширина кассеты, а высота корпуса улья 34, где- высота кассеты, 3 - толщина днища корпуса улья, 4 - толщина крыши улья. В передней стенке корпуса кассеты, снизу, сделано перекрываемое задвижкой отверстие диаметром 13-15 мм, а в нижней части задней стенки сделана серия отверстий диаметром 2-3 мм, продолжением которых является отверстие в корпусе улья с возможностью его перекрытия со стороны внутреннего диаметра корпуса улья, а корпус кассеты 2 46392008.08.30 имеет горизонтальную перегородку с отверстием диаметром 1315 мм, которое соединяет нижнюю и верхнюю полости кассеты, причем по центру перегородки снизу вдоль нее закреплена полоска вощины, а поверх перегородки установлена кормушка в виде корытца с возможностью перекрытия его днищем отверстия в перегородке, а верхняя стенка кассеты сделана съемной, причем одна из боковых стенок сделана прозрачной и также съемной, а противоположная боковая стенка сделана непрозрачной и жестко соединена с днищем кассеты, а также с передней и с задней ее стенками. Сущность полезной модели поясняется перечнем фигур графического изображения. На фиг. 1 показана схема нуклеусного улья в разрезе по сечению А-А на фиг. 2 на фиг. 2 показана схема улья, вид сбоку на фиг. 3 показана схема кассеты нуклеусного улья по разрезу С-С на фиг. 4 на фиг. 4 показана схема кассеты по разрезу В-В на фиг. 3. Нуклеусный улей содержит корпус 1 с ячейками для кассет 2 с пчелами и маткой, причем корпус улья выполнен из теплоизоляционного материала в виде цилиндрической тру бы, внутренний диаметр которой равен(1 )2 2 , где- толщина кассеты,количество кассет в улье, 1 - минимальная толщина перемычки между кассетами, 2 толщина стенки между торцом кассеты и внутренним диаметром трубы, а наружный диаметр улья 2, где с - ширина кассеты, а высота корпуса улья Н 34, гдевысота кассеты, 3 - толщина днища 3 корпуса улья, 4 - толщина крыши улья. В передней стенке 5 корпуса кассеты, снизу, сделано перекрываемое задвижкой (не показана) отверстие 6 диаметром 13-15 мм, а в нижней части задней стенки 7 сделана серия отверстий 8 диаметром 2-3 мм, продолжением которых является отверстие в корпусе улья (не показано) с возможностью его перекрытия со стороны внутреннего диаметра корпуса улья, а корпус кассеты имеет горизонтальную перегородку 9 с отверстием 10 диаметром 13-15 мм, которое соединяет нижнюю и верхнюю полости кассеты, причем по центру перегородки снизу вдоль нее закреплена полоска вощины 11, а поверх перегородки установлена кормушка 12 в виде корытца с возможностью перекрытия его днищем отверстия 10 в перегородке, а верхняя стенка 13 кассеты сделана съемной, причем одна из боковых стенок 14 сделана прозрачной и также съемной, а противоположная боковая стенка 15 сделана непрозрачной и жестко соединена с днищем 16 кассеты, а также с передней 5 и с задней 7 ее стенками. Нуклеусный улей функционирует следующим образом. Вблизи других ульев пасеки делают горизонтальную опору высотой 1,3-1,5 м, на которую устанавливают нуклеусный улей и крепят его корпус 1 от смещения относительно опоры. Затем вынимают из ульев по очереди кассету 2, открывают ее прозрачную стенку 14 и всыпают в нижнюю часть кассеты 50-70 г пчел, и пускают к ним неплодную матку. Осторожно закрывают, во избежание раздавливания пчел, прозрачную стенку 14, ставят кассету в вертикальное, то есть рабочее, положение. При этом отверстия 6 и 10 должны быть закрыты. Затем открывают крышку 13 и в кормушку 12 помещают кандий для подкормки пчел. Смещают кормушку таким образом, чтобы отверстие 10 было открыто, закрывают крышку 13 и вставляют кассету в соответствующую ячейку корпуса 1 нуклеусного улья. Когда таким образом заправлены все кассеты или при необходимости только часть из них, открывают отверстие 6 для вылета пчел из кассет. Под отверстием 6 может быть закреплена прилетная дощечка (не показана), однако ее наличие нежелательно с точки зрения сохранности вылетающей из кассеты матки, которая будет ползти по прилетной дощечке и становиться мишенью для склевывания птицами. Передние стенки 5 кассет должны быть раскрашены в разные различимые пчелами цвета. Прикрепленный к горизонтальной перегородке 9 кусочек вощины 11 провоцирует пчел к быстрому ее наращиванию и постройке сотов, в которые матка начнет откладывать яйца. 3 46392008.08.30 Отверстия 8 в стенке 7 кассеты служат для вентиляции нуклеуса, то есть небольшой семьи пчел с молодой неплодной или запасной плодной маткой. Корпус улья 1 вместе с днищем 3 и крышей 4 может быть изготовлен из пенопласта,стенки 5, 7, 16 кассеты могут быть из досок толщиной 12-16 мм, крышка 13 может быть из такой же доски, стенки 15 - из фанеры толщиной 4-5 мм, а прозрачная стенка 14 может быть из стекла толщиной 3-4 мм. Кормушка 12 может быть из тонких досок или из пластмассы. Передние стенки 5 кассет имеют ручки для их удобного монтажа в корпус улья (не показаны). При толщине кассеты 53 мм, ширине с 116 мм, высоте 195 мм, минимальной толщине перемычки между кассетами 117 мм и толщине стенки между торцом кассеты и внутренним диаметром трубы корпуса 25 мм для числа кассет 12 имеем внутренний диаметр корпуса 217 мм, а наружный диаметр 450 мм. Горизонтальная перегородка 9 может быть из фанеры толщиной 4-5 мм и закреплена на высоте 75 мм от верхнего края кассеты, а приклеенный к ней кусочек вощины 2070 мм может быть вырезан из стандартного листа вощины. Испытания безрамочных кассет приведенных размеров показали, что с одного нуклеосотоместа в почвенно-климатических условиях Беларуси можно получить до 5 плодных маток за сезон 4, что в итоге скажется на увеличении количества меда и его побочных продуктов, а также повышении урожайности многих сельскохозяйственных культур, благодаря их опылению пчелами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
