Устройство для очистки воздуха

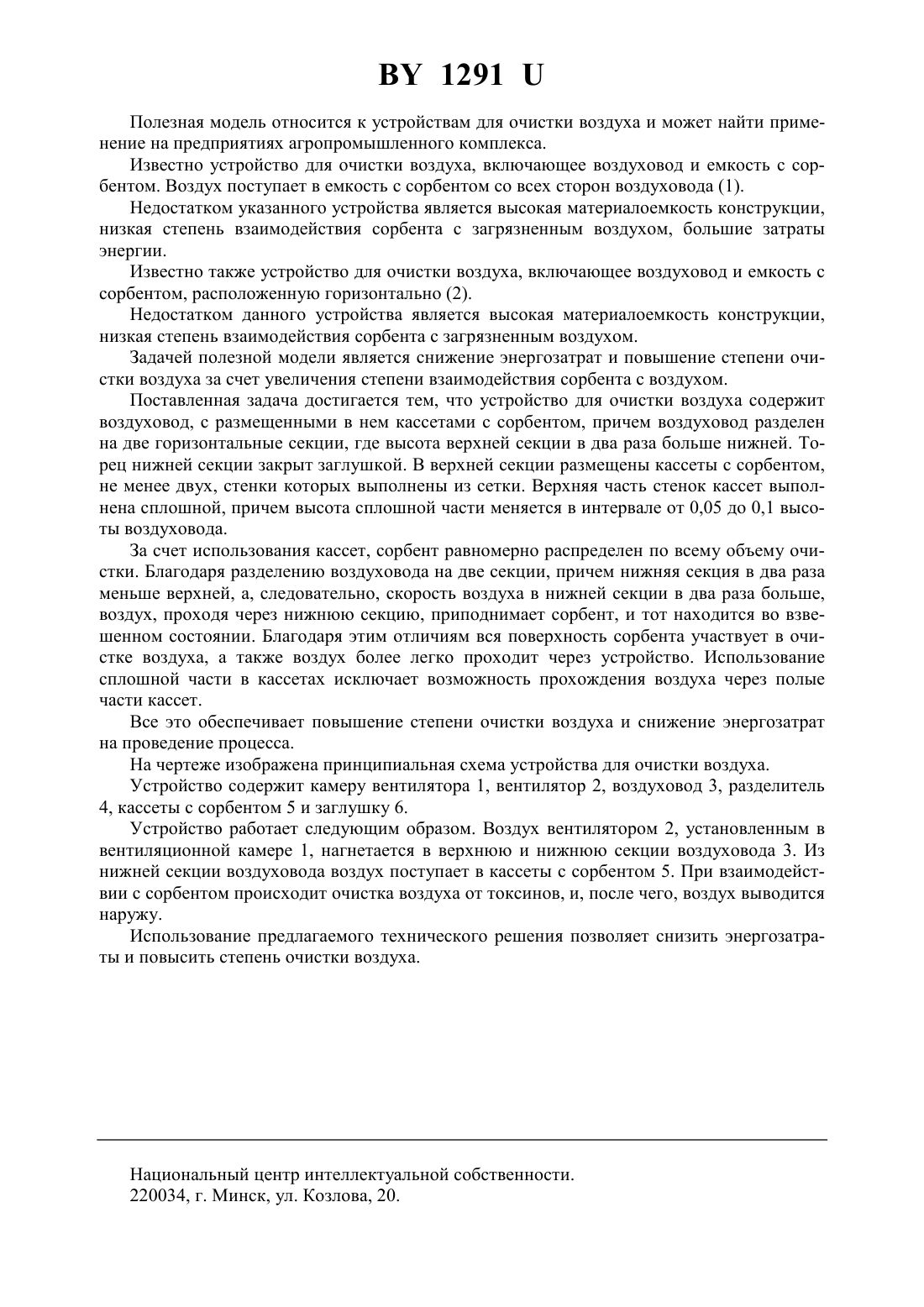

(51)01 53/02,03 3/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Николаенков Александр Иванович Бельский Вячеслав Александрович Сысоев Иван Владимирович Раманек Татьяна Алексеевна(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод с размещенными в нем кассетами с сорбентом, отличающееся тем, что воздуховод разделен на две горизонтальные секции, где высота верхней секции в два раза больше нижней, причем торец нижней секции закрыт заглушкой, а в верхней секции размещены кассеты, по крайней мере две, стенки которых изготовлены из сетки, а верхние части стенок кассет выполнены сплошными,причем высота сплошной части стенок кассет изменяется равномерно в интервале от 0,05 до 0,1 высоты воздуховода.(56) 1. Расчет оборудования для воздухообменных процессов. Методические указания. - Мн.,2001. - С. 17, рис. 5.1 б. 2. Расчет оборудования для воздухообменных процессов. Методические указания. - Мн.,2001. - С. 17, рис. 5.1 в (прототип). 1291 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство для очистки воздуха, включающее воздуховод и емкость с сорбентом. Воздух поступает в емкость с сорбентом со всех сторон воздуховода (1). Недостатком указанного устройства является высокая материалоемкость конструкции,низкая степень взаимодействия сорбента с загрязненным воздухом, большие затраты энергии. Известно также устройство для очистки воздуха, включающее воздуховод и емкость с сорбентом, расположенную горизонтально (2). Недостатком данного устройства является высокая материалоемкость конструкции,низкая степень взаимодействия сорбента с загрязненным воздухом. Задачей полезной модели является снижение энергозатрат и повышение степени очистки воздуха за счет увеличения степени взаимодействия сорбента с воздухом. Поставленная задача достигается тем, что устройство для очистки воздуха содержит воздуховод, с размещенными в нем кассетами с сорбентом, причем воздуховод разделен на две горизонтальные секции, где высота верхней секции в два раза больше нижней. Торец нижней секции закрыт заглушкой. В верхней секции размещены кассеты с сорбентом,не менее двух, стенки которых выполнены из сетки. Верхняя часть стенок кассет выполнена сплошной, причем высота сплошной части меняется в интервале от 0,05 до 0,1 высоты воздуховода. За счет использования кассет, сорбент равномерно распределен по всему объему очистки. Благодаря разделению воздуховода на две секции, причем нижняя секция в два раза меньше верхней, а, следовательно, скорость воздуха в нижней секции в два раза больше,воздух, проходя через нижнюю секцию, приподнимает сорбент, и тот находится во взвешенном состоянии. Благодаря этим отличиям вся поверхность сорбента участвует в очистке воздуха, а также воздух более легко проходит через устройство. Использование сплошной части в кассетах исключает возможность прохождения воздуха через полые части кассет. Все это обеспечивает повышение степени очистки воздуха и снижение энергозатрат на проведение процесса. На чертеже изображена принципиальная схема устройства для очистки воздуха. Устройство содержит камеру вентилятора 1, вентилятор 2, воздуховод 3, разделитель 4, кассеты с сорбентом 5 и заглушку 6. Устройство работает следующим образом. Воздух вентилятором 2, установленным в вентиляционной камере 1, нагнетается в верхнюю и нижнюю секции воздуховода 3. Из нижней секции воздуховода воздух поступает в кассеты с сорбентом 5. При взаимодействии с сорбентом происходит очистка воздуха от токсинов, и, после чего, воздух выводится наружу. Использование предлагаемого технического решения позволяет снизить энергозатраты и повысить степень очистки воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
