Устройство для очистки воздуха

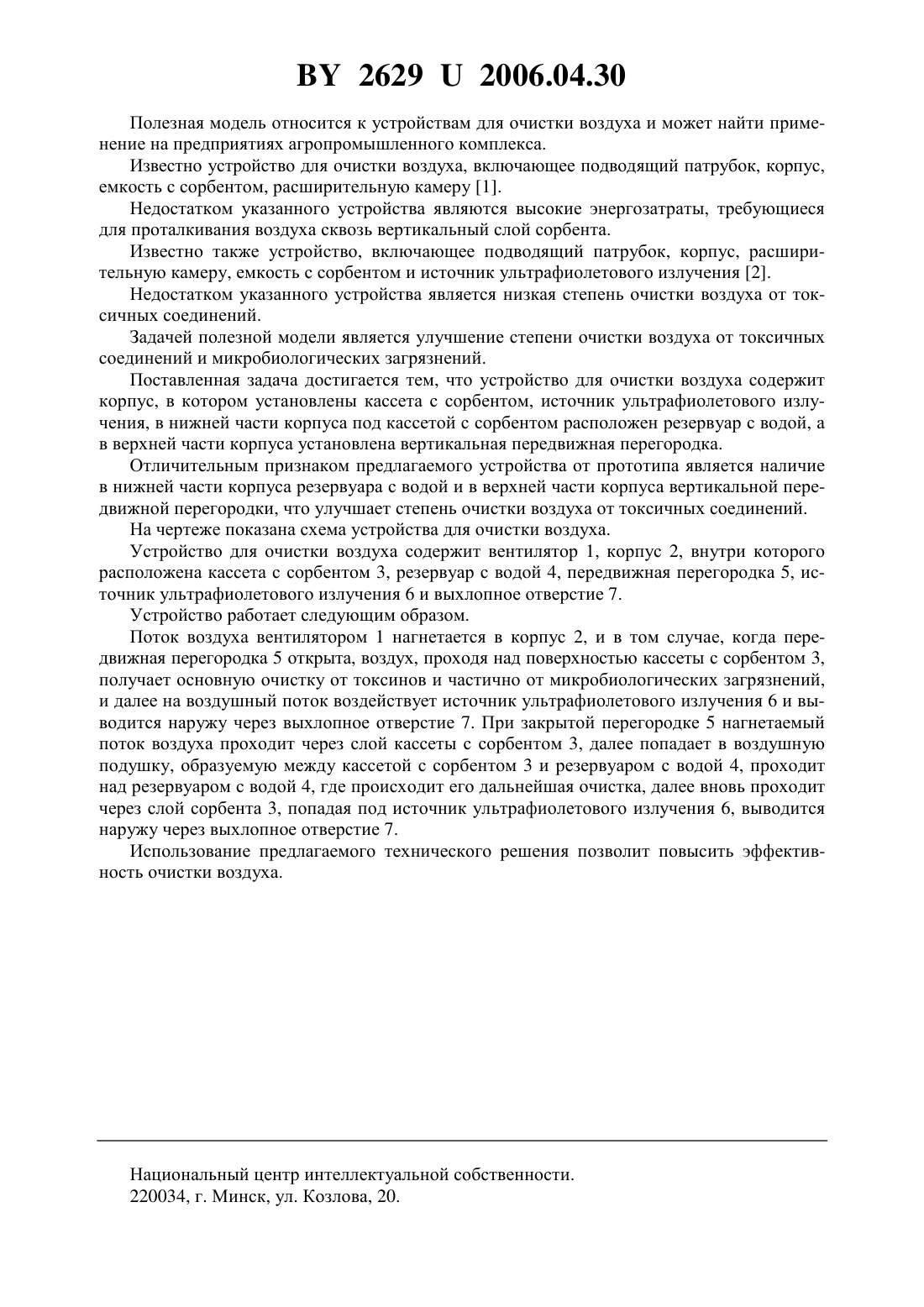

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Николаенков Александр Иванович Жданович Татьяна Алексеевна Томсон Алексей Эммануилович(73) Патентообладатель Научно-производственное республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха содержащее корпус в котором расположена кассета с сорбентом, источник ультрафиолетового излучения отличающееся тем, что в нижней части корпуса расположен резервуар с водой, а в верхней части корпуса установлена вертикальная передвижная перегородка.(56) 1. Расчет оборудования для воздухообменных процессов. Методические указания.Мн., 2001. - С. 17, рис. 5.1 а. 2. Расчет оборудования для воздухообменных процессов. Методические указания.Мн., 2001. - С. 17, рис. 5.1.в. (прототип). 26292006.04.30 Полезная модель относится к устройствам для очистки воздуха и может найти применение на предприятиях агропромышленного комплекса. Известно устройство для очистки воздуха, включающее подводящий патрубок, корпус,емкость с сорбентом, расширительную камеру 1. Недостатком указанного устройства являются высокие энергозатраты, требующиеся для проталкивания воздуха сквозь вертикальный слой сорбента. Известно также устройство, включающее подводящий патрубок, корпус, расширительную камеру, емкость с сорбентом и источник ультрафиолетового излучения 2. Недостатком указанного устройства является низкая степень очистки воздуха от токсичных соединений. Задачей полезной модели является улучшение степени очистки воздуха от токсичных соединений и микробиологических загрязнений. Поставленная задача достигается тем, что устройство для очистки воздуха содержит корпус, в котором установлены кассета с сорбентом, источник ультрафиолетового излучения, в нижней части корпуса под кассетой с сорбентом расположен резервуар с водой, а в верхней части корпуса установлена вертикальная передвижная перегородка. Отличительным признаком предлагаемого устройства от прототипа является наличие в нижней части корпуса резервуара с водой и в верхней части корпуса вертикальной передвижной перегородки, что улучшает степень очистки воздуха от токсичных соединений. На чертеже показана схема устройства для очистки воздуха. Устройство для очистки воздуха содержит вентилятор 1, корпус 2, внутри которого расположена кассета с сорбентом 3, резервуар с водой 4, передвижная перегородка 5, источник ультрафиолетового излучения 6 и выхлопное отверстие 7. Устройство работает следующим образом. Поток воздуха вентилятором 1 нагнетается в корпус 2, и в том случае, когда передвижная перегородка 5 открыта, воздух, проходя над поверхностью кассеты с сорбентом 3,получает основную очистку от токсинов и частично от микробиологических загрязнений,и далее на воздушный поток воздействует источник ультрафиолетового излучения 6 и выводится наружу через выхлопное отверстие 7. При закрытой перегородке 5 нагнетаемый поток воздуха проходит через слой кассеты с сорбентом 3, далее попадает в воздушную подушку, образуемую между кассетой с сорбентом 3 и резервуаром с водой 4, проходит над резервуаром с водой 4, где происходит его дальнейшая очистка, далее вновь проходит через слой сорбента 3, попадая под источник ультрафиолетового излучения 6, выводится наружу через выхлопное отверстие 7. Использование предлагаемого технического решения позволит повысить эффективность очистки воздуха. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
