Кассета для нанесения профиля на проволоку

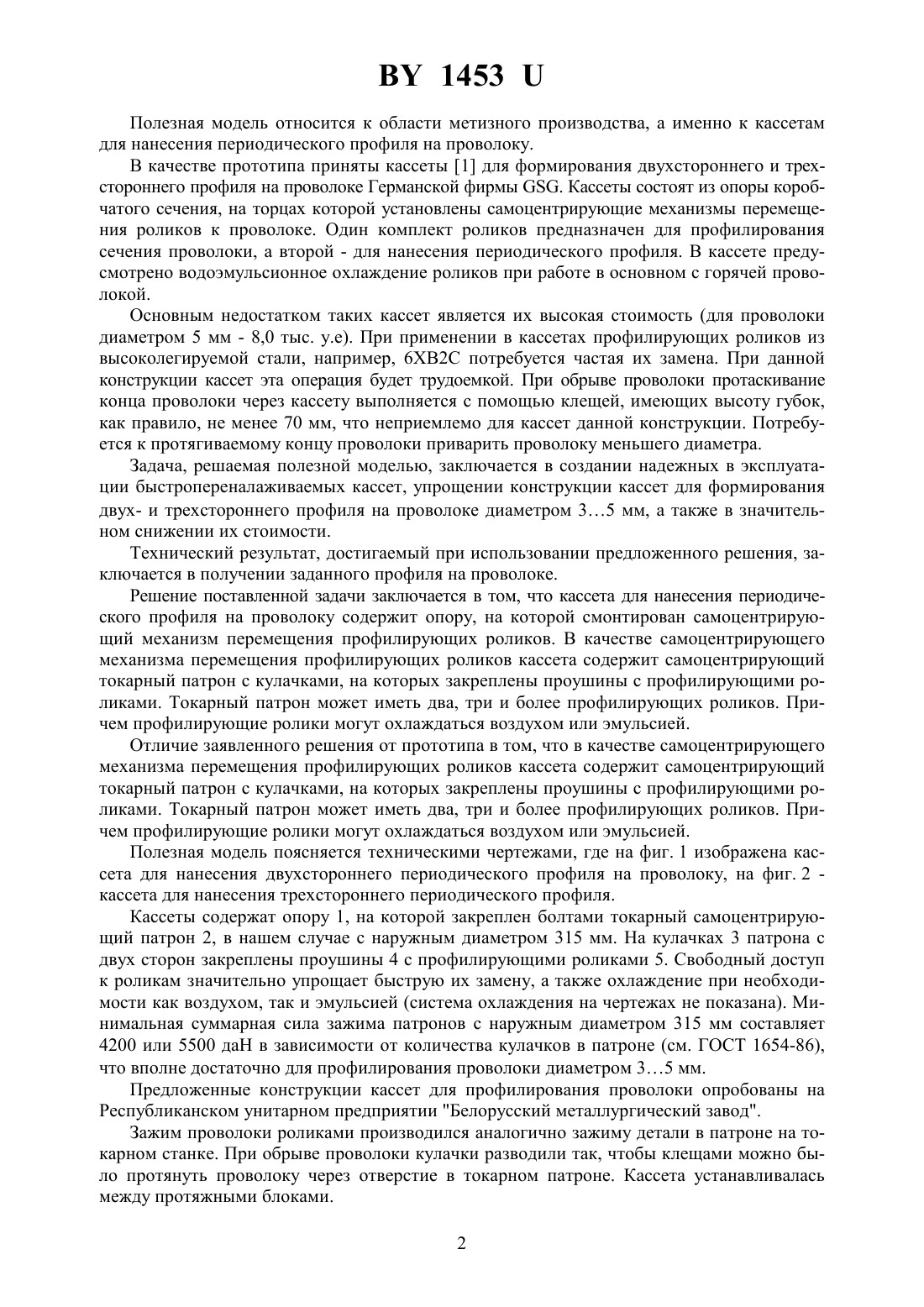

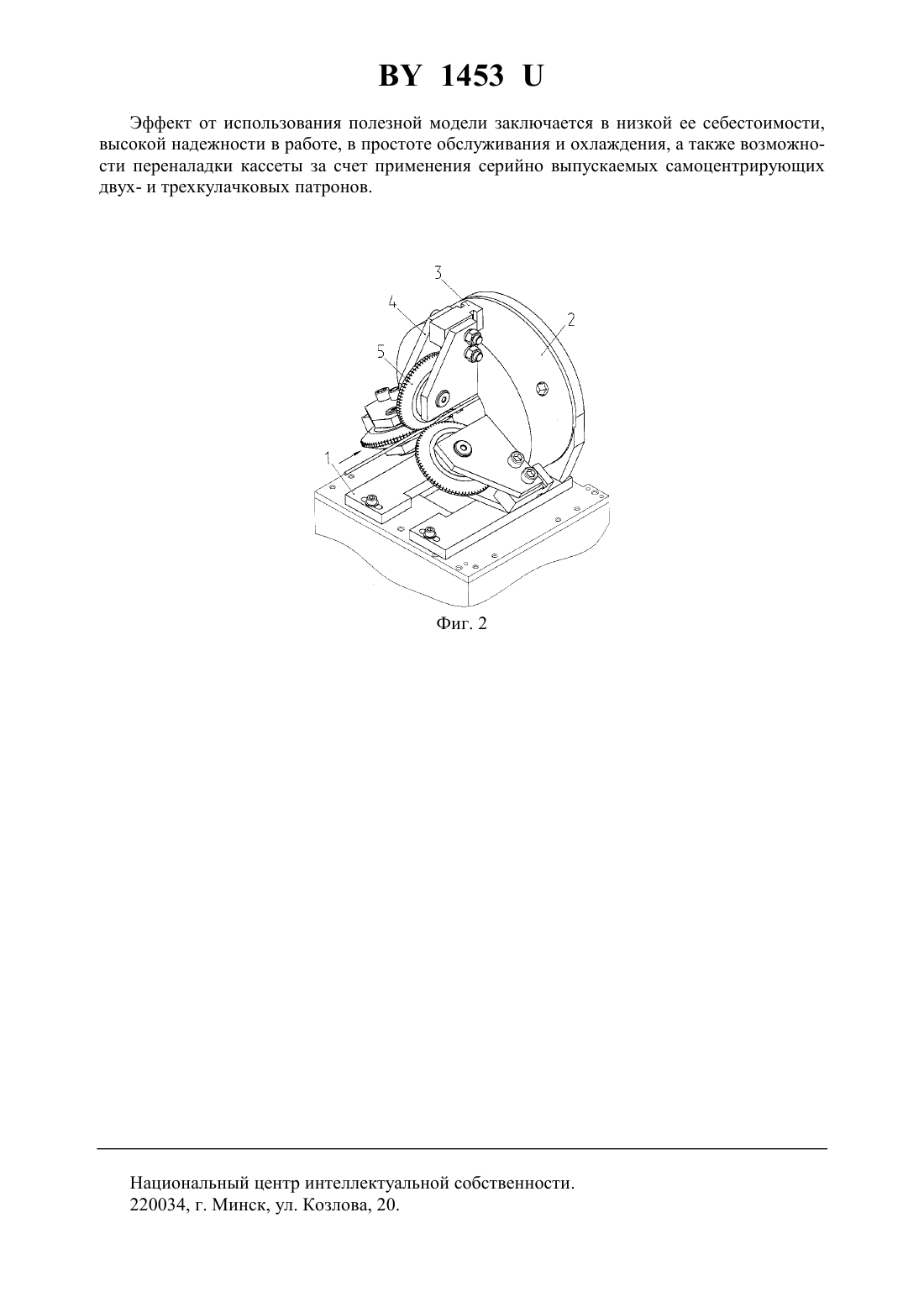

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КАССЕТА ДЛЯ НАНЕСЕНИЯ ПРОФИЛЯ НА ПРОВОЛОКУ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Абитоцкий Владимир Григорьевич Козак Наталья Владимировна Борщов Сергей Михайлович Веревкин Андрей Васильевич(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Кассета для нанесения профиля на проволоку, содержащая опору, на которой смонтирован самоцентрирующий механизм перемещения профилирующих роликов, отличающаяся тем, что в качестве самоцентрирующего механизма перемещения профилирующих роликов кассета содержит самоцентрирующий токарный патрон с кулачками, на которых закреплены проушины с профилирующими роликами. 2. Кассета по п. 1, отличающаяся тем, что самоцентрирующий токарный патрон содержит 2 и более профилирующих роликов.(56) 1. Проспекты Германской фирмы . 1453 Полезная модель относится к области метизного производства, а именно к кассетам для нанесения периодического профиля на проволоку. В качестве прототипа приняты кассеты 1 для формирования двухстороннего и трехстороннего профиля на проволоке Германской фирмы . Кассеты состоят из опоры коробчатого сечения, на торцах которой установлены самоцентрирующие механизмы перемещения роликов к проволоке. Один комплект роликов предназначен для профилирования сечения проволоки, а второй - для нанесения периодического профиля. В кассете предусмотрено водоэмульсионное охлаждение роликов при работе в основном с горячей проволокой. Основным недостатком таких кассет является их высокая стоимость (для проволоки диаметром 5 мм - 8,0 тыс. у.е). При применении в кассетах профилирующих роликов из высоколегируемой стали, например, 6 ХВ 2 С потребуется частая их замена. При данной конструкции кассет эта операция будет трудоемкой. При обрыве проволоки протаскивание конца проволоки через кассету выполняется с помощью клещей, имеющих высоту губок,как правило, не менее 70 мм, что неприемлемо для кассет данной конструкции. Потребуется к протягиваемому концу проволоки приварить проволоку меньшего диаметра. Задача, решаемая полезной моделью, заключается в создании надежных в эксплуатации быстропереналаживаемых кассет, упрощении конструкции кассет для формирования двух- и трехстороннего профиля на проволоке диаметром 35 мм, а также в значительном снижении их стоимости. Технический результат, достигаемый при использовании предложенного решения, заключается в получении заданного профиля на проволоке. Решение поставленной задачи заключается в том, что кассета для нанесения периодического профиля на проволоку содержит опору, на которой смонтирован самоцентрирующий механизм перемещения профилирующих роликов. В качестве самоцентрирующего механизма перемещения профилирующих роликов кассета содержит самоцентрирующий токарный патрон с кулачками, на которых закреплены проушины с профилирующими роликами. Токарный патрон может иметь два, три и более профилирующих роликов. Причем профилирующие ролики могут охлаждаться воздухом или эмульсией. Отличие заявленного решения от прототипа в том, что в качестве самоцентрирующего механизма перемещения профилирующих роликов кассета содержит самоцентрирующий токарный патрон с кулачками, на которых закреплены проушины с профилирующими роликами. Токарный патрон может иметь два, три и более профилирующих роликов. Причем профилирующие ролики могут охлаждаться воздухом или эмульсией. Полезная модель поясняется техническими чертежами, где на фиг. 1 изображена кассета для нанесения двухстороннего периодического профиля на проволоку, на фиг. 2 кассета для нанесения трехстороннего периодического профиля. Кассеты содержат опору 1, на которой закреплен болтами токарный самоцентрирующий патрон 2, в нашем случае с наружным диаметром 315 мм. На кулачках 3 патрона с двух сторон закреплены проушины 4 с профилирующими роликами 5. Свободный доступ к роликам значительно упрощает быструю их замену, а также охлаждение при необходимости как воздухом, так и эмульсией (система охлаждения на чертежах не показана). Минимальная суммарная сила зажима патронов с наружным диаметром 315 мм составляет 4200 или 5500 даН в зависимости от количества кулачков в патроне (см. ГОСТ 1654-86),что вполне достаточно для профилирования проволоки диаметром 35 мм. Предложенные конструкции кассет для профилирования проволоки опробованы на Республиканском унитарном предприятии Белорусский металлургический завод. Зажим проволоки роликами производился аналогично зажиму детали в патроне на токарном станке. При обрыве проволоки кулачки разводили так, чтобы клещами можно было протянуть проволоку через отверстие в токарном патроне. Кассета устанавливалась между протяжными блоками. 2 1453 Эффект от использования полезной модели заключается в низкой ее себестоимости,высокой надежности в работе, в простоте обслуживания и охлаждения, а также возможности переналадки кассеты за счет применения серийно выпускаемых самоцентрирующих двух- и трехкулачковых патронов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
