Устройство для механической обработки шкворня
Номер патента: U 9309
Опубликовано: 30.06.2013
Авторы: Садыков Олег Владимирович, Марсиков Александр Владимирович, Никанович Владимир Владимирович, Антонов Алексей Александрович
Текст

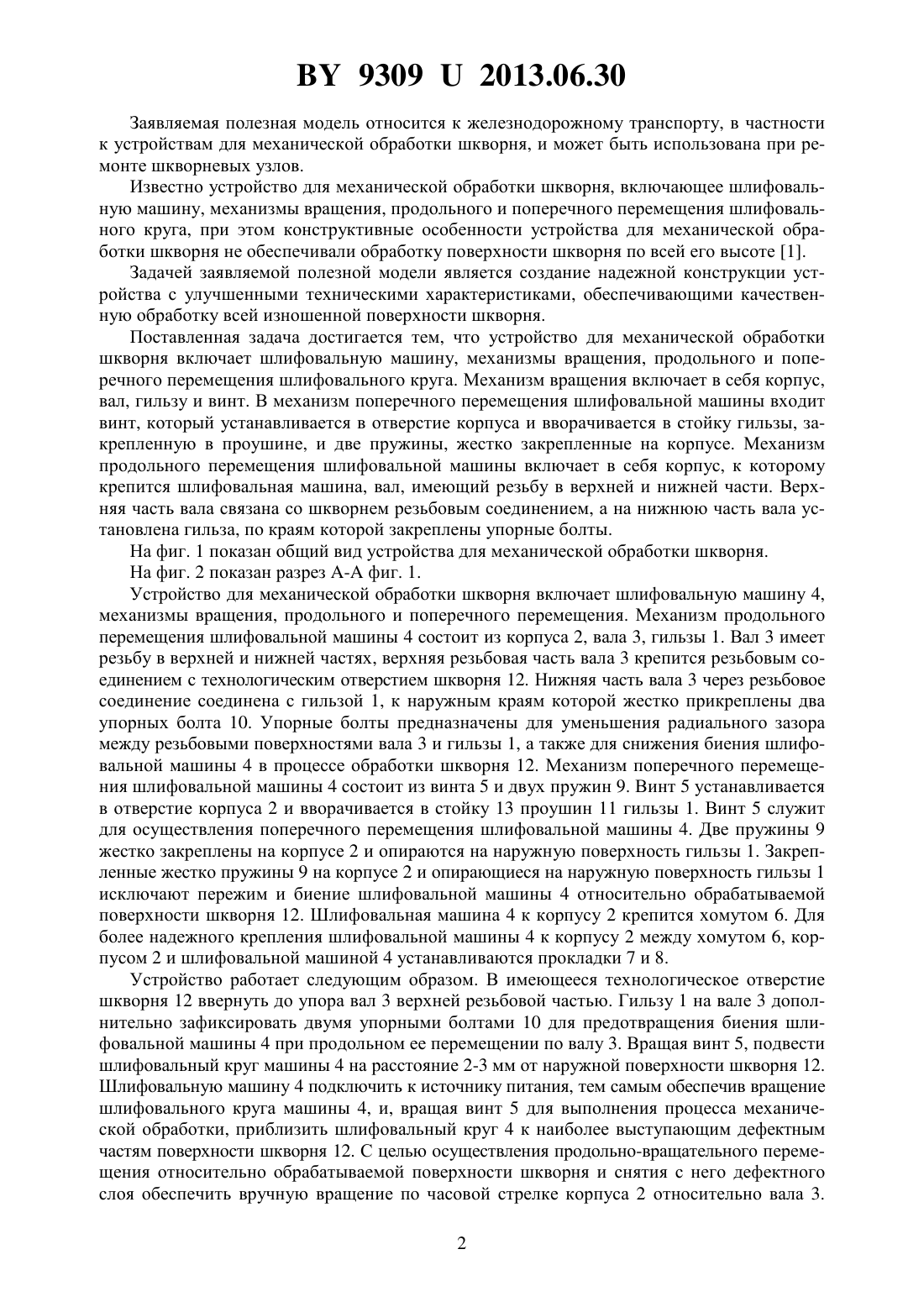

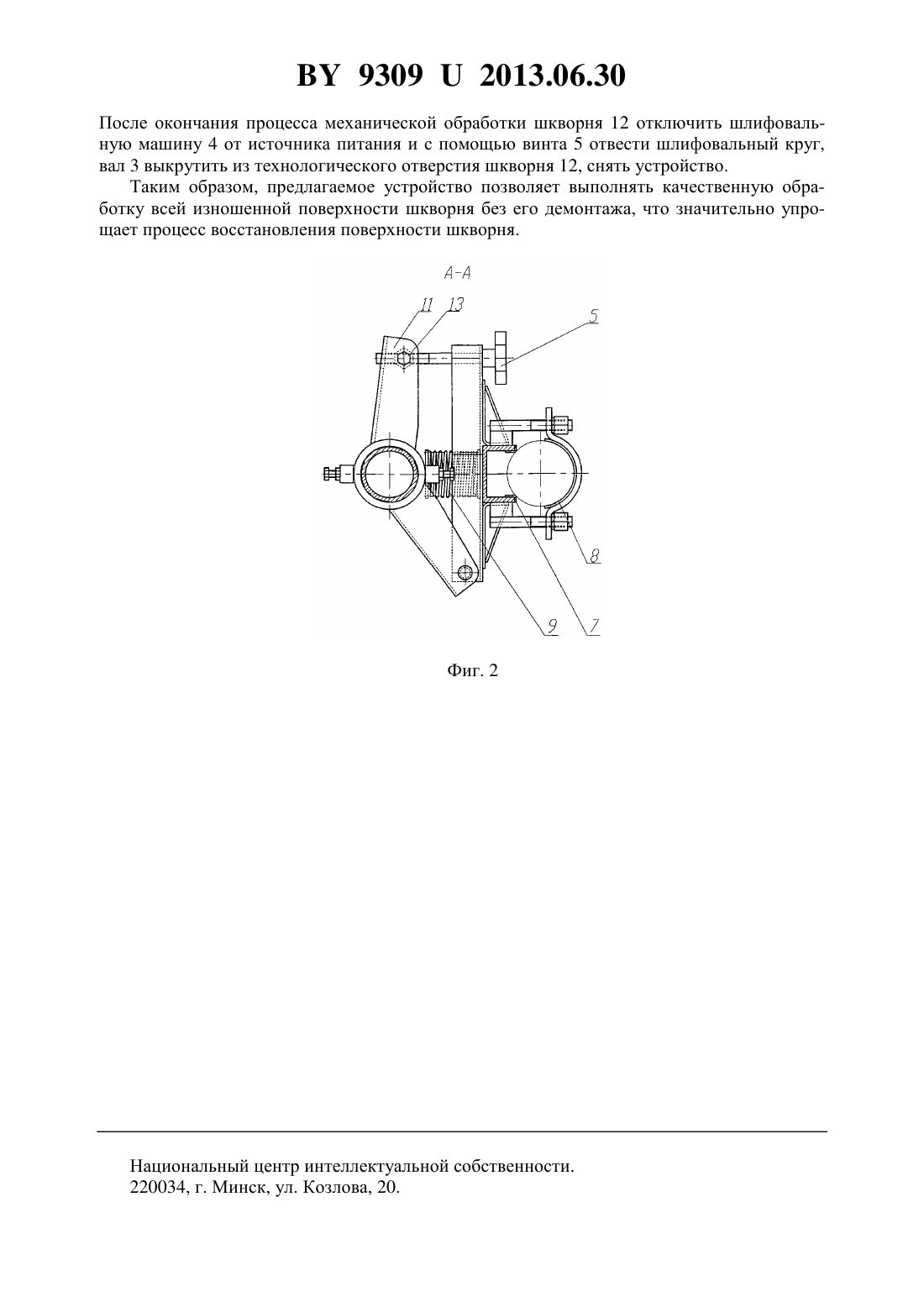

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОЙ ОБРАБОТКИ ШКВОРНЯ(71) Заявитель Государственное объединение Белорусская железная дорога(72) Авторы Садыков Олег Владимирович Марсиков Александр Владимирович Антонов Алексей Александрович Никанович Владимир Владимирович(73) Патентообладатель Государственное объединение Белорусская железная дорога(57) Устройство для механической обработки шкворня, включающее шлифовальный круг,механизмы вращения, продольного и поперечного перемещения шлифовального круга,отличающееся тем, что механизм вращения содержит корпус, вал, две пружины и гильзу,при этом пружины установлены и жестко закреплены на гильзе, механизм поперечного перемещения шлифовального круга содержит регулировочный винт, установленный в жестко закрепленных на корпусе и гильзе цапфах, расположенных между пружинами с внешней стороны гильзы и корпуса, а механизм продольного перемещения шлифовального круга выполнен в виде вала, имеющего резьбу в верхней и нижней части, верхняя часть вала через резьбу связана со шкворнем винтовым соединением, а на нижней части вала установлена гильза, по краям которой жестко закреплены упорные болты.(56) 1. Патент РБ на полезную модель 2748, 2006 (прототип). 93092013.06.30 Заявляемая полезная модель относится к железнодорожному транспорту, в частности к устройствам для механической обработки шкворня, и может быть использована при ремонте шкворневых узлов. Известно устройство для механической обработки шкворня, включающее шлифовальную машину, механизмы вращения, продольного и поперечного перемещения шлифовального круга, при этом конструктивные особенности устройства для механической обработки шкворня не обеспечивали обработку поверхности шкворня по всей его высоте 1. Задачей заявляемой полезной модели является создание надежной конструкции устройства с улучшенными техническими характеристиками, обеспечивающими качественную обработку всей изношенной поверхности шкворня. Поставленная задача достигается тем, что устройство для механической обработки шкворня включает шлифовальную машину, механизмы вращения, продольного и поперечного перемещения шлифовального круга. Механизм вращения включает в себя корпус,вал, гильзу и винт. В механизм поперечного перемещения шлифовальной машины входит винт, который устанавливается в отверстие корпуса и вворачивается в стойку гильзы, закрепленную в проушине, и две пружины, жестко закрепленные на корпусе. Механизм продольного перемещения шлифовальной машины включает в себя корпус, к которому крепится шлифовальная машина, вал, имеющий резьбу в верхней и нижней части. Верхняя часть вала связана со шкворнем резьбовым соединением, а на нижнюю часть вала установлена гильза, по краям которой закреплены упорные болты. На фиг. 1 показан общий вид устройства для механической обработки шкворня. На фиг. 2 показан разрез - фиг. 1. Устройство для механической обработки шкворня включает шлифовальную машину 4,механизмы вращения, продольного и поперечного перемещения. Механизм продольного перемещения шлифовальной машины 4 состоит из корпуса 2, вала 3, гильзы 1. Вал 3 имеет резьбу в верхней и нижней частях, верхняя резьбовая часть вала 3 крепится резьбовым соединением с технологическим отверстием шкворня 12. Нижняя часть вала 3 через резьбовое соединение соединена с гильзой 1, к наружным краям которой жестко прикреплены два упорных болта 10. Упорные болты предназначены для уменьшения радиального зазора между резьбовыми поверхностями вала 3 и гильзы 1, а также для снижения биения шлифовальной машины 4 в процессе обработки шкворня 12. Механизм поперечного перемещения шлифовальной машины 4 состоит из винта 5 и двух пружин 9. Винт 5 устанавливается в отверстие корпуса 2 и вворачивается в стойку 13 проушин 11 гильзы 1. Винт 5 служит для осуществления поперечного перемещения шлифовальной машины 4. Две пружины 9 жестко закреплены на корпусе 2 и опираются на наружную поверхность гильзы 1. Закрепленные жестко пружины 9 на корпусе 2 и опирающиеся на наружную поверхность гильзы 1 исключают пережим и биение шлифовальной машины 4 относительно обрабатываемой поверхности шкворня 12. Шлифовальная машина 4 к корпусу 2 крепится хомутом 6. Для более надежного крепления шлифовальной машины 4 к корпусу 2 между хомутом 6, корпусом 2 и шлифовальной машиной 4 устанавливаются прокладки 7 и 8. Устройство работает следующим образом. В имеющееся технологическое отверстие шкворня 12 ввернуть до упора вал 3 верхней резьбовой частью. Гильзу 1 на вале 3 дополнительно зафиксировать двумя упорными болтами 10 для предотвращения биения шлифовальной машины 4 при продольном ее перемещении по валу 3. Вращая винт 5, подвести шлифовальный круг машины 4 на расстояние 2-3 мм от наружной поверхности шкворня 12. Шлифовальную машину 4 подключить к источнику питания, тем самым обеспечив вращение шлифовального круга машины 4, и, вращая винт 5 для выполнения процесса механической обработки, приблизить шлифовальный круг 4 к наиболее выступающим дефектным частям поверхности шкворня 12. С целью осуществления продольно-вращательного перемещения относительно обрабатываемой поверхности шкворня и снятия с него дефектного слоя обеспечить вручную вращение по часовой стрелке корпуса 2 относительно вала 3. 2 93092013.06.30 После окончания процесса механической обработки шкворня 12 отключить шлифовальную машину 4 от источника питания и с помощью винта 5 отвести шлифовальный круг,вал 3 выкрутить из технологического отверстия шкворня 12, снять устройство. Таким образом, предлагаемое устройство позволяет выполнять качественную обработку всей изношенной поверхности шкворня без его демонтажа, что значительно упрощает процесс восстановления поверхности шкворня. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
Метки: обработки, устройство, механической, шкворня
