Устройство для механической обработки отливок и/или удаления литников или прибылей

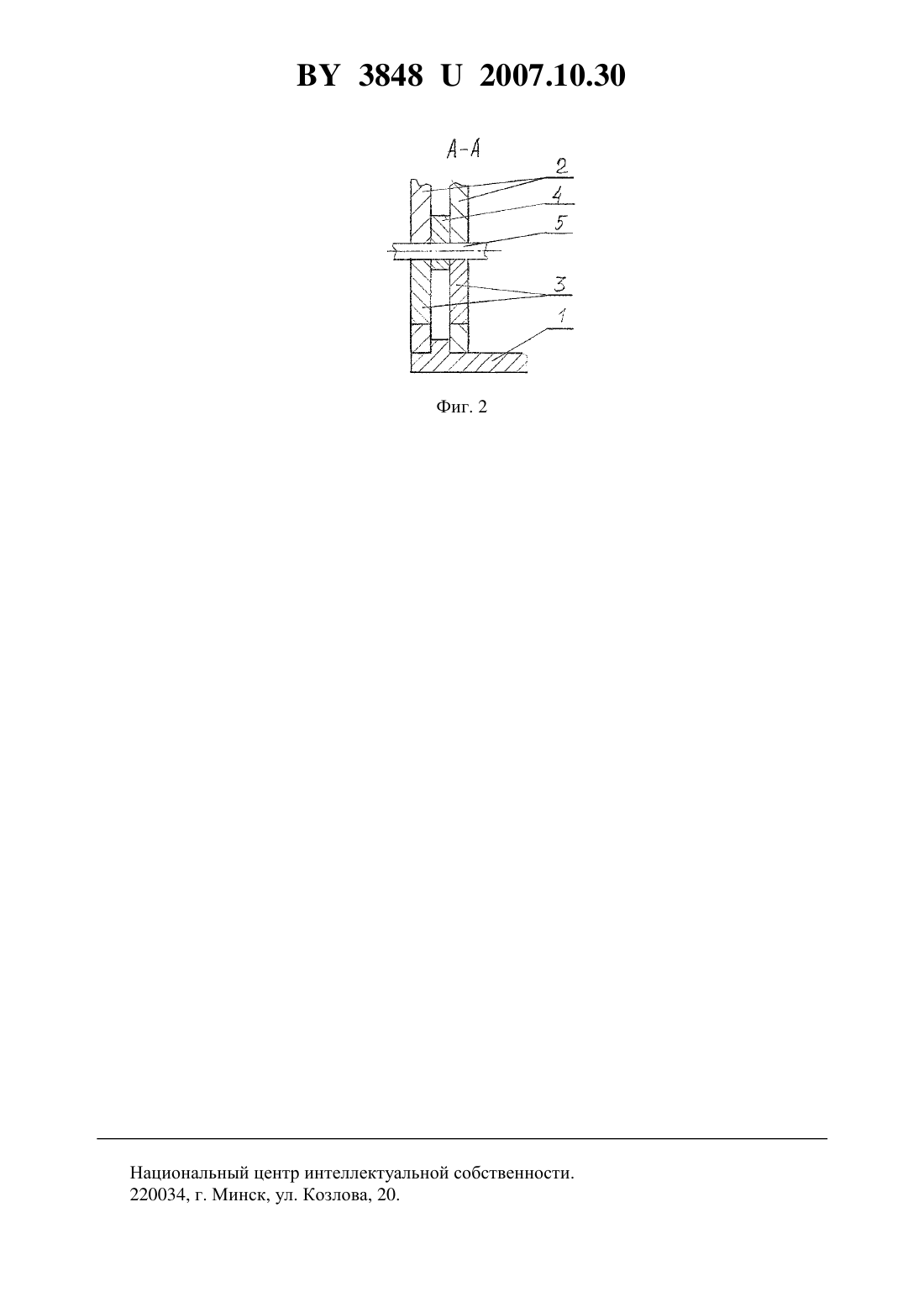

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОЙ ОБРАБОТКИ ОТЛИВОК И/ИЛИ УДАЛЕНИЯ ЛИТНИКОВ ИЛИ ПРИБЫЛЕЙ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Андрушевич Андрей Александрович Чурик Михаил Николаевич Зыков Виталий Александрович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Устройство для механической обработки отливок и/или удаления литников или прибылей из цветных металлов, содержащее основание, направляющие плиты, резак, отличающееся тем, что в направляющих плитах выполнены прорези, в них установлены сменные вставки, ось резака размещена в прорезях направляющих плит с возможностью перемещения путем изменения в прорезях плит положения вставок.(56) 1. Заявка РФ 95102442, МПК 23 15/04, 1996. 2. Заявка на изобретение РФ 2002131934, МПК В 23 Р 23/00.23 3/06, 25 9/00, 2004. Фиг. 1 Полезная модель относится к области литейного производства и может быть использована для механической обработки отливок путем зачистки торцевых поверхностей и/или удаления литников и прибылей. Известно устройство для механической обработки листовых заготовок, например гильотинные ножницы 1, содержащее привод, станину и закрепленные в суппортах не 38482007.10.30 подвижный и подвижный ножи с отверстиями в суппорте и подвижном ноже для прохождения штока гидроцилиндра. Недостатком известного устройства является то, что при его изготовлении используются сложные механизмы и необходим специальный привод. Наиболее близким по достигаемому результату является устройство для механической предварительной и/или окончательной обработки отливок 2, содержащее манипулятор или робот, инструмент для обработки отливок - резак, зажимное приспособление, направляющие плиты, несущее устройство - плиту с возможностью поворота. Недостатком известного устройства является то, что оно имеет сложную конструкцию с манипулятором и приспособлениями большой массы, значительные габариты, велики трудозатраты на его изготовление. Задачей полезной модели является снижение габаритов и массы устройства для механической обработки отливок и/или удаления литников и прибылей с расширением номенклатуры обрабатываемых литых заготовок при снижении затрат на его изготовление. Технический результат достигается тем, что в устройстве для механической обработки отливок и/или удаления литников или прибылей из цветных металлов, содержащем основание, направляющие плиты, резак, в направляющих плитах выполнены прорези, в которых установлены сменные вставки, ось резака размещена в направляющих плитах с возможностью перемещения путем изменения в прорезях положения вставок. Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид устройства для механической обработки отливок, фиг. 2 - устройство в разрезе - сечение А-А. Устройство для механической обработки отливок содержит основание 1, направляющие плиты 2 с прорезями, сменные вставки 3. резак 4 с осью вращения 5. Устройство для механической обработки отливок и/или удаления литников и прибылей работает следующим образом. В направляющие плиты 2, расположенные на основании 1, устанавливают литую заготовку с прибылью, например, из свинца. В первой позиции расположения сменных вставок 3 в прорезях ось вращения 5 резака 4 находится в верхнем положении, и нож резака 4 под действием усилий проходит определенную (в зависимости от длины вставки) толщину заготовки. Затем после расположения сменных вставок 3 в верхней части прорезей ось вращения 5 резака устанавливается в нижнее положение, и нож резака 4 проходит остальную часть заготовки. Указанный результат выражается в том, что в предлагаемом устройстве при обработке заготовки изменяется положение оси вращения резака за счет перемещения в прорезях направляющих плит путем изменения расположения сменных вставок. Технические параметры устройства для механической обработки отливок определяются размерами и массой литых заготовок и кокильной оснастки. Эксплуатация предложенного устройства для механической обработки отливок является стандартной. Однако за счет возможности изменения положения оси вращения резака, габариты и масса устройства снижаются с одновременным расширением номенклатуры обрабатываемых заготовок. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
