Защитное устройство шнеков кормораздатчика

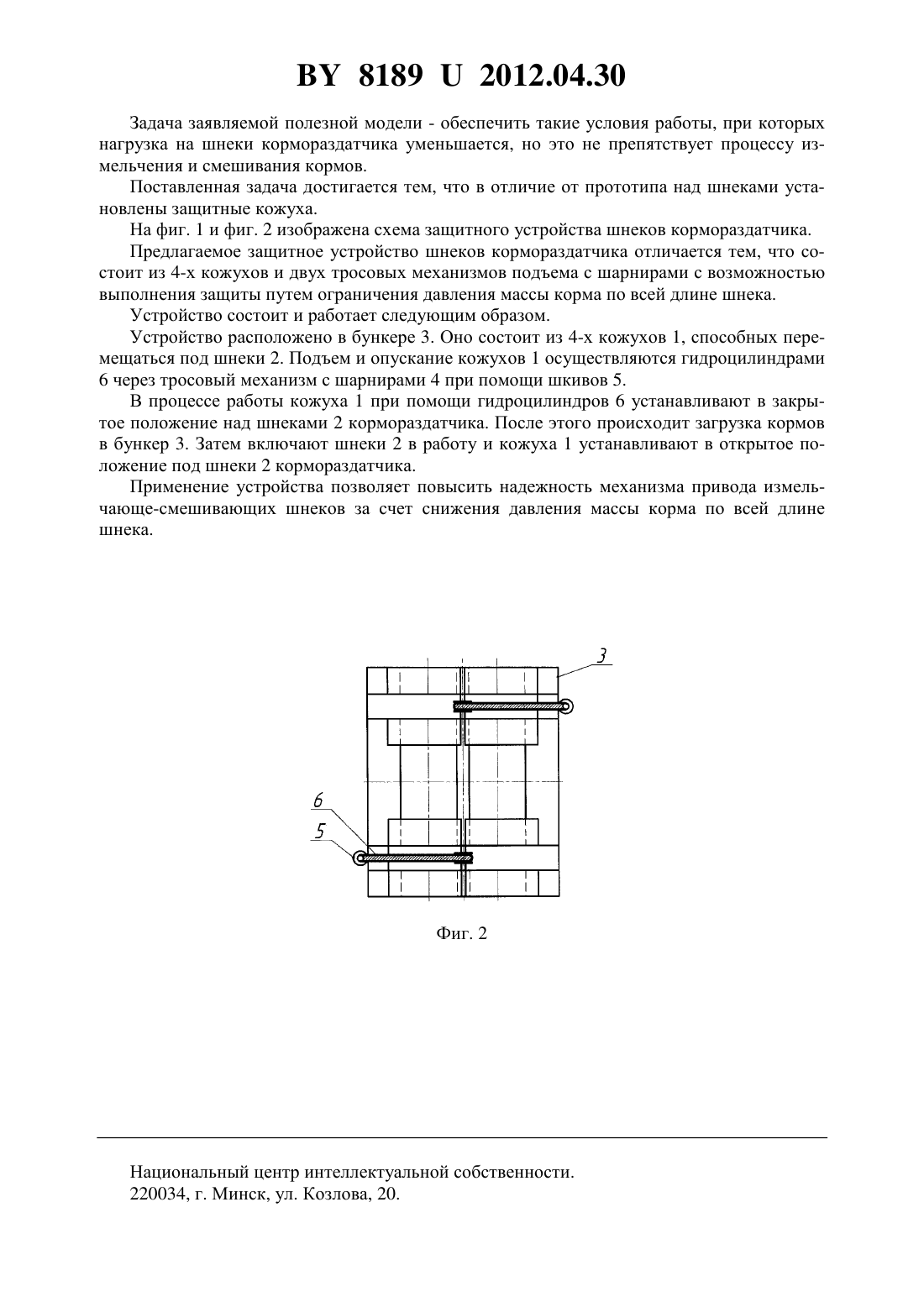

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЩИТНОЕ УСТРОЙСТВО ШНЕКОВ КОРМОРАЗДАТЧИКА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Добышев Анатолий Семенович Лукьянов Денис Александрович Пузевич Константин Леонидович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Защитное устройство шнеков кормораздатчика, отличающееся тем, что состоит из 4-х кожухов и двух тросовых механизмов подъема с шарнирами с возможностью выполнения защиты путем ограничения давления массы корма по всей длине шнека. Фиг. 1 Полезная модель относится к области сельского хозяйства, в частности к механизации приготовления и раздачи кормов в животноводстве. Известно устройство для защиты приводного вала кормораздатчика ИСРК-12, состоящее из предохранительной муфты со срезным штифтом. Недостатком этого устройства является то, что при измельчении и смешивании кормов шнеки испытывают большую неравномерную нагрузку, которая передается на карданную передачу, при этом срабатывает муфта, а установка новой муфты требует больших затрат. 81892012.04.30 Задача заявляемой полезной модели - обеспечить такие условия работы, при которых нагрузка на шнеки кормораздатчика уменьшается, но это не препятствует процессу измельчения и смешивания кормов. Поставленная задача достигается тем, что в отличие от прототипа над шнеками установлены защитные кожуха. На фиг. 1 и фиг. 2 изображена схема защитного устройства шнеков кормораздатчика. Предлагаемое защитное устройство шнеков кормораздатчика отличается тем, что состоит из 4-х кожухов и двух тросовых механизмов подъема с шарнирами с возможностью выполнения защиты путем ограничения давления массы корма по всей длине шнека. Устройство состоит и работает следующим образом. Устройство расположено в бункере 3. Оно состоит из 4-х кожухов 1, способных перемещаться под шнеки 2. Подъем и опускание кожухов 1 осуществляются гидроцилиндрами 6 через тросовый механизм с шарнирами 4 при помощи шкивов 5. В процессе работы кожуха 1 при помощи гидроцилиндров 6 устанавливают в закрытое положение над шнеками 2 кормораздатчика. После этого происходит загрузка кормов в бункер 3. Затем включают шнеки 2 в работу и кожуха 1 устанавливают в открытое положение под шнеки 2 кормораздатчика. Применение устройства позволяет повысить надежность механизма привода измельчающе-смешивающих шнеков за счет снижения давления массы корма по всей длине шнека. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
