Многослойное защитное устройство

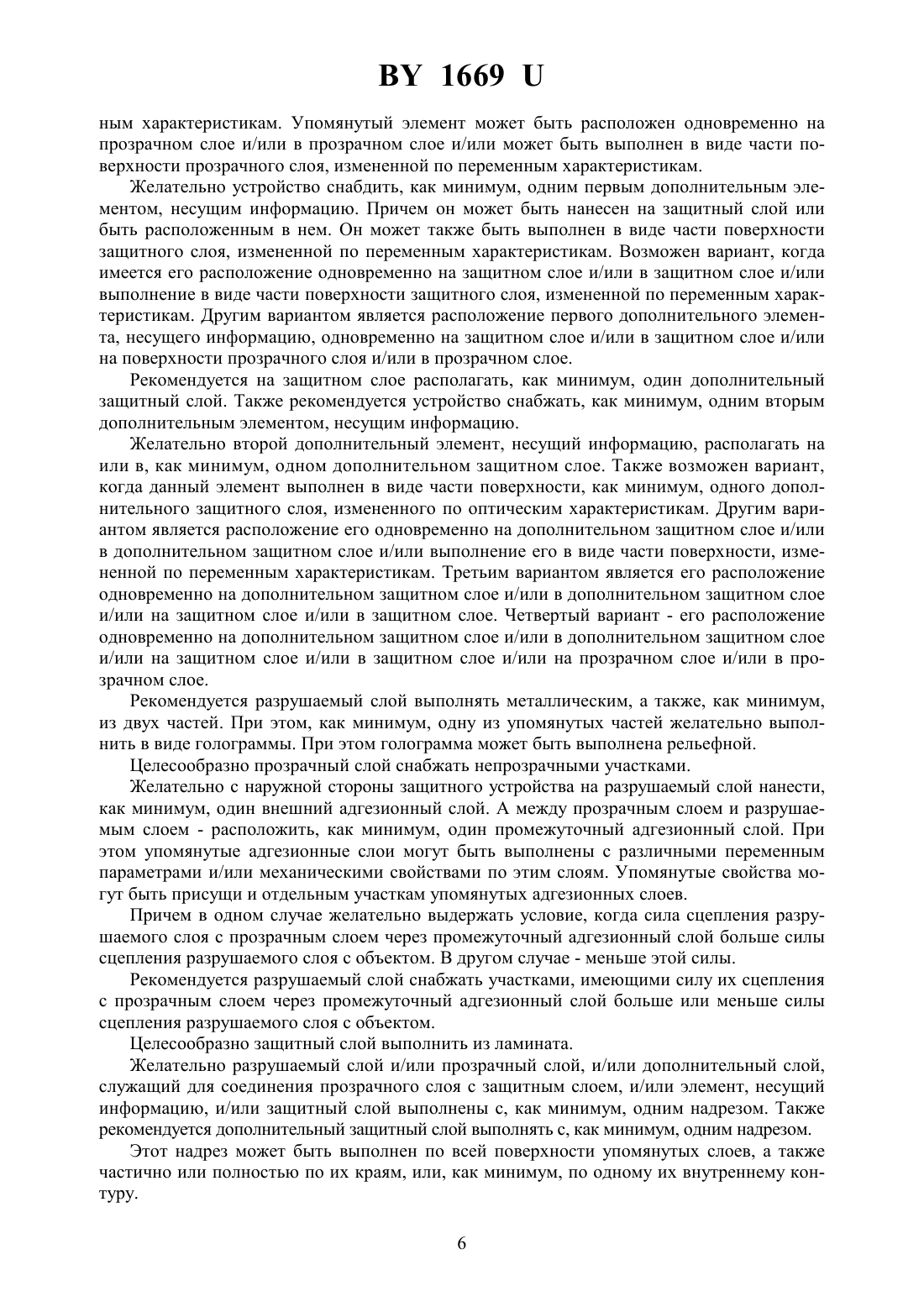

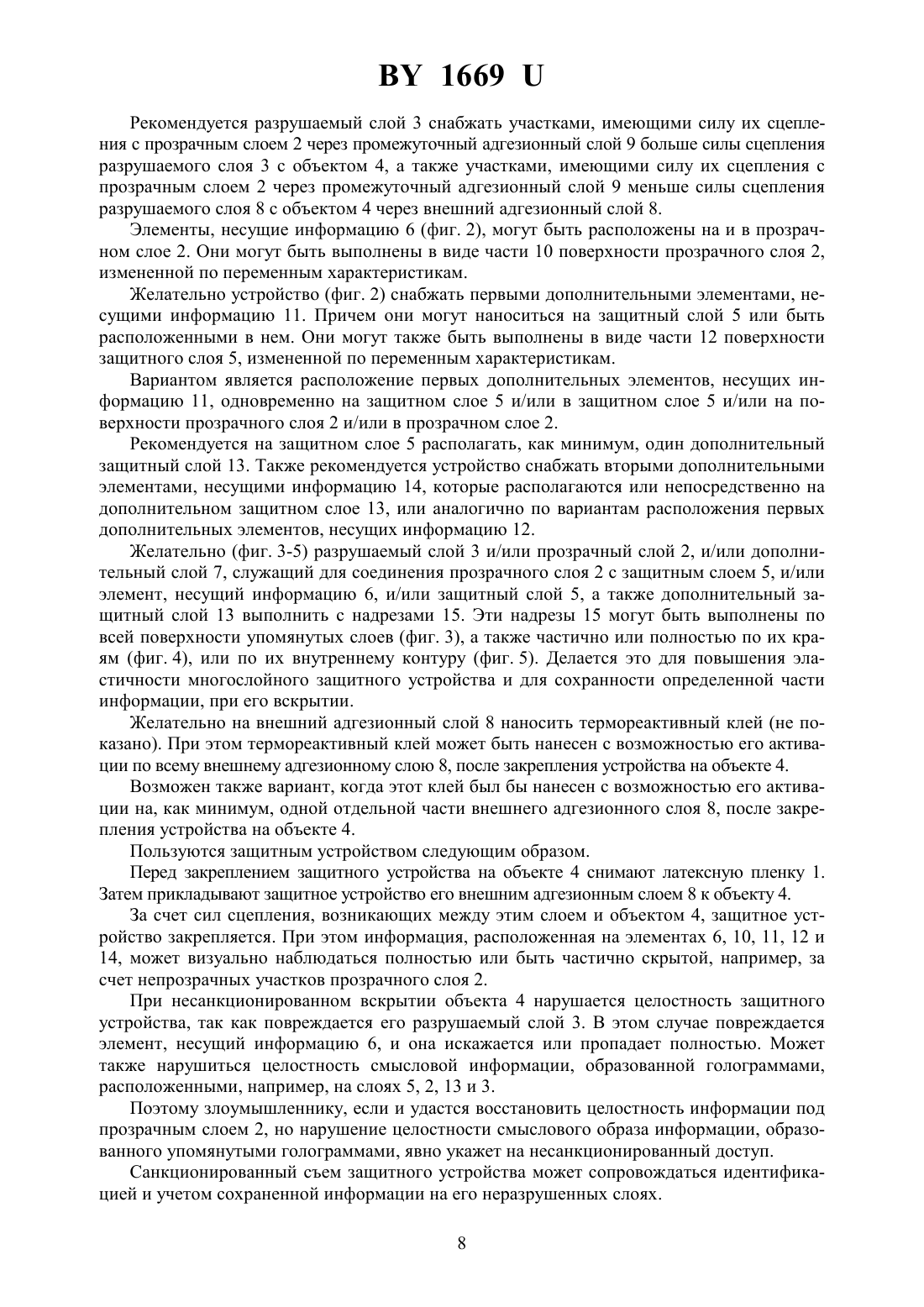

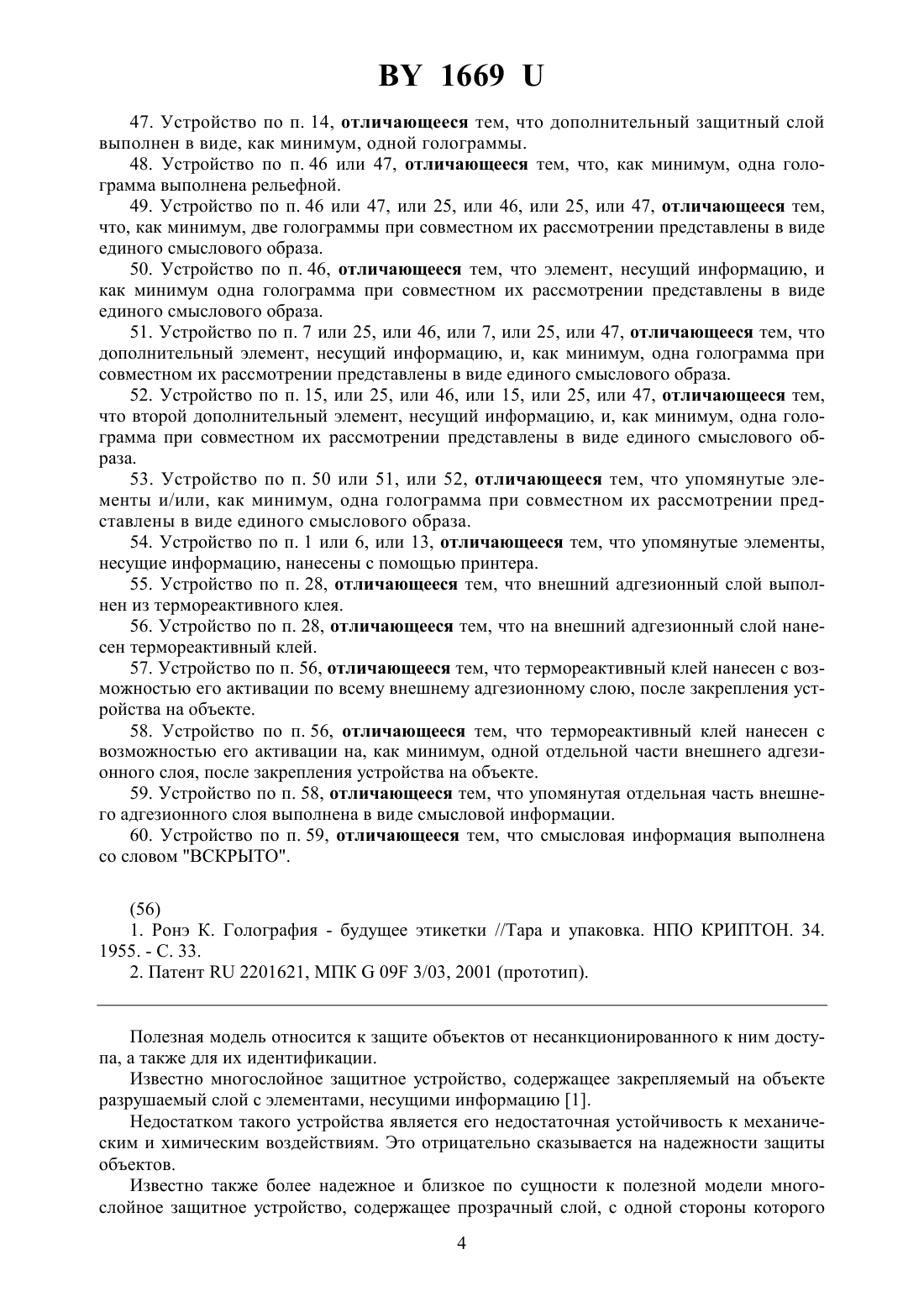

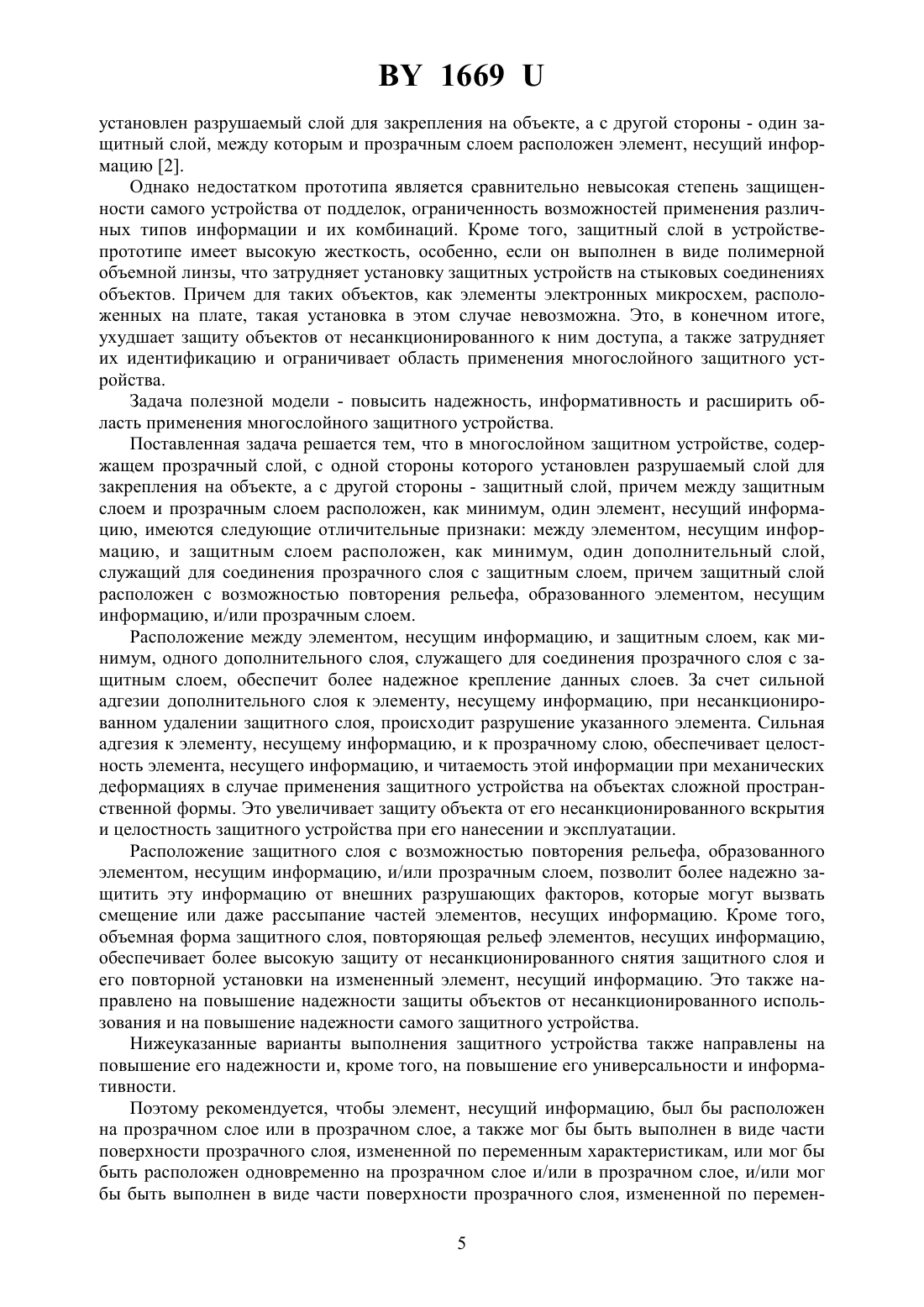

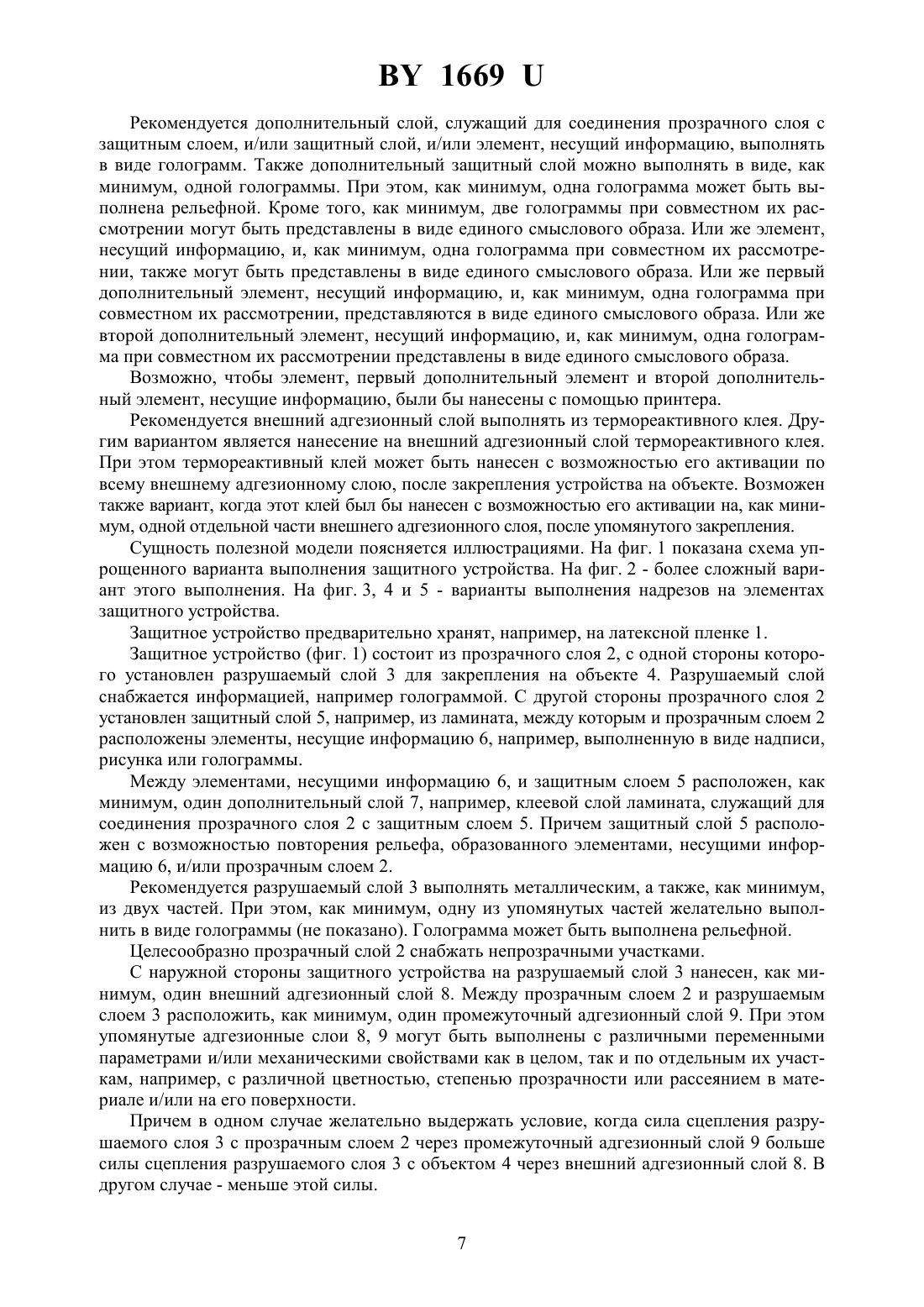

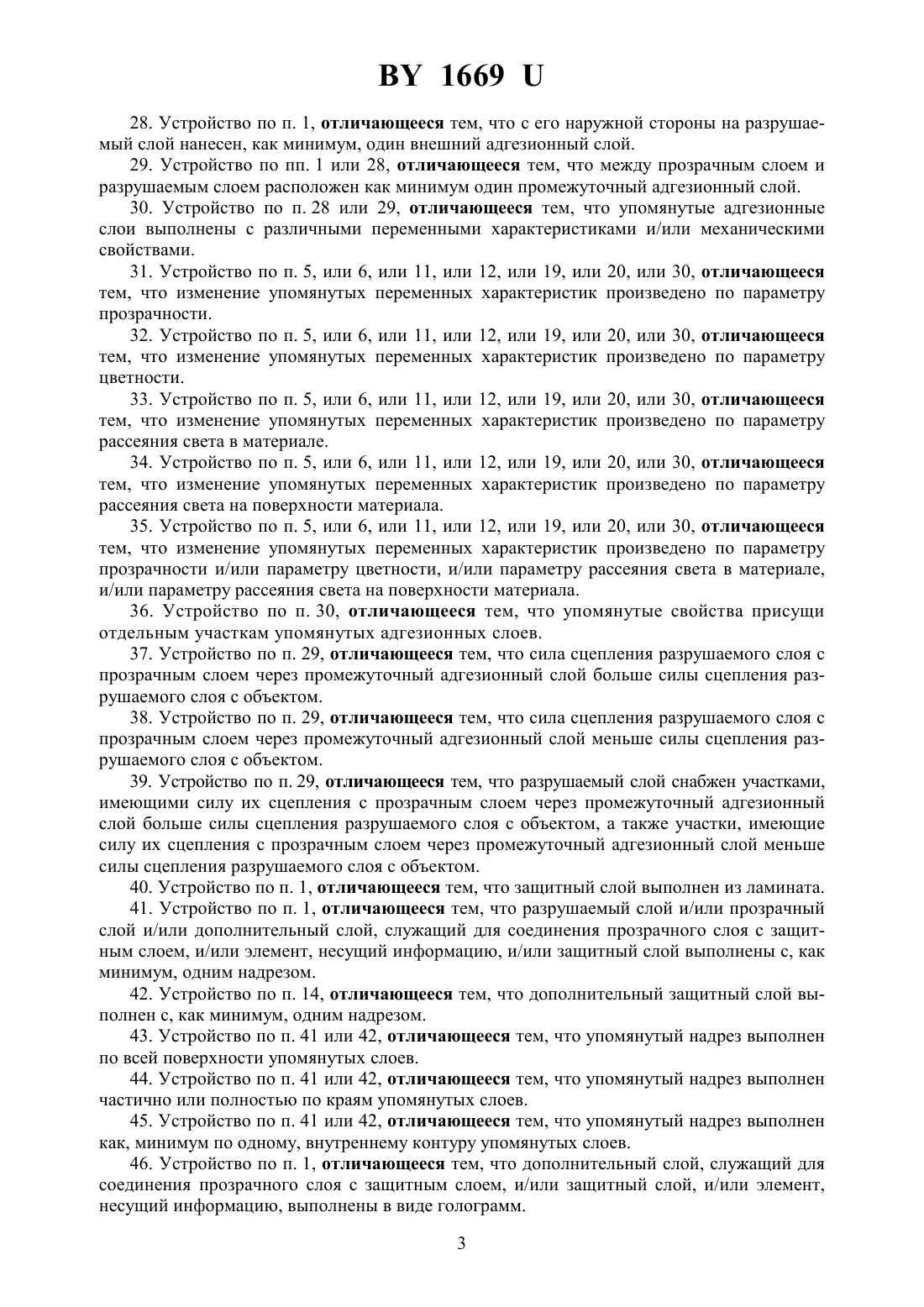

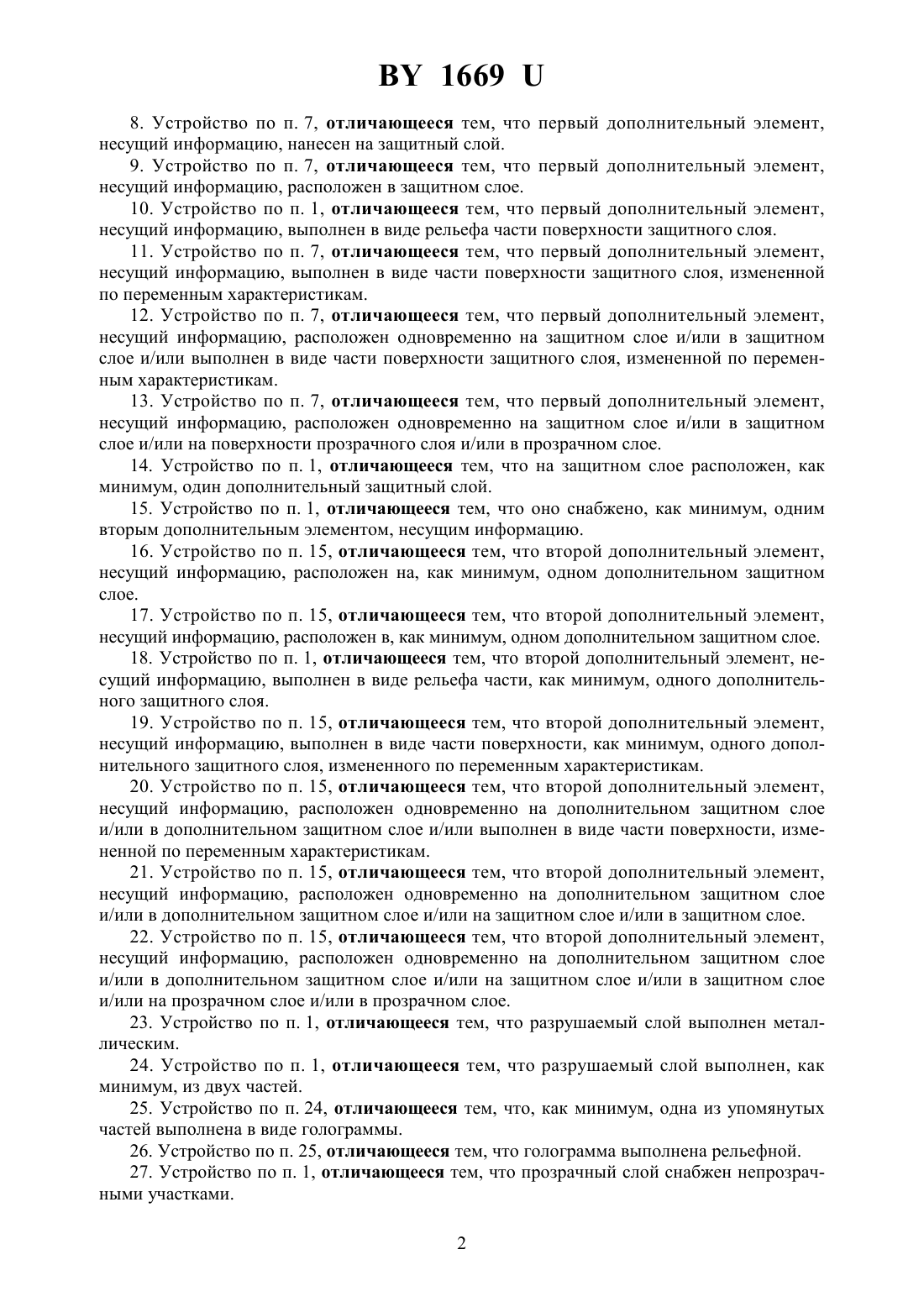

(71) Заявитель Общество с ограниченной ответственностью МАГИЯ СВЕТА(72) Авторы Танин Леонид Викторович Моисеенко Петр Васильевич Лобаневский Александр Леонидович(73) Патентообладатель Общество с ограниченной ответственностью МАГИЯ СВЕТА(57) 1. Многослойное защитное устройство, содержащее прозрачный слой, с одной стороны которого установлен разрушаемый слой для закрепления на объекте, а с другой стороны - защитный слой, причем между защитным слоем и прозрачным слоем расположен,как минимум, один элемент, несущий информацию, отличающееся тем, что между элементом, несущим информацию, и защитным слоем расположен, как минимум, один дополнительный слой, служащий для соединения прозрачного слоя с защитным слоем,причем защитный слой расположен с возможностью повторения рельефа, образованного элементом, несущим информацию, и/или прозрачным слоем. 2. Устройство по п. 1, отличающееся тем, что элемент, несущий информацию, расположен на прозрачном слое. 3. Устройство по п. 1, отличающееся тем, что элемент, несущий информацию, расположен в прозрачном слое. 4. Устройство по п. 1, отличающееся тем, что элемент, несущий информацию, выполнен в виде рельефа части поверхности прозрачного слоя. 5. Устройство по п. 1, отличающееся тем, что элемент, несущий информацию, выполнен в виде части поверхности прозрачного слоя, измененной по переменным характеристикам. 6. Устройство по п. 1, отличающееся тем, что элемент, несущий информацию, расположен одновременно на прозрачном слое и/или в прозрачном слое и/или выполнен в виде части поверхности прозрачного слоя, измененной по переменным характеристикам. 7. Устройство по п. 1, отличающееся тем, что оно снабжено, как минимум, одним первым дополнительным элементом, несущим информацию. 16698. Устройство по п. 7, отличающееся тем, что первый дополнительный элемент,несущий информацию, нанесен на защитный слой. 9. Устройство по п. 7, отличающееся тем, что первый дополнительный элемент,несущий информацию, расположен в защитном слое. 10. Устройство по п. 1, отличающееся тем, что первый дополнительный элемент,несущий информацию, выполнен в виде рельефа части поверхности защитного слоя. 11. Устройство по п. 7, отличающееся тем, что первый дополнительный элемент,несущий информацию, выполнен в виде части поверхности защитного слоя, измененной по переменным характеристикам. 12. Устройство по п. 7, отличающееся тем, что первый дополнительный элемент,несущий информацию, расположен одновременно на защитном слое и/или в защитном слое и/или выполнен в виде части поверхности защитного слоя, измененной по переменным характеристикам. 13. Устройство по п. 7, отличающееся тем, что первый дополнительный элемент,несущий информацию, расположен одновременно на защитном слое и/или в защитном слое и/или на поверхности прозрачного слоя и/или в прозрачном слое. 14. Устройство по п. 1, отличающееся тем, что на защитном слое расположен, как минимум, один дополнительный защитный слой. 15. Устройство по п. 1, отличающееся тем, что оно снабжено, как минимум, одним вторым дополнительным элементом, несущим информацию. 16. Устройство по п. 15, отличающееся тем, что второй дополнительный элемент,несущий информацию, расположен на, как минимум, одном дополнительном защитном слое. 17. Устройство по п. 15, отличающееся тем, что второй дополнительный элемент,несущий информацию, расположен в, как минимум, одном дополнительном защитном слое. 18. Устройство по п. 1, отличающееся тем, что второй дополнительный элемент, несущий информацию, выполнен в виде рельефа части, как минимум, одного дополнительного защитного слоя. 19. Устройство по п. 15, отличающееся тем, что второй дополнительный элемент,несущий информацию, выполнен в виде части поверхности, как минимум, одного дополнительного защитного слоя, измененного по переменным характеристикам. 20. Устройство по п. 15, отличающееся тем, что второй дополнительный элемент,несущий информацию, расположен одновременно на дополнительном защитном слое и/или в дополнительном защитном слое и/или выполнен в виде части поверхности, измененной по переменным характеристикам. 21. Устройство по п. 15, отличающееся тем, что второй дополнительный элемент,несущий информацию, расположен одновременно на дополнительном защитном слое и/или в дополнительном защитном слое и/или на защитном слое и/или в защитном слое. 22. Устройство по п. 15, отличающееся тем, что второй дополнительный элемент,несущий информацию, расположен одновременно на дополнительном защитном слое и/или в дополнительном защитном слое и/или на защитном слое и/или в защитном слое и/или на прозрачном слое и/или в прозрачном слое. 23. Устройство по п. 1, отличающееся тем, что разрушаемый слой выполнен металлическим. 24. Устройство по п. 1, отличающееся тем, что разрушаемый слой выполнен, как минимум, из двух частей. 25. Устройство по п. 24, отличающееся тем, что, как минимум, одна из упомянутых частей выполнена в виде голограммы. 26. Устройство по п. 25, отличающееся тем, что голограмма выполнена рельефной. 27. Устройство по п. 1, отличающееся тем, что прозрачный слой снабжен непрозрачными участками. 2 166928. Устройство по п. 1, отличающееся тем, что с его наружной стороны на разрушаемый слой нанесен, как минимум, один внешний адгезионный слой. 29. Устройство по пп. 1 или 28, отличающееся тем, что между прозрачным слоем и разрушаемым слоем расположен как минимум один промежуточный адгезионный слой. 30. Устройство по п. 28 или 29, отличающееся тем, что упомянутые адгезионные слои выполнены с различными переменными характеристиками и/или механическими свойствами. 31. Устройство по п. 5, или 6, или 11, или 12, или 19, или 20, или 30, отличающееся тем, что изменение упомянутых переменных характеристик произведено по параметру прозрачности. 32. Устройство по п. 5, или 6, или 11, или 12, или 19, или 20, или 30, отличающееся тем, что изменение упомянутых переменных характеристик произведено по параметру цветности. 33. Устройство по п. 5, или 6, или 11, или 12, или 19, или 20, или 30, отличающееся тем, что изменение упомянутых переменных характеристик произведено по параметру рассеяния света в материале. 34. Устройство по п. 5, или 6, или 11, или 12, или 19, или 20, или 30, отличающееся тем, что изменение упомянутых переменных характеристик произведено по параметру рассеяния света на поверхности материала. 35. Устройство по п. 5, или 6, или 11, или 12, или 19, или 20, или 30, отличающееся тем, что изменение упомянутых переменных характеристик произведено по параметру прозрачности и/или параметру цветности, и/или параметру рассеяния света в материале,и/или параметру рассеяния света на поверхности материала. 36. Устройство по п. 30, отличающееся тем, что упомянутые свойства присущи отдельным участкам упомянутых адгезионных слоев. 37. Устройство по п. 29, отличающееся тем, что сила сцепления разрушаемого слоя с прозрачным слоем через промежуточный адгезионный слой больше силы сцепления разрушаемого слоя с объектом. 38. Устройство по п. 29, отличающееся тем, что сила сцепления разрушаемого слоя с прозрачным слоем через промежуточный адгезионный слой меньше силы сцепления разрушаемого слоя с объектом. 39. Устройство по п. 29, отличающееся тем, что разрушаемый слой снабжен участками,имеющими силу их сцепления с прозрачным слоем через промежуточный адгезионный слой больше силы сцепления разрушаемого слоя с объектом, а также участки, имеющие силу их сцепления с прозрачным слоем через промежуточный адгезионный слой меньше силы сцепления разрушаемого слоя с объектом. 40. Устройство по п. 1, отличающееся тем, что защитный слой выполнен из ламината. 41. Устройство по п. 1, отличающееся тем, что разрушаемый слой и/или прозрачный слой и/или дополнительный слой, служащий для соединения прозрачного слоя с защитным слоем, и/или элемент, несущий информацию, и/или защитный слой выполнены с, как минимум, одним надрезом. 42. Устройство по п. 14, отличающееся тем, что дополнительный защитный слой выполнен с, как минимум, одним надрезом. 43. Устройство по п. 41 или 42, отличающееся тем, что упомянутый надрез выполнен по всей поверхности упомянутых слоев. 44. Устройство по п. 41 или 42, отличающееся тем, что упомянутый надрез выполнен частично или полностью по краям упомянутых слоев. 45. Устройство по п. 41 или 42, отличающееся тем, что упомянутый надрез выполнен как, минимум по одному, внутреннему контуру упомянутых слоев. 46. Устройство по п. 1, отличающееся тем, что дополнительный слой, служащий для соединения прозрачного слоя с защитным слоем, и/или защитный слой, и/или элемент,несущий информацию, выполнены в виде голограмм. 3 166947. Устройство по п. 14, отличающееся тем, что дополнительный защитный слой выполнен в виде, как минимум, одной голограммы. 48. Устройство по п. 46 или 47, отличающееся тем, что, как минимум, одна голограмма выполнена рельефной. 49. Устройство по п. 46 или 47, или 25, или 46, или 25, или 47, отличающееся тем,что, как минимум, две голограммы при совместном их рассмотрении представлены в виде единого смыслового образа. 50. Устройство по п. 46, отличающееся тем, что элемент, несущий информацию, и как минимум одна голограмма при совместном их рассмотрении представлены в виде единого смыслового образа. 51. Устройство по п. 7 или 25, или 46, или 7, или 25, или 47, отличающееся тем, что дополнительный элемент, несущий информацию, и, как минимум, одна голограмма при совместном их рассмотрении представлены в виде единого смыслового образа. 52. Устройство по п. 15, или 25, или 46, или 15, или 25, или 47, отличающееся тем,что второй дополнительный элемент, несущий информацию, и, как минимум, одна голограмма при совместном их рассмотрении представлены в виде единого смыслового образа. 53. Устройство по п. 50 или 51, или 52, отличающееся тем, что упомянутые элементы и/или, как минимум, одна голограмма при совместном их рассмотрении представлены в виде единого смыслового образа. 54. Устройство по п. 1 или 6, или 13, отличающееся тем, что упомянутые элементы,несущие информацию, нанесены с помощью принтера. 55. Устройство по п. 28, отличающееся тем, что внешний адгезионный слой выполнен из термореактивного клея. 56. Устройство по п. 28, отличающееся тем, что на внешний адгезионный слой нанесен термореактивный клей. 57. Устройство по п. 56, отличающееся тем, что термореактивный клей нанесен с возможностью его активации по всему внешнему адгезионному слою, после закрепления устройства на объекте. 58. Устройство по п. 56, отличающееся тем, что термореактивный клей нанесен с возможностью его активации на, как минимум, одной отдельной части внешнего адгезионного слоя, после закрепления устройства на объекте. 59. Устройство по п. 58, отличающееся тем, что упомянутая отдельная часть внешнего адгезионного слоя выполнена в виде смысловой информации. 60. Устройство по п. 59, отличающееся тем, что смысловая информация выполнена со словом ВСКРЫТО.(56) 1. Ронэ К. Голография - будущее этикетки //Тара и упаковка. НПО КРИПТОН. 34. 1955. - С. 33. 2. Патент 2201621, МПК 09 3/03, 2001 (прототип). Полезная модель относится к защите объектов от несанкционированного к ним доступа, а также для их идентификации. Известно многослойное защитное устройство, содержащее закрепляемый на объекте разрушаемый слой с элементами, несущими информацию 1. Недостатком такого устройства является его недостаточная устойчивость к механическим и химическим воздействиям. Это отрицательно сказывается на надежности защиты объектов. Известно также более надежное и близкое по сущности к полезной модели многослойное защитное устройство, содержащее прозрачный слой, с одной стороны которого 4 1669 установлен разрушаемый слой для закрепления на объекте, а с другой стороны - один защитный слой, между которым и прозрачным слоем расположен элемент, несущий информацию 2. Однако недостатком прототипа является сравнительно невысокая степень защищенности самого устройства от подделок, ограниченность возможностей применения различных типов информации и их комбинаций. Кроме того, защитный слой в устройствепрототипе имеет высокую жесткость, особенно, если он выполнен в виде полимерной объемной линзы, что затрудняет установку защитных устройств на стыковых соединениях объектов. Причем для таких объектов, как элементы электронных микросхем, расположенных на плате, такая установка в этом случае невозможна. Это, в конечном итоге,ухудшает защиту объектов от несанкционированного к ним доступа, а также затрудняет их идентификацию и ограничивает область применения многослойного защитного устройства. Задача полезной модели - повысить надежность, информативность и расширить область применения многослойного защитного устройства. Поставленная задача решается тем, что в многослойном защитном устройстве, содержащем прозрачный слой, с одной стороны которого установлен разрушаемый слой для закрепления на объекте, а с другой стороны - защитный слой, причем между защитным слоем и прозрачным слоем расположен, как минимум, один элемент, несущий информацию, имеются следующие отличительные признаки между элементом, несущим информацию, и защитным слоем расположен, как минимум, один дополнительный слой,служащий для соединения прозрачного слоя с защитным слоем, причем защитный слой расположен с возможностью повторения рельефа, образованного элементом, несущим информацию, и/или прозрачным слоем. Расположение между элементом, несущим информацию, и защитным слоем, как минимум, одного дополнительного слоя, служащего для соединения прозрачного слоя с защитным слоем, обеспечит более надежное крепление данных слоев. За счет сильной адгезии дополнительного слоя к элементу, несущему информацию, при несанкционированном удалении защитного слоя, происходит разрушение указанного элемента. Сильная адгезия к элементу, несущему информацию, и к прозрачному слою, обеспечивает целостность элемента, несущего информацию, и читаемость этой информации при механических деформациях в случае применения защитного устройства на объектах сложной пространственной формы. Это увеличивает защиту объекта от его несанкционированного вскрытия и целостность защитного устройства при его нанесении и эксплуатации. Расположение защитного слоя с возможностью повторения рельефа, образованного элементом, несущим информацию, и/или прозрачным слоем, позволит более надежно защитить эту информацию от внешних разрушающих факторов, которые могут вызвать смещение или даже рассыпание частей элементов, несущих информацию. Кроме того,объемная форма защитного слоя, повторяющая рельеф элементов, несущих информацию,обеспечивает более высокую защиту от несанкционированного снятия защитного слоя и его повторной установки на измененный элемент, несущий информацию. Это также направлено на повышение надежности защиты объектов от несанкционированного использования и на повышение надежности самого защитного устройства. Нижеуказанные варианты выполнения защитного устройства также направлены на повышение его надежности и, кроме того, на повышение его универсальности и информативности. Поэтому рекомендуется, чтобы элемент, несущий информацию, был бы расположен на прозрачном слое или в прозрачном слое, а также мог бы быть выполнен в виде части поверхности прозрачного слоя, измененной по переменным характеристикам, или мог бы быть расположен одновременно на прозрачном слое и/или в прозрачном слое, и/или мог бы быть выполнен в виде части поверхности прозрачного слоя, измененной по перемен 5 1669 ным характеристикам. Упомянутый элемент может быть расположен одновременно на прозрачном слое и/или в прозрачном слое и/или может быть выполнен в виде части поверхности прозрачного слоя, измененной по переменным характеристикам. Желательно устройство снабдить, как минимум, одним первым дополнительным элементом, несущим информацию. Причем он может быть нанесен на защитный слой или быть расположенным в нем. Он может также быть выполнен в виде части поверхности защитного слоя, измененной по переменным характеристикам. Возможен вариант, когда имеется его расположение одновременно на защитном слое и/или в защитном слое и/или выполнение в виде части поверхности защитного слоя, измененной по переменным характеристикам. Другим вариантом является расположение первого дополнительного элемента, несущего информацию, одновременно на защитном слое и/или в защитном слое и/или на поверхности прозрачного слоя и/или в прозрачном слое. Рекомендуется на защитном слое располагать, как минимум, один дополнительный защитный слой. Также рекомендуется устройство снабжать, как минимум, одним вторым дополнительным элементом, несущим информацию. Желательно второй дополнительный элемент, несущий информацию, располагать на или в, как минимум, одном дополнительном защитном слое. Также возможен вариант,когда данный элемент выполнен в виде части поверхности, как минимум, одного дополнительного защитного слоя, измененного по оптическим характеристикам. Другим вариантом является расположение его одновременно на дополнительном защитном слое и/или в дополнительном защитном слое и/или выполнение его в виде части поверхности, измененной по переменным характеристикам. Третьим вариантом является его расположение одновременно на дополнительном защитном слое и/или в дополнительном защитном слое и/или на защитном слое и/или в защитном слое. Четвертый вариант - его расположение одновременно на дополнительном защитном слое и/или в дополнительном защитном слое и/или на защитном слое и/или в защитном слое и/или на прозрачном слое и/или в прозрачном слое. Рекомендуется разрушаемый слой выполнять металлическим, а также, как минимум,из двух частей. При этом, как минимум, одну из упомянутых частей желательно выполнить в виде голограммы. При этом голограмма может быть выполнена рельефной. Целесообразно прозрачный слой снабжать непрозрачными участками. Желательно с наружной стороны защитного устройства на разрушаемый слой нанести,как минимум, один внешний адгезионный слой. А между прозрачным слоем и разрушаемым слоем - расположить, как минимум, один промежуточный адгезионный слой. При этом упомянутые адгезионные слои могут быть выполнены с различными переменным параметрами и/или механическими свойствами по этим слоям. Упомянутые свойства могут быть присущи и отдельным участкам упомянутых адгезионных слоев. Причем в одном случае желательно выдержать условие, когда сила сцепления разрушаемого слоя с прозрачным слоем через промежуточный адгезионный слой больше силы сцепления разрушаемого слоя с объектом. В другом случае - меньше этой силы. Рекомендуется разрушаемый слой снабжать участками, имеющими силу их сцепления с прозрачным слоем через промежуточный адгезионный слой больше или меньше силы сцепления разрушаемого слоя с объектом. Целесообразно защитный слой выполнить из ламината. Желательно разрушаемый слой и/или прозрачный слой, и/или дополнительный слой,служащий для соединения прозрачного слоя с защитным слоем, и/или элемент, несущий информацию, и/или защитный слой выполнены с, как минимум, одним надрезом. Также рекомендуется дополнительный защитный слой выполнять с, как минимум, одним надрезом. Этот надрез может быть выполнен по всей поверхности упомянутых слоев, а также частично или полностью по их краям, или, как минимум, по одному их внутреннему контуру. 6 1669 Рекомендуется дополнительный слой, служащий для соединения прозрачного слоя с защитным слоем, и/или защитный слой, и/или элемент, несущий информацию, выполнять в виде голограмм. Также дополнительный защитный слой можно выполнять в виде, как минимум, одной голограммы. При этом, как минимум, одна голограмма может быть выполнена рельефной. Кроме того, как минимум, две голограммы при совместном их рассмотрении могут быть представлены в виде единого смыслового образа. Или же элемент,несущий информацию, и, как минимум, одна голограмма при совместном их рассмотрении, также могут быть представлены в виде единого смыслового образа. Или же первый дополнительный элемент, несущий информацию, и, как минимум, одна голограмма при совместном их рассмотрении, представляются в виде единого смыслового образа. Или же второй дополнительный элемент, несущий информацию, и, как минимум, одна голограмма при совместном их рассмотрении представлены в виде единого смыслового образа. Возможно, чтобы элемент, первый дополнительный элемент и второй дополнительный элемент, несущие информацию, были бы нанесены с помощью принтера. Рекомендуется внешний адгезионный слой выполнять из термореактивного клея. Другим вариантом является нанесение на внешний адгезионный слой термореактивного клея. При этом термореактивный клей может быть нанесен с возможностью его активации по всему внешнему адгезионному слою, после закрепления устройства на объекте. Возможен также вариант, когда этот клей был бы нанесен с возможностью его активации на, как минимум, одной отдельной части внешнего адгезионного слоя, после упомянутого закрепления. Сущность полезной модели поясняется иллюстрациями. На фиг. 1 показана схема упрощенного варианта выполнения защитного устройства. На фиг. 2 - более сложный вариант этого выполнения. На фиг. 3, 4 и 5 - варианты выполнения надрезов на элементах защитного устройства. Защитное устройство предварительно хранят, например, на латексной пленке 1. Защитное устройство (фиг. 1) состоит из прозрачного слоя 2, с одной стороны которого установлен разрушаемый слой 3 для закрепления на объекте 4. Разрушаемый слой снабжается информацией, например голограммой. С другой стороны прозрачного слоя 2 установлен защитный слой 5, например, из ламината, между которым и прозрачным слоем 2 расположены элементы, несущие информацию 6, например, выполненную в виде надписи,рисунка или голограммы. Между элементами, несущими информацию 6, и защитным слоем 5 расположен, как минимум, один дополнительный слой 7, например, клеевой слой ламината, служащий для соединения прозрачного слоя 2 с защитным слоем 5. Причем защитный слой 5 расположен с возможностью повторения рельефа, образованного элементами, несущими информацию 6, и/или прозрачным слоем 2. Рекомендуется разрушаемый слой 3 выполнять металлическим, а также, как минимум,из двух частей. При этом, как минимум, одну из упомянутых частей желательно выполнить в виде голограммы (не показано). Голограмма может быть выполнена рельефной. Целесообразно прозрачный слой 2 снабжать непрозрачными участками. С наружной стороны защитного устройства на разрушаемый слой 3 нанесен, как минимум, один внешний адгезионный слой 8. Между прозрачным слоем 2 и разрушаемым слоем 3 расположить, как минимум, один промежуточный адгезионный слой 9. При этом упомянутые адгезионные слои 8, 9 могут быть выполнены с различными переменными параметрами и/или механическими свойствами как в целом, так и по отдельным их участкам, например, с различной цветностью, степенью прозрачности или рассеянием в материале и/или на его поверхности. Причем в одном случае желательно выдержать условие, когда сила сцепления разрушаемого слоя 3 с прозрачным слоем 2 через промежуточный адгезионный слой 9 больше силы сцепления разрушаемого слоя 3 с объектом 4 через внешний адгезионный слой 8. В другом случае - меньше этой силы. 7 1669 Рекомендуется разрушаемый слой 3 снабжать участками, имеющими силу их сцепления с прозрачным слоем 2 через промежуточный адгезионный слой 9 больше силы сцепления разрушаемого слоя 3 с объектом 4, а также участками, имеющими силу их сцепления с прозрачным слоем 2 через промежуточный адгезионный слой 9 меньше силы сцепления разрушаемого слоя 8 с объектом 4 через внешний адгезионный слой 8. Элементы, несущие информацию 6 (фиг. 2), могут быть расположены на и в прозрачном слое 2. Они могут быть выполнены в виде части 10 поверхности прозрачного слоя 2,измененной по переменным характеристикам. Желательно устройство (фиг. 2) снабжать первыми дополнительными элементами, несущими информацию 11. Причем они могут наноситься на защитный слой 5 или быть расположенными в нем. Они могут также быть выполнены в виде части 12 поверхности защитного слоя 5, измененной по переменным характеристикам. Вариантом является расположение первых дополнительных элементов, несущих информацию 11, одновременно на защитном слое 5 и/или в защитном слое 5 и/или на поверхности прозрачного слоя 2 и/или в прозрачном слое 2. Рекомендуется на защитном слое 5 располагать, как минимум, один дополнительный защитный слой 13. Также рекомендуется устройство снабжать вторыми дополнительными элементами, несущими информацию 14, которые располагаются или непосредственно на дополнительном защитном слое 13, или аналогично по вариантам расположения первых дополнительных элементов, несущих информацию 12. Желательно (фиг. 3-5) разрушаемый слой 3 и/или прозрачный слой 2, и/или дополнительный слой 7, служащий для соединения прозрачного слоя 2 с защитным слоем 5, и/или элемент, несущий информацию 6, и/или защитный слой 5, а также дополнительный защитный слой 13 выполнить с надрезами 15. Эти надрезы 15 могут быть выполнены по всей поверхности упомянутых слоев (фиг. 3), а также частично или полностью по их краям (фиг. 4), или по их внутреннему контуру (фиг. 5). Делается это для повышения эластичности многослойного защитного устройства и для сохранности определенной части информации, при его вскрытии. Желательно на внешний адгезионный слой 8 наносить термореактивный клей (не показано). При этом термореактивный клей может быть нанесен с возможностью его активации по всему внешнему адгезионному слою 8, после закрепления устройства на объекте 4. Возможен также вариант, когда этот клей был бы нанесен с возможностью его активации на, как минимум, одной отдельной части внешнего адгезионного слоя 8, после закрепления устройства на объекте 4. Пользуются защитным устройством следующим образом. Перед закреплением защитного устройства на объекте 4 снимают латексную пленку 1. Затем прикладывают защитное устройство его внешним адгезионным слоем 8 к объекту 4. За счет сил сцепления, возникающих между этим слоем и объектом 4, защитное устройство закрепляется. При этом информация, расположенная на элементах 6, 10, 11, 12 и 14, может визуально наблюдаться полностью или быть частично скрытой, например, за счет непрозрачных участков прозрачного слоя 2. При несанкционированном вскрытии объекта 4 нарушается целостность защитного устройства, так как повреждается его разрушаемый слой 3. В этом случае повреждается элемент, несущий информацию 6, и она искажается или пропадает полностью. Может также нарушиться целостность смысловой информации, образованной голограммами,расположенными, например, на слоях 5, 2, 13 и 3. Поэтому злоумышленнику, если и удастся восстановить целостность информации под прозрачным слоем 2, но нарушение целостности смыслового образа информации, образованного упомянутыми голограммами, явно укажет на несанкционированный доступ. Санкционированный съем защитного устройства может сопровождаться идентификацией и учетом сохраненной информации на его неразрушенных слоях. 8 1669 Внедрение данного многослойного защитного устройства позволит повысить сохранность объектов и их учет, особенно ценных бумаг, кассовых аппаратов и др. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
