Экспандер с конусообразным формующим элементом

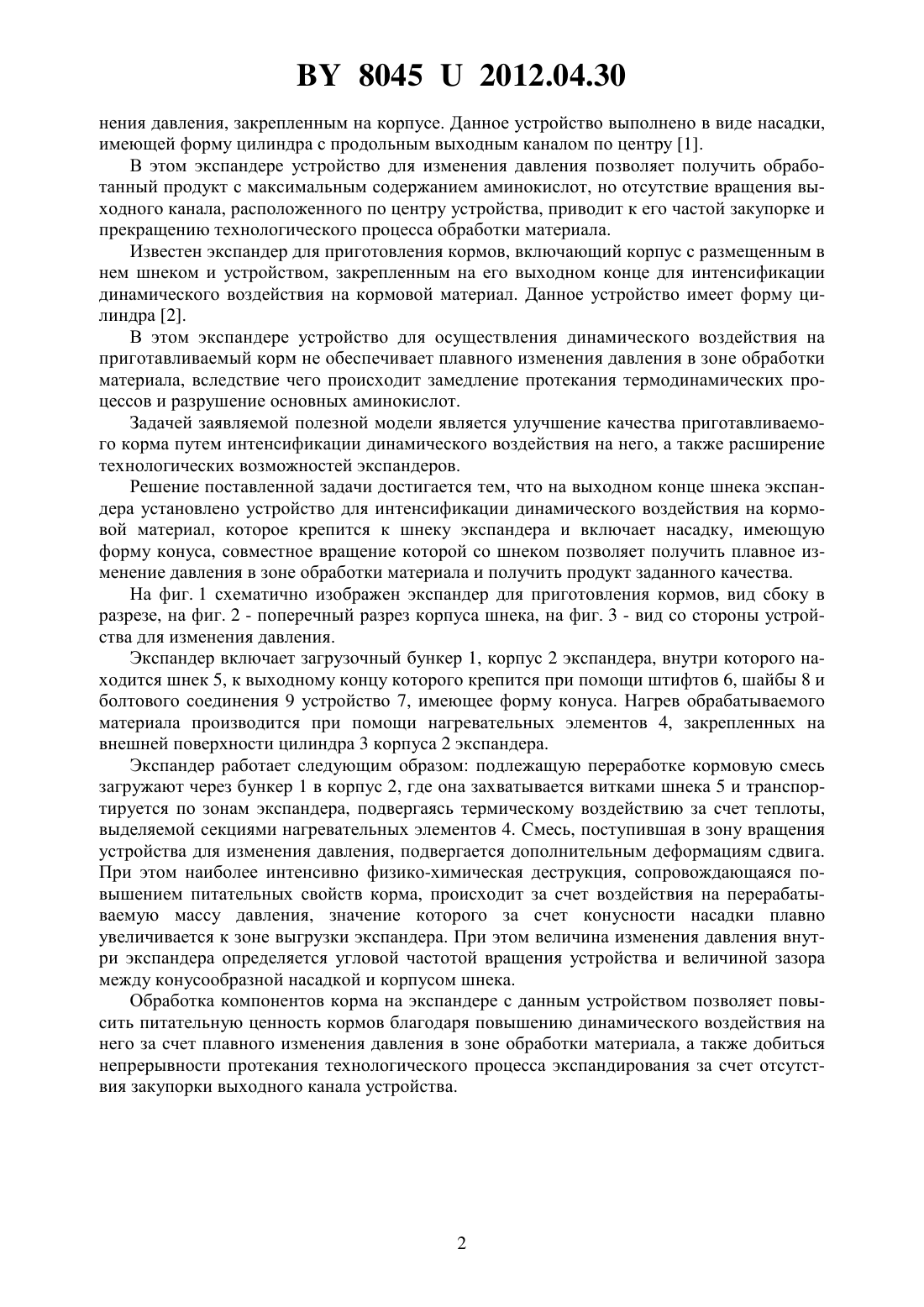

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Автор Понталев Олег Владимирович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Экспандер, включающий камеру экструдирования, состоящую из корпуса с размещенными внутри шнеком и устройством для изменения давления внутри корпуса, выполненным в виде насадки, отличающийся тем, что насадка имеет конусообразную форму. Фиг. 1 Полезная модель относится к экспандерам для приготовления кормов, используемым в сельскохозяйственном производстве. Известен экспандер для приготовления кормовой добавки для молодняка крупного рогатого скота, включающий корпус с размещенным в нем шнеком и устройством для изме 80452012.04.30 нения давления, закрепленным на корпусе. Данное устройство выполнено в виде насадки,имеющей форму цилиндра с продольным выходным каналом по центру 1. В этом экспандере устройство для изменения давления позволяет получить обработанный продукт с максимальным содержанием аминокислот, но отсутствие вращения выходного канала, расположенного по центру устройства, приводит к его частой закупорке и прекращению технологического процесса обработки материала. Известен экспандер для приготовления кормов, включающий корпус с размещенным в нем шнеком и устройством, закрепленным на его выходном конце для интенсификации динамического воздействия на кормовой материал. Данное устройство имеет форму цилиндра 2. В этом экспандере устройство для осуществления динамического воздействия на приготавливаемый корм не обеспечивает плавного изменения давления в зоне обработки материала, вследствие чего происходит замедление протекания термодинамических процессов и разрушение основных аминокислот. Задачей заявляемой полезной модели является улучшение качества приготавливаемого корма путем интенсификации динамического воздействия на него, а также расширение технологических возможностей экспандеров. Решение поставленной задачи достигается тем, что на выходном конце шнека экспандера установлено устройство для интенсификации динамического воздействия на кормовой материал, которое крепится к шнеку экспандера и включает насадку, имеющую форму конуса, совместное вращение которой со шнеком позволяет получить плавное изменение давления в зоне обработки материала и получить продукт заданного качества. На фиг. 1 схематично изображен экспандер для приготовления кормов, вид сбоку в разрезе, на фиг. 2 - поперечный разрез корпуса шнека, на фиг. 3 - вид со стороны устройства для изменения давления. Экспандер включает загрузочный бункер 1, корпус 2 экспандера, внутри которого находится шнек 5, к выходному концу которого крепится при помощи штифтов 6, шайбы 8 и болтового соединения 9 устройство 7, имеющее форму конуса. Нагрев обрабатываемого материала производится при помощи нагревательных элементов 4, закрепленных на внешней поверхности цилиндра 3 корпуса 2 экспандера. Экспандер работает следующим образом подлежащую переработке кормовую смесь загружают через бункер 1 в корпус 2, где она захватывается витками шнека 5 и транспортируется по зонам экспандера, подвергаясь термическому воздействию за счет теплоты,выделяемой секциями нагревательных элементов 4. Смесь, поступившая в зону вращения устройства для изменения давления, подвергается дополнительным деформациям сдвига. При этом наиболее интенсивно физико-химическая деструкция, сопровождающаяся повышением питательных свойств корма, происходит за счет воздействия на перерабатываемую массу давления, значение которого за счет конусности насадки плавно увеличивается к зоне выгрузки экспандера. При этом величина изменения давления внутри экспандера определяется угловой частотой вращения устройства и величиной зазора между конусообразной насадкой и корпусом шнека. Обработка компонентов корма на экспандере с данным устройством позволяет повысить питательную ценность кормов благодаря повышению динамического воздействия на него за счет плавного изменения давления в зоне обработки материала, а также добиться непрерывности протекания технологического процесса экспандирования за счет отсутствия закупорки выходного канала устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
