Устройство фрезерное для загрузки кормами кормораздатчика

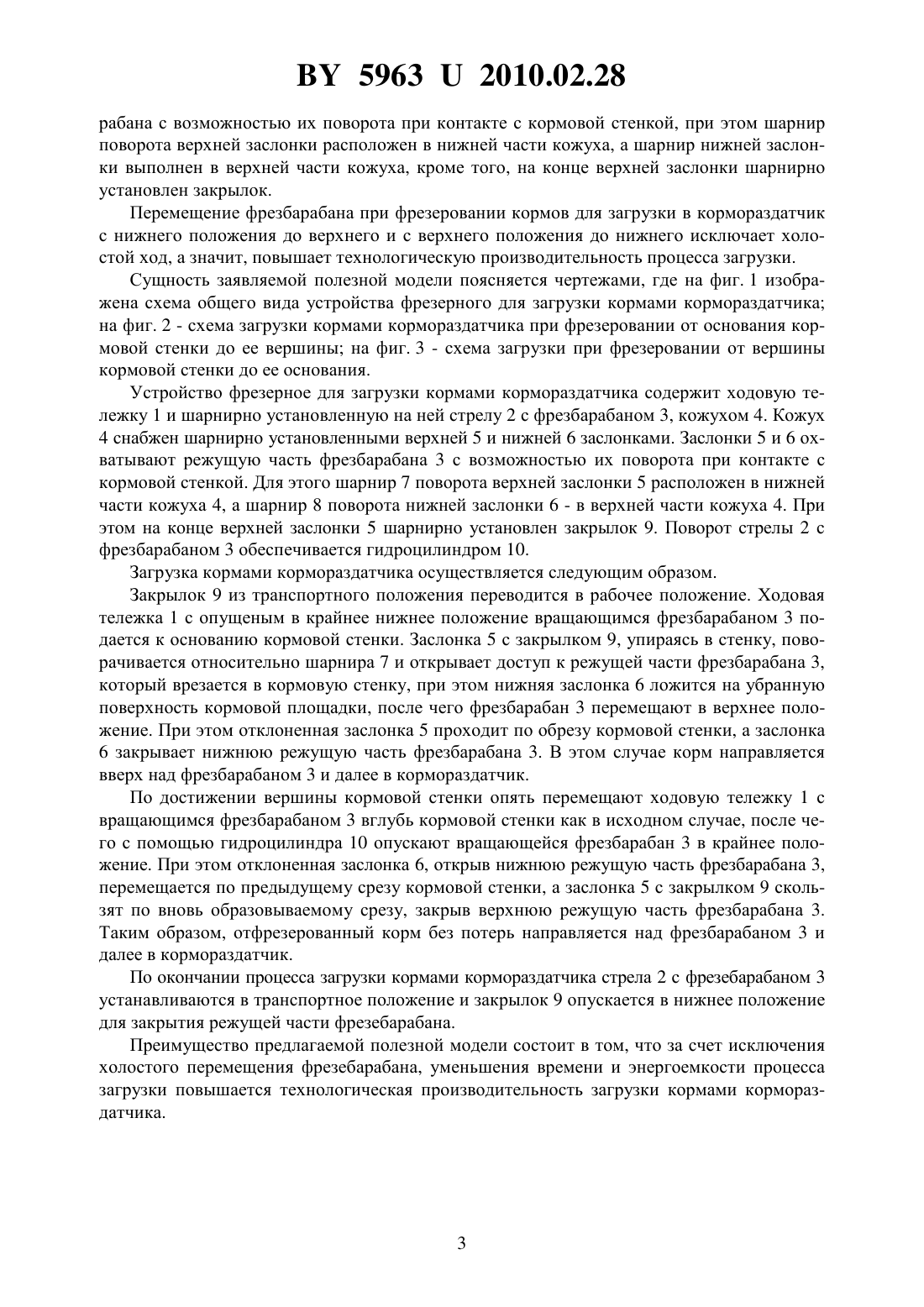

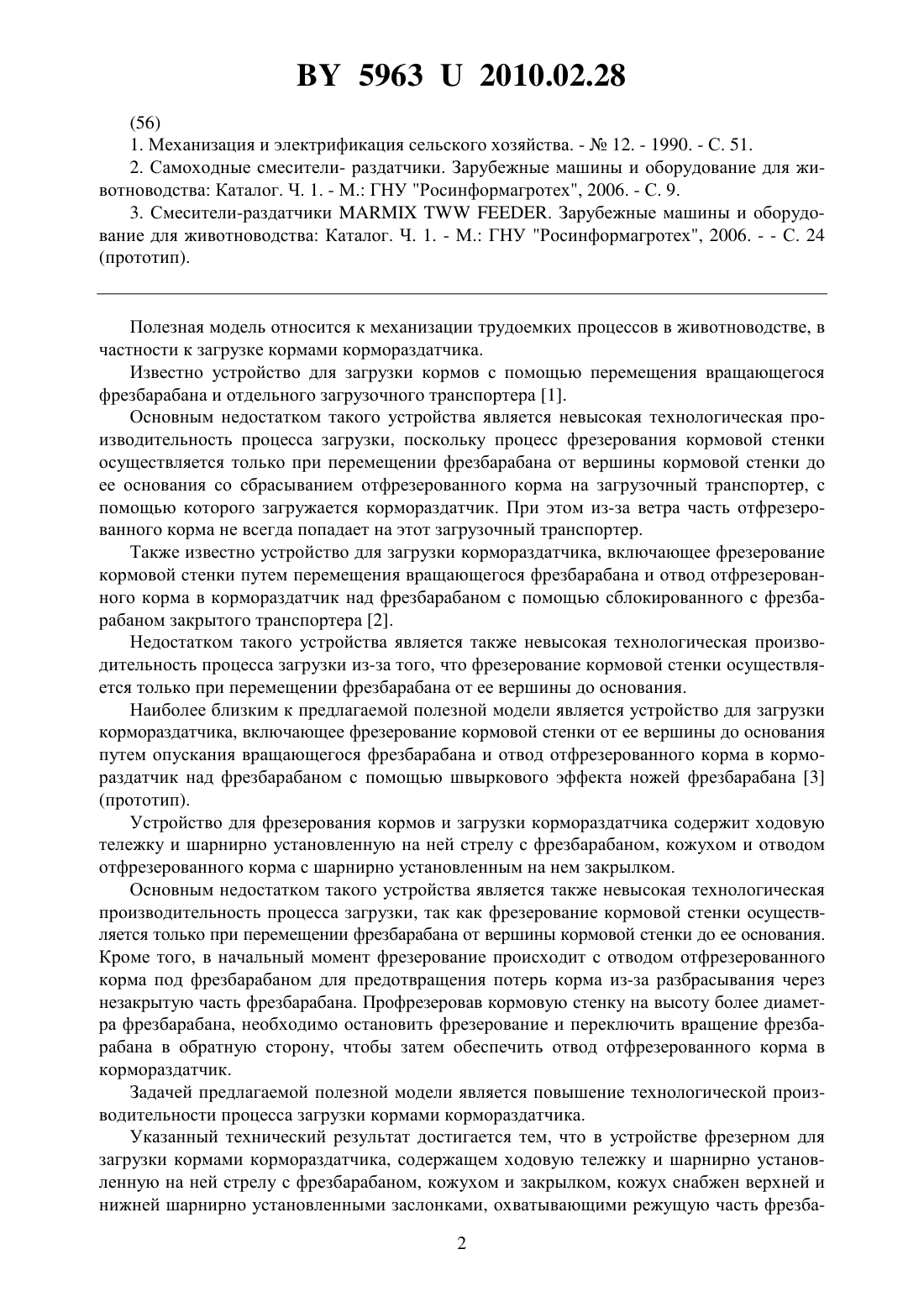

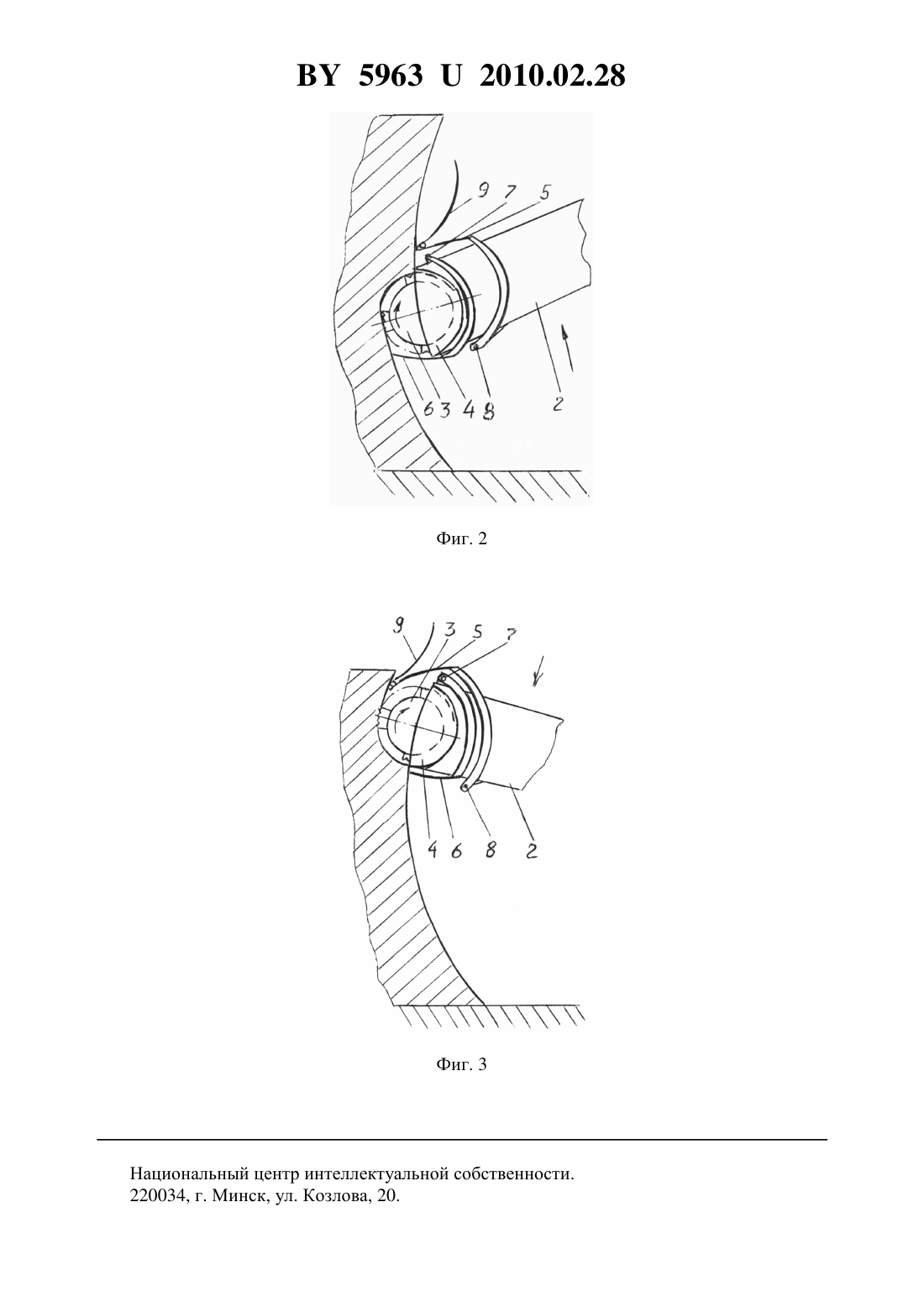

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ФРЕЗЕРНОЕ ДЛЯ ЗАГРУЗКИ КОРМАМИ КОРМОРАЗДАТЧИКА(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Казачнок Сергей Алексеевич Лукьяненко Олег Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство фрезерное для загрузки кормами кормораздатчика, содержащее ходовую тележку и шарнирно установленную на ней стрелу с фрезбарабаном, кожухом и закрылком, отличающееся тем, что кожух снабжен верхней и нижней шарнирно установленными заслонками, охватывающими режущую часть фрезбарабана с возможностью их поворота при контакте с кормовой стенкой, при этом шарнир поворота верхней заслонки расположен в нижней части кожуха, а шарнир нижней заслонки выполнен в верхней части кожуха, кроме того, на конце верхней заслонки шарнирно установлен закрылок.(56) 1. Механизация и электрификация сельского хозяйства. -12. - 1990. - С. 51. 2. Самоходные смесители- раздатчики. Зарубежные машины и оборудование для животноводства Каталог. Ч. 1. - М. ГНУ Росинформагротех, 2006. - С. 9. 3. Смесители-раздатчики. Зарубежные машины и оборудование для животноводства Каталог. Ч. 1. - М. ГНУ Росинформагротех, 2006. - - С. 24 Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к загрузке кормами кормораздатчика. Известно устройство для загрузки кормов с помощью перемещения вращающегося фрезбарабана и отдельного загрузочного транспортера 1. Основным недостатком такого устройства является невысокая технологическая производительность процесса загрузки, поскольку процесс фрезерования кормовой стенки осуществляется только при перемещении фрезбарабана от вершины кормовой стенки до ее основания со сбрасыванием отфрезерованного корма на загрузочный транспортер, с помощью которого загружается кормораздатчик. При этом из-за ветра часть отфрезерованного корма не всегда попадает на этот загрузочный транспортер. Также известно устройство для загрузки кормораздатчика, включающее фрезерование кормовой стенки путем перемещения вращающегося фрезбарабана и отвод отфрезерованного корма в кормораздатчик над фрезбарабаном с помощью сблокированного с фрезбарабаном закрытого транспортера 2. Недостатком такого устройства является также невысокая технологическая производительность процесса загрузки из-за того, что фрезерование кормовой стенки осуществляется только при перемещении фрезбарабана от ее вершины до основания. Наиболее близким к предлагаемой полезной модели является устройство для загрузки кормораздатчика, включающее фрезерование кормовой стенки от ее вершины до основания путем опускания вращающегося фрезбарабана и отвод отфрезерованного корма в кормораздатчик над фрезбарабаном с помощью швыркового эффекта ножей фрезбарабана 3(прототип). Устройство для фрезерования кормов и загрузки кормораздатчика содержит ходовую тележку и шарнирно установленную на ней стрелу с фрезбарабаном, кожухом и отводом отфрезерованного корма с шарнирно установленным на нем закрылком. Основным недостатком такого устройства является также невысокая технологическая производительность процесса загрузки, так как фрезерование кормовой стенки осуществляется только при перемещении фрезбарабана от вершины кормовой стенки до ее основания. Кроме того, в начальный момент фрезерование происходит с отводом отфрезерованного корма под фрезбарабаном для предотвращения потерь корма из-за разбрасывания через незакрытую часть фрезбарабана. Профрезеровав кормовую стенку на высоту более диаметра фрезбарабана, необходимо остановить фрезерование и переключить вращение фрезбарабана в обратную сторону, чтобы затем обеспечить отвод отфрезерованного корма в кормораздатчик. Задачей предлагаемой полезной модели является повышение технологической производительности процесса загрузки кормами кормораздатчика. Указанный технический результат достигается тем, что в устройстве фрезерном для загрузки кормами кормораздатчика, содержащем ходовую тележку и шарнирно установленную на ней стрелу с фрезбарабаном, кожухом и закрылком, кожух снабжен верхней и нижней шарнирно установленными заслонками, охватывающими режущую часть фрезба 2 59632010.02.28 рабана с возможностью их поворота при контакте с кормовой стенкой, при этом шарнир поворота верхней заслонки расположен в нижней части кожуха, а шарнир нижней заслонки выполнен в верхней части кожуха, кроме того, на конце верхней заслонки шарнирно установлен закрылок. Перемещение фрезбарабана при фрезеровании кормов для загрузки в кормораздатчик с нижнего положения до верхнего и с верхнего положения до нижнего исключает холостой ход, а значит, повышает технологическую производительность процесса загрузки. Сущность заявляемой полезной модели поясняется чертежами, где на фиг. 1 изображена схема общего вида устройства фрезерного для загрузки кормами кормораздатчика на фиг. 2 - схема загрузки кормами кормораздатчика при фрезеровании от основания кормовой стенки до ее вершины на фиг. 3 - схема загрузки при фрезеровании от вершины кормовой стенки до ее основания. Устройство фрезерное для загрузки кормами кормораздатчика содержит ходовую тележку 1 и шарнирно установленную на ней стрелу 2 с фрезбарабаном 3, кожухом 4. Кожух 4 снабжен шарнирно установленными верхней 5 и нижней 6 заслонками. Заслонки 5 и 6 охватывают режущую часть фрезбарабана 3 с возможностью их поворота при контакте с кормовой стенкой. Для этого шарнир 7 поворота верхней заслонки 5 расположен в нижней части кожуха 4, а шарнир 8 поворота нижней заслонки 6 - в верхней части кожуха 4. При этом на конце верхней заслонки 5 шарнирно установлен закрылок 9. Поворот стрелы 2 с фрезбарабаном 3 обеспечивается гидроцилиндром 10. Загрузка кормами кормораздатчика осуществляется следующим образом. Закрылок 9 из транспортного положения переводится в рабочее положение. Ходовая тележка 1 с опущеным в крайнее нижнее положение вращающимся фрезбарабаном 3 подается к основанию кормовой стенки. Заслонка 5 с закрылком 9, упираясь в стенку, поворачивается относительно шарнира 7 и открывает доступ к режущей части фрезбарабана 3,который врезается в кормовую стенку, при этом нижняя заслонка 6 ложится на убранную поверхность кормовой площадки, после чего фрезбарабан 3 перемещают в верхнее положение. При этом отклоненная заслонка 5 проходит по обрезу кормовой стенки, а заслонка 6 закрывает нижнюю режущую часть фрезбарабана 3. В этом случае корм направляется вверх над фрезбарабаном 3 и далее в кормораздатчик. По достижении вершины кормовой стенки опять перемещают ходовую тележку 1 с вращающимся фрезбарабаном 3 вглубь кормовой стенки как в исходном случае, после чего с помощью гидроцилиндра 10 опускают вращающейся фрезбарабан 3 в крайнее положение. При этом отклоненная заслонка 6, открыв нижнюю режущую часть фрезбарабана 3,перемещается по предыдущему срезу кормовой стенки, а заслонка 5 с закрылком 9 скользят по вновь образовываемому срезу, закрыв верхнюю режущую часть фрезбарабана 3. Таким образом, отфрезерованный корм без потерь направляется над фрезбарабаном 3 и далее в кормораздатчик. По окончании процесса загрузки кормами кормораздатчика стрела 2 с фрезебарабаном 3 устанавливаются в транспортное положение и закрылок 9 опускается в нижнее положение для закрытия режущей части фрезебарабана. Преимущество предлагаемой полезной модели состоит в том, что за счет исключения холостого перемещения фрезебарабана, уменьшения времени и энергоемкости процесса загрузки повышается технологическая производительность загрузки кормами кормораздатчика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
