Картофелесажалка

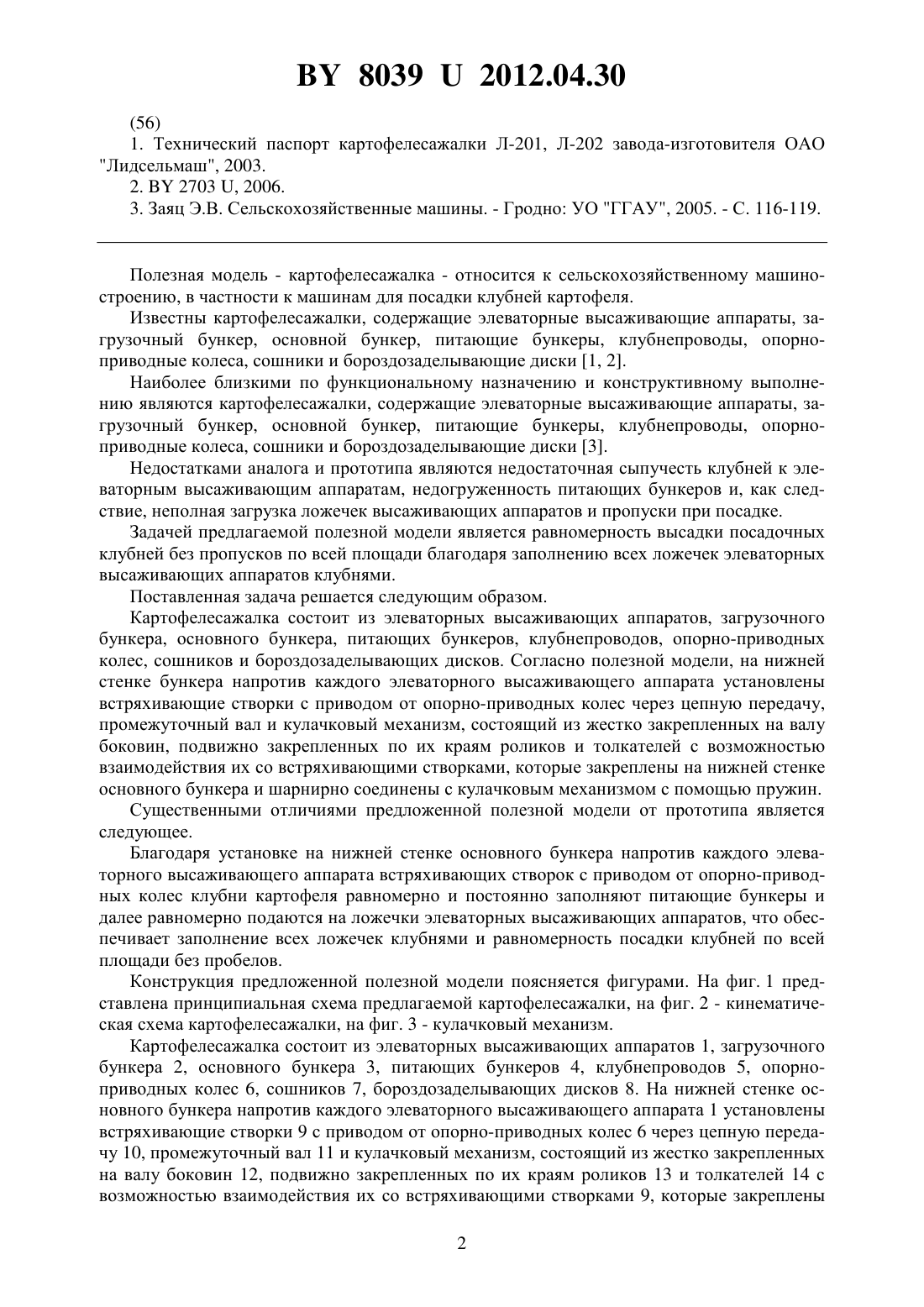

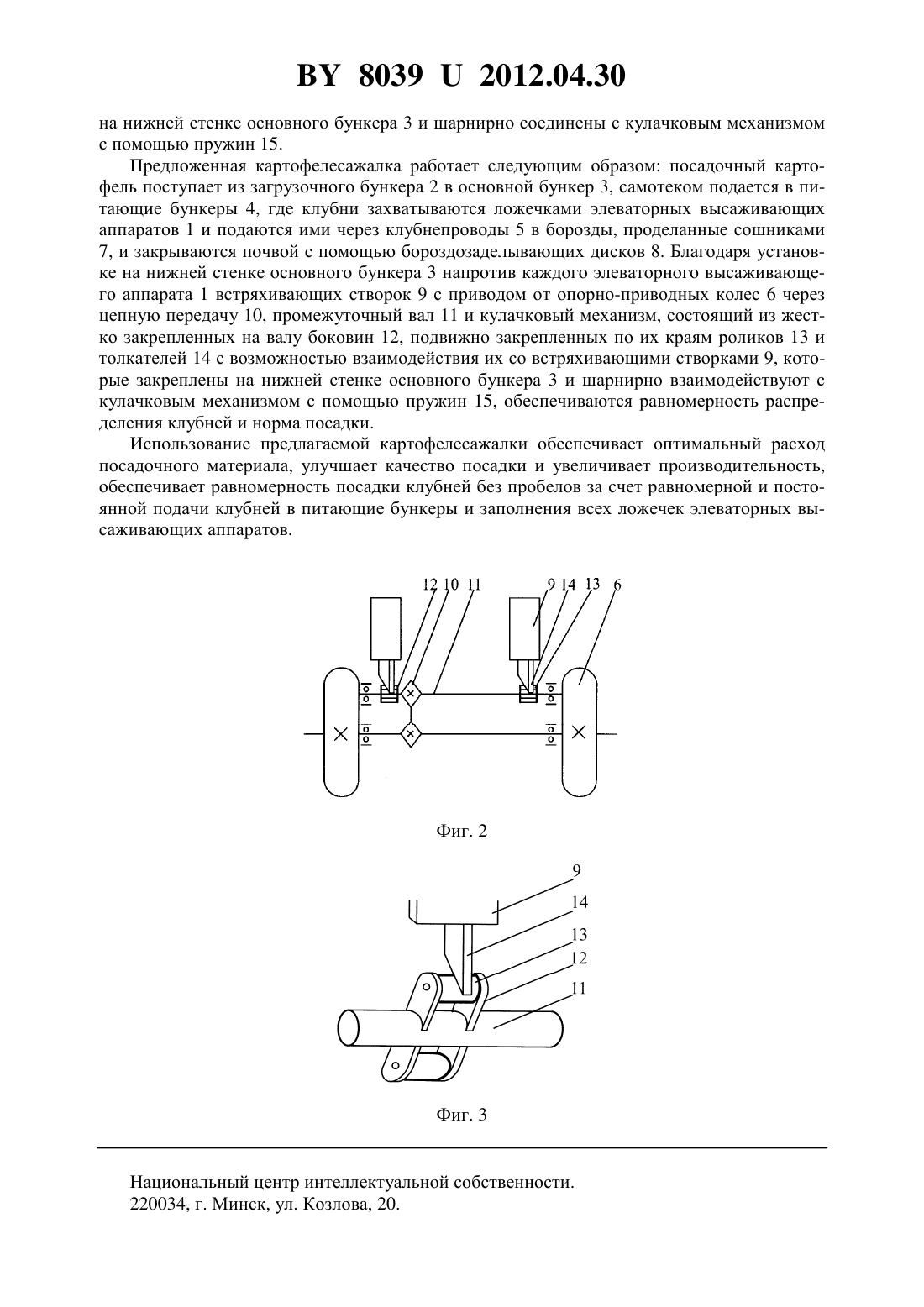

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Филиппов Александр Иванович Заяц Эдуард Владимирович Ладутько Сергей Николаевич Пестис Витольд Казимирович Бычек Павел Николаевич(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Картофелесажалка, состоящая из элеваторных высаживающих аппаратов, загрузочного бункера, основного бункера, питающих бункеров, клубнепроводов, опорно-приводных колес, сошников и бороздозаделывающих дисков, отличающаяся тем, что на нижней стенке основного бункера напротив каждого элеваторного высаживающего аппарата установлены встряхивающие створки с приводом от опорно-приводных колес через цепную передачу, промежуточный вал и кулачковый механизм, состоящий из жестко закрепленных на валу боковин, подвижно закрепленных по их краям роликов и толкателей с возможностью взаимодействия их со встряхивающими створками, которые закреплены на нижней стенке основного бункера и шарнирно соединены с кулачковым механизмом с помощью пружин.(56) 1. Технический паспорт картофелесажалки Л-201, Л-202 завода-изготовителя ОАО Лидсельмаш, 2003. 2.2703 , 2006. 3. Заяц Э.В. Сельскохозяйственные машины. - Гродно УО ГГАУ, 2005. - С. 116-119. Полезная модель - картофелесажалка - относится к сельскохозяйственному машиностроению, в частности к машинам для посадки клубней картофеля. Известны картофелесажалки, содержащие элеваторные высаживающие аппараты, загрузочный бункер, основной бункер, питающие бункеры, клубнепроводы, опорноприводные колеса, сошники и бороздозаделывающие диски 1, 2. Наиболее близкими по функциональному назначению и конструктивному выполнению являются картофелесажалки, содержащие элеваторные высаживающие аппараты, загрузочный бункер, основной бункер, питающие бункеры, клубнепроводы, опорноприводные колеса, сошники и бороздозаделывающие диски 3. Недостатками аналога и прототипа являются недостаточная сыпучесть клубней к элеваторным высаживающим аппаратам, недогруженность питающих бункеров и, как следствие, неполная загрузка ложечек высаживающих аппаратов и пропуски при посадке. Задачей предлагаемой полезной модели является равномерность высадки посадочных клубней без пропусков по всей площади благодаря заполнению всех ложечек элеваторных высаживающих аппаратов клубнями. Поставленная задача решается следующим образом. Картофелесажалка состоит из элеваторных высаживающих аппаратов, загрузочного бункера, основного бункера, питающих бункеров, клубнепроводов, опорно-приводных колес, сошников и бороздозаделывающих дисков. Согласно полезной модели, на нижней стенке бункера напротив каждого элеваторного высаживающего аппарата установлены встряхивающие створки с приводом от опорно-приводных колес через цепную передачу,промежуточный вал и кулачковый механизм, состоящий из жестко закрепленных на валу боковин, подвижно закрепленных по их краям роликов и толкателей с возможностью взаимодействия их со встряхивающими створками, которые закреплены на нижней стенке основного бункера и шарнирно соединены с кулачковым механизмом с помощью пружин. Существенными отличиями предложенной полезной модели от прототипа является следующее. Благодаря установке на нижней стенке основного бункера напротив каждого элеваторного высаживающего аппарата встряхивающих створок с приводом от опорно-приводных колес клубни картофеля равномерно и постоянно заполняют питающие бункеры и далее равномерно подаются на ложечки элеваторных высаживающих аппаратов, что обеспечивает заполнение всех ложечек клубнями и равномерность посадки клубней по всей площади без пробелов. Конструкция предложенной полезной модели поясняется фигурами. На фиг. 1 представлена принципиальная схема предлагаемой картофелесажалки, на фиг. 2 - кинематическая схема картофелесажалки, на фиг. 3 - кулачковый механизм. Картофелесажалка состоит из элеваторных высаживающих аппаратов 1, загрузочного бункера 2, основного бункера 3, питающих бункеров 4, клубнепроводов 5, опорноприводных колес 6, сошников 7, бороздозаделывающих дисков 8. На нижней стенке основного бункера напротив каждого элеваторного высаживающего аппарата 1 установлены встряхивающие створки 9 с приводом от опорно-приводных колес 6 через цепную передачу 10, промежуточный вал 11 и кулачковый механизм, состоящий из жестко закрепленных на валу боковин 12, подвижно закрепленных по их краям роликов 13 и толкателей 14 с возможностью взаимодействия их со встряхивающими створками 9, которые закреплены 2 80392012.04.30 на нижней стенке основного бункера 3 и шарнирно соединены с кулачковым механизмом с помощью пружин 15. Предложенная картофелесажалка работает следующим образом посадочный картофель поступает из загрузочного бункера 2 в основной бункер 3, самотеком подается в питающие бункеры 4, где клубни захватываются ложечками элеваторных высаживающих аппаратов 1 и подаются ими через клубнепроводы 5 в борозды, проделанные сошниками 7, и закрываются почвой с помощью бороздозаделывающих дисков 8. Благодаря установке на нижней стенке основного бункера 3 напротив каждого элеваторного высаживающего аппарата 1 встряхивающих створок 9 с приводом от опорно-приводных колес 6 через цепную передачу 10, промежуточный вал 11 и кулачковый механизм, состоящий из жестко закрепленных на валу боковин 12, подвижно закрепленных по их краям роликов 13 и толкателей 14 с возможностью взаимодействия их со встряхивающими створками 9, которые закреплены на нижней стенке основного бункера 3 и шарнирно взаимодействуют с кулачковым механизмом с помощью пружин 15, обеспечиваются равномерность распределения клубней и норма посадки. Использование предлагаемой картофелесажалки обеспечивает оптимальный расход посадочного материала, улучшает качество посадки и увеличивает производительность,обеспечивает равномерность посадки клубней без пробелов за счет равномерной и постоянной подачи клубней в питающие бункеры и заполнения всех ложечек элеваторных высаживающих аппаратов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
