Устройство для самозагрузки кормораздатчика кормами

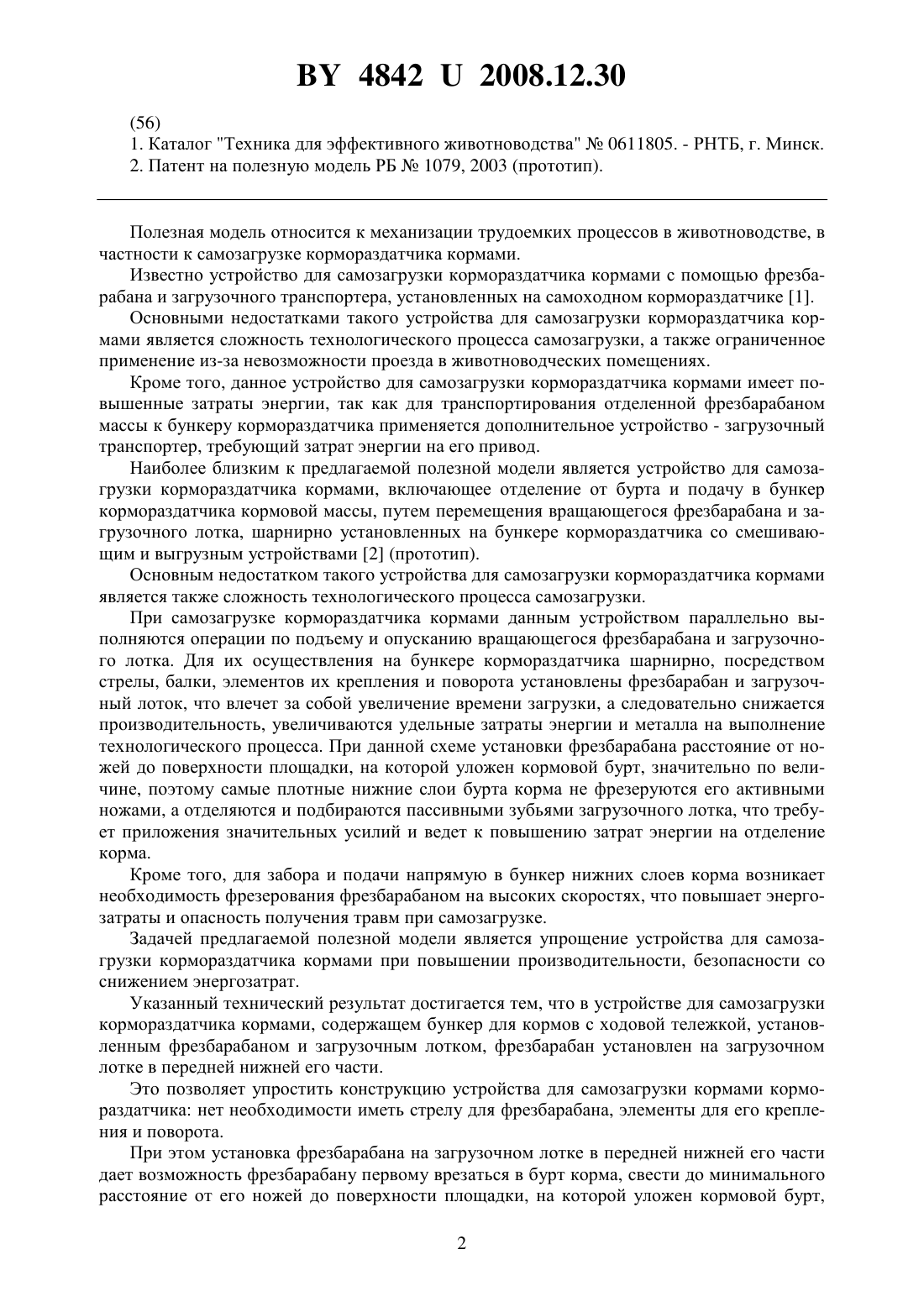

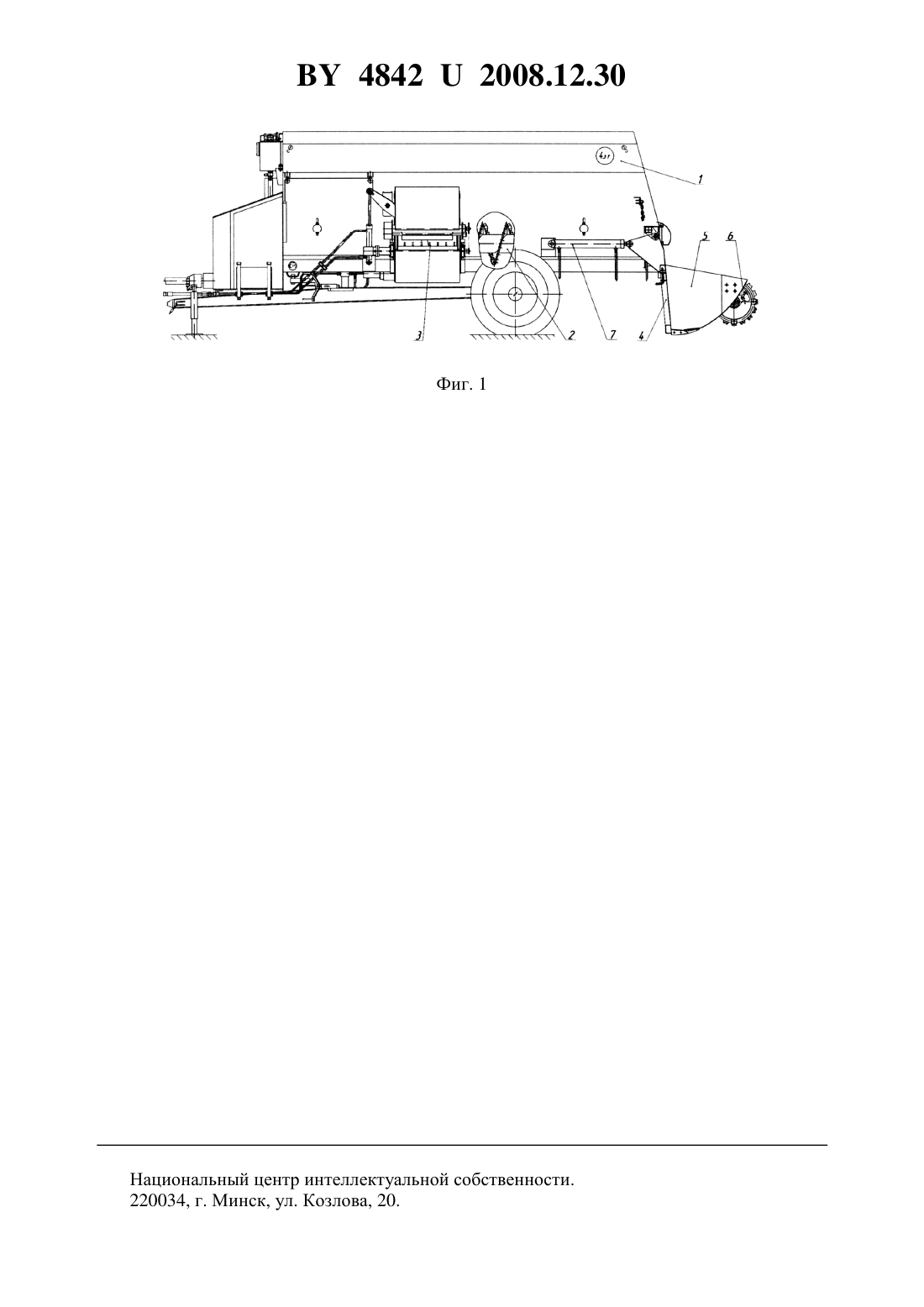

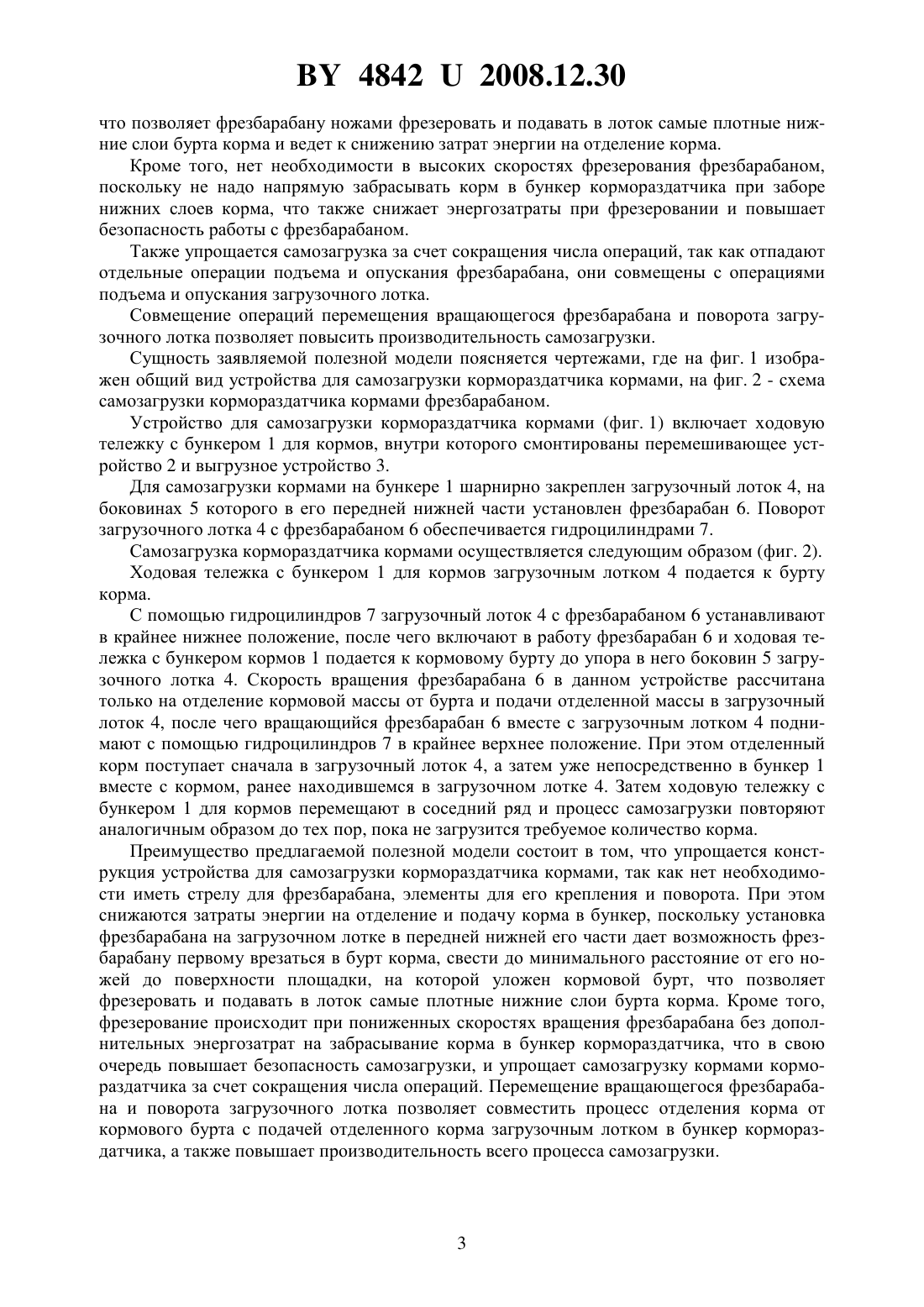

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ САМОЗАГРУЗКИ КОРМОРАЗДАТЧИКА КОРМАМИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Дашков Владимир Николаевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Казачнок Сергей Алексеевич Лукьяненко Олег Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Устройство для самозагрузки кормораздатчика кормами, содержащее бункер для кормов с ходовой тележкой, установленным фрезбарабаном и загрузочным лотком, отличающееся тем, что фрезбарабан установлен на загрузочном лотке в передней нижней его части.(56) 1. Каталог Техника для эффективного животноводства 0611805. - РНТБ, г. Минск. 2. Патент на полезную модель РБ 1079, 2003 (прототип). Полезная модель относится к механизации трудоемких процессов в животноводстве, в частности к самозагрузке кормораздатчика кормами. Известно устройство для самозагрузки кормораздатчика кормами с помощью фрезбарабана и загрузочного транспортера, установленных на самоходном кормораздатчике 1. Основными недостатками такого устройства для самозагрузки кормораздатчика кормами является сложность технологического процесса самозагрузки, а также ограниченное применение из-за невозможности проезда в животноводческих помещениях. Кроме того, данное устройство для самозагрузки кормораздатчика кормами имеет повышенные затраты энергии, так как для транспортирования отделенной фрезбарабаном массы к бункеру кормораздатчика применяется дополнительное устройство - загрузочный транспортер, требующий затрат энергии на его привод. Наиболее близким к предлагаемой полезной модели является устройство для самозагрузки кормораздатчика кормами, включающее отделение от бурта и подачу в бункер кормораздатчика кормовой массы, путем перемещения вращающегося фрезбарабана и загрузочного лотка, шарнирно установленных на бункере кормораздатчика со смешивающим и выгрузным устройствами 2 (прототип). Основным недостатком такого устройства для самозагрузки кормораздатчика кормами является также сложность технологического процесса самозагрузки. При самозагрузке кормораздатчика кормами данным устройством параллельно выполняются операции по подъему и опусканию вращающегося фрезбарабана и загрузочного лотка. Для их осуществления на бункере кормораздатчика шарнирно, посредством стрелы, балки, элементов их крепления и поворота установлены фрезбарабан и загрузочный лоток, что влечет за собой увеличение времени загрузки, а следовательно снижается производительность, увеличиваются удельные затраты энергии и металла на выполнение технологического процесса. При данной схеме установки фрезбарабана расстояние от ножей до поверхности площадки, на которой уложен кормовой бурт, значительно по величине, поэтому самые плотные нижние слои бурта корма не фрезеруются его активными ножами, а отделяются и подбираются пассивными зубьями загрузочного лотка, что требует приложения значительных усилий и ведет к повышению затрат энергии на отделение корма. Кроме того, для забора и подачи напрямую в бункер нижних слоев корма возникает необходимость фрезерования фрезбарабаном на высоких скоростях, что повышает энергозатраты и опасность получения травм при самозагрузке. Задачей предлагаемой полезной модели является упрощение устройства для самозагрузки кормораздатчика кормами при повышении производительности, безопасности со снижением энергозатрат. Указанный технический результат достигается тем, что в устройстве для самозагрузки кормораздатчика кормами, содержащем бункер для кормов с ходовой тележкой, установленным фрезбарабаном и загрузочным лотком, фрезбарабан установлен на загрузочном лотке в передней нижней его части. Это позволяет упростить конструкцию устройства для самозагрузки кормами кормораздатчика нет необходимости иметь стрелу для фрезбарабана, элементы для его крепления и поворота. При этом установка фрезбарабана на загрузочном лотке в передней нижней его части дает возможность фрезбарабану первому врезаться в бурт корма, свести до минимального расстояние от его ножей до поверхности площадки, на которой уложен кормовой бурт,2 48422008.12.30 что позволяет фрезбарабану ножами фрезеровать и подавать в лоток самые плотные нижние слои бурта корма и ведет к снижению затрат энергии на отделение корма. Кроме того, нет необходимости в высоких скоростях фрезерования фрезбарабаном,поскольку не надо напрямую забрасывать корм в бункер кормораздатчика при заборе нижних слоев корма, что также снижает энергозатраты при фрезеровании и повышает безопасность работы с фрезбарабаном. Также упрощается самозагрузка за счет сокращения числа операций, так как отпадают отдельные операции подъема и опускания фрезбарабана, они совмещены с операциями подъема и опускания загрузочного лотка. Совмещение операций перемещения вращающегося фрезбарабана и поворота загрузочного лотка позволяет повысить производительность самозагрузки. Сущность заявляемой полезной модели поясняется чертежами, где на фиг. 1 изображен общий вид устройства для самозагрузки кормораздатчика кормами, на фиг. 2 - схема самозагрузки кормораздатчика кормами фрезбарабаном. Устройство для самозагрузки кормораздатчика кормами (фиг. 1) включает ходовую тележку с бункером 1 для кормов, внутри которого смонтированы перемешивающее устройство 2 и выгрузное устройство 3. Для самозагрузки кормами на бункере 1 шарнирно закреплен загрузочный лоток 4, на боковинах 5 которого в его передней нижней части установлен фрезбарабан 6. Поворот загрузочного лотка 4 с фрезбарабаном 6 обеспечивается гидроцилиндрами 7. Самозагрузка кормораздатчика кормами осуществляется следующим образом (фиг. 2). Ходовая тележка с бункером 1 для кормов загрузочным лотком 4 подается к бурту корма. С помощью гидроцилиндров 7 загрузочный лоток 4 с фрезбарабаном 6 устанавливают в крайнее нижнее положение, после чего включают в работу фрезбарабан 6 и ходовая тележка с бункером кормов 1 подается к кормовому бурту до упора в него боковин 5 загрузочного лотка 4. Скорость вращения фрезбарабана 6 в данном устройстве рассчитана только на отделение кормовой массы от бурта и подачи отделенной массы в загрузочный лоток 4, после чего вращающийся фрезбарабан 6 вместе с загрузочным лотком 4 поднимают с помощью гидроцилиндров 7 в крайнее верхнее положение. При этом отделенный корм поступает сначала в загрузочный лоток 4, а затем уже непосредственно в бункер 1 вместе с кормом, ранее находившемся в загрузочном лотке 4. Затем ходовую тележку с бункером 1 для кормов перемещают в соседний ряд и процесс самозагрузки повторяют аналогичным образом до тех пор, пока не загрузится требуемое количество корма. Преимущество предлагаемой полезной модели состоит в том, что упрощается конструкция устройства для самозагрузки кормораздатчика кормами, так как нет необходимости иметь стрелу для фрезбарабана, элементы для его крепления и поворота. При этом снижаются затраты энергии на отделение и подачу корма в бункер, поскольку установка фрезбарабана на загрузочном лотке в передней нижней его части дает возможность фрезбарабану первому врезаться в бурт корма, свести до минимального расстояние от его ножей до поверхности площадки, на которой уложен кормовой бурт, что позволяет фрезеровать и подавать в лоток самые плотные нижние слои бурта корма. Кроме того,фрезерование происходит при пониженных скоростях вращения фрезбарабана без дополнительных энергозатрат на забрасывание корма в бункер кормораздатчика, что в свою очередь повышает безопасность самозагрузки, и упрощает самозагрузку кормами кормораздатчика за счет сокращения числа операций. Перемещение вращающегося фрезбарабана и поворота загрузочного лотка позволяет совместить процесс отделения корма от кормового бурта с подачей отделенного корма загрузочным лотком в бункер кормораздатчика, а также повышает производительность всего процесса самозагрузки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
