Способ загрузки кормами кормораздатчика и устройство для его осуществления

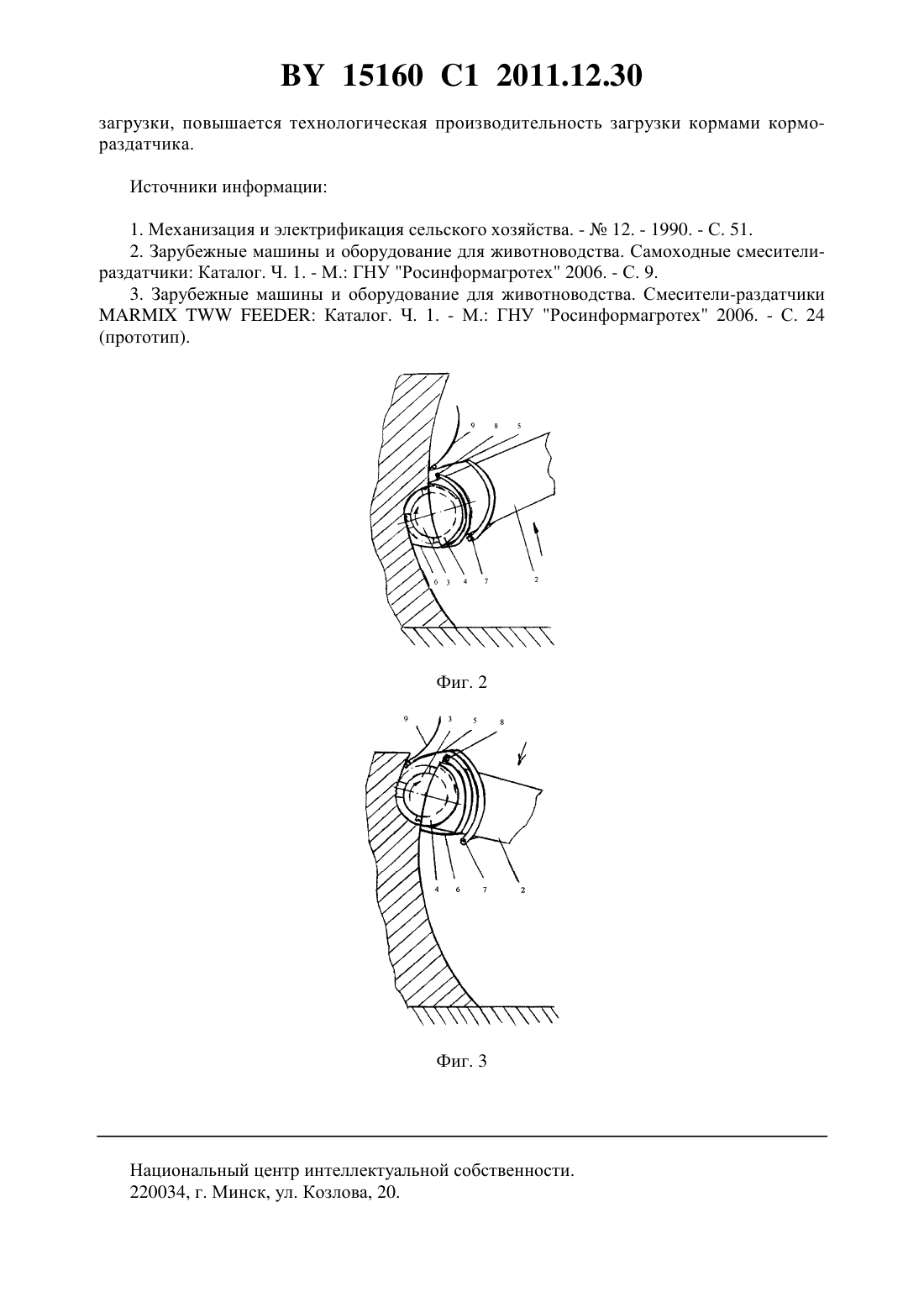

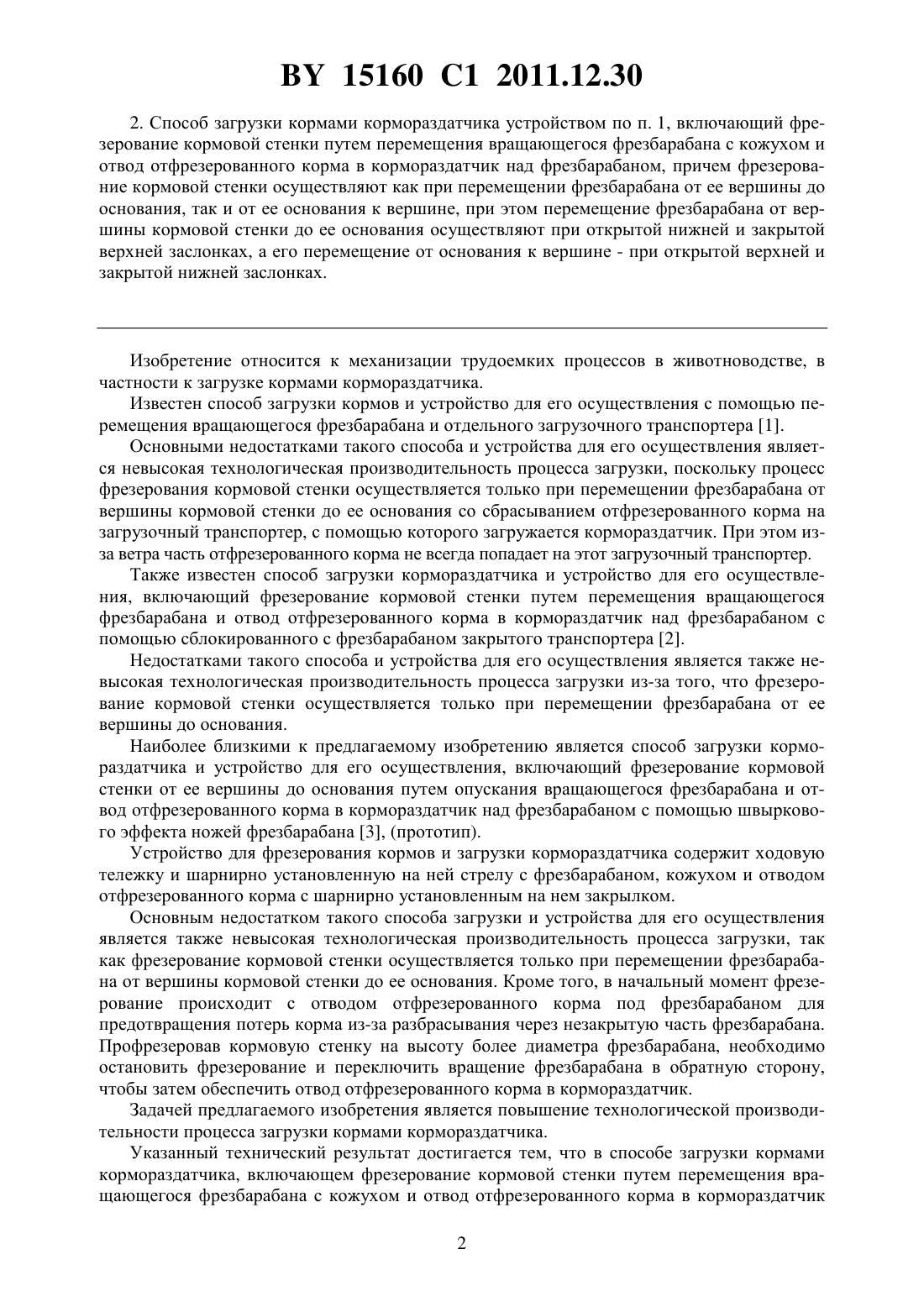

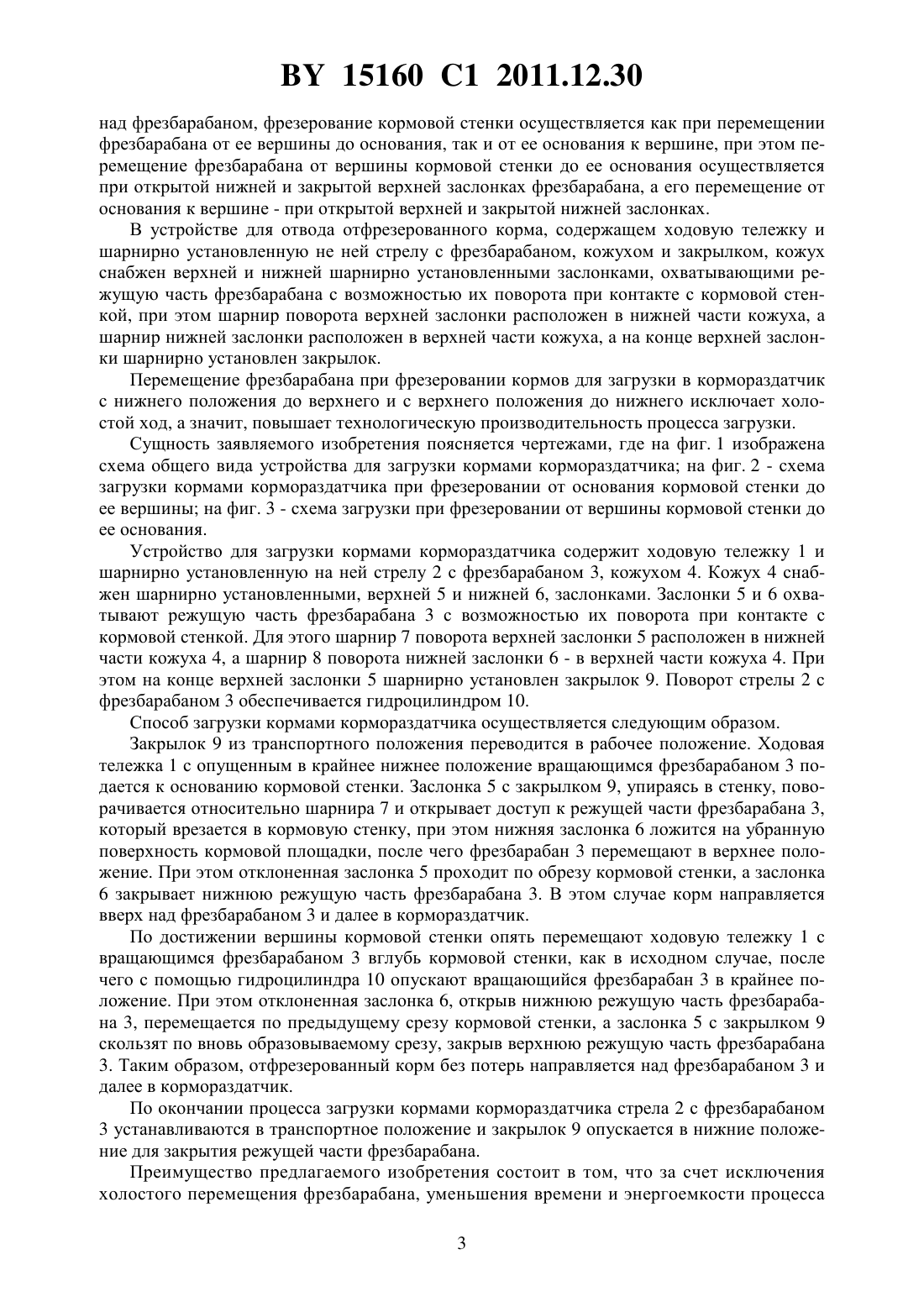

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ЗАГРУЗКИ КОРМАМИ КОРМОРАЗДАТЧИКА И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Самосюк Владимир Георгиевич Китиков Вадим Олегович Башко Юрий Александрович Жандаренко Олег Борисович Казачнок Сергей Алексеевич Лукьяненко Олег Иванович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(56) Зарубежные машины и оборудование для животноводства Каталог. Ч.1. - М. ФГНУ Росинформагротех, 2006. - С. 24.1079 , 2003.4781 , 2008.1542473 1, 1990.1419632 1, 1988.2229799 1, 2004.1353370 1, 1987.(57) 1. Устройство для загрузки кормами кормораздатчика, содержащее ходовую тележку и шарнирно установленную на ней стрелу с фрезбарабаном, кожухом и закрылком, отличающееся тем, что кожух снабжен верхней и нижней шарнирно установленными заслонками, охватывающими режущую часть фрезбарабана с возможностью их поворота при контакте с кормовой стенкой, при этом шарнир поворота верхней заслонки расположен в нижней части кожуха, а шарнир нижней заслонки расположен в верхней части кожуха, а закрылок шарнирно установлен на конце верхней заслонки. 15160 1 2011.12.30 2. Способ загрузки кормами кормораздатчика устройством по п. 1, включающий фрезерование кормовой стенки путем перемещения вращающегося фрезбарабана с кожухом и отвод отфрезерованного корма в кормораздатчик над фрезбарабаном, причем фрезерование кормовой стенки осуществляют как при перемещении фрезбарабана от ее вершины до основания, так и от ее основания к вершине, при этом перемещение фрезбарабана от вершины кормовой стенки до ее основания осуществляют при открытой нижней и закрытой верхней заслонках, а его перемещение от основания к вершине - при открытой верхней и закрытой нижней заслонках. Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к загрузке кормами кормораздатчика. Известен способ загрузки кормов и устройство для его осуществления с помощью перемещения вращающегося фрезбарабана и отдельного загрузочного транспортера 1. Основными недостатками такого способа и устройства для его осуществления является невысокая технологическая производительность процесса загрузки, поскольку процесс фрезерования кормовой стенки осуществляется только при перемещении фрезбарабана от вершины кормовой стенки до ее основания со сбрасыванием отфрезерованного корма на загрузочный транспортер, с помощью которого загружается кормораздатчик. При этом изза ветра часть отфрезерованного корма не всегда попадает на этот загрузочный транспортер. Также известен способ загрузки кормораздатчика и устройство для его осуществления, включающий фрезерование кормовой стенки путем перемещения вращающегося фрезбарабана и отвод отфрезерованного корма в кормораздатчик над фрезбарабаном с помощью сблокированного с фрезбарабаном закрытого транспортера 2. Недостатками такого способа и устройства для его осуществления является также невысокая технологическая производительность процесса загрузки из-за того, что фрезерование кормовой стенки осуществляется только при перемещении фрезбарабана от ее вершины до основания. Наиболее близкими к предлагаемому изобретению является способ загрузки кормораздатчика и устройство для его осуществления, включающий фрезерование кормовой стенки от ее вершины до основания путем опускания вращающегося фрезбарабана и отвод отфрезерованного корма в кормораздатчик над фрезбарабаном с помощью швыркового эффекта ножей фрезбарабана 3, (прототип). Устройство для фрезерования кормов и загрузки кормораздатчика содержит ходовую тележку и шарнирно установленную на ней стрелу с фрезбарабаном, кожухом и отводом отфрезерованного корма с шарнирно установленным на нем закрылком. Основным недостатком такого способа загрузки и устройства для его осуществления является также невысокая технологическая производительность процесса загрузки, так как фрезерование кормовой стенки осуществляется только при перемещении фрезбарабана от вершины кормовой стенки до ее основания. Кроме того, в начальный момент фрезерование происходит с отводом отфрезерованного корма под фрезбарабаном для предотвращения потерь корма из-за разбрасывания через незакрытую часть фрезбарабана. Профрезеровав кормовую стенку на высоту более диаметра фрезбарабана, необходимо остановить фрезерование и переключить вращение фрезбарабана в обратную сторону,чтобы затем обеспечить отвод отфрезерованного корма в кормораздатчик. Задачей предлагаемого изобретения является повышение технологической производительности процесса загрузки кормами кормораздатчика. Указанный технический результат достигается тем, что в способе загрузки кормами кормораздатчика, включающем фрезерование кормовой стенки путем перемещения вращающегося фрезбарабана с кожухом и отвод отфрезерованного корма в кормораздатчик 2 15160 1 2011.12.30 над фрезбарабаном, фрезерование кормовой стенки осуществляется как при перемещении фрезбарабана от ее вершины до основания, так и от ее основания к вершине, при этом перемещение фрезбарабана от вершины кормовой стенки до ее основания осуществляется при открытой нижней и закрытой верхней заслонках фрезбарабана, а его перемещение от основания к вершине - при открытой верхней и закрытой нижней заслонках. В устройстве для отвода отфрезерованного корма, содержащем ходовую тележку и шарнирно установленную не ней стрелу с фрезбарабаном, кожухом и закрылком, кожух снабжен верхней и нижней шарнирно установленными заслонками, охватывающими режущую часть фрезбарабана с возможностью их поворота при контакте с кормовой стенкой, при этом шарнир поворота верхней заслонки расположен в нижней части кожуха, а шарнир нижней заслонки расположен в верхней части кожуха, а на конце верхней заслонки шарнирно установлен закрылок. Перемещение фрезбарабана при фрезеровании кормов для загрузки в кормораздатчик с нижнего положения до верхнего и с верхнего положения до нижнего исключает холостой ход, а значит, повышает технологическую производительность процесса загрузки. Сущность заявляемого изобретения поясняется чертежами, где на фиг. 1 изображена схема общего вида устройства для загрузки кормами кормораздатчика на фиг. 2 - схема загрузки кормами кормораздатчика при фрезеровании от основания кормовой стенки до ее вершины на фиг. 3 - схема загрузки при фрезеровании от вершины кормовой стенки до ее основания. Устройство для загрузки кормами кормораздатчика содержит ходовую тележку 1 и шарнирно установленную на ней стрелу 2 с фрезбарабаном 3, кожухом 4. Кожух 4 снабжен шарнирно установленными, верхней 5 и нижней 6, заслонками. Заслонки 5 и 6 охватывают режущую часть фрезбарабана 3 с возможностью их поворота при контакте с кормовой стенкой. Для этого шарнир 7 поворота верхней заслонки 5 расположен в нижней части кожуха 4, а шарнир 8 поворота нижней заслонки 6 - в верхней части кожуха 4. При этом на конце верхней заслонки 5 шарнирно установлен закрылок 9. Поворот стрелы 2 с фрезбарабаном 3 обеспечивается гидроцилиндром 10. Способ загрузки кормами кормораздатчика осуществляется следующим образом. Закрылок 9 из транспортного положения переводится в рабочее положение. Ходовая тележка 1 с опущенным в крайнее нижнее положение вращающимся фрезбарабаном 3 подается к основанию кормовой стенки. Заслонка 5 с закрылком 9, упираясь в стенку, поворачивается относительно шарнира 7 и открывает доступ к режущей части фрезбарабана 3,который врезается в кормовую стенку, при этом нижняя заслонка 6 ложится на убранную поверхность кормовой площадки, после чего фрезбарабан 3 перемещают в верхнее положение. При этом отклоненная заслонка 5 проходит по обрезу кормовой стенки, а заслонка 6 закрывает нижнюю режущую часть фрезбарабана 3. В этом случае корм направляется вверх над фрезбарабаном 3 и далее в кормораздатчик. По достижении вершины кормовой стенки опять перемещают ходовую тележку 1 с вращающимся фрезбарабаном 3 вглубь кормовой стенки, как в исходном случае, после чего с помощью гидроцилиндра 10 опускают вращающийся фрезбарабан 3 в крайнее положение. При этом отклоненная заслонка 6, открыв нижнюю режущую часть фрезбарабана 3, перемещается по предыдущему срезу кормовой стенки, а заслонка 5 с закрылком 9 скользят по вновь образовываемому срезу, закрыв верхнюю режущую часть фрезбарабана 3. Таким образом, отфрезерованный корм без потерь направляется над фрезбарабаном 3 и далее в кормораздатчик. По окончании процесса загрузки кормами кормораздатчика стрела 2 с фрезбарабаном 3 устанавливаются в транспортное положение и закрылок 9 опускается в нижние положение для закрытия режущей части фрезбарабана. Преимущество предлагаемого изобретения состоит в том, что за счет исключения холостого перемещения фрезбарабана, уменьшения времени и энергоемкости процесса 3 15160 1 2011.12.30 загрузки, повышается технологическая производительность загрузки кормами кормораздатчика. Источники информации 1. Механизация и электрификация сельского хозяйства. -12. - 1990. - С. 51. 2. Зарубежные машины и оборудование для животноводства. Самоходные смесителираздатчики Каталог. Ч. 1. - М. ГНУ Росинформагротех 2006. - С. 9. 3. Зарубежные машины и оборудование для животноводства. Смесители-раздатчикиКаталог. Ч. 1. - М. ГНУ Росинформагротех 2006. - С. 24 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
