Прокатный стан

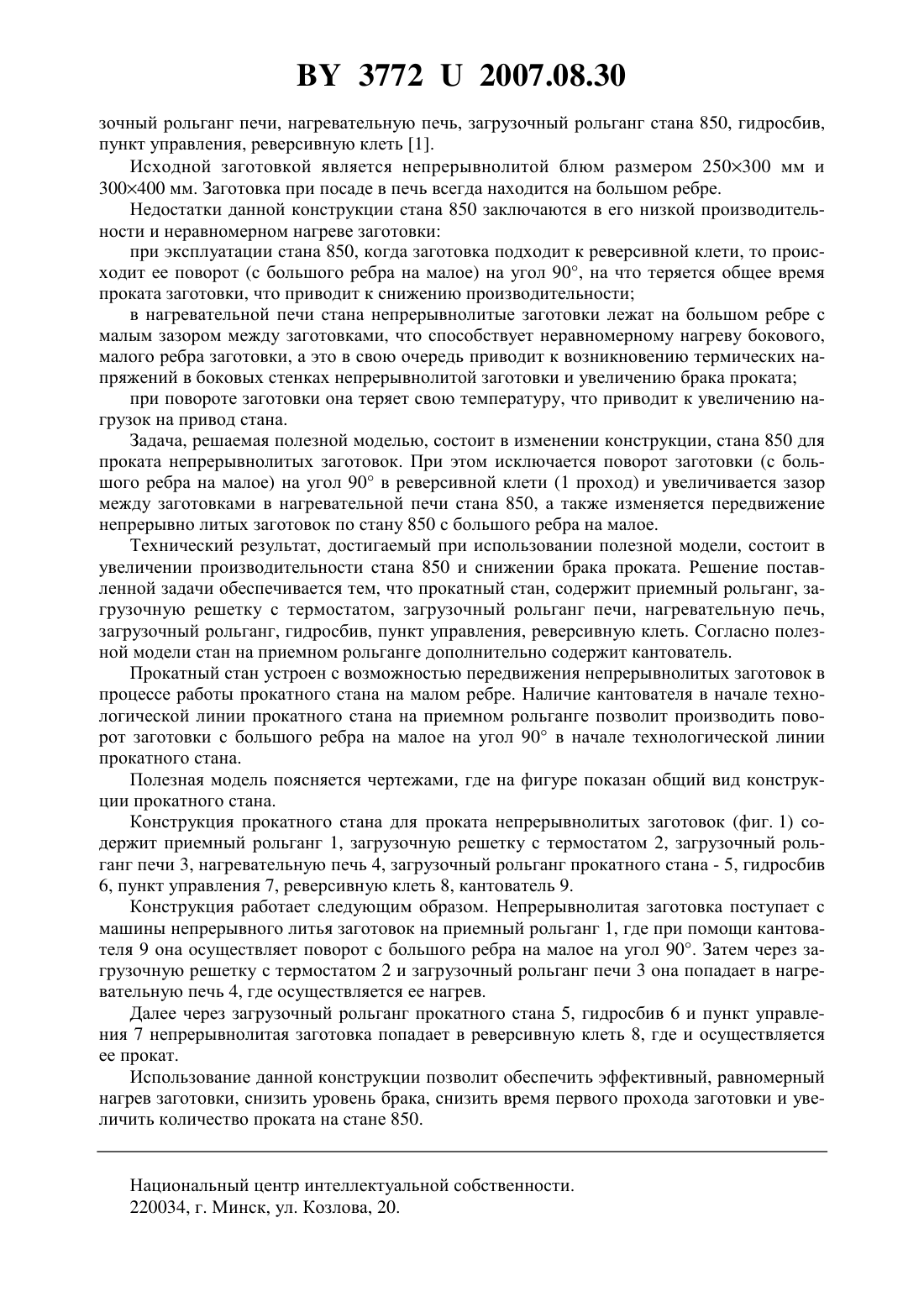

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Андрианов Николай Викторович Маточкин Виктор Аркадьевич Андрианов Дмитрий Николаевич Прохоренко Виктор Николаевич Шибченко Виталий Викторович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Прокатный стан, содержащий приемный рольганг, загрузочную решетку с термостатом, загрузочный рольганг печи, нагревательную печь, загрузочный рольганг прокатного стана, гидросбив, пункт управления, реверсивную клеть, отличающийся тем, что он на приемном рольганге дополнительно содержит кантователь. 2. Стан по п. 1, отличающийся тем, что он устроен с возможностью передвижения непрерывнолитых заготовок в процессе работы прокатного стана на малом ребре.(56) 1. Тимошпольский В.И., Андрианов Н.В., Жучков С.М. и др. Производство высокоуглеродистой катанки на металлургических агрегатах высшего технического уровня. - Мн. Белорусская наука, 2004. - С. 47, рис 2.1. Полезная модель относится к прокатному производству, а именно к способам прокатки на реверсивных, обжимных, непрерывно-заготовочных и крупносортных станах преимущественно для производства проката. В качестве прототипа принята конструкция стана 850 для проката непрерывнолитых заготовок, содержащая приемный рольганг, загрузочную решетку с термостатом, загру 37722007.08.30 зочный рольганг печи, нагревательную печь, загрузочный рольганг стана 850, гидросбив,пункт управления, реверсивную клеть 1. Исходной заготовкой является непрерывнолитой блюм размером 250300 мм и 300400 мм. Заготовка при посаде в печь всегда находится на большом ребре. Недостатки данной конструкции стана 850 заключаются в его низкой производительности и неравномерном нагреве заготовки при эксплуатации стана 850, когда заготовка подходит к реверсивной клети, то происходит ее поворот (с большого ребра на малое) на угол 90, на что теряется общее время проката заготовки, что приводит к снижению производительности в нагревательной печи стана непрерывнолитые заготовки лежат на большом ребре с малым зазором между заготовками, что способствует неравномерному нагреву бокового,малого ребра заготовки, а это в свою очередь приводит к возникновению термических напряжений в боковых стенках непрерывнолитой заготовки и увеличению брака проката при повороте заготовки она теряет свою температуру, что приводит к увеличению нагрузок на привод стана. Задача, решаемая полезной моделью, состоит в изменении конструкции, стана 850 для проката непрерывнолитых заготовок. При этом исключается поворот заготовки (с большого ребра на малое) на угол 90 в реверсивной клети (1 проход) и увеличивается зазор между заготовками в нагревательной печи стана 850, а также изменяется передвижение непрерывно литых заготовок по стану 850 с большого ребра на малое. Технический результат, достигаемый при использовании полезной модели, состоит в увеличении производительности стана 850 и снижении брака проката. Решение поставленной задачи обеспечивается тем, что прокатный стан, содержит приемный рольганг, загрузочную решетку с термостатом, загрузочный рольганг печи, нагревательную печь,загрузочный рольганг, гидросбив, пункт управления, реверсивную клеть. Согласно полезной модели стан на приемном рольганге дополнительно содержит кантователь. Прокатный стан устроен с возможностью передвижения непрерывнолитых заготовок в процессе работы прокатного стана на малом ребре. Наличие кантователя в начале технологической линии прокатного стана на приемном рольганге позволит производить поворот заготовки с большого ребра на малое на угол 90 в начале технологической линии прокатного стана. Полезная модель поясняется чертежами, где на фигуре показан общий вид конструкции прокатного стана. Конструкция прокатного стана для проката непрерывнолитых заготовок (фиг. 1) содержит приемный рольганг 1, загрузочную решетку с термостатом 2, загрузочный рольганг печи 3, нагревательную печь 4, загрузочный рольганг прокатного стана - 5, гидросбив 6, пункт управления 7, реверсивную клеть 8, кантователь 9. Конструкция работает следующим образом. Непрерывнолитая заготовка поступает с машины непрерывного литья заготовок на приемный рольганг 1, где при помощи кантователя 9 она осуществляет поворот с большого ребра на малое на угол 90. Затем через загрузочную решетку с термостатом 2 и загрузочный рольганг печи 3 она попадает в нагревательную печь 4, где осуществляется ее нагрев. Далее через загрузочный рольганг прокатного стана 5, гидросбив 6 и пункт управления 7 непрерывнолитая заготовка попадает в реверсивную клеть 8, где и осуществляется ее прокат. Использование данной конструкции позволит обеспечить эффективный, равномерный нагрев заготовки, снизить уровень брака, снизить время первого прохода заготовки и увеличить количество проката на стане 850. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
