Тепловая труба

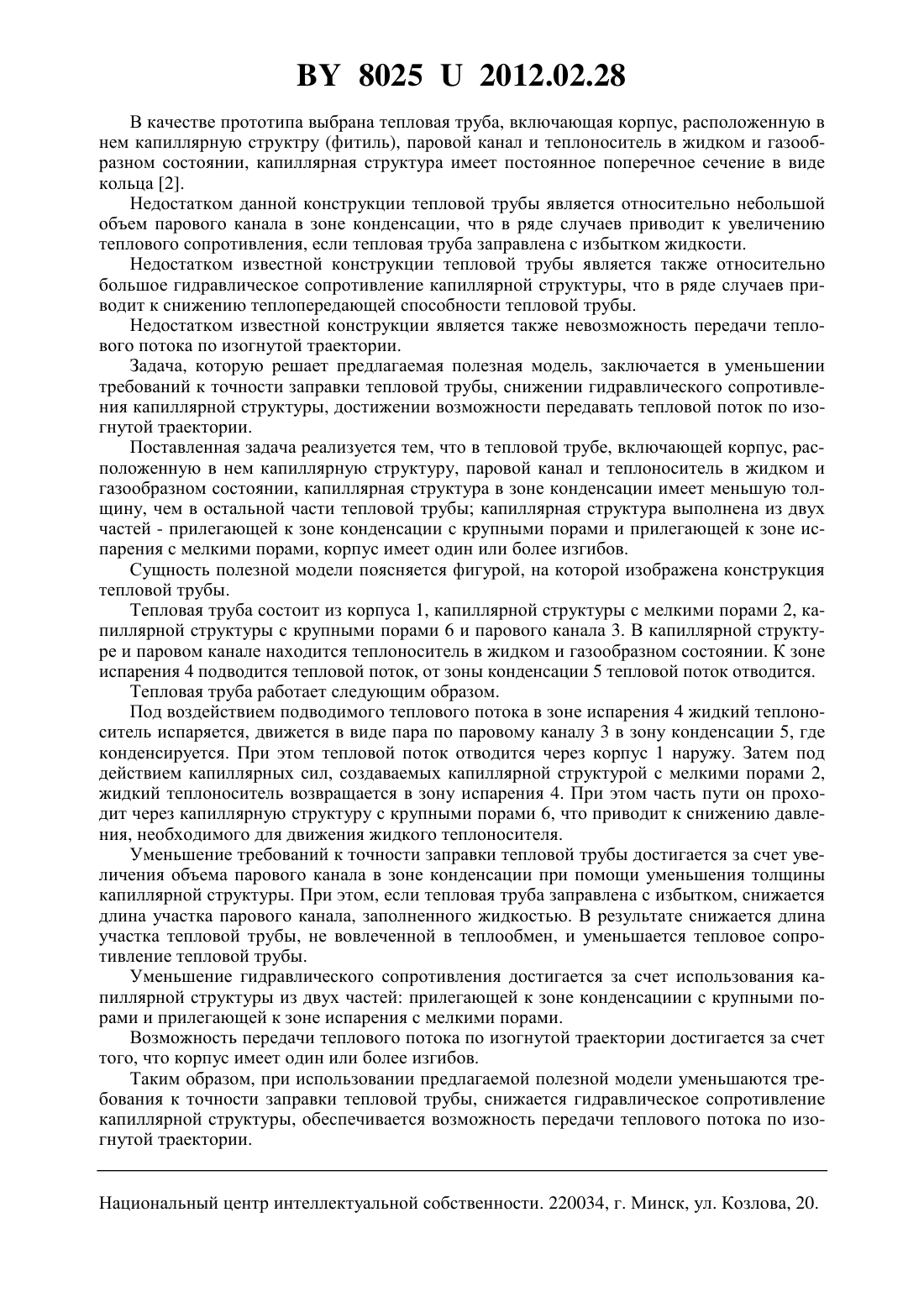

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии(72) Авторы Докторов Вячеслав Викторович Мазюк Виктор Васильевич Рак Анатолий Леонидович(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии(57) Тепловая труба, включающая корпус, расположенную в нем капиллярную структуру,паровой канал и теплоноситель в жидком и газообразном состоянии, отличающаяся тем,что капиллярная структура в зоне конденсации имеет меньшую толщину, чем в остальной части тепловой трубы при этом капиллярная структура состоит из двух частей - прилегающейя к зоне конденсации с крупными порами и прилегающей к зоне испарения с мелкими порами, корпус тепловой трубы имеет один или более изгибов.(56) 1. Хрусталев Д.К. Методика расчета теплопередающих характеристик низкотемпературных тепловых труб с открытыми продольными капиллярными каналами Автореф. дисс.канд. техн. наук 01.04.14 / Д.К.Хрусталев ИТМО. - Минск, 1984. - С. 24. 2. Дан П.Д., Рей Д.А. Тепловые трубы Пер. с англ. - М. Энергия, 1979. - С. 11. Полезная модель относится к теплотехнике. Известна тепловая труба, включающая корпус, расположенную в нем капиллярную структуру, паровой канал и теплоноситель в жидком и газообразном состоянии, причем капиллярная структура представляет собой систему канавок, выполненных на внутренней поверхности корпуса 1. Недостаток известной тепловой трубы связан с тем, что данная капиллярная структура создает относительно небольшое капиллярное давление, что в целом ряде случаев не позволяет достигнуть требуемой теплопроводящей способности. 80252012.02.28 В качестве прототипа выбрана тепловая труба, включающая корпус, расположенную в нем капиллярную структру (фитиль), паровой канал и теплоноситель в жидком и газообразном состоянии, капиллярная структура имеет постоянное поперечное сечение в виде кольца 2. Недостатком данной конструкции тепловой трубы является относительно небольшой объем парового канала в зоне конденсации, что в ряде случаев приводит к увеличению теплового сопротивления, если тепловая труба заправлена с избытком жидкости. Недостатком известной конструкции тепловой трубы является также относительно большое гидравлическое сопротивление капиллярной структуры, что в ряде случаев приводит к снижению теплопередающей способности тепловой трубы. Недостатком известной конструкции является также невозможность передачи теплового потока по изогнутой траектории. Задача, которую решает предлагаемая полезная модель, заключается в уменьшении требований к точности заправки тепловой трубы, снижении гидравлического сопротивления капиллярной структуры, достижении возможности передавать тепловой поток по изогнутой траектории. Поставленная задача реализуется тем, что в тепловой трубе, включающей корпус, расположенную в нем капиллярную структуру, паровой канал и теплоноситель в жидком и газообразном состоянии, капиллярная структура в зоне конденсации имеет меньшую толщину, чем в остальной части тепловой трубы капиллярная структура выполнена из двух частей - прилегающей к зоне конденсации с крупными порами и прилегающей к зоне испарения с мелкими порами, корпус имеет один или более изгибов. Сущность полезной модели поясняется фигурой, на которой изображена конструкция тепловой трубы. Тепловая труба состоит из корпуса 1, капиллярной структуры с мелкими порами 2, капиллярной структуры с крупными порами 6 и парового канала 3. В капиллярной структуре и паровом канале находится теплоноситель в жидком и газообразном состоянии. К зоне испарения 4 подводится тепловой поток, от зоны конденсации 5 тепловой поток отводится. Тепловая труба работает следующим образом. Под воздействием подводимого теплового потока в зоне испарения 4 жидкий теплоноситель испаряется, движется в виде пара по паровому каналу 3 в зону конденсации 5, где конденсируется. При этом тепловой поток отводится через корпус 1 наружу. Затем под действием капиллярных сил, создаваемых капиллярной структурой с мелкими порами 2,жидкий теплоноситель возвращается в зону испарения 4. При этом часть пути он проходит через капиллярную структуру с крупными порами 6, что приводит к снижению давления, необходимого для движения жидкого теплоносителя. Уменьшение требований к точности заправки тепловой трубы достигается за счет увеличения объема парового канала в зоне конденсации при помощи уменьшения толщины капиллярной структуры. При этом, если тепловая труба заправлена с избытком, снижается длина участка парового канала, заполненного жидкостью. В результате снижается длина участка тепловой трубы, не вовлеченной в теплообмен, и уменьшается тепловое сопротивление тепловой трубы. Уменьшение гидравлического сопротивления достигается за счет использования капиллярной структуры из двух частей прилегающей к зоне конденсациии с крупными порами и прилегающей к зоне испарения с мелкими порами. Возможность передачи теплового потока по изогнутой траектории достигается за счет того, что корпус имеет один или более изгибов. Таким образом, при использовании предлагаемой полезной модели уменьшаются требования к точности заправки тепловой трубы, снижается гидравлическое сопротивление капиллярной структуры, обеспечивается возможность передачи теплового потока по изогнутой траектории. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
