Устройство для расточки кольцевых канавок

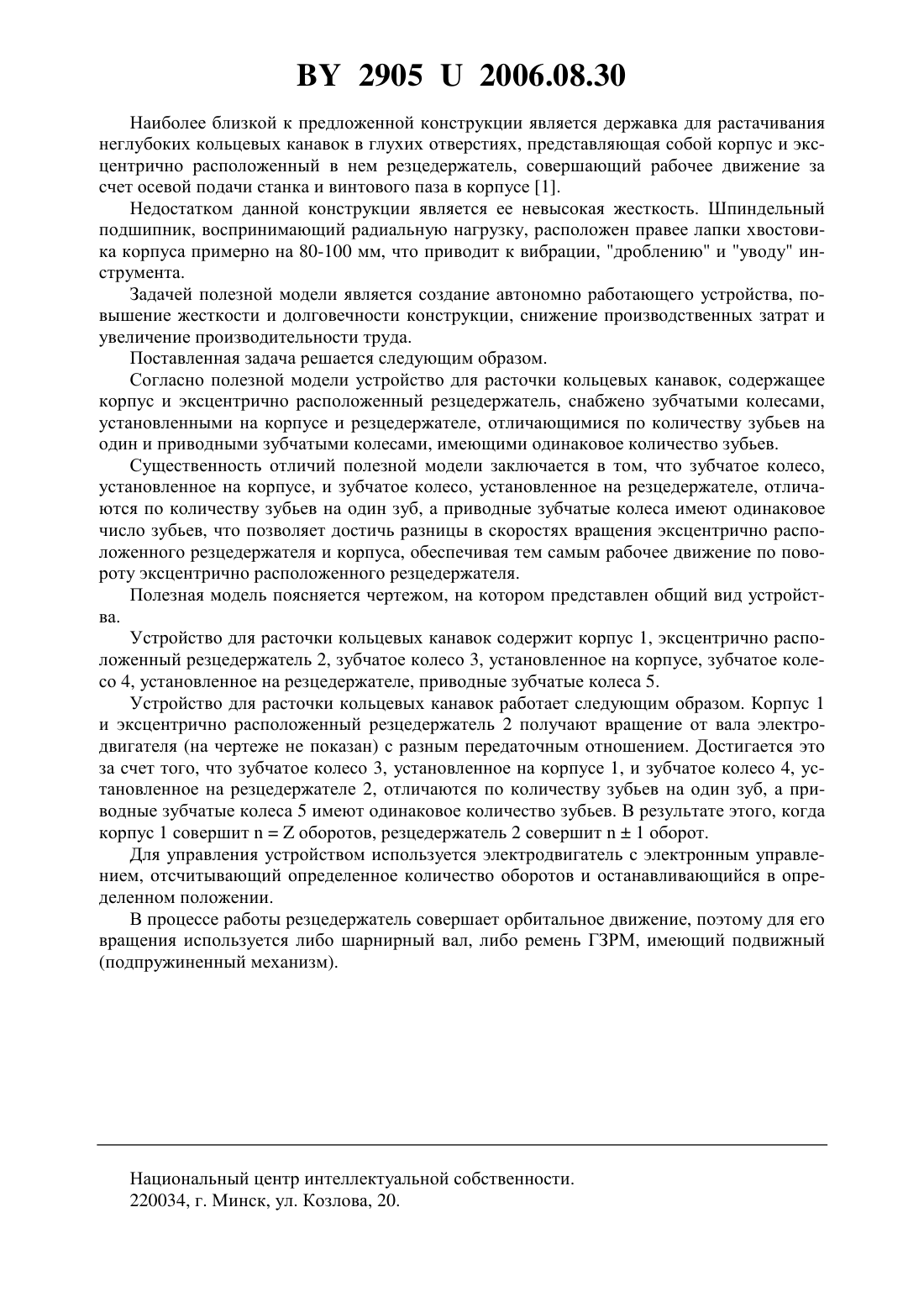

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РАСТОЧКИ КОЛЬЦЕВЫХ КАНАВОК(71) Заявитель Открытое акционерное общество Белкард(72) Авторы Кравченко Виктор Иванович Костюкович Геннадий Александрович Воропаев Олег Леонидович Семеняко Михаил Михайлович(73) Патентообладатель Открытое акционерное общество Белкард(57) Устройство для расточки кольцевых канавок, содержащее корпус и эксцентрично расположенный резцедержатель, отличающееся тем, что оно снабжено зубчатыми колесами,установленными на корпусе и резцедержателе, отличающимися количеством зубьев на один, а также приводными зубчатыми колесами с одинаковым количеством зубьев.(56) 1. МН 3647-62 - МН 3654-62. Инструмент вспомогательный и режущий для растачивания кольцевых канавок на сверлильных станках. - М. Стандартгиз, 1963. - С. 87. Полезная модель относится к области машиностроения, а именно к изготовлению кольцевых канавок в деталях, для которых затруднена токарная обработка, например обработка канавок под стопорные кольца в вилках и фланцах карданных валов. 29052006.08.30 Наиболее близкой к предложенной конструкции является державка для растачивания неглубоких кольцевых канавок в глухих отверстиях, представляющая собой корпус и эксцентрично расположенный в нем резцедержатель, совершающий рабочее движение за счет осевой подачи станка и винтового паза в корпусе 1. Недостатком данной конструкции является ее невысокая жесткость. Шпиндельный подшипник, воспринимающий радиальную нагрузку, расположен правее лапки хвостовика корпуса примерно на 80-100 мм, что приводит к вибрации, дроблению и уводу инструмента. Задачей полезной модели является создание автономно работающего устройства, повышение жесткости и долговечности конструкции, снижение производственных затрат и увеличение производительности труда. Поставленная задача решается следующим образом. Согласно полезной модели устройство для расточки кольцевых канавок, содержащее корпус и эксцентрично расположенный резцедержатель, снабжено зубчатыми колесами,установленными на корпусе и резцедержателе, отличающимися по количеству зубьев на один и приводными зубчатыми колесами, имеющими одинаковое количество зубьев. Существенность отличий полезной модели заключается в том, что зубчатое колесо,установленное на корпусе, и зубчатое колесо, установленное на резцедержателе, отличаются по количеству зубьев на один зуб, а приводные зубчатые колеса имеют одинаковое число зубьев, что позволяет достичь разницы в скоростях вращения эксцентрично расположенного резцедержателя и корпуса, обеспечивая тем самым рабочее движение по повороту эксцентрично расположенного резцедержателя. Полезная модель поясняется чертежом, на котором представлен общий вид устройства. Устройство для расточки кольцевых канавок содержит корпус 1, эксцентрично расположенный резцедержатель 2, зубчатое колесо 3, установленное на корпусе, зубчатое колесо 4, установленное на резцедержателе, приводные зубчатые колеса 5. Устройство для расточки кольцевых канавок работает следующим образом. Корпус 1 и эксцентрично расположенный резцедержатель 2 получают вращение от вала электродвигателя (на чертеже не показан) с разным передаточным отношением. Достигается это за счет того, что зубчатое колесо 3, установленное на корпусе 1, и зубчатое колесо 4, установленное на резцедержателе 2, отличаются по количеству зубьев на один зуб, а приводные зубчатые колеса 5 имеют одинаковое количество зубьев. В результате этого, когда корпус 1 совершитоборотов, резцедержатель 2 совершит 1 оборот. Для управления устройством используется электродвигатель с электронным управлением, отсчитывающий определенное количество оборотов и останавливающийся в определенном положении. В процессе работы резцедержатель совершает орбитальное движение, поэтому для его вращения используется либо шарнирный вал, либо ремень ГЗРМ, имеющий подвижный Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
