Верньерное устройство

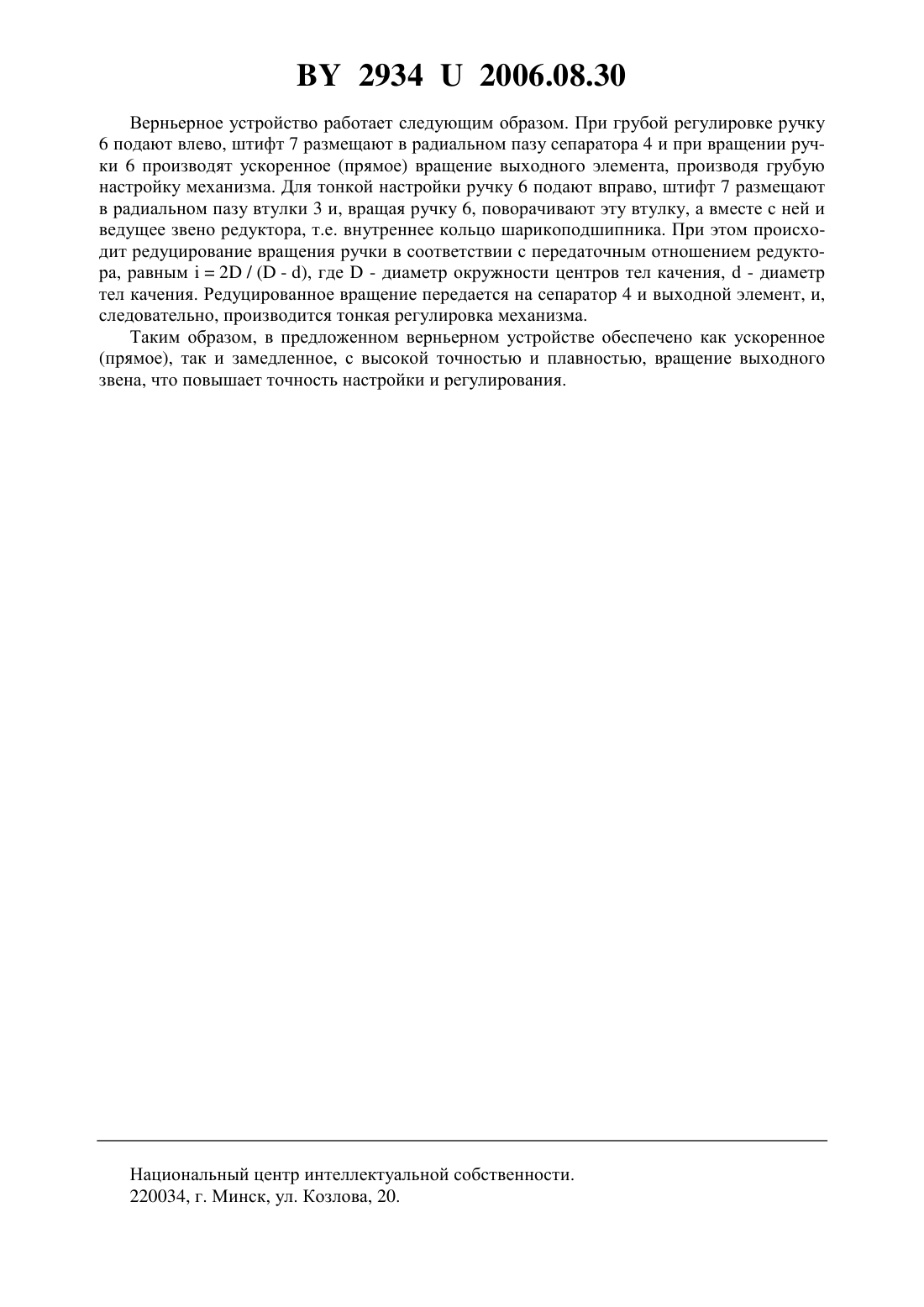

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Пашкевич Михаил Федорович Давыденко Дмитрий Владимирович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) Верньерное устройство, содержащее корпус, размещенный в корпусе механизм замедления, регулировочную ручку, связанный с ручкой приводной вал, имеющий возможность совместного с нею осевого перемещения, и выходной элемент, отличающееся тем, что механизм замедления выполнен в виде шарикоподшипника, наружное кольцо которого заторможено, сепаратор выполнен в виде тонкостенной втулки за одно целое с выходным элементом, внутреннее кольцо подшипника неподвижно связано с ведущим звеном, а приводной вал размещен в центральных отверстиях ведущего звена и выходного элемента и снабжен штифтом. 29342006.08.30 Полезная модель относится к механизмам настройки и регулирования элементов приборов и может быть использована для получения точных угловых перемещений. Известно верньерное устройство, содержащее корпус, ведомый вал, ручку, соединенную с корпусом резьбовым соединением, выполненную в виде стакана, внутри которого по центру дна выполнен палец с шаровой поверхностью, цилиндрическую пружину и бобышку, размещенную между пружиной и шаровой поверхностью пальца с возможностью скольжения вдоль внутренней полости цилиндрического корпуса 1. Недостатками данного устройства являются невозможность ускоренного (прямого) вращения выходного звена, а также низкая точность его вращения, обусловленная зависимостью угла поворота выходного звена от степени сжатия пружины, т.е. от шага резьбы на ручке устройства. Наиболее близким по технической сущности и получаемому результату к предлагаемому механизму является верньерный механизм, содержащий гибкий корпус, ручку с приводным валом, выходной элемент и механизм замедления, который содержит втулку и два ряда тел качения, расположенных в сепараторах. Посредством тел качения втулка кинематически связана с приводным валом. При этом сепаратор одного ряда тел качения жестко связан с гибким корпусом, а сепаратор другого ряда - с выходным элементом. Внешняя поверхность втулки сопряжена с внутренней поверхностью гибкого корпуса, а приводной вал установлен с возможностью осевого перемещения. Недостатками данного механизма также являются невозможность ускоренного (прямого) вращения выходного звена, так как выходное звено всегда воспринимает редуцированное вращение, а также низкая точность вращения выходного звена, причиной которой является наличие гибкого корпуса, предопределяющего высокую кинематическую погрешность. Задачей настоящей полезной модели является обеспечение как ускоренного (прямого),так и замедленного, с высокой точностью и плавностью, вращения выходного звена и, как следствие, повышение точности настройки и регулирования механизмов. Для решения указанной задачи в верньерном устройстве, содержащем корпус, размещенный в корпусе механизм замедления, регулировочную ручку, связанный с ручкой приводной вал, имеющий возможность совместного с нею осевого перемещения, и выходной элемент, согласно полезной модели, механизм замедления выполнен в виде стандартного шарикоподшипника, наружное кольцо которого заторможено, сепаратор выполнен в виде тонкостенной втулки за одно целое с выходным элементом, внутреннее кольцо подшипника неподвижно связано с ведущим звеном, а приводной вал размещен в центральных отверстиях ведущего звена и выходного элемента и снабжен штифтом. При таком конструктивном исполнении повышается точность и плавность работы устройства, так как сам подшипник является достаточно точным изделием, и не требуется изготовления специальных фрикционных колец, что существенно упрощает конструкцию. Сущность полезной модели поясняется фигурой, на которой изображено верньерное устройство. Верньерное устройство содержит корпус 1, в котором установлен механизм замедления - шарикоподшипник 2, во внутреннее кольцо которого запрессована втулка 3, являющаяся ведущим звеном редуктора. Стандартный сепаратор шарикоподшипника заменен тонкостенной втулкой 4, выполненной за одно целое с выходным элементом. Этот сепаратор является ведомым звеном шарикоподшипниковой передачи. В центральных отверстиях втулки 3 и выходного элемента 4 размещена ось 5 верньерного устройства, на одном конце которой закреплена регулировочная ручка 6, а на другом - штифт 7, служащий для вращения либо сепаратора 4 с выходным элементом, либо втулки 3 совместно с внутренним кольцом подшипника. Для создания натяга в шарикоподшипнике служат тарельчатая пружина 8 и распорная втулка 9. Тарельчатая пружина 8 опирается на антифрикционную шайбу 10. 2 29342006.08.30 Верньерное устройство работает следующим образом. При грубой регулировке ручку 6 подают влево, штифт 7 размещают в радиальном пазу сепаратора 4 и при вращении ручки 6 производят ускоренное (прямое) вращение выходного элемента, производя грубую настройку механизма. Для тонкой настройки ручку 6 подают вправо, штифт 7 размещают в радиальном пазу втулки 3 и, вращая ручку 6, поворачивают эту втулку, а вместе с ней и ведущее звено редуктора, т.е. внутреннее кольцо шарикоподшипника. При этом происходит редуцирование вращения ручки в соответствии с передаточным отношением редуктора, равным 2 / ( - ), где- диаметр окружности центров тел качения,- диаметр тел качения. Редуцированное вращение передается на сепаратор 4 и выходной элемент, и,следовательно, производится тонкая регулировка механизма. Таким образом, в предложенном верньерном устройстве обеспечено как ускоренное(прямое), так и замедленное, с высокой точностью и плавностью, вращение выходного звена, что повышает точность настройки и регулирования. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
