Станок труборасточной для двухсторонней расточки труб

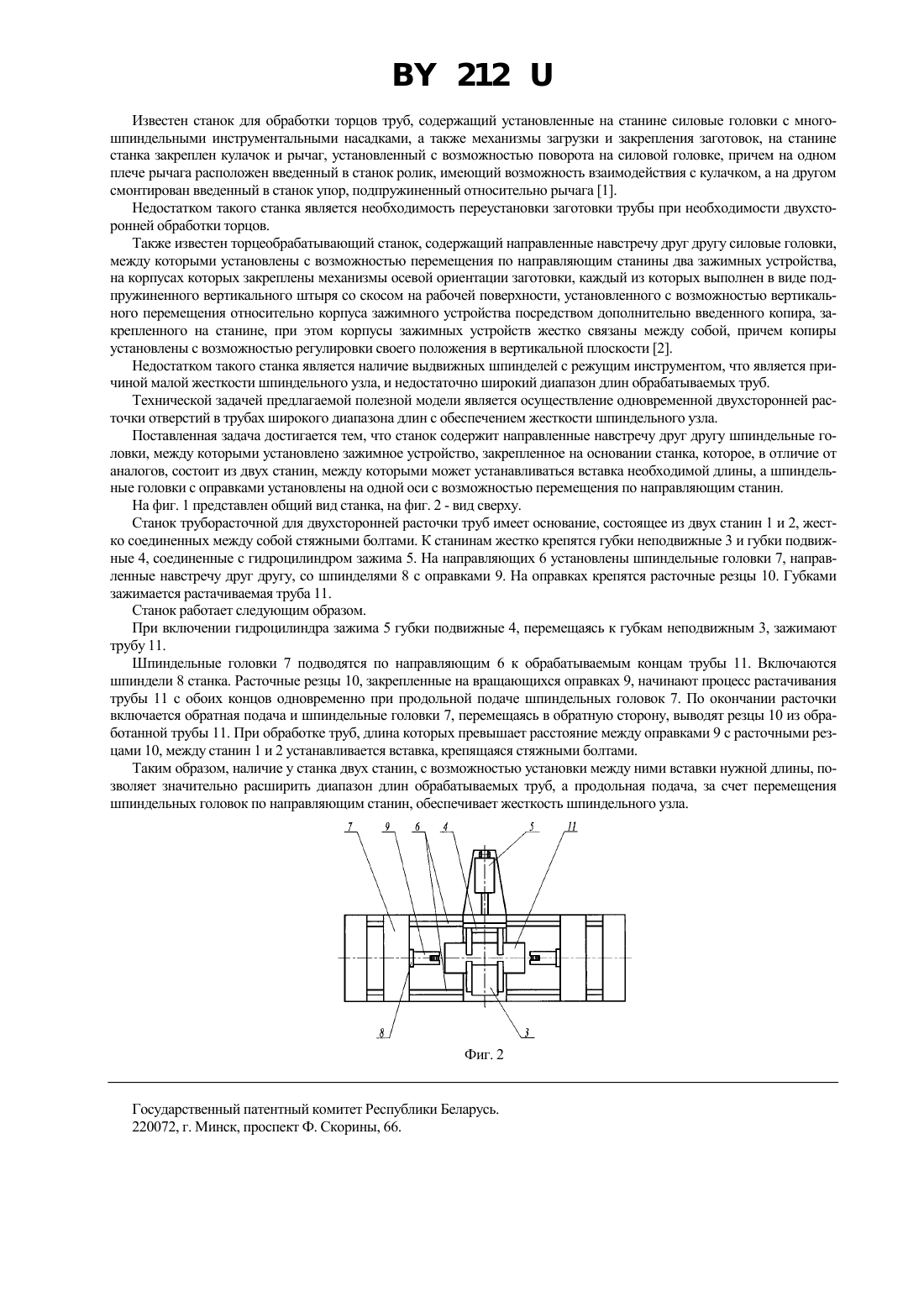

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СТАНОК ТРУБОРАСТОЧНОЙ ДЛЯ ДВУХСТОРОННЕЙ РАСТОЧКИ ТРУБ(71) Заявитель Институт проблем ресурсосбережения с опытным производством(73) Патентообладатель Институт проблем ресурсосбережения с опытным производством(57) Станок труборасточной для двухсторонней расточки труб, содержащий направленные навстречу друг другу шпиндельные головки, между которыми установлено зажимное устройство, закрепленное на основании станка, отличающийся тем, что основание его состоит из двух станин, между которыми может устанавливаться вставка необходимой длины, а шпиндельные головки с оправками установлены на одной оси с возможностью перемещения по направляющим станин.(56) 1. А.с. 1565584 СССР, МКИ 323 5/16. Станок для обработки торцов труб / Г.П. Уваров, В.М. Фомин,Ю.П. Татаринов (СССР). -4405240/25-08 Заявлено 06.04.88 Опубл. 23.05.90, Бюл.19 // Открытия. Изобретения.- 1990. -19. - С. 53. 2. А.с. 1563892 СССР, МКИ 3 В 237/00. Торцеобрабатывающий станок / А.М. Михайлец, В.А. Суровцев Научно-произв. Объединение по механизации и автоматизации произв-ва машин для хлопководства Технолог. -4534922/25-08 Заявлено 04.01.88 Опубл. 15.05.90 Бюл.18 // Открытия. Изобретения. - 1990. -18. - С. 68 (прототип). Фиг. 1 Полезная модель относится к машиностроению, а именно к производству металлорежущих станков и механической обработке преимущественно роликов для шахтных конвейеров. 212 Известен станок для обработки торцов труб, содержащий установленные на станине силовые головки с многошпиндельными инструментальными насадками, а также механизмы загрузки и закрепления заготовок, на станине станка закреплен кулачок и рычаг, установленный с возможностью поворота на силовой головке, причем на одном плече рычага расположен введенный в станок ролик, имеющий возможность взаимодействия с кулачком, а на другом смонтирован введенный в станок упор, подпружиненный относительно рычага 1. Недостатком такого станка является необходимость переустановки заготовки трубы при необходимости двухсторонней обработки торцов. Также известен торцеобрабатывающий станок, содержащий направленные навстречу друг другу силовые головки,между которыми установлены с возможностью перемещения по направляющим станины два зажимных устройства,на корпусах которых закреплены механизмы осевой ориентации заготовки, каждый из которых выполнен в виде подпружиненного вертикального штыря со скосом на рабочей поверхности, установленного с возможностью вертикального перемещения относительно корпуса зажимного устройства посредством дополнительно введенного копира, закрепленного на станине, при этом корпусы зажимных устройств жестко связаны между собой, причем копиры установлены с возможностью регулировки своего положения в вертикальной плоскости 2. Недостатком такого станка является наличие выдвижных шпинделей с режущим инструментом, что является причиной малой жесткости шпиндельного узла, и недостаточно широкий диапазон длин обрабатываемых труб. Технической задачей предлагаемой полезной модели является осуществление одновременной двухсторонней расточки отверстий в трубах широкого диапазона длин с обеспечением жесткости шпиндельного узла. Поставленная задача достигается тем, что станок содержит направленные навстречу друг другу шпиндельные головки, между которыми установлено зажимное устройство, закрепленное на основании станка, которое, в отличие от аналогов, состоит из двух станин, между которыми может устанавливаться вставка необходимой длины, а шпиндельные головки с оправками установлены на одной оси с возможностью перемещения по направляющим станин. На фиг. 1 представлен общий вид станка, на фиг. 2 - вид сверху. Станок труборасточной для двухсторонней расточки труб имеет основание, состоящее из двух станин 1 и 2, жестко соединенных между собой стяжными болтами. К станинам жестко крепятся губки неподвижные 3 и губки подвижные 4, соединенные с гидроцилиндром зажима 5. На направляющих 6 установлены шпиндельные головки 7, направленные навстречу друг другу, со шпинделями 8 с оправками 9. На оправках крепятся расточные резцы 10. Губками зажимается растачиваемая труба 11. Станок работает следующим образом. При включении гидроцилиндра зажима 5 губки подвижные 4, перемещаясь к губкам неподвижным 3, зажимают трубу 11. Шпиндельные головки 7 подводятся по направляющим 6 к обрабатываемым концам трубы 11. Включаются шпиндели 8 станка. Расточные резцы 10, закрепленные на вращающихся оправках 9, начинают процесс растачивания трубы 11 с обоих концов одновременно при продольной подаче шпиндельных головок 7. По окончании расточки включается обратная подача и шпиндельные головки 7, перемещаясь в обратную сторону, выводят резцы 10 из обработанной трубы 11. При обработке труб, длина которых превышает расстояние между оправками 9 с расточными резцами 10, между станин 1 и 2 устанавливается вставка, крепящаяся стяжными болтами. Таким образом, наличие у станка двух станин, с возможностью установки между ними вставки нужной длины, позволяет значительно расширить диапазон длин обрабатываемых труб, а продольная подача, за счет перемещения шпиндельных головок по направляющим станин, обеспечивает жесткость шпиндельного узла. Фиг. 2 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
