Ручное почвообрабатывающее орудие

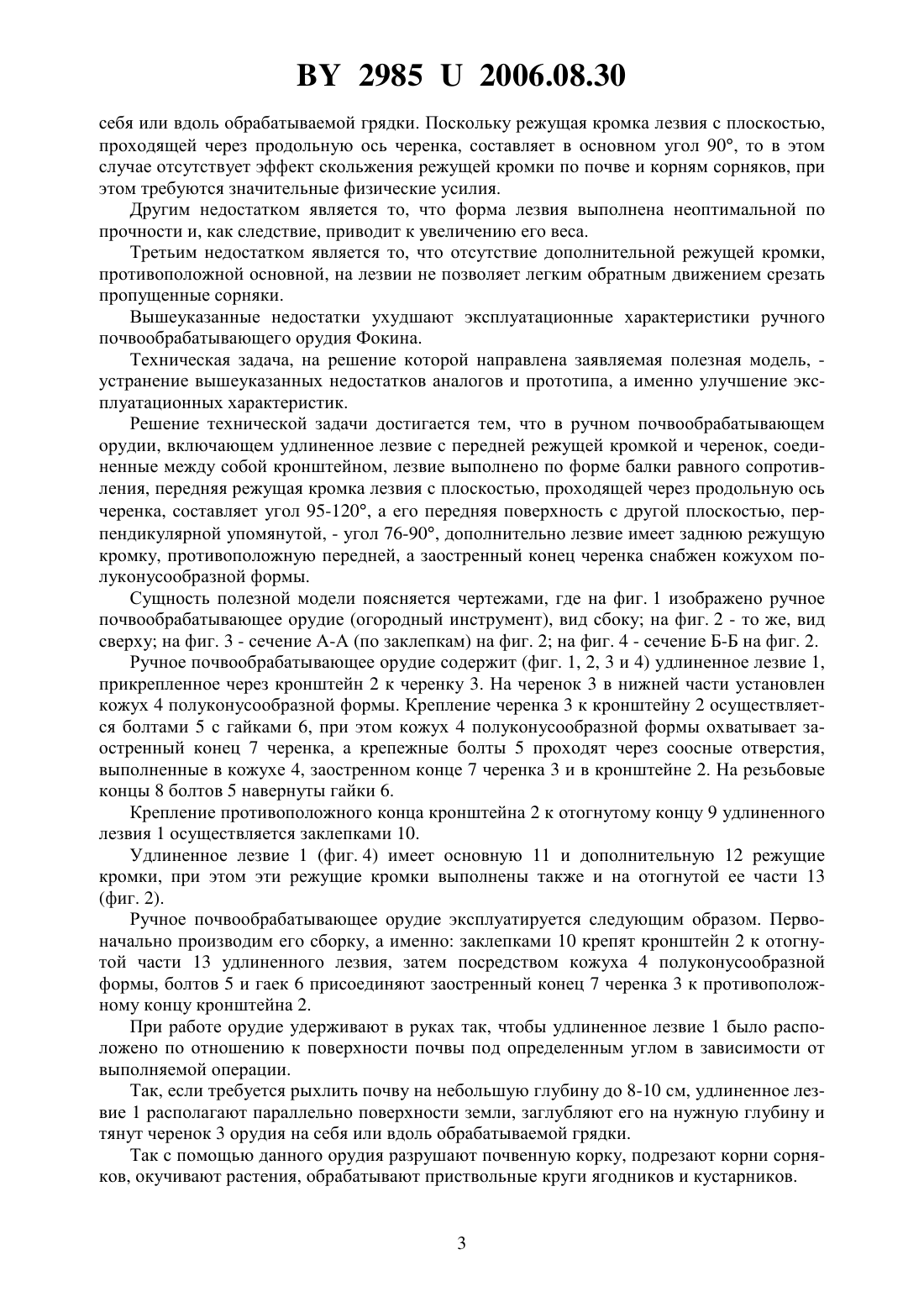

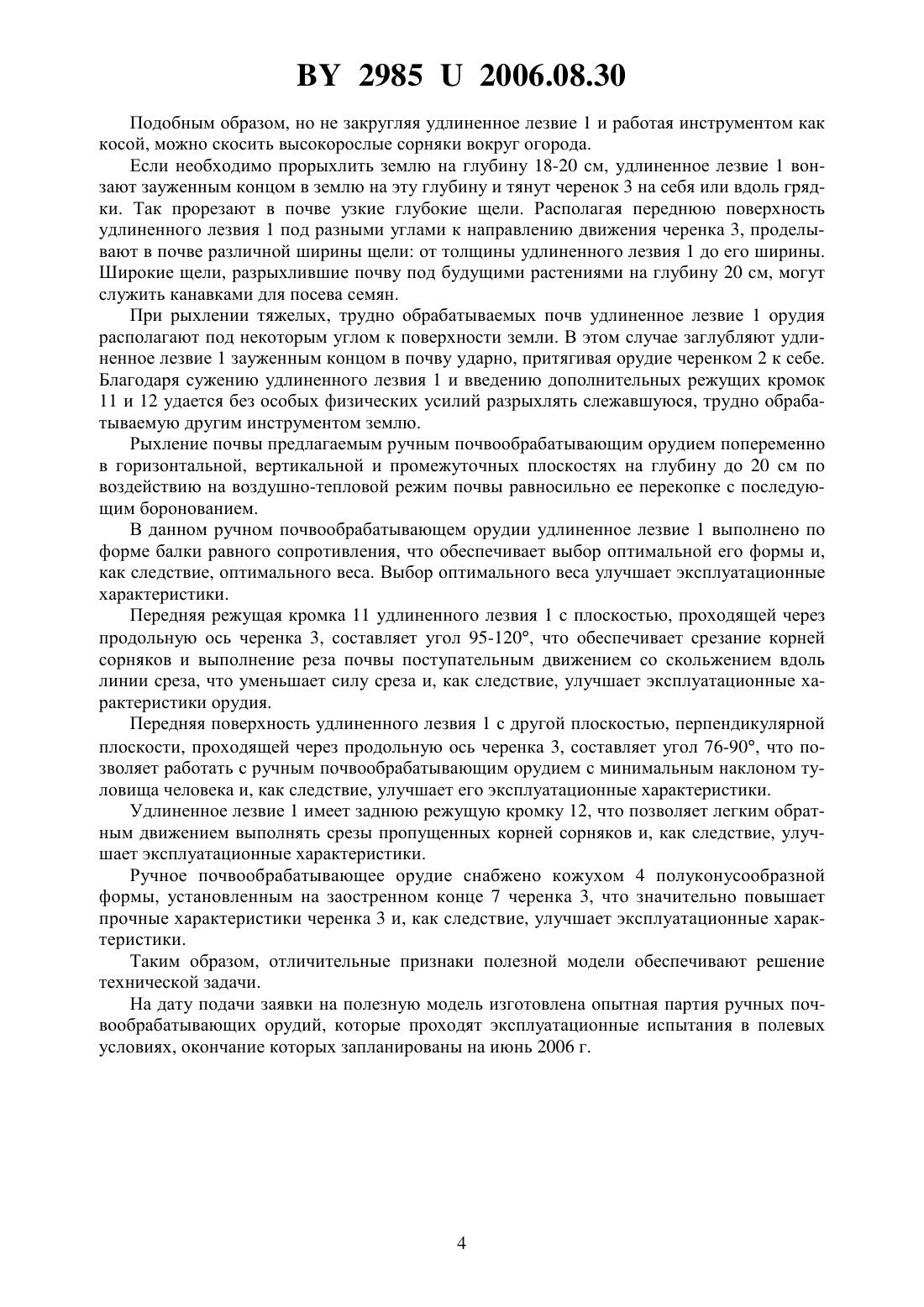

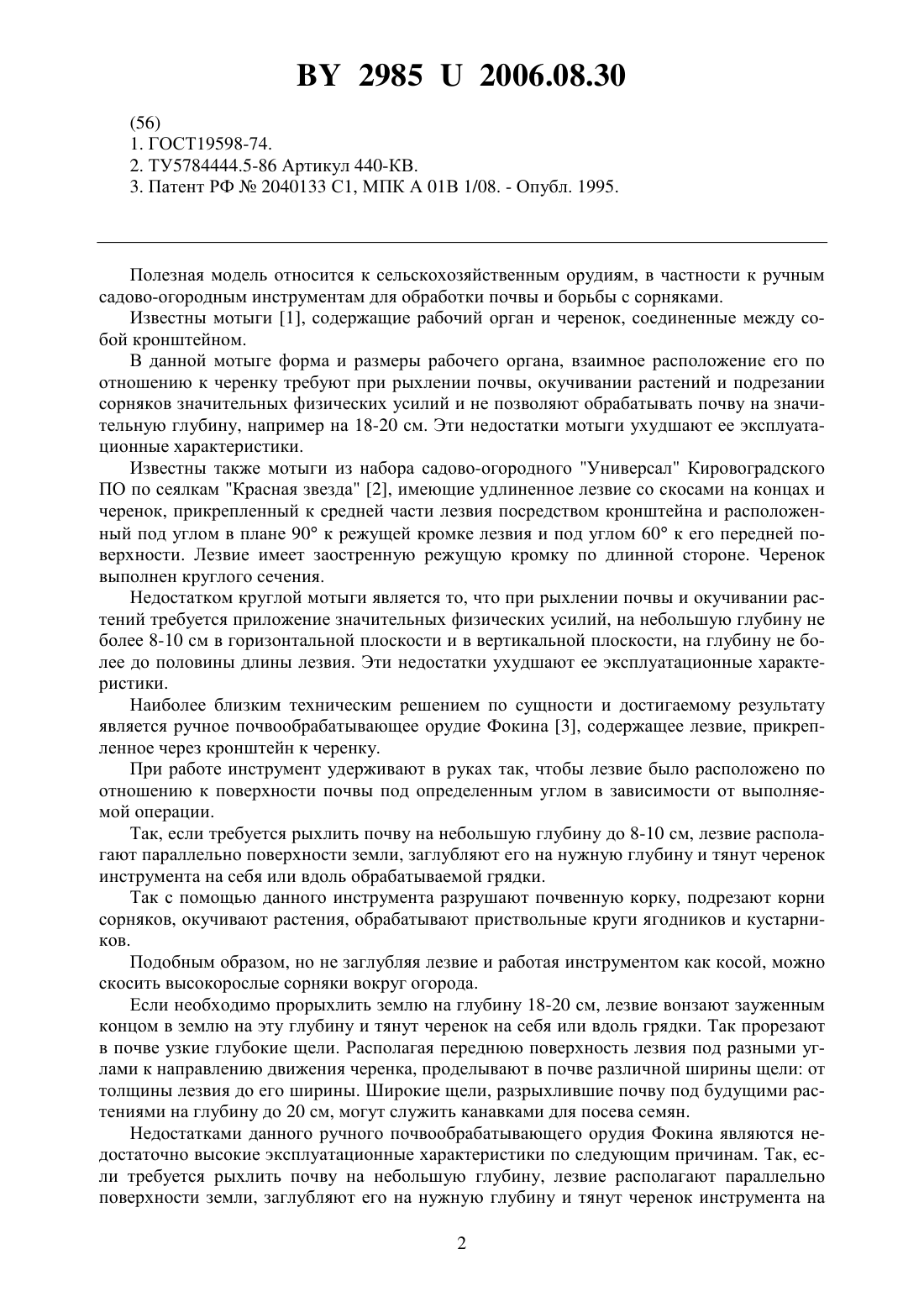

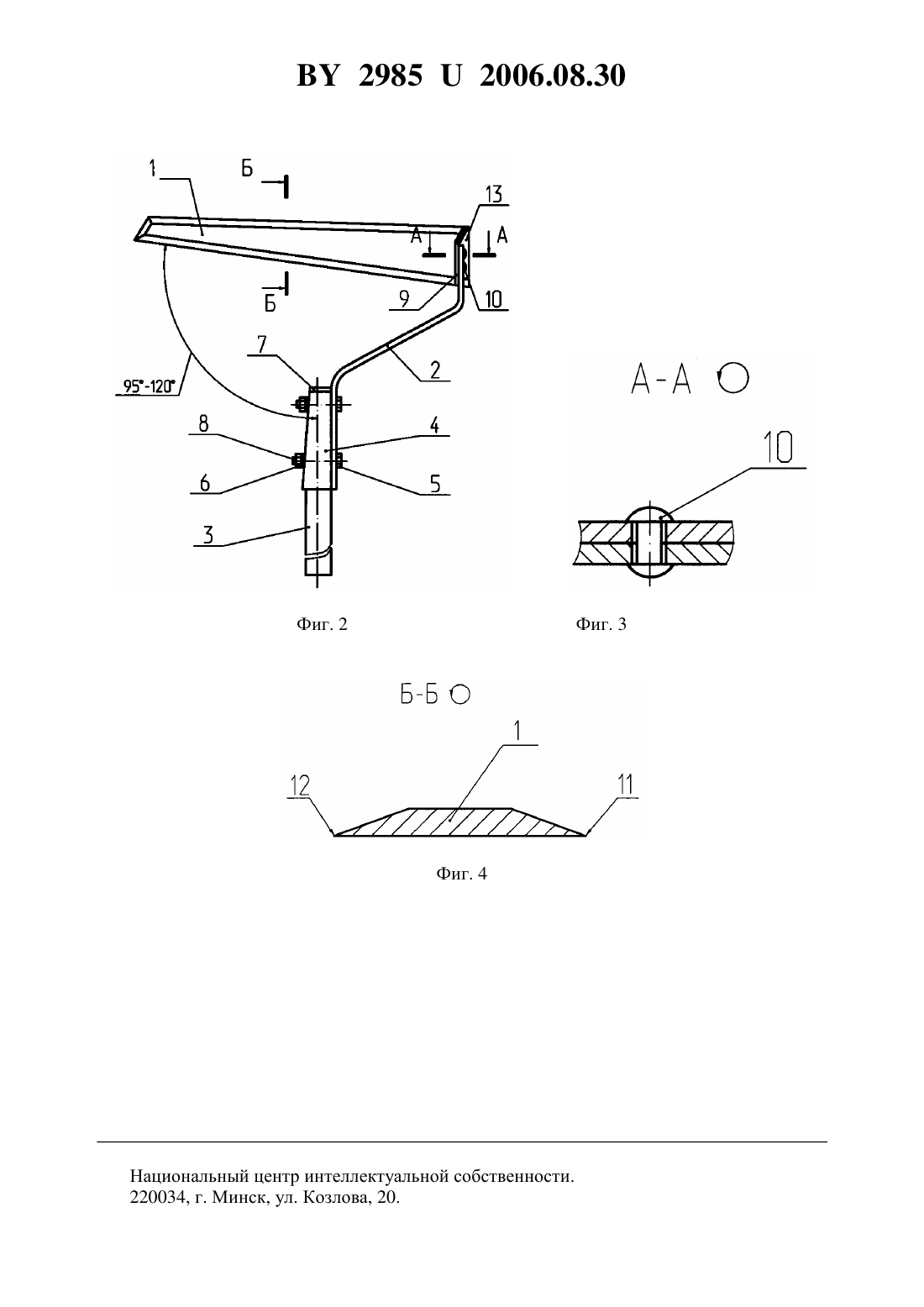

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Андросенко Александр Павлович Виниченко Алла Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) 1. Ручное почвообрабатывающее орудие, включающее удлиненное лезвие с передней режущей кромкой и черенок, соединенные между собой кронштейном, отличающееся тем, что лезвие выполнено по форме балки равного сопротивления, передняя режущая кромка лезвия с плоскостью, проходящей через продольную ось черенка, составляет угол 95-120, а его передняя поверхность с другой плоскостью, перпендикулярной упомянутой, - угол 76-90. 2. Орудие по п. 1, отличающееся тем, что лезвие имеет заднюю режущую кромку,противоположную передней. 3. Орудие по п. 1, отличающееся тем, что оно снабжено кожухом полуконусообразной формы, установленным на заостренном конце черенка. Полезная модель относится к сельскохозяйственным орудиям, в частности к ручным садово-огородным инструментам для обработки почвы и борьбы с сорняками. Известны мотыги 1, содержащие рабочий орган и черенок, соединенные между собой кронштейном. В данной мотыге форма и размеры рабочего органа, взаимное расположение его по отношению к черенку требуют при рыхлении почвы, окучивании растений и подрезании сорняков значительных физических усилий и не позволяют обрабатывать почву на значительную глубину, например на 18-20 см. Эти недостатки мотыги ухудшают ее эксплуатационные характеристики. Известны также мотыги из набора садово-огородного Универсал Кировоградского ПО по сеялкам Красная звезда 2, имеющие удлиненное лезвие со скосами на концах и черенок, прикрепленный к средней части лезвия посредством кронштейна и расположенный под углом в плане 90 к режущей кромке лезвия и под углом 60 к его передней поверхности. Лезвие имеет заостренную режущую кромку по длинной стороне. Черенок выполнен круглого сечения. Недостатком круглой мотыги является то, что при рыхлении почвы и окучивании растений требуется приложение значительных физических усилий, на небольшую глубину не более 8-10 см в горизонтальной плоскости и в вертикальной плоскости, на глубину не более до половины длины лезвия. Эти недостатки ухудшают ее эксплуатационные характеристики. Наиболее близким техническим решением по сущности и достигаемому результату является ручное почвообрабатывающее орудие Фокина 3, содержащее лезвие, прикрепленное через кронштейн к черенку. При работе инструмент удерживают в руках так, чтобы лезвие было расположено по отношению к поверхности почвы под определенным углом в зависимости от выполняемой операции. Так, если требуется рыхлить почву на небольшую глубину до 8-10 см, лезвие располагают параллельно поверхности земли, заглубляют его на нужную глубину и тянут черенок инструмента на себя или вдоль обрабатываемой грядки. Так с помощью данного инструмента разрушают почвенную корку, подрезают корни сорняков, окучивают растения, обрабатывают приствольные круги ягодников и кустарников. Подобным образом, но не заглубляя лезвие и работая инструментом как косой, можно скосить высокорослые сорняки вокруг огорода. Если необходимо прорыхлить землю на глубину 18-20 см, лезвие вонзают зауженным концом в землю на эту глубину и тянут черенок на себя или вдоль грядки. Так прорезают в почве узкие глубокие щели. Располагая переднюю поверхность лезвия под разными углами к направлению движения черенка, проделывают в почве различной ширины щели от толщины лезвия до его ширины. Широкие щели, разрыхлившие почву под будущими растениями на глубину до 20 см, могут служить канавками для посева семян. Недостатками данного ручного почвообрабатывающего орудия Фокина являются недостаточно высокие эксплуатационные характеристики по следующим причинам. Так, если требуется рыхлить почву на небольшую глубину, лезвие располагают параллельно поверхности земли, заглубляют его на нужную глубину и тянут черенок инструмента на 2 29852006.08.30 себя или вдоль обрабатываемой грядки. Поскольку режущая кромка лезвия с плоскостью,проходящей через продольную ось черенка, составляет в основном угол 90, то в этом случае отсутствует эффект скольжения режущей кромки по почве и корням сорняков, при этом требуются значительные физические усилия. Другим недостатком является то, что форма лезвия выполнена неоптимальной по прочности и, как следствие, приводит к увеличению его веса. Третьим недостатком является то, что отсутствие дополнительной режущей кромки,противоположной основной, на лезвии не позволяет легким обратным движением срезать пропущенные сорняки. Вышеуказанные недостатки ухудшают эксплуатационные характеристики ручного почвообрабатывающего орудия Фокина. Техническая задача, на решение которой направлена заявляемая полезная модель, устранение вышеуказанных недостатков аналогов и прототипа, а именно улучшение эксплуатационных характеристик. Решение технической задачи достигается тем, что в ручном почвообрабатывающем орудии, включающем удлиненное лезвие с передней режущей кромкой и черенок, соединенные между собой кронштейном, лезвие выполнено по форме балки равного сопротивления, передняя режущая кромка лезвия с плоскостью, проходящей через продольную ось черенка, составляет угол 95-120, а его передняя поверхность с другой плоскостью, перпендикулярной упомянутой, - угол 76-90, дополнительно лезвие имеет заднюю режущую кромку, противоположную передней, а заостренный конец черенка снабжен кожухом полуконусообразной формы. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено ручное почвообрабатывающее орудие (огородный инструмент), вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - сечение А-А (по заклепкам) на фиг. 2 на фиг. 4 - сечение Б-Б на фиг. 2. Ручное почвообрабатывающее орудие содержит (фиг. 1, 2, 3 и 4) удлиненное лезвие 1,прикрепленное через кронштейн 2 к черенку 3. На черенок 3 в нижней части установлен кожух 4 полуконусообразной формы. Крепление черенка 3 к кронштейну 2 осуществляется болтами 5 с гайками 6, при этом кожух 4 полуконусообразной формы охватывает заостренный конец 7 черенка, а крепежные болты 5 проходят через соосные отверстия,выполненные в кожухе 4, заостренном конце 7 черенка 3 и в кронштейне 2. На резьбовые концы 8 болтов 5 навернуты гайки 6. Крепление противоположного конца кронштейна 2 к отогнутому концу 9 удлиненного лезвия 1 осуществляется заклепками 10. Удлиненное лезвие 1 (фиг. 4) имеет основную 11 и дополнительную 12 режущие кромки, при этом эти режущие кромки выполнены также и на отогнутой ее части 13(фиг. 2). Ручное почвообрабатывающее орудие эксплуатируется следующим образом. Первоначально производим его сборку, а именно заклепками 10 крепят кронштейн 2 к отогнутой части 13 удлиненного лезвия, затем посредством кожуха 4 полуконусообразной формы, болтов 5 и гаек 6 присоединяют заостренный конец 7 черенка 3 к противоположному концу кронштейна 2. При работе орудие удерживают в руках так, чтобы удлиненное лезвие 1 было расположено по отношению к поверхности почвы под определенным углом в зависимости от выполняемой операции. Так, если требуется рыхлить почву на небольшую глубину до 8-10 см, удлиненное лезвие 1 располагают параллельно поверхности земли, заглубляют его на нужную глубину и тянут черенок 3 орудия на себя или вдоль обрабатываемой грядки. Так с помощью данного орудия разрушают почвенную корку, подрезают корни сорняков, окучивают растения, обрабатывают приствольные круги ягодников и кустарников. 29852006.08.30 Подобным образом, но не закругляя удлиненное лезвие 1 и работая инструментом как косой, можно скосить высокорослые сорняки вокруг огорода. Если необходимо прорыхлить землю на глубину 18-20 см, удлиненное лезвие 1 вонзают зауженным концом в землю на эту глубину и тянут черенок 3 на себя или вдоль грядки. Так прорезают в почве узкие глубокие щели. Располагая переднюю поверхность удлиненного лезвия 1 под разными углами к направлению движения черенка 3, проделывают в почве различной ширины щели от толщины удлиненного лезвия 1 до его ширины. Широкие щели, разрыхлившие почву под будущими растениями на глубину 20 см, могут служить канавками для посева семян. При рыхлении тяжелых, трудно обрабатываемых почв удлиненное лезвие 1 орудия располагают под некоторым углом к поверхности земли. В этом случае заглубляют удлиненное лезвие 1 зауженным концом в почву ударно, притягивая орудие черенком 2 к себе. Благодаря сужению удлиненного лезвия 1 и введению дополнительных режущих кромок 11 и 12 удается без особых физических усилий разрыхлять слежавшуюся, трудно обрабатываемую другим инструментом землю. Рыхление почвы предлагаемым ручным почвообрабатывающим орудием попеременно в горизонтальной, вертикальной и промежуточных плоскостях на глубину до 20 см по воздействию на воздушно-тепловой режим почвы равносильно ее перекопке с последующим боронованием. В данном ручном почвообрабатывающем орудии удлиненное лезвие 1 выполнено по форме балки равного сопротивления, что обеспечивает выбор оптимальной его формы и,как следствие, оптимального веса. Выбор оптимального веса улучшает эксплуатационные характеристики. Передняя режущая кромка 11 удлиненного лезвия 1 с плоскостью, проходящей через продольную ось черенка 3, составляет угол 95-120, что обеспечивает срезание корней сорняков и выполнение реза почвы поступательным движением со скольжением вдоль линии среза, что уменьшает силу среза и, как следствие, улучшает эксплуатационные характеристики орудия. Передняя поверхность удлиненного лезвия 1 с другой плоскостью, перпендикулярной плоскости, проходящей через продольную ось черенка 3, составляет угол 76-90, что позволяет работать с ручным почвообрабатывающим орудием с минимальным наклоном туловища человека и, как следствие, улучшает его эксплуатационные характеристики. Удлиненное лезвие 1 имеет заднюю режущую кромку 12, что позволяет легким обратным движением выполнять срезы пропущенных корней сорняков и, как следствие, улучшает эксплуатационные характеристики. Ручное почвообрабатывающее орудие снабжено кожухом 4 полуконусообразной формы, установленным на заостренном конце 7 черенка 3, что значительно повышает прочные характеристики черенка 3 и, как следствие, улучшает эксплуатационные характеристики. Таким образом, отличительные признаки полезной модели обеспечивают решение технической задачи. На дату подачи заявки на полезную модель изготовлена опытная партия ручных почвообрабатывающих орудий, которые проходят эксплуатационные испытания в полевых условиях, окончание которых запланированы на июнь 2006 г. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
