Шламоуплотнитель

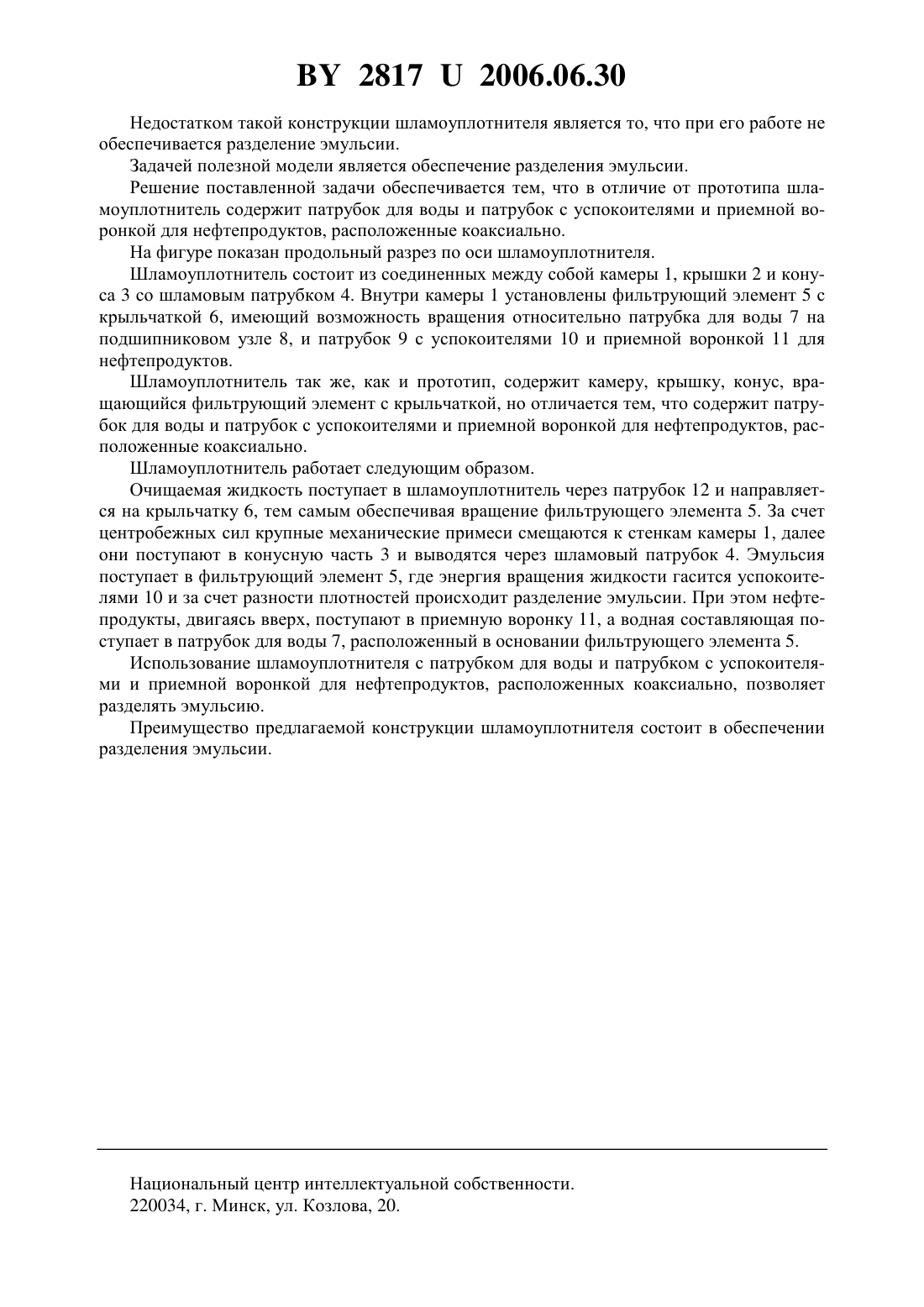

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Казаков Андрей Леонидович Чеснык Владимир Николаевич(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Шламоуплотнитель, состоящий из камеры, крышки, конуса, вращающегося фильтрующего элемента с крыльчаткой, отличающийся тем, что содержит патрубок для воды и патрубок с успокоителями и приемной воронкой для нефтепродуктов, расположенные коаксиально.(56) 1. Вайдуков В.А., Прилуцкий Я.Х., Лейбовский М.Г. Новые конструкции отечественных гидроциклонов. - . ЦИНТИ Химнефтемаш, 1982. - С. 20. Полезная модель относится к устройствам для очистки жидкостей и может быть использована для очистки от взвешенных веществ и нефтепродуктов производственных сточных вод или водных технологических растворов. Известен шламоуплотнитель 1, состоящий из камеры, крышки, конуса, вращающегося фильтрующего элемента с крыльчаткой. 28172006.06.30 Недостатком такой конструкции шламоуплотнителя является то, что при его работе не обеспечивается разделение эмульсии. Задачей полезной модели является обеспечение разделения эмульсии. Решение поставленной задачи обеспечивается тем, что в отличие от прототипа шламоуплотнитель содержит патрубок для воды и патрубок с успокоителями и приемной воронкой для нефтепродуктов, расположенные коаксиально. На фигуре показан продольный разрез по оси шламоуплотнителя. Шламоуплотнитель состоит из соединенных между собой камеры 1, крышки 2 и конуса 3 со шламовым патрубком 4. Внутри камеры 1 установлены фильтрующий элемент 5 с крыльчаткой 6, имеющий возможность вращения относительно патрубка для воды 7 на подшипниковом узле 8, и патрубок 9 с успокоителями 10 и приемной воронкой 11 для нефтепродуктов. Шламоуплотнитель так же, как и прототип, содержит камеру, крышку, конус, вращающийся фильтрующий элемент с крыльчаткой, но отличается тем, что содержит патрубок для воды и патрубок с успокоителями и приемной воронкой для нефтепродуктов, расположенные коаксиально. Шламоуплотнитель работает следующим образом. Очищаемая жидкость поступает в шламоуплотнитель через патрубок 12 и направляется на крыльчатку 6, тем самым обеспечивая вращение фильтрующего элемента 5. За счет центробежных сил крупные механические примеси смещаются к стенкам камеры 1, далее они поступают в конусную часть 3 и выводятся через шламовый патрубок 4. Эмульсия поступает в фильтрующий элемент 5, где энергия вращения жидкости гасится успокоителями 10 и за счет разности плотностей происходит разделение эмульсии. При этом нефтепродукты, двигаясь вверх, поступают в приемную воронку 11, а водная составляющая поступает в патрубок для воды 7, расположенный в основании фильтрующего элемента 5. Использование шламоуплотнителя с патрубком для воды и патрубком с успокоителями и приемной воронкой для нефтепродуктов, расположенных коаксиально, позволяет разделять эмульсию. Преимущество предлагаемой конструкции шламоуплотнителя состоит в обеспечении разделения эмульсии. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
