Устройство для выделения семян из ленты льна

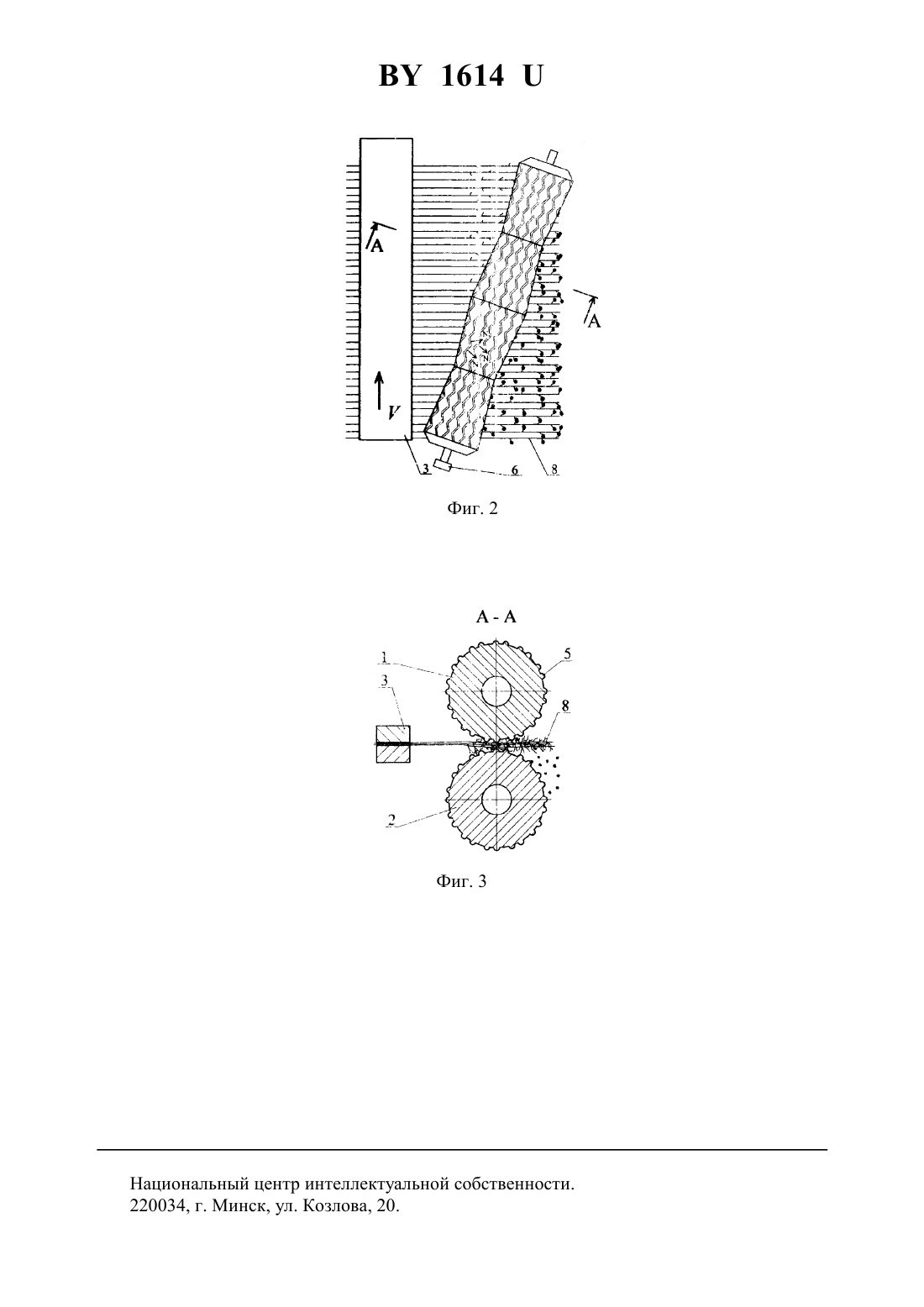

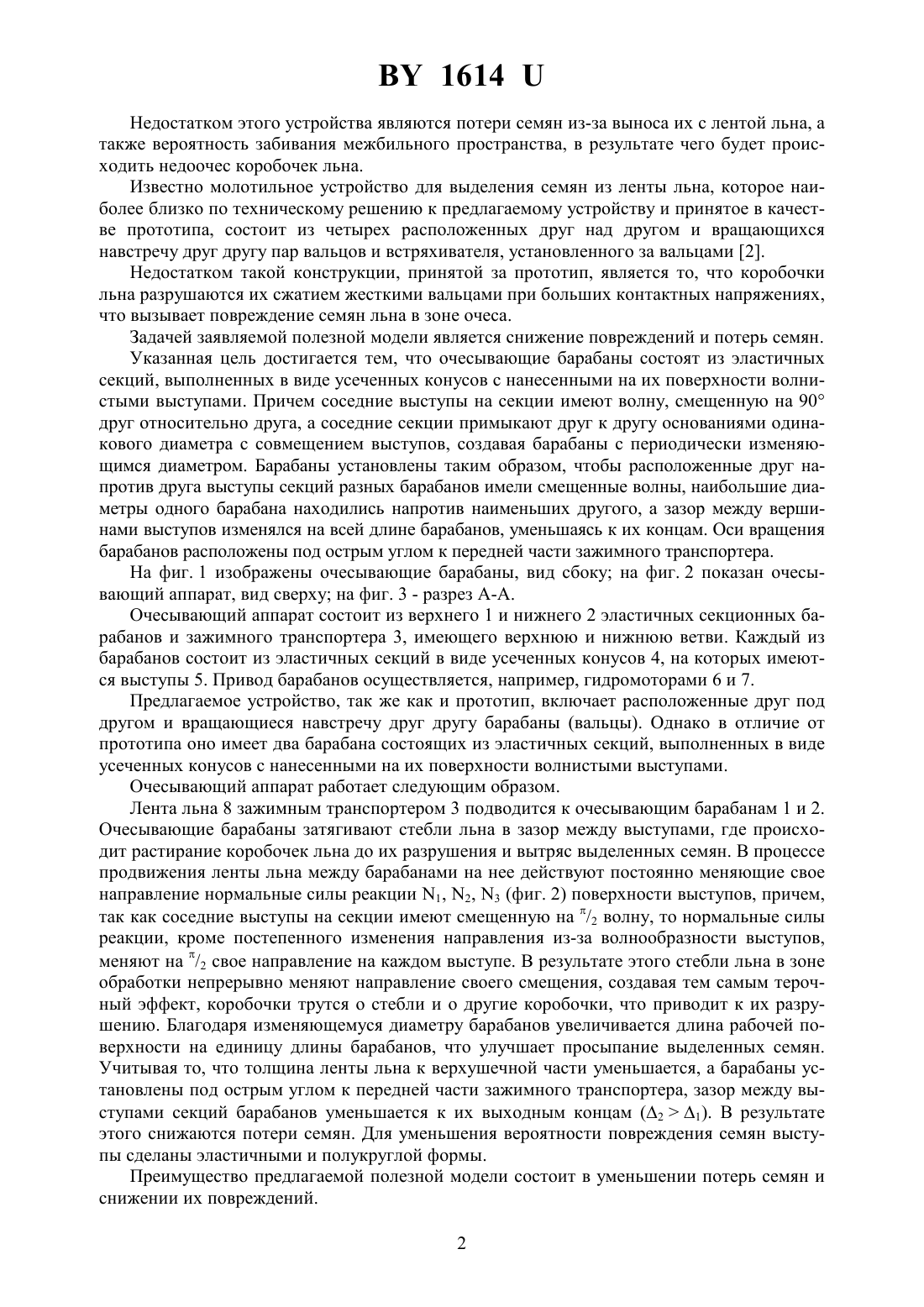

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ СЕМЯН ИЗ ЛЕНТЫ ЛЬНА(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Чайчиц Николай Васильевич Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Устройство для выделения семян из ленты льна, включающее верхний и нижний эластичные очесывающие барабаны и зажимной транспортер, отличающееся тем, что очесывающие барабаны состоят из секций, выполненных в виде усеченных конусов с нанесенными на их поверхности волнистыми выступами, причем соседние выступы на секции имеют волну, смещенную на 90, а соседние секции примыкают друг к другу одинаковыми основаниями, создавая барабаны с периодически изменяющимся диаметром, барабаны установлены таким образом, чтобы расположенные друг напротив друга выступы секций разных барабанов имели смещенные волны, наибольшие диаметры одного барабана находились напротив наименьших другого, а зазор между вершинами выступов изменялся на всей длине барабанов, уменьшаясь к их концам, оси вращения барабанов расположены под острым углом к передней части зажимного транспортера. Фиг. 1 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известен подборщик-очесыватель лент льна 1, очесывающий аппарат которого состоит из расположенных друг над другом двух секционных очесывающих барабанов с билами, которые расположены под углом к образующей цилиндра и на соседних секциях под углом 90 друг к другу. 1614 Недостатком этого устройства являются потери семян из-за выноса их с лентой льна, а также вероятность забивания межбильного пространства, в результате чего будет происходить недоочес коробочек льна. Известно молотильное устройство для выделения семян из ленты льна, которое наиболее близко по техническому решению к предлагаемому устройству и принятое в качестве прототипа, состоит из четырех расположенных друг над другом и вращающихся навстречу друг другу пар вальцов и встряхивателя, установленного за вальцами 2. Недостатком такой конструкции, принятой за прототип, является то, что коробочки льна разрушаются их сжатием жесткими вальцами при больших контактных напряжениях,что вызывает повреждение семян льна в зоне очеса. Задачей заявляемой полезной модели является снижение повреждений и потерь семян. Указанная цель достигается тем, что очесывающие барабаны состоят из эластичных секций, выполненных в виде усеченных конусов с нанесенными на их поверхности волнистыми выступами. Причем соседние выступы на секции имеют волну, смещенную на 90 друг относительно друга, а соседние секции примыкают друг к другу основаниями одинакового диаметра с совмещением выступов, создавая барабаны с периодически изменяющимся диаметром. Барабаны установлены таким образом, чтобы расположенные друг напротив друга выступы секций разных барабанов имели смещенные волны, наибольшие диаметры одного барабана находились напротив наименьших другого, а зазор между вершинами выступов изменялся на всей длине барабанов, уменьшаясь к их концам. Оси вращения барабанов расположены под острым углом к передней части зажимного транспортера. На фиг. 1 изображены очесывающие барабаны, вид сбоку на фиг. 2 показан очесывающий аппарат, вид сверху на фиг. 3 - разрез А-А. Очесывающий аппарат состоит из верхнего 1 и нижнего 2 эластичных секционных барабанов и зажимного транспортера 3, имеющего верхнюю и нижнюю ветви. Каждый из барабанов состоит из эластичных секций в виде усеченных конусов 4, на которых имеются выступы 5. Привод барабанов осуществляется, например, гидромоторами 6 и 7. Предлагаемое устройство, так же как и прототип, включает расположенные друг под другом и вращающиеся навстречу друг другу барабаны (вальцы). Однако в отличие от прототипа оно имеет два барабана состоящих из эластичных секций, выполненных в виде усеченных конусов с нанесенными на их поверхности волнистыми выступами. Очесывающий аппарат работает следующим образом. Лента льна 8 зажимным транспортером 3 подводится к очесывающим барабанам 1 и 2. Очесывающие барабаны затягивают стебли льна в зазор между выступами, где происходит растирание коробочек льна до их разрушения и вытряс выделенных семян. В процессе продвижения ленты льна между барабанами на нее действуют постоянно меняющие свое направление нормальные силы реакции 1, 2, 3 (фиг. 2) поверхности выступов, причем,так как соседние выступы на секции имеют смещенную на /2 волну, то нормальные силы реакции, кроме постепенного изменения направления из-за волнообразности выступов,меняют на /2 свое направление на каждом выступе. В результате этого стебли льна в зоне обработки непрерывно меняют направление своего смещения, создавая тем самым терочный эффект, коробочки трутся о стебли и о другие коробочки, что приводит к их разрушению. Благодаря изменяющемуся диаметру барабанов увеличивается длина рабочей поверхности на единицу длины барабанов, что улучшает просыпание выделенных семян. Учитывая то, что толщина ленты льна к верхушечной части уменьшается, а барабаны установлены под острым углом к передней части зажимного транспортера, зазор между выступами секций барабанов уменьшается к их выходным концам (21). В результате этого снижаются потери семян. Для уменьшения вероятности повреждения семян выступы сделаны эластичными и полукруглой формы. Преимущество предлагаемой полезной модели состоит в уменьшении потерь семян и снижении их повреждений. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
