Обмолачивающее устройство

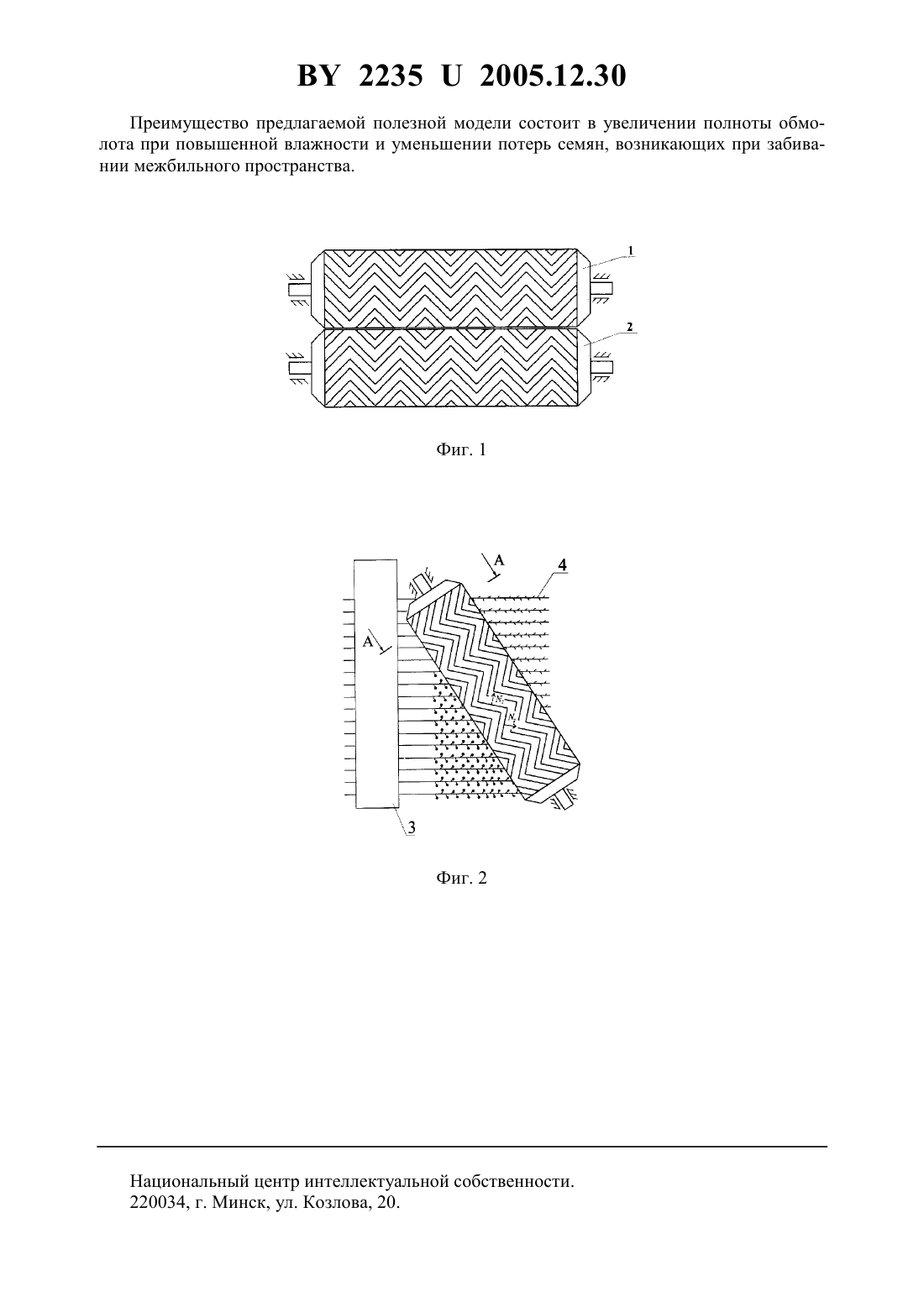

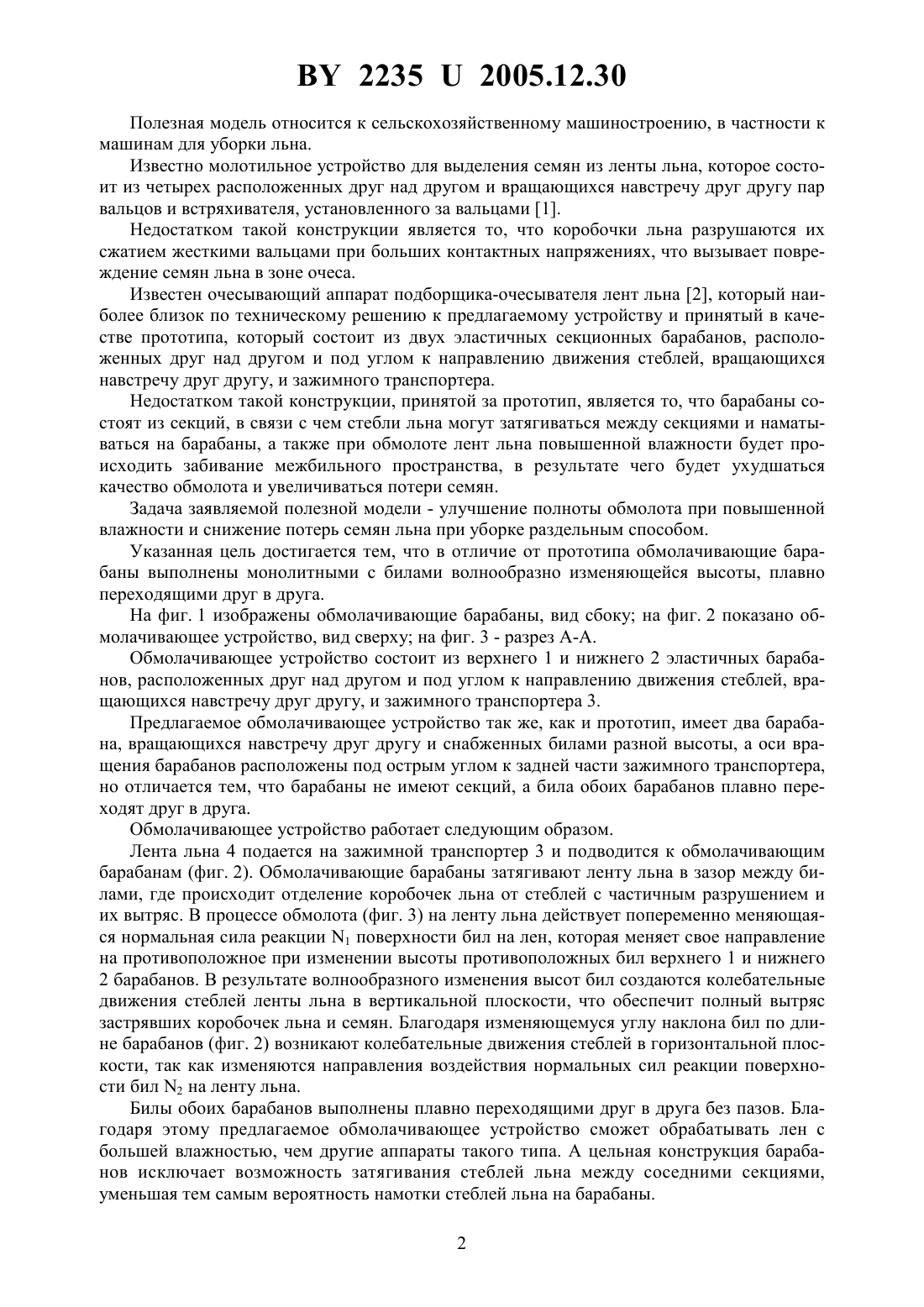

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Автор Райлян Геннадий Антонович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Обмолачивающее устройство, включающее верхний и нижний эластичные обмолачивающие барабаны и зажимной транспортер, отличающееся тем, что обмолачивающие барабаны выполнены монолитными с билами волнообразно изменяющейся высоты, плавно переходящими друг в друга.(56) 1. Льноподборщик-молотилка ЛМ-1. Устройство, применение, уход. - . Колос,1965. 2. Патент на полезную модель РБ 877, МПК 01 45/06, 2003. 22352005.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для уборки льна. Известно молотильное устройство для выделения семян из ленты льна, которое состоит из четырех расположенных друг над другом и вращающихся навстречу друг другу пар вальцов и встряхивателя, установленного за вальцами 1. Недостатком такой конструкции является то, что коробочки льна разрушаются их сжатием жесткими вальцами при больших контактных напряжениях, что вызывает повреждение семян льна в зоне очеса. Известен очесывающий аппарат подборщика-очесывателя лент льна 2, который наиболее близок по техническому решению к предлагаемому устройству и принятый в качестве прототипа, который состоит из двух эластичных секционных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера. Недостатком такой конструкции, принятой за прототип, является то, что барабаны состоят из секций, в связи с чем стебли льна могут затягиваться между секциями и наматываться на барабаны, а также при обмолоте лент льна повышенной влажности будет происходить забивание межбильного пространства, в результате чего будет ухудшаться качество обмолота и увеличиваться потери семян. Задача заявляемой полезной модели - улучшение полноты обмолота при повышенной влажности и снижение потерь семян льна при уборке раздельным способом. Указанная цель достигается тем, что в отличие от прототипа обмолачивающие барабаны выполнены монолитными с билами волнообразно изменяющейся высоты, плавно переходящими друг в друга. На фиг. 1 изображены обмолачивающие барабаны, вид сбоку на фиг. 2 показано обмолачивающее устройство, вид сверху на фиг. 3 - разрез -. Обмолачивающее устройство состоит из верхнего 1 и нижнего 2 эластичных барабанов, расположенных друг над другом и под углом к направлению движения стеблей, вращающихся навстречу друг другу, и зажимного транспортера 3. Предлагаемое обмолачивающее устройство так же, как и прототип, имеет два барабана, вращающихся навстречу друг другу и снабженных билами разной высоты, а оси вращения барабанов расположены под острым углом к задней части зажимного транспортера,но отличается тем, что барабаны не имеют секций, а била обоих барабанов плавно переходят друг в друга. Обмолачивающее устройство работает следующим образом. Лента льна 4 подается на зажимной транспортер 3 и подводится к обмолачивающим барабанам (фиг. 2). Обмолачивающие барабаны затягивают ленту льна в зазор между билами, где происходит отделение коробочек льна от стеблей с частичным разрушением и их вытряс. В процессе обмолота (фиг. 3) на ленту льна действует попеременно меняющаяся нормальная сила реакции 1 поверхности бил на лен, которая меняет свое направление на противоположное при изменении высоты противоположных бил верхнего 1 и нижнего 2 барабанов. В результате волнообразного изменения высот бил создаются колебательные движения стеблей ленты льна в вертикальной плоскости, что обеспечит полный вытряс застрявших коробочек льна и семян. Благодаря изменяющемуся углу наклона бил по длине барабанов (фиг. 2) возникают колебательные движения стеблей в горизонтальной плоскости, так как изменяются направления воздействия нормальных сил реакции поверхности бил 2 на ленту льна. Билы обоих барабанов выполнены плавно переходящими друг в друга без пазов. Благодаря этому предлагаемое обмолачивающее устройство сможет обрабатывать лен с большей влажностью, чем другие аппараты такого типа. А цельная конструкция барабанов исключает возможность затягивания стеблей льна между соседними секциями,уменьшая тем самым вероятность намотки стеблей льна на барабаны. 2 22352005.12.30 Преимущество предлагаемой полезной модели состоит в увеличении полноты обмолота при повышенной влажности и уменьшении потерь семян, возникающих при забивании межбильного пространства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
