G01R 31/28 — испытание электронных схем, например с помощью прибора для каскадной проверки прохождения сигнала

Номер патента: 17531

Опубликовано: 30.10.2013

Авторы: Чигирь Григорий Григорьевич, Петлицкий Александр Николаевич, Шведов Сергей Васильевич, Филипеня Виктор Анатольевич

МПК: H01L 21/66, G01R 31/28

Метки: диэлектрика, времени, мдп-микросхемы, способ, наработки, определения, подзатворного, отказ

Текст:

...не протекает через диэлектрик и не создает вклада в деградацию диэлектрика, что приводит к увеличению погрешности измерений. С уменьшением длительности импульса величина погрешности возрастает, и при длительности импульса менее 5 мс точность измерений становится недопустимо низкой при использовании длительности импульса более 50 мс существенно возрастает время испытаний и нарушается экспрессность контроля. Время испытаний увеличивается до...

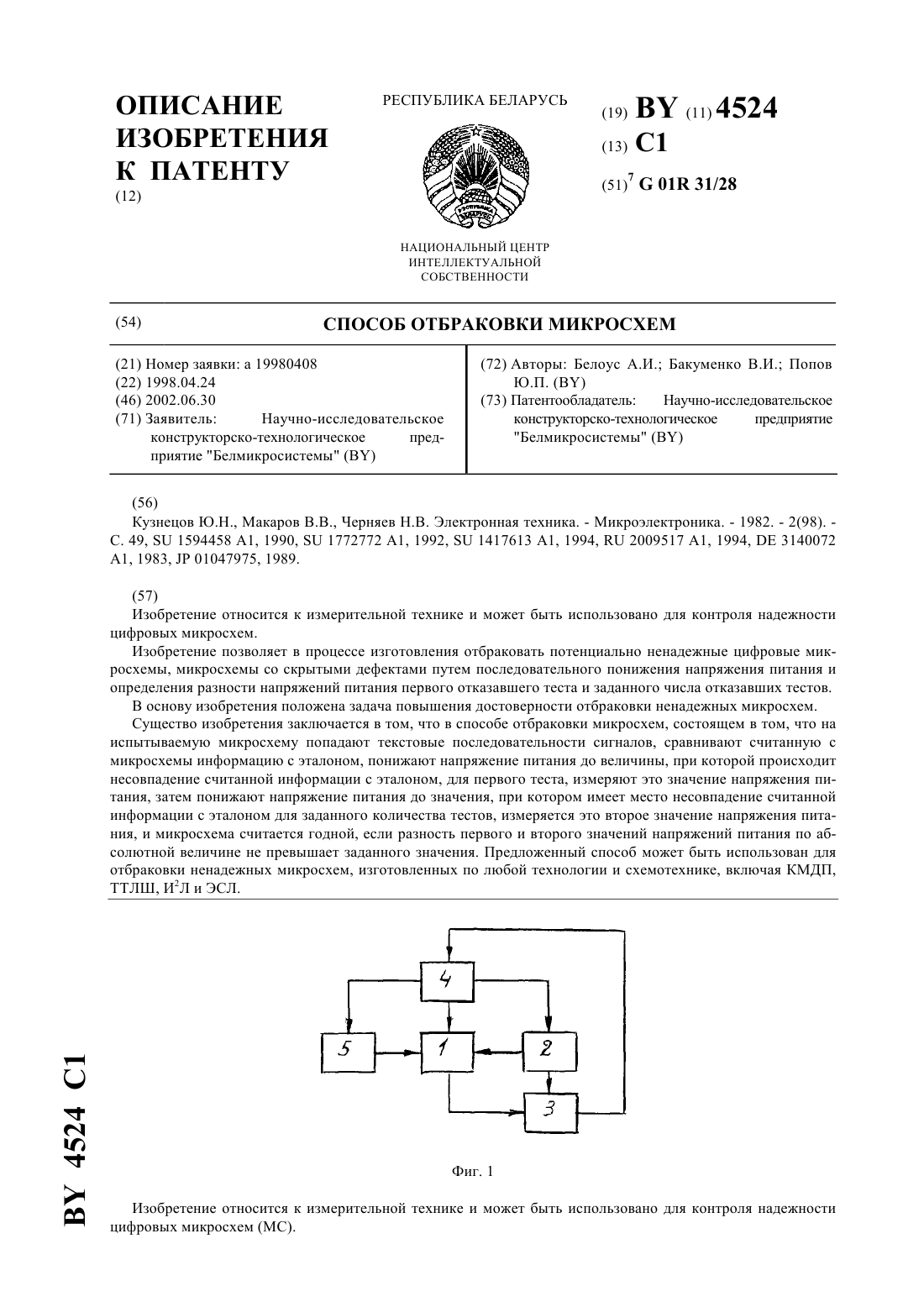

Номер патента: 4524

Опубликовано: 30.06.2002

Авторы: Белоус Анатолий Иванович, Бакуменко Валерий Иванович, Попов Юрий Петрович

МПК: G01R 31/28

Метки: микросхем, отбраковки, способ

Текст:

...управляющий сигнал для источника питания 5, под которого источник 5 плавно изменяет напряжение питания МСв сторону уменьшения, за пределы установленного в технических условиях рабочего диапазона. При этом устройство управления 4 фиксирует первое значение напряжения питания 1, при котором имеет место первое несовпадение считанной информации с эталоном. Номер отказавшей тестовой последовательности (далее - теста) не запоминается. Далее...

Номер патента: 1217

Опубликовано: 14.06.1996

Авторы: Вашкевич Олег Васильевич, Никитин Виктор Леонович, Ломоносов Валерий Иванович, Жаденов Игорь Николаевич, Фанталис Феликс Исаакович, Лакотко Владимир Иванович, Дятко Леонид Федорович, Чаюк Николай Николаевич

МПК: G01R 31/28, G01R 31/02

Метки: контроля, диагностического, устройство

Текст:

...соединен с выходом генератора 13 стробирующих сигналов, входом подключенною к сети переменною тока.Выходы блока 17 тестовых сигналов переменною напряжения и частоты подключены к входам пятою коммутатора 8, выходом подключенною к входу усилителя 18 мощности,выход которою подключен к четвертому входу первою коммутатора 2, четвертый выход которою подключен к входу шестого коммута 7 ВУ 1217 С 1 втора 9 и к первому входу второю измерительного...

Номер патента: 759

Опубликовано: 15.08.1995

Авторы: Мисяк В. Е., Винничек А. Н., Удалов В. П.

МПК: G01R 31/28

Метки: автоматического, приемников, сигналов, частотно-модулированных, устройство, контроля

Текст:

...собой кварцевый генератор. Для получения частотно-модулированного сигнала на вход регулирующего элемента ГВЧ 4 приходит синусоидальный сигнал с малыми нелинейными искажениями с модулятора 3. Изменение девиации частоты происходит по программе,заложенной в ПЗУ 22, по командам центрального процессора 23. Цифровой код, соответствующий требуемой девиации частоты,поступает на второй вход модулятора 3 через блок интерфейсов 24. Сшнал с выхода ГВЧ...
