F24H 1/00 — Водонагреватели, имеющие средства получения тепла, например водогрейный проточный котел, водяной тепловой аккумулятор

Авторы: Пицуха Евгений Александрович, Теплицкий Юрий Семенович, Новик Михаил Дмитриевич, Бородуля Валентин Алексеевич

Текст:

...перегородка, 12 - внутреннее торцевое отверстие, 13 - внешнее торцевое отверстие, 14 - трубка пускового воздуха, 15 - стержень,16 - дренаж. Стрелки сплошные - воздух, пунктирная - газ, двойная - вода, штрихпунктирная - парогаз. Волнистая линия - уровень воды. Некоторые элементы даны условно прозрачными. Парогазогенератор состоит из металлического корпуса 1 (выполняет также функцию водяной ванны), внутри которого смонтированы камера...

Топка кипящего слоя

Номер патента: U 8360

Опубликовано: 30.06.2012

МПК: F23B 30/00, F24H 1/00

Метки: кипящего, слоя, топка

Текст:

...того, активная теплоизоляция выполнена в виде зернистой засыпки, состоящей, например, из колец Рашига. Таким образом, предлагаемое техническое решение обеспечивает повышение полноты сгорания топлива за счет создания вихревого потока, что ведет к интенсификации процесса горения и повышает эффективность предлагаемой топки. 2 83602012.06.30 На фиг. 1 показана схема общего вида топки кипящего слоя. На фиг. 2 показаны сопла подачи вторичного...

Тепловой модуль (два варианта)

Номер патента: U 7349

Опубликовано: 30.06.2011

Автор: Мальцев Александр Анатольевич

МПК: F24H 1/00, F24D 17/00

Метки: два, тепловой, модуль, варианта

Текст:

...при реализации заявленных вариантов полезной модели состоит в повышении безопасности эксплуатации модульных установок теплообеспечения, их универсальности, компактности и мобильности. Для достижения такого результата предлагаются два варианта компактной установки теплообеспечения, выполненной в виде модуля и содержащей установленные с возможностью взаимодействия по меньшей мере один водогрейный котел, по меньшей мере одну горелку и по...

Изобретения категории «Водонагреватели, имеющие средства получения тепла, например водогрейный проточный котел, водяной тепловой аккумулятор» в СССР.

Котлоагрегат

Номер патента: U 7228

Опубликовано: 30.04.2011

МПК: F22B 31/00, F24H 1/00

Метки: котлоагрегат

Текст:

...в одном блоке. Технический результат - транспортабельный малогабаритный высокофорсированный экономичный источник теплоты. Это достигается тем, что котлоагрегат состоит из нескольких водоохлаждаемых камер горения с внутренними трубчатыми теплообменниками, закрытыми снаружи цилиндрическими кожухами, аэродинамическими клапанами, горелками, при этом водоохлаждаемые камеры горения располагаются параллельно в общем корпусе, аэродинамические...

Парогазогенератор

Номер патента: U 6988

Опубликовано: 28.02.2011

Авторы: Павленко Сергей Николаевич, Ракецкий Валерий Михайлович, Северянин Виталий Степанович

МПК: F22B 1/00, F24H 1/00

Текст:

...части показаны условно прозрачными. Парогазогенератор состоит из водяной ванны 1 в виде прямоугольной плоскости, вокруг которой расположен глушитель 2, как узкий короб, охватывающий стенки водяной ванны 1. На внешней стороне глушителя 2 выполнено воздухозаборное отверстие, служащее также для основных коммуникаций установки. В водяной ванне 1 у дна закреплена камера пульсирующего горения 4, на торце которой имеется форсунка 5 для подачи...

Котел водогрейный

Номер патента: U 6388

Опубликовано: 30.08.2010

Авторы: Бородуля Валентин Алексеевич, Добкин Семен Михайлович

МПК: F24H 1/00, F23C 10/00

Метки: водогрейный, котел

Текст:

...подачей под распределительную решетку, причем спиральный канал воздуховодом соединен с блоком водяных калориферов с возможностью регулировки температуры ожижающего агента перед подачей его под распределительную решетку на горение посредством блока последовательно установленных вентиляторов, в нижней части топки выполнен патрубок ввода инертного теплоносителя, который трубой спирального шнека соединен с выпускным патрубком зольника...

Водонагреватель

Номер патента: U 6326

Опубликовано: 30.06.2010

МПК: F22B 31/00, F24H 1/00

Текст:

...имеющего способную поворачиваться перегородку с воздушными патрубками, бортиком и топливоподающей трубкой, теплообменника и вентилятора, при этом корпус расположен горизонтально, в корпусе выполнены верхний выступ и нижний выступ, они имеют высоту, равную половине высоты поперечного сечения корпуса, между ними расстояние, равное длине перегородки, бортик изготовлен в виде цилиндрической стенки, перегородка смонтирована между нижним концом...

Парогазогенератор

Номер патента: U 6313

Опубликовано: 30.06.2010

Авторы: Петушков Альберт Павлович, Северянин Виталий Степанович

МПК: F24H 1/00, F22B 1/00

Текст:

...двойная - вода, точечная - воздух, широкая - пар волнистая линия - уровень кипящей воды. А - контакт резонансной трубы со стенкой бака,Б - участок резонансной трубы до гиба,В - после гиба некоторые элементы показаны условно прозрачными. Парогазогенератор состоит из конусной камеры воспламенения 1, к которой тангенциально подсоединена резонансная труба 2, а по оси - аэродинамический клапан 3 в виде отрезка трубы, сбоку - система...

Парогазогенератор

Номер патента: U 5846

Опубликовано: 30.12.2009

МПК: F24H 1/00, F22B 1/00

Авторы: Тромза Евгений Николаевич, Павленко Сергей Николаевич, Северянин Виталий Степанович, Партин Владимир Степанович

Текст:

...в сторону выхода парогаза 3, длина ее меньше длины водяной ванны 1, у выхода парогаза она снабжена отверстиями для слива вниз воды. На 2 58462009.12.30 правляющая 4 расположена между уровнем воды и верхней крышкой парогазогенератора,примерно на половине расстояния между ними. Выходная часть напорной трубы 5 (верхняя часть ванны 1) направлена своей осью на выход парогаза 3. Полости глушителя 6 примыкают сбоку к водяной ванне 1. Объем...

Парогазогенератор

Номер патента: U 5854

Опубликовано: 30.12.2009

МПК: F22B 1/00, F24H 1/00

Авторы: Черников Игорь Анатольевич, Язиков Вадим Семенович, Дьяконов Юрий Петрович, Северянин Виталий Степанович, Петушков Альберт Павлович

Текст:

...в вертикальной плоскости резонансную трубу, верхний конец которой размещается выше камеры воспламенения, над уровнем воды в корпусе. Так образуется полость над поверхностью воды, где струя горячих газов контактирует непосредственно с водой и интенсифицирует парообразование. На чертеже изображена аксонометрическая схема парогазогенератора, где обозначено 1 - корпус, 2 - водяной патрубок, 3 - парогазопровод, 4 -форсунка, 5 - свеча...

Парогазогенератор

Номер патента: U 5655

Опубликовано: 30.10.2009

МПК: F22B 1/00, F24H 1/00

Авторы: Горбачева Мария Григорьевна, Партин Владимир Степанович, Павленко Сергей Николаевич, Дьяконов Юрий Петрович, Черников Игорь Анатольевич, Северянин Виталий Степанович, Тромза Евгений Николаевич

Текст:

...в смеситель, который сверху имеет отвод и водяную форсунку, связанную с водопроводом, а к камере воспламенения тангенциально подсоединена трубка. На чертеже представлена конструктивная схема парогазогенератора, где обозначено камера воспламенения, 2 - топливная форсунка, 3 - автомобильная свеча, 4 - аэродинамический клапан, 5 - резонансная труба, 6 - бак, 7 - паропровод, 8 - ввод уходящих газов и пара, 9 - смеситель, 10 - отвод...

Система водяного отопления помещений коттеджа

Номер патента: U 5563

Опубликовано: 30.10.2009

Автор: Синяков Анатолий Леонидович

МПК: F24D 3/00, F24H 1/00

Метки: коттеджа, водяного, отопления, помещений, система

Текст:

...5 нагревательные 2 55632009.10.30 приборы 6, расположенные в помещениях 7, 8 и оборудованные регулировочными вентилями 9, подающий и обратный магистральные трубопроводы 10, 11, расположенные соответственно на полу и под полом 12 помещений 7, 8. При этом к выходному и входному патрубкам 3, 2 котла 1 соответственно присоединены входы и выходы нагревательных приборов 6 соответственно через подающий магистральный трубопровод 10 и через обратный...

Устройство для предварительного подогрева воды

Номер патента: 11674

Опубликовано: 28.02.2009

Автор: Щемелёв Анатолий Мефодьевич

МПК: F24H 1/00, F03G 7/00

Метки: предварительного, устройство, подогрева, воды

Текст:

...блока гидроаккумуляторов, выход которого через редукционный клапан соединен с двухпозипионным распределителем с электромагнитным управлением, первый выход которого гидравлически соединен с теплогенератором,а второй - с гидромотором, вал которого механически соединен с электрическим генератором, причем в баке для хранения подогретой воды установлено термореле, электрически соединенное с электромагнитом двухпозиционного распределителя....

Парогазогенератор

Номер патента: U 4935

Опубликовано: 30.12.2008

МПК: F22B 1/00, F24H 1/00

Текст:

...регулятор уровня - 11, перелив - 12, дренаж бака - 13, регулирующий вентиль - 14, дренаж камеры воспламенения - 15, глушитель - 16, воздухопровод - 17, теплоизоляция - 18, паровой короб - 19, шибер - 20, диффузор - 21. Парогазогенератор состоит из камеры воспламенения 1 в виде полого конуса, на котором закреплены форсунка 2 механического или другого типа, система зажигания 3 (автомобильная электросвеча, соединенная высоковольтным кабелем с...

Парогазогенератор

Номер патента: U 4310

Опубликовано: 30.04.2008

Авторы: Северянин Виталий Степанович, Павленко Сергей Николаевич, Дьяконов Юрий Петрович

МПК: F24H 1/00, F24B 1/00

Авторы: Янчилин Павел Федорович, Северянин Виталий Степанович, Матвееня Александр Сергеевич, Тимошук Александр Леонидович

Текст:

...проводов, а система зажигания 5 - из электросвечи на камере воспламенения, высоковольтного провода, трансформатора, выключателя. Напорная труба 6 смонтирована так,что открытый конец ее находится по оси аэродинамического клапана 3 на расстоянии 47 ее диаметров. Другой конец напорной трубы 6 входит в охлаждающий кожух 7, который с зазором охватывает камеру воспламенения 1 и резонансную трубу 2. К напорной трубе 6 подсоединен пусковой...

Секция газового котла

Номер патента: U 4225

Опубликовано: 28.02.2008

Авторы: КАЙРОВИЧ Чеслав Альбинович, Лукашевич Сергей Федорович, Филипчик Виктор Константинович

МПК: F24H 1/00

Метки: котла, газового, секция

Текст:

...Стержневые элементы первого типа имеют коническую форму, а стержневые элементы второго типа имеют поперечное сечение в виде ромба с радиусным сопряжением смежных боковых сторон. При этом стрежневые элементы расположены на теплообменных поверхностях в виде чередующихся с периодом 4 вертикальных рядов, в которых центры оснований каждого стержневого элемента расположены на общей центровой линии с шагом , а расстояния между центровыми...

Отопительный котел

Номер патента: U 4108

Опубликовано: 30.12.2007

Авторы: Бурачевский Владимир Иванович, Самко Бронислав Брониславович

МПК: F24H 1/00

Метки: котел, отопительный

Текст:

...с огнем, омываются теплоносителем, это улучшает теплообменный процесс. Таким образом, совокупность предложенных признаков позволяет обеспечить стабильность и продолжительность процесса горения топлива в оптимальном режиме, высокий КПД сгорания топлива, снижение энергозатрат и упрощение конструкции отопительного котла в целом. Предложенная полезная модель поясняется чертежами. Фиг. 1 - общий вид отопительного котла с конвективным...

Котел отопительный

Номер патента: U 3139

Опубликовано: 30.12.2006

Автор: Михалёв Александр Дмитриевич

МПК: F24H 1/00

Метки: котел, отопительный

Текст:

...возможности его применения для обогрева помещений различного назначения и/или площади (объема).Долговечность и надежность теплообменных трубчатых элементов обеспечивается за счет их выполнения из стали 20. При этом предпочтительным является использование трубчатых элементов с диаметром внутреннего сечения в диапазоне 50-70 мм.Описанная конструкция может быть использована в отопительных котлах различной мощности, например от 10 до 100...

Универсальный водонагреватель

Номер патента: U 3138

Опубликовано: 30.12.2006

Автор: Борисенок Юрий Николаевич

МПК: F24H 1/00

Метки: универсальный, водонагреватель

Текст:

...например отработанных масел.Задача, на решение которой направлена полезная модель, заключается в создании установки, позволяющей осуществить экологически чистую переработку нефтяных отходов,например отработанных масел.Поставленная задача решена тем, что в универсальном водонагревателе, включающем корпус и расположенные в нем водонагревательные элементы, нагревательное устройство,системы подвода топлива и воды, содержатся...

Водонагреватель

Номер патента: U 3122

Опубликовано: 30.10.2006

МПК: F22B 31/00, F24H 1/00

Авторы: Матвееня Александр Сергеевич, Тимошук Александр Леонидович, Северянин Виталий Степанович, Янчилин Павел Федорович

Текст:

...размеров, что повышает его эксплутационные качества. Это достигается тем, что водонагреватель, состоящий из корпуса разделенного внутри перегородкой, резонансного канала, горелки, газопровода, запальника, вентилятора, выхлопной трубы, пластинчатого теплообменника, отличающийся тем, что резонансный канал имеет -образную форму, так что пластинчатый теплообменник находится в одной части резонансного канала, горелка находится в противоположной...

Водонагреватель

Номер патента: U 3085

Опубликовано: 30.10.2006

МПК: F24H 1/00

Текст:

...резонансный канал, расположенный под углом так, что пластинчатый теплообменник находится ниже горелки снаружи резонансного канала вокруг радиально расположенных отверстий крепится коллектор, перед которым смонтирован змеевик, а в нижней части корпуса расположена водяная емкость с водоотводящим трубопроводом. На чертеже показан продольный разрез по водонагревателю (фиг. 1) и по сечению (фиг. 2), где обозначены корпус - 1, перегородка - 2,...

Автоматизированный водонагреватель

Номер патента: U 2466

Опубликовано: 28.02.2006

Авторы: Северянин Виталий Степанович, Тимошук Александр Леонидович

МПК: F22B 31/00, F24H 1/00

Метки: автоматизированный, водонагреватель

Текст:

...корпус - 1, горелка - 2, топливопровод - 3, теплообменник - 4, коллектор - 5, желоба - 6,сборник горячей воды - 7, запальник - 8, глушитель - 9, вентилятор - 10, газоотвод - 11,электроконтакты - 12, уровень находящейся в желобе воды - 13, пусковое реле - 14, соленоиды - 15, отсечной газовый клапан - 16, реле времени - 17, датчик температуры - 18,усилитель и задатчик - 19, регулирующий газовый клапан - 20, регулятор частоты вращения...

Водонагреватель

Номер патента: U 2032

Опубликовано: 30.09.2005

Авторы: Северянин Виталий Степанович, Тимошук Александр Леонидович

МПК: F24H 1/00

Текст:

...при неизменной тепловой мощности. Это достигается тем, что водонагреватель, состоящий из корпуса с теплообменником в верхней части, горелкой и топливопроводом в нижней части, имеет кожух, расположенный так, что между корпусом и кожухом образована полость, которая разделена поперечной перегородкой, а между верхним и нижним концами корпуса и кожухом имеется зазор,причем к нижней части кожуха со стороны горелки присоединен вентилятор, а к...

Баня

Номер патента: U 1642

Опубликовано: 30.12.2004

Авторы: Северянин Виталий Степанович, Черников Игорь Анатольевич, Дьяконов Юрий Петрович

МПК: F24H 1/00, F24C 13/00, E04H 3/00...

Метки: баня

Текст:

...соответствующее вещество. Под потолком закреплены змеевики 7, связанные с выходом горячего теплоносителя из котла 1. Над змеевиками 7 в этих помещениях уложены с приваркой панели 8 (стальные листы черного цвета). На чердаке бани смонтирован бак горячей воды 9, внутри которого размещен один из змеевиков 7, сверху - регулятор уровня 10(например, поплавкового типа). Все змеевики 7 подсоединены друг к другу последовательно. В моечном...

Водонагреватель

Номер патента: U 1468

Опубликовано: 30.09.2004

Авторы: Тимошук Александр Леонидович, Северянин Виталий Степанович

МПК: F24H 1/00

Текст:

...при этом над каждой пластиной располагается раздающий желоб, под каждой пластиной находится сборный желоб, а нижняя часть корпуса образует зазор с верхней частью корпуса, который является сборником горячей воды. На чертеже изображены фиг. 1 - продольный разрез по водонагревателю фиг. 2 - поперечное сечение по А-А (по водяному коллектору) фиг. 3 - поперечное сечение по Б-Б (пластинам теплообменника) фиг. 4 - поперечное сечение по В-В...

Водонагреватель

Номер патента: 6167

Опубликовано: 30.06.2004

Авторы: Новосельцев Владимир Геннадьевич, Северянин Виталий Степанович

МПК: F24H 1/00, F22B 31/00

Текст:

...корпусе и выложенного изнутри звукопоглощающим материалом, теплообменных трубок, расположенных в кожухе на расстоянии друг от друга, введенных в верхнюю часть зазора между корпусом и жаровой трубой и объединенных с другой стороны кольцевой полостью с патрубком. На чертеже представлена конструкция предлагаемого водонагревателя, где обозначено 1 - цилиндрический корпус 2 - жаровая труба 3 - теплообменные трубы 4 - воздуховод 5 - горелка 6...

Устройство для нагрева жидкого теплоносителя

Номер патента: U 898

Опубликовано: 30.06.2003

Автор: Пшонь Александр Эдуардович

МПК: F24H 1/00, F24J 3/00

Метки: жидкого, устройство, теплоносителя, нагрева

Текст:

...расширительного бачка 4, запорный кран 13 патрубка подачи, запорный кран 14 возвратного патрубка, фильтр 15 очистки. Напорный электронасос 1 соединен патрубком с накопителем 3 теплоносителя. Теплогенератор 2 расположен непосредственно внутри накопителя 3 теплоносителя. На патрубке, ведущем к теплогенератору 2, установлен манометр 11. Накопитель 3 теплоносителя связан с двумя патрубками патрубок подачи для подачи теплоносителя в систему...

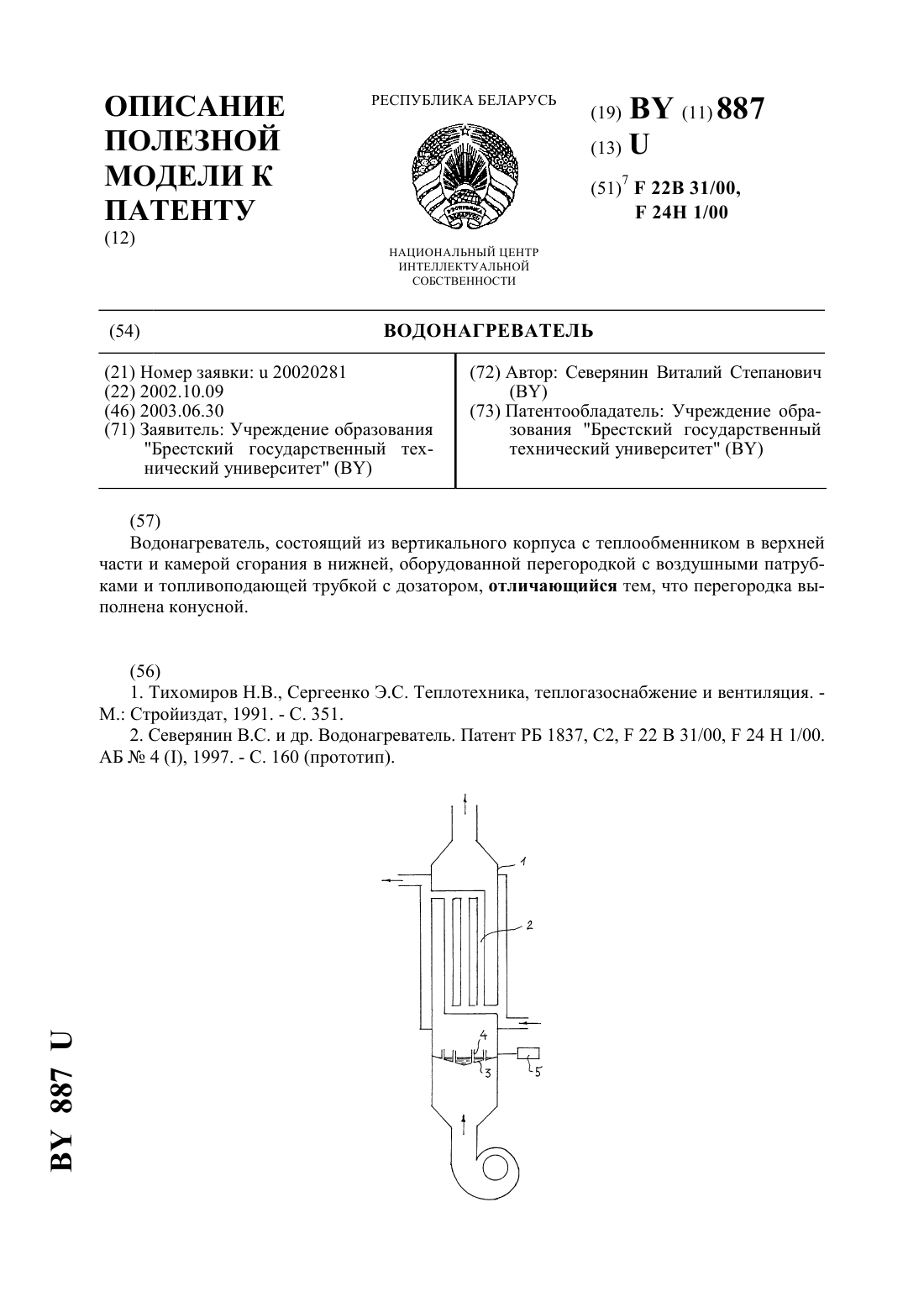

Водонагреватель

Номер патента: U 887

Опубликовано: 30.06.2003

МПК: F24H 1/00, F22B 31/00

Текст:

...должен соответствовать многим изменяющимся условиям. Задача, на решение которой направлено данное предложение, состоит в том, чтобы создать высокоэффективный водонагреватель большой мощности с широким диапазоном рабочей тепловой нагрузки. Эта задача решается использованием слоевого горения жидкого топлива с изменяющейся поверхностью (зеркалом) горения. Технический результат при этом заключается в поддержании соответствия прихода и...

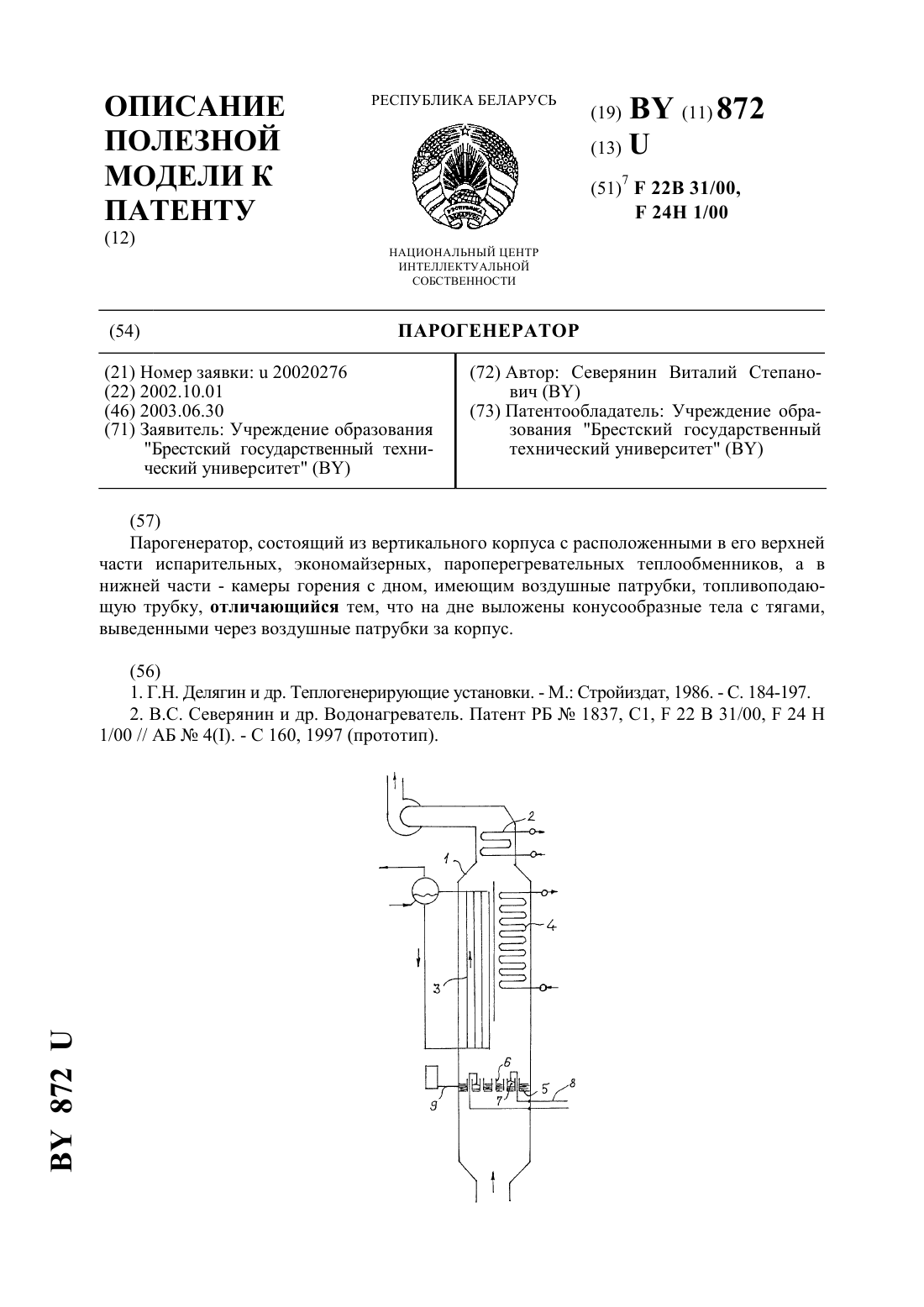

Парогенератор

Номер патента: U 872

Опубликовано: 30.06.2003

МПК: F24H 1/00, F22B 31/00

Метки: парогенератор

Текст:

...заключается в достижении необходимых оптимальных параметров рабочего тела (водяного пара) для получения максимального коэффициента полезного действия паросиловой установки или показателей технологии, потребляющей пар. Это достигается тем, что парогенератор, состоящей из вертикального корпуса с расположенными в верхней его части теплообменниками из испарительных экономайзерных пароперегревательных пакетов, а в нижней части - камеры горения с...

Водонагреватель

Номер патента: U 853

Опубликовано: 30.06.2003

МПК: F24H 1/00, F22B 31/00

Авторы: Верулейшвили Филимон Автандылович, Писецкий Михаил Семенович, Борушко Николай Петрович, Набиев Василий Арифович, Ельшов Валентин Дмитриевич, Северянин Виталий Степанович, Красиков Владимир Альбертович

Текст:

...тепловую мощность водонагревателя (температуру и расход нагреваемой воды). Эта задача решается изменением площади горения жидкого топлива,чем изменяется тепловыделение в топке. Технический результат при этом заключается в создании водонагревателя, подающего в систему отопления адекватное количество теплоты, т.е. это позволяет достичь эффекта энергосбережения. Это достигается тем, что водонагреватель, состоящий из вертикального корпуса с...

Котел

Номер патента: 4590

Опубликовано: 30.09.2002

Автор: Дацик Петр Петрович

МПК: F24H 1/00

Метки: котел

Текст:

...расстоянии 600 мм между тремя трубами основания и верха котла. Для сообщения потока теплоносителя задняя стенка котлазамкнута трубой диаметром 32-40 мм (фиг. 2). Котел обложен обычным печным кирпичом. Из кирпичей выполнено поддувало 4 на два колосника 5 колосник котла, 6 - колосник летнего хода. Задняя стенка котла заложена кирпичом и замазана глиняным раствором. Боковые стенки также заложены кирпичом и поставлены металлические прутья 7...

Водонагреватель

Номер патента: 1837

Опубликовано: 30.12.1997

МПК: F24H 1/00, F22B 31/00
