Номер патента: U 853

Опубликовано: 30.06.2003

Автор: Северянин Виталий Степанович

Скачать PDF файл.

Текст

Смотреть все

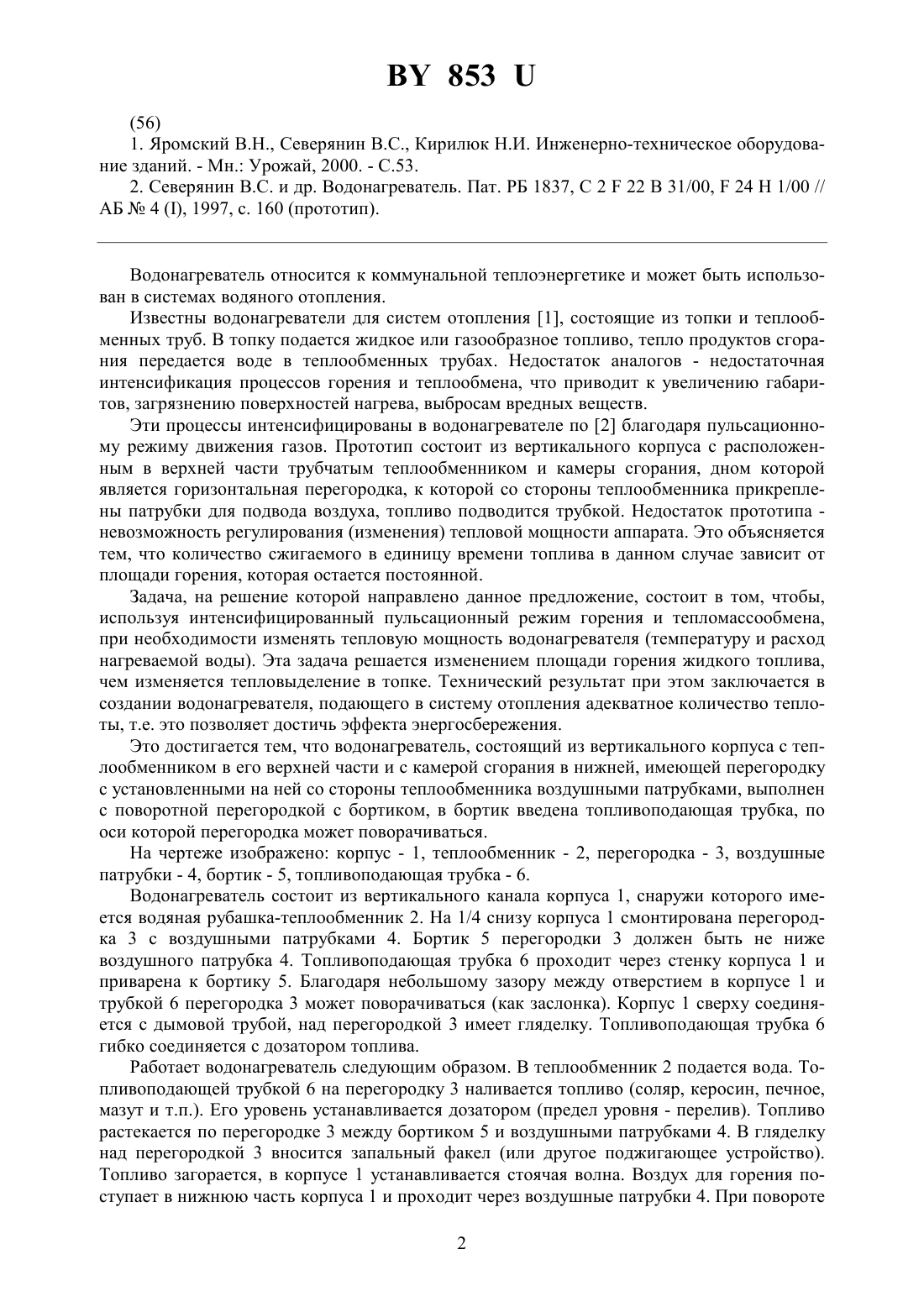

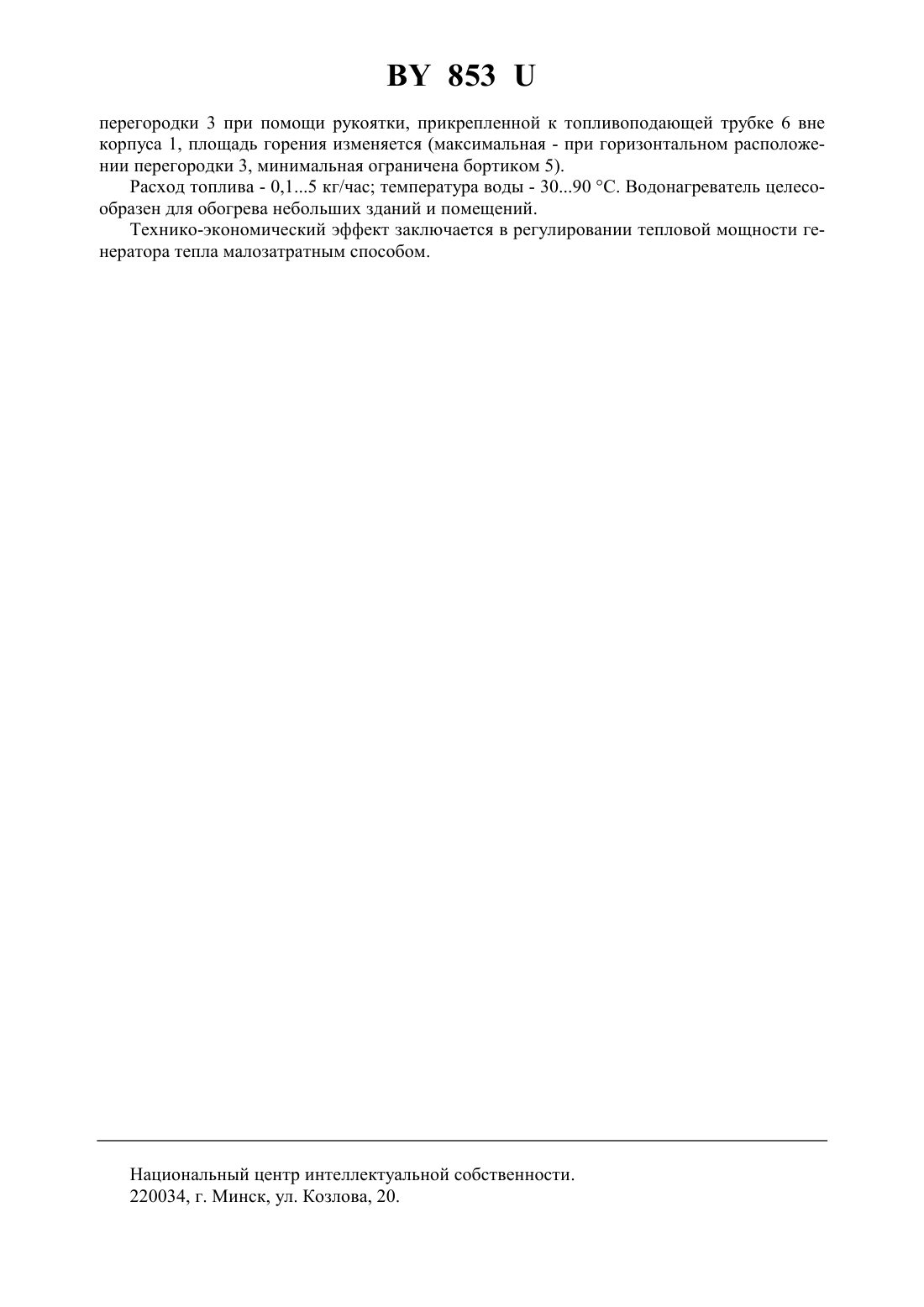

(51)22 31/00,24 1/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Автор Северянин Виталий Степанович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Водонагреватель, состоящий из вертикального корпуса с теплообменником в верхней части и с камерой сгорания в нижней, имеющей перегородку с воздушными патрубками со стороны теплообменника, отличающийся тем, что перегородка имеет бортик и способна поворачиваться вокруг оси топливоподающей трубки, проходящей через корпус и прикрепленную к бортику.(56) 1. Яромский В.Н., Северянин В.С., Кирилюк Н.И. Инженерно-техническое оборудование зданий. - Мн. Урожай, 2000. - С.53. 2. Северянин В.С. и др. Водонагреватель. Пат. РБ 1837, С 222 В 31/00,24 Н 1/00 // АБ 4 , 1997, с. 160 (прототип). Водонагреватель относится к коммунальной теплоэнергетике и может быть использован в системах водяного отопления. Известны водонагреватели для систем отопления 1, состоящие из топки и теплообменных труб. В топку подается жидкое или газообразное топливо, тепло продуктов сгорания передается воде в теплообменных трубах. Недостаток аналогов - недостаточная интенсификация процессов горения и теплообмена, что приводит к увеличению габаритов, загрязнению поверхностей нагрева, выбросам вредных веществ. Эти процессы интенсифицированы в водонагревателе по 2 благодаря пульсационному режиму движения газов. Прототип состоит из вертикального корпуса с расположенным в верхней части трубчатым теплообменником и камеры сгорания, дном которой является горизонтальная перегородка, к которой со стороны теплообменника прикреплены патрубки для подвода воздуха, топливо подводится трубкой. Недостаток прототипа невозможность регулирования (изменения) тепловой мощности аппарата. Это объясняется тем, что количество сжигаемого в единицу времени топлива в данном случае зависит от площади горения, которая остается постоянной. Задача, на решение которой направлено данное предложение, состоит в том, чтобы,используя интенсифицированный пульсационный режим горения и тепломассообмена,при необходимости изменять тепловую мощность водонагревателя (температуру и расход нагреваемой воды). Эта задача решается изменением площади горения жидкого топлива,чем изменяется тепловыделение в топке. Технический результат при этом заключается в создании водонагревателя, подающего в систему отопления адекватное количество теплоты, т.е. это позволяет достичь эффекта энергосбережения. Это достигается тем, что водонагреватель, состоящий из вертикального корпуса с теплообменником в его верхней части и с камерой сгорания в нижней, имеющей перегородку с установленными на ней со стороны теплообменника воздушными патрубками, выполнен с поворотной перегородкой с бортиком, в бортик введена топливоподающая трубка, по оси которой перегородка может поворачиваться. На чертеже изображено корпус - 1, теплообменник - 2, перегородка - 3, воздушные патрубки - 4, бортик - 5, топливоподающая трубка - 6. Водонагреватель состоит из вертикального канала корпуса 1, снаружи которого имеется водяная рубашка-теплообменник 2. На 1/4 снизу корпуса 1 смонтирована перегородка 3 с воздушными патрубками 4. Бортик 5 перегородки 3 должен быть не ниже воздушного патрубка 4. Топливоподающая трубка 6 проходит через стенку корпуса 1 и приварена к бортику 5. Благодаря небольшому зазору между отверстием в корпусе 1 и трубкой 6 перегородка 3 может поворачиваться (как заслонка). Корпус 1 сверху соединяется с дымовой трубой, над перегородкой 3 имеет гляделку. Топливоподающая трубка 6 гибко соединяется с дозатором топлива. Работает водонагреватель следующим образом. В теплообменник 2 подается вода. Топливоподающей трубкой 6 на перегородку 3 наливается топливо (соляр, керосин, печное,мазут и т.п.). Его уровень устанавливается дозатором (предел уровня - перелив). Топливо растекается по перегородке 3 между бортиком 5 и воздушными патрубками 4. В гляделку над перегородкой 3 вносится запальный факел (или другое поджигающее устройство). Топливо загорается, в корпусе 1 устанавливается стоячая волна. Воздух для горения поступает в нижнюю часть корпуса 1 и проходит через воздушные патрубки 4. При повороте 2 853 перегородки 3 при помощи рукоятки, прикрепленной к топливоподающей трубке 6 вне корпуса 1, площадь горения изменяется (максимальная - при горизонтальном расположении перегородки 3, минимальная ограничена бортиком 5). Расход топлива - 0,15 кг/час температура воды - 3090 С. Водонагреватель целесообразен для обогрева небольших зданий и помещений. Технико-экономический эффект заключается в регулировании тепловой мощности генератора тепла малозатратным способом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: F24H 1/00, F22B 31/00

Метки: водонагреватель
