Водонагреватель

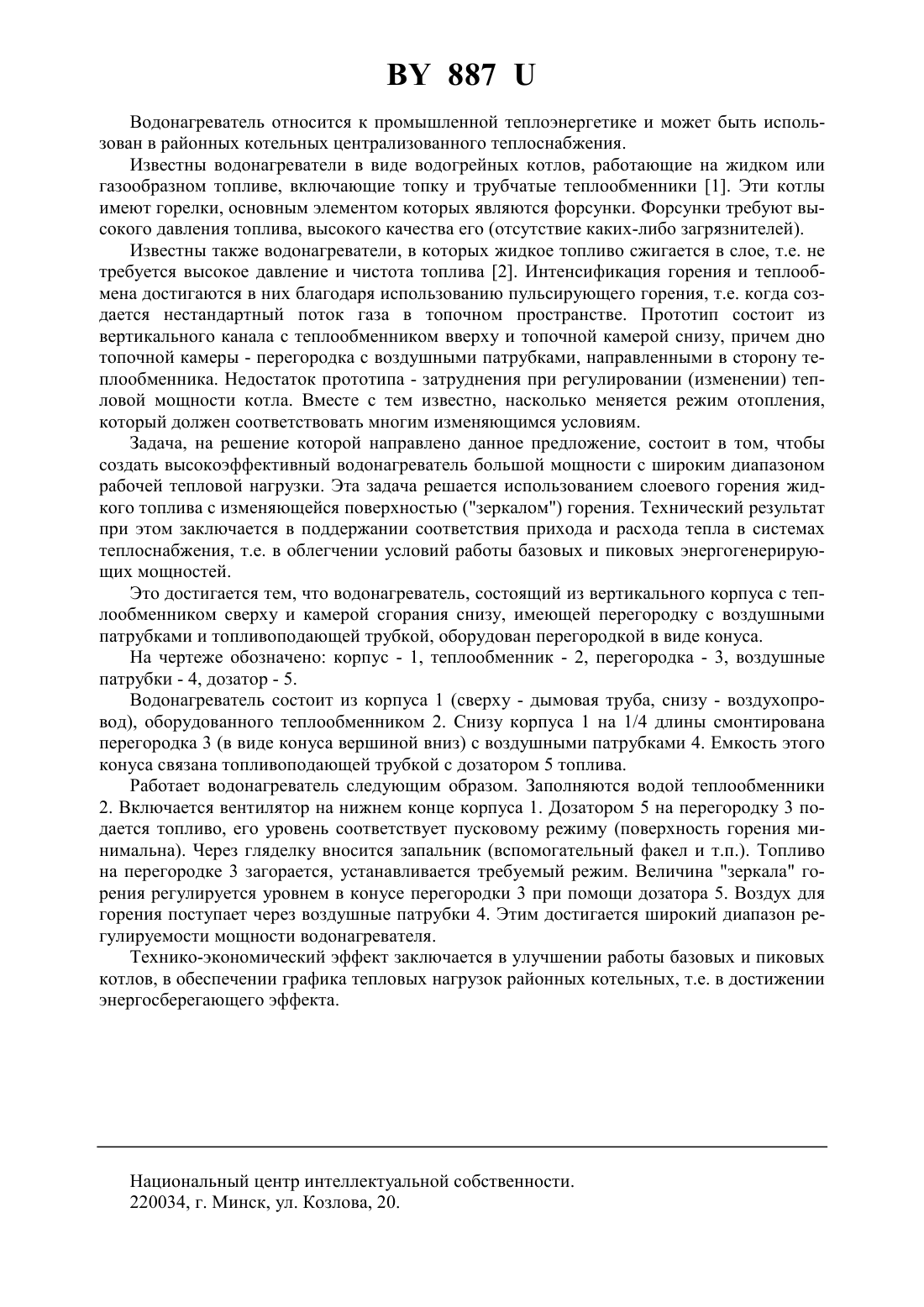

(51)22 31/00,24 1/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Автор Северянин Виталий Степанович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Водонагреватель, состоящий из вертикального корпуса с теплообменником в верхней части и камерой сгорания в нижней, оборудованной перегородкой с воздушными патрубками и топливоподающей трубкой с дозатором, отличающийся тем, что перегородка выполнена конусной. 887 Водонагреватель относится к промышленной теплоэнергетике и может быть использован в районных котельных централизованного теплоснабжения. Известны водонагреватели в виде водогрейных котлов, работающие на жидком или газообразном топливе, включающие топку и трубчатые теплообменники 1. Эти котлы имеют горелки, основным элементом которых являются форсунки. Форсунки требуют высокого давления топлива, высокого качества его (отсутствие каких-либо загрязнителей). Известны также водонагреватели, в которых жидкое топливо сжигается в слое, т.е. не требуется высокое давление и чистота топлива 2. Интенсификация горения и теплообмена достигаются в них благодаря использованию пульсирующего горения, т.е. когда создается нестандартный поток газа в топочном пространстве. Прототип состоит из вертикального канала с теплообменником вверху и топочной камерой снизу, причем дно топочной камеры - перегородка с воздушными патрубками, направленными в сторону теплообменника. Недостаток прототипа - затруднения при регулировании (изменении) тепловой мощности котла. Вместе с тем известно, насколько меняется режим отопления,который должен соответствовать многим изменяющимся условиям. Задача, на решение которой направлено данное предложение, состоит в том, чтобы создать высокоэффективный водонагреватель большой мощности с широким диапазоном рабочей тепловой нагрузки. Эта задача решается использованием слоевого горения жидкого топлива с изменяющейся поверхностью (зеркалом) горения. Технический результат при этом заключается в поддержании соответствия прихода и расхода тепла в системах теплоснабжения, т.е. в облегчении условий работы базовых и пиковых энергогенерирующих мощностей. Это достигается тем, что водонагреватель, состоящий из вертикального корпуса с теплообменником сверху и камерой сгорания снизу, имеющей перегородку с воздушными патрубками и топливоподающей трубкой, оборудован перегородкой в виде конуса. На чертеже обозначено корпус - 1, теплообменник - 2, перегородка - 3, воздушные патрубки - 4, дозатор - 5. Водонагреватель состоит из корпуса 1 (сверху - дымовая труба, снизу - воздухопровод), оборудованного теплообменником 2. Снизу корпуса 1 на 1/4 длины смонтирована перегородка 3 (в виде конуса вершиной вниз) с воздушными патрубками 4. Емкость этого конуса связана топливоподающей трубкой с дозатором 5 топлива. Работает водонагреватель следующим образом. Заполняются водой теплообменники 2. Включается вентилятор на нижнем конце корпуса 1. Дозатором 5 на перегородку 3 подается топливо, его уровень соответствует пусковому режиму (поверхность горения минимальна). Через гляделку вносится запальник (вспомогательный факел и т.п.). Топливо на перегородке 3 загорается, устанавливается требуемый режим. Величина зеркала горения регулируется уровнем в конусе перегородки 3 при помощи дозатора 5. Воздух для горения поступает через воздушные патрубки 4. Этим достигается широкий диапазон регулируемости мощности водонагревателя. Технико-экономический эффект заключается в улучшении работы базовых и пиковых котлов, в обеспечении графика тепловых нагрузок районных котельных, т.е. в достижении энергосберегающего эффекта. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
