Котел

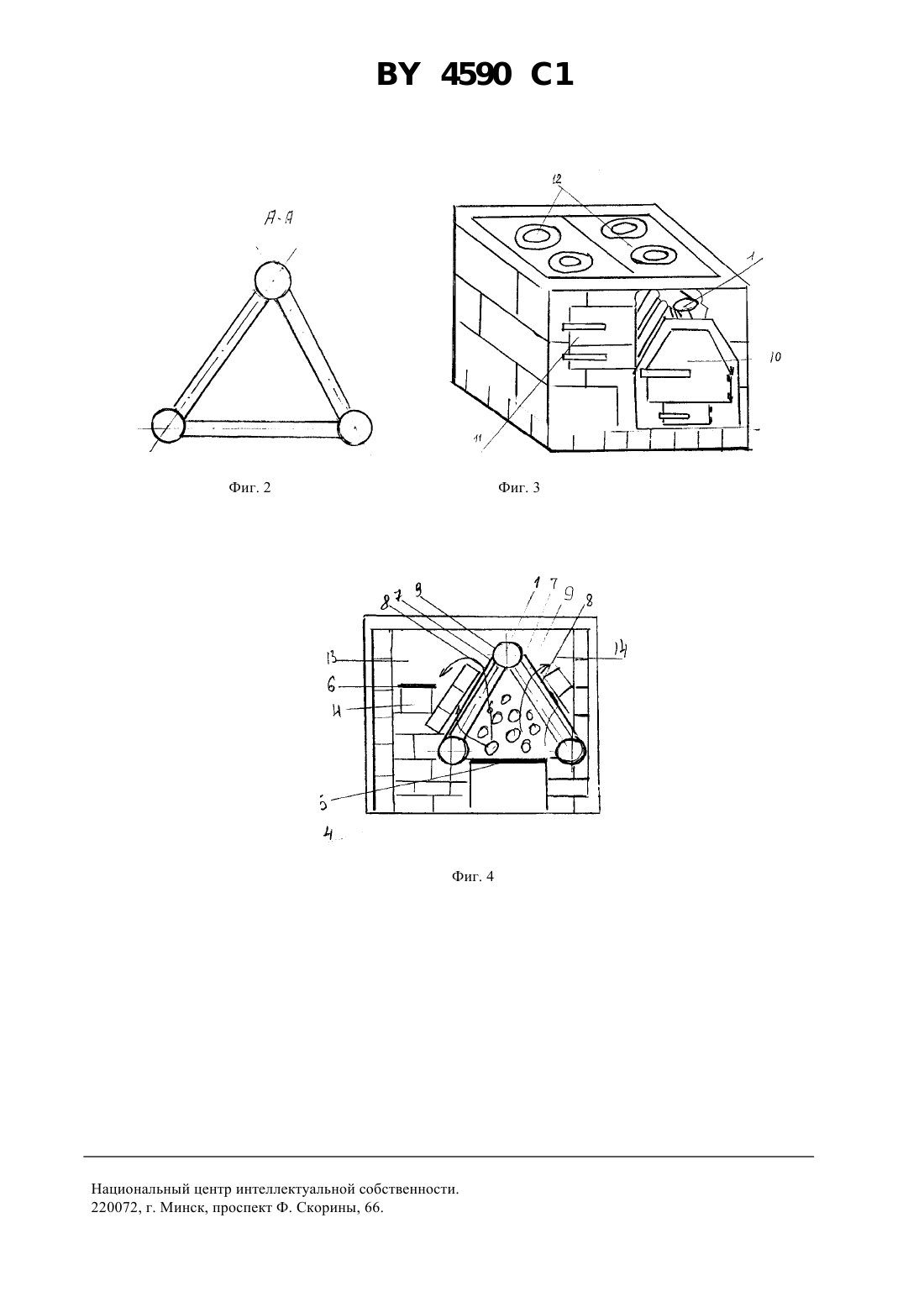

(73) Патентообладатель Дацик Петр Петрович(57) Котел, используемый в составе плиты, выполненный в виде котла шатрового типа, обмурованного кирпичом, и содержащий колосники и поддувало, отличающийся тем, что боковые стенки котла выполнены из стальных трубок диаметром 32-40 мм, сваренных между собой на расстоянии 10-12 мм, основание и верх котла выполнены из стальных труб диаметром 89-100 мм, задняя стенка котла образована замкнутой трубкой диаметром 32-40 мм, причем при обкладке котла кирпичом оставлены зазоры между боковыми стенками и кирпичом 20-30 мм, а между кирпичом и верхней плитой - 80-100 мм. Фиг. 1 Изобретение относится к бытовым печам и кухонным плитам для твердого топлива с дополнительным устройством для нагрева воды и может быть использовано для отопления сельских жилых домов, коттеджей,4590 1 клубов, детских садиков, магазинов, столовых, теплиц, а также оно может быть использовано для приготовления пищи как кухонный очаг, русская печь, камин. Известны котлы водогрейные, например котел, содержащий теплообменные секции, соединенные посредством переходников 1, или водогрейный котел, состоящий из водяной камеры с топочным коробом и конвенционного отсека, в котором находится несколько труб с теплоаккумулирующими чугунными болванками 2. Наиболее близким по технической сути к настоящему изобретению является котел Универсал-6 шатрового типа, содержащий колосниковую решетку, вентилятор для подачи воздуха, насос для циркуляции тепла,взрывной клапан, домовую трубу. Универсал-6 монтируется из чугунных секций и обкладывается огнеупорным кирпичом. Для отопления помещений в котельных монтируется два и более таких котла 3. Известные котлы являются трудоемкими и энергоемкими. Тепло от таких котлов поступает лишь в процессе их работы. Основной задачей, на которую направлено изобретение, является снижение трудоемкости и энергоемкости, а также экономия тепла. Поставленная задача достигается тем, что предложенное изобретение представляет собой взаимодействие водяного и печного отопления. Водяное отопление быстро греется и быстро остывает, печное - медленно греется и медленно остывает. Изобретение выполнено таким образом, что может быть одновременно котлом для обогрева помещений и плитой для приготовления пищи. На фиг. 1 изображен общий вид котла, на фиг. 2 - задняя стенка котла, на фиг. 3 - котел в сборе, на фиг. 4- котел в разрезе. Котел шатрового типа , состоящий из стальных труб, наклонные стенки 2 которого состоят из труб диаметром 32-40 мм и сварены между собой на расстоянии 10-12 мм. Сверху и снизу трубы стенки 2 приварены к трубам 3 диаметром 89-100 мм на расстоянии 600 мм между тремя трубами основания и верха котла. Для сообщения потока теплоносителя задняя стенка котлазамкнута трубой диаметром 32-40 мм (фиг. 2). Котел обложен обычным печным кирпичом. Из кирпичей выполнено поддувало 4 на два колосника 5 колосник котла, 6 - колосник летнего хода. Задняя стенка котла заложена кирпичом и замазана глиняным раствором. Боковые стенки также заложены кирпичом и поставлены металлические прутья 7 диаметром 1618 мм, для выполнения зазора 8 между кирпичом и трубами наклонной стенки 2. Зазор равен 20-30 мм. Зазор 8 необходим для того, чтобы пламя огня охватывало внутреннюю стенку котла . Боковые наклонные стенки 2 полностью не обложены кирпичом, а оставлено отверстие 9 размером 80-100 мм для выхода отработанных газов. Котел монтируют в плиту и обмуровывают кирпичом (изразцом) и устанавливают дверки 10 котлаи- летнего хода. Дверка 10 изготовлена из уголка 4545 из стали 3-4 мм. Дверка 10 имеет размер больше чем в обычной кухонной плите, чтобы загружать дрова большого размера. Сверху устанавливают двухкамфорные плиты 12. Для кухонного очага применен летний ход. Когда нет необходимости топить печку, а нужно приготовить пищу, пользуемся летним ходом. В этом случае отопление работать не будет. При обкладке котла кирпичом выполняют два канала слева - 13, справа - 14. Комфорки одной плиты совпадают с каналом 13. В них ставятся ведра, чугунки. Внизу установлено поддувало 4 и колосник летнего хода 6. Вторая плита не совпадает с каналом 14. На нее ставят только посуду для нагрева. Эта плита греет только от котла. Летний ход предназначен для быстрого разогрева и приготовления пищи и используется только в летнее время. Летний ход может работать с котлом и без него. Котел работает с естественной циркуляцией. Пламя поднимается вверх, обволакивая каждую трубу котлаи обойдя кирпич, резко идет вниз. Отбирается значительная часть тепла. Затем газы идут по правому 14 и левому 13 каналам задней стенке котлаи далее в общий канал. Все тепло полностью не отбирается, а горячие газы, проходя по каналам, а в последствии по колодцам, нагревают их с последующей теплоотдачей. На начальном периоде топки котла греется система отопления, затем нагревается печка и дает теплоотдачу. Если в доме в зимнее время топить два раза в день, этого достаточно, чтобы в доме было тепло круглые сутки. Тепло излучается от стенки, по которой проходят каналы и сохраняется 8-10 часов. Котел является высокоэффективным. П своей мощности превосходит промышленные котлы. Тепловой эффект достигается за счет большой площади трубок котла и его конструкции. Площадь поверхности трубок нагрева в данном котле равна 1,7 м 2. При необходимости мощность котла можно увеличить за счет его размеров от 600 до 1500 м. Котел испытан в домах и коттеджах, также в административных зданияхрайона. Источники информации 1. А.с. 929970 А 1, 1982. 2.2062957, С 1, 1996. 3. Борщов Д.Я. Чугунные, стальные и отопительные котлы. - 1984. - С. 4-7. 2 Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
