Универсальный водонагреватель

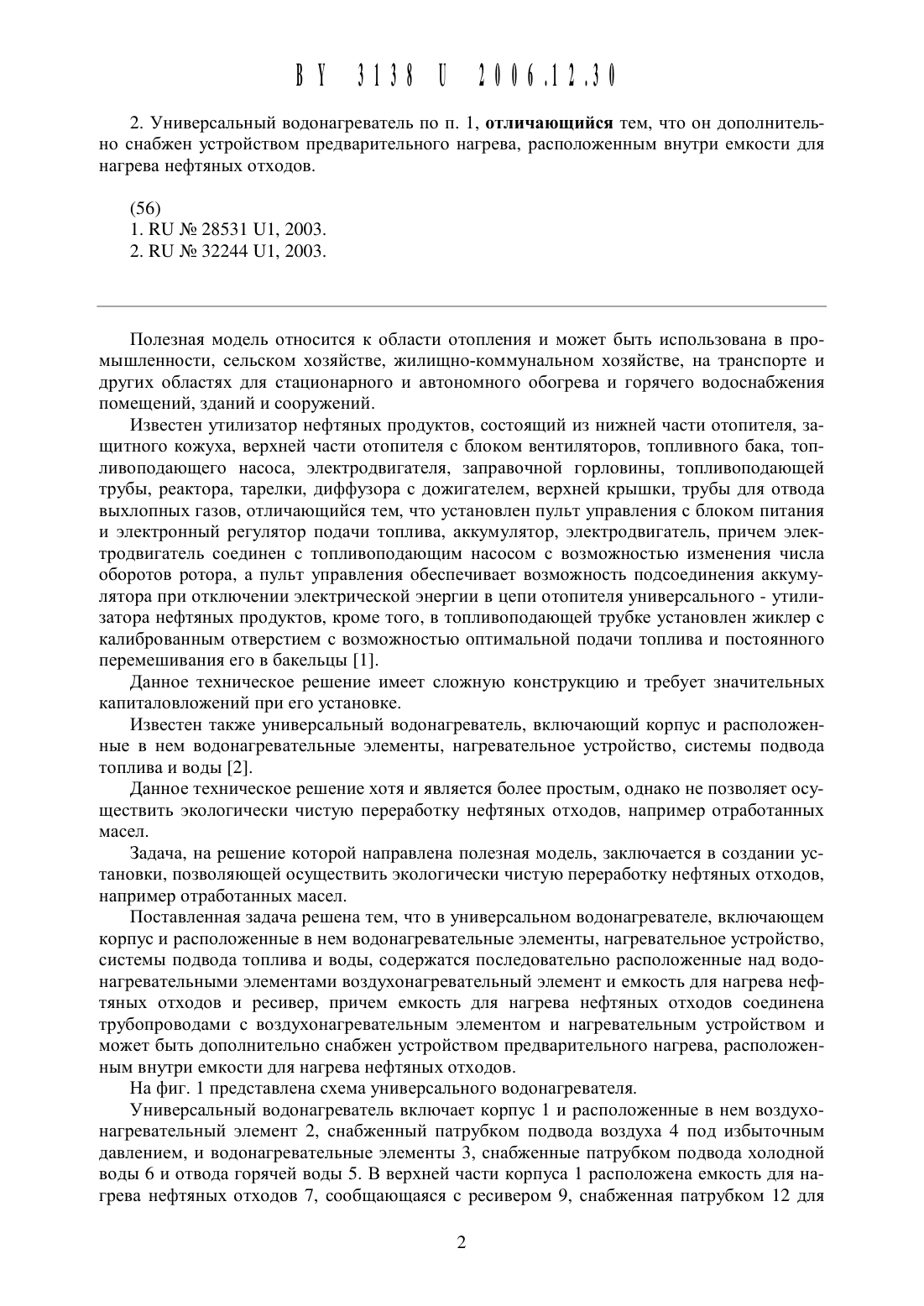

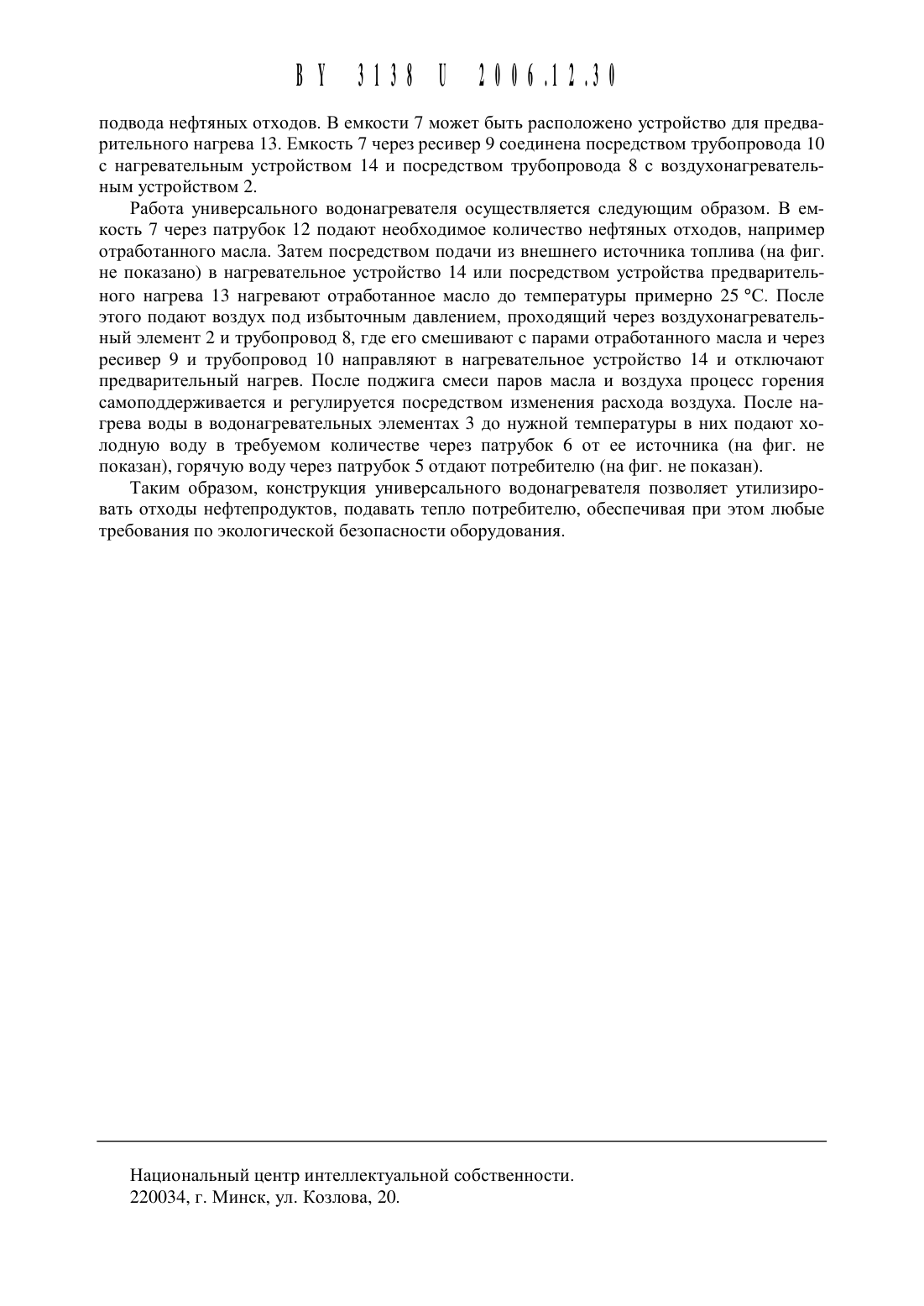

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель БорисеНоК Юрий Николаевич (ВУ)(72) Автор БорисеНоК Юрий Николаевич(73) Патентообладатель БорисеНоК Юрий Николаевич (ВУ)1. Универсальный водонагреватель, включающий КОРПУС И РаСПОЛОЖЕННЫЕ В НЕМ водонагревательные ЭЛЕМЕНТЫ, Нагревательное УСТРОЙСТВО, СИСТЕМЫ ПОДВОДа топлива И ВОДЫ, ОТЛИЧЗЮЩИЙСЯ ТЕМ, ЧТО СОДЕРЖИТ ПОСЛЕДОВаТЕЛЬНО РаСПОЛОЖЕННЫЕ НаД водонаГРЕВаТЕЛЬНЫМИ элементами воздухонагревательный ЭЛЕМЕНТ И ЕМКОСТЬ ДЛЯ Нагрева НЕфТЯНЫХ ОТХОДОВ И РЕСИВЕР, ПРИЧЕМ ЕМКОСТЬ ДЛЯ Нагрева НЕфТЯНЫХ ОТХОДОВ соединена трубопроводами С ВОЗДуХОНаГРЕВаТЕЛЬНЫМ ЭЛЕМЕНТОМ И нагревательным УСТРОЙСТВОМ.2. Универсальный водонагреватель по п. 1, отличающийся тем, что он дополнительно снабжен устройством предварительного нагрева, расположенным внутри емкости для нагрева нефтяных отходов.Полезная модель относится К области отопления и может быть использована в промышленности, сельском хозяйстве, жилищно-коммунальном хозяйстве, на транспорте и других областях для стационарного и автономного обогрева и горячего водоснабжения помещений, зданий и сооружений.Известен утилизатор нефтяных продуктов, состоящий из нижней части отопителя, защитного кожуха, верхней части отопителя с блоком вентиляторов, топливного бака, топливоподающего насоса, электродвигателя, заправочной горловины, топливоподающей трубы, реактора, тарелки, диффузора с дожигателем, верхней крышки, трубы для отвода выхлопных газов, отличающийся тем, что установлен пульт управления с блоком питания и электронный регулятор подачи топлива, аккумулятор, электродвигатель, причем электродвигатель соединен с топливоподающим насосом с возможностью изменения числа оборотов ротора, а пульт управления обеспечивает возможность подсоединения аккумулятора при отключении электрической энергии в Цепи отопителя универсального - утилизатора нефтяных продуктов, кроме того, в топливоподающей трубке установлен жиклер с калиброванным отверстием с возможностью оптимальной подачи топлива и постоянного перемешивания его в бакельЦы 1.Данное техническое решение имеет сложную конструкцию и требует значительных капиталовложений при его установке.Известен также универсальный водонагреватель, включающий корпус и расположенные в нем водонагревательные элементы, нагревательное устройство, системы подвода топлива и воды 2.Данное техническое решение хотя и является более простым, однако не позволяет осуществить экологически чистую переработку нефтяных отходов, например отработанных масел.Задача, на решение которой направлена полезная модель, заключается в создании установки, позволяющей осуществить экологически чистую переработку нефтяных отходов,например отработанных масел.Поставленная задача решена тем, что в универсальном водонагревателе, включающем корпус и расположенные в нем водонагревательные элементы, нагревательное устройство,системы подвода топлива и воды, содержатся последовательно расположенные над водонагревательными элементами воздухонагревательный элемент и емкость для нагрева нефтяных отходов и ресивер, причем емкость для нагрева нефтяных отходов соединена трубопроводами с воздухонагревательным элементом и нагревательным устройством и может быть дополнительно снабжен устройством предварительного нагрева, расположенным внутри емкости для нагрева нефтяных отходов.На фиг. 1 представлена схема универсального водонагревателя.Универсальный водонагреватель включает корпус 1 и расположенные в нем воздухонагревательный элемент 2, снабженный патрубком подвода воздуха 4 под избыточным давлением, и водонагревательные элементы 3, снабженные патрубком подвода холодной воды 6 и отвода горячей воды 5. В верхней части корпуса 1 расположена емкость для нагрева нефтяных отходов 7, сообщающаяся с ресивером 9, снабженная патрубком 12 дляподвода нефтяных отходов. В емкости 7 может быть расположено устройство для предварительного нагрева 13. Емкость 7 через ресивер 9 соединена посредством трубопровода 10 с нагревательным устройством 14 И посредством трубопровода 8 с воздухонагревательнь 1 м устройством 2.Работа универсального водонагревателя осуществляется следующим образом. В емкость 7 через патрубок 12 подают необходимое количество нефтяных отходов, например отработанного масла. Затем посредством подачи из внешнего источника топлива (на фиг. не показано) в нагревательное устройство 14 или посредством устройства предварительного нагрева 13 нагревают отработанное масло до температуры примерно 25 С. После этого подают воздух под избыточным давлением, проходящий через воздухонагревательнь 1 й элемент 2 и трубопровод 8, где его смешивают с парами отработанного масла и через ресивер 9 и трубопровод 10 направляют в нагревательное устройство 14 и отключают предварительный нагрев. После поджига смеси паров масла и воздуха процесс горения самоподдерживается и регулируется посредством изменения расхода воздуха. После нагрева воды в водонагревательных элементах 3 до нужной температуры в них подают холодную воду в требуемом количестве через патрубок 6 от ее источника (на фиг. не показан), горячую воду через патрубок 5 отдают потребителю (на фиг. не показан).Таким образом, конструкция универсального водонагревателя позволяет утилизировать отходы нефтепродуктов, подавать тепло потребителю, обеспечивая при этом любые требования по экологической безопасности оборудования.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
