Патенты с меткой «парогазогенератор»
Парогазогенератор
Номер патента: U 9025
Опубликовано: 28.02.2013
Авторы: Станиславец Игорь Павлович, Северянин Виталий Степанович
МПК: F24H 1/00
Метки: парогазогенератор
Текст:
...шумоглушителя установлены перегородки, фиксирующие водяную ванну. На фигуре представлена аксонометрическая схема заявляемого парогазогенератора,где обозначено 1 - водяная ванна, 2 - камера пульсирующего горения, 3 - аэродинамический клапан, 4 - форсунка, 5 - электросвеча, 6 - резонансная труба, 7 - шумоглушитель, 8 перегородка, 9 - опорные торцы, 10 - воздухозаборные отверстия, 11 - парогазовый патрубок, 12 - трубка пускового воздуха, 13...
Парогазогенератор
Номер патента: U 8447
Опубликовано: 30.08.2012
Авторы: Северянин Виталий Степанович, Журко Анатолий Викторович
Метки: парогазогенератор
Текст:
...перегородка, 12 - внутреннее торцевое отверстие, 13 - внешнее торцевое отверстие, 14 - трубка пускового воздуха, 15 - стержень,16 - дренаж. Стрелки сплошные - воздух, пунктирная - газ, двойная - вода, штрихпунктирная - парогаз. Волнистая линия - уровень воды. Некоторые элементы даны условно прозрачными. Парогазогенератор состоит из металлического корпуса 1 (выполняет также функцию водяной ванны), внутри которого смонтированы камера...
Парогазогенератор
Номер патента: U 6988
Опубликовано: 28.02.2011
Авторы: Ракецкий Валерий Михайлович, Северянин Виталий Степанович, Павленко Сергей Николаевич
Метки: парогазогенератор
Текст:
...части показаны условно прозрачными. Парогазогенератор состоит из водяной ванны 1 в виде прямоугольной плоскости, вокруг которой расположен глушитель 2, как узкий короб, охватывающий стенки водяной ванны 1. На внешней стороне глушителя 2 выполнено воздухозаборное отверстие, служащее также для основных коммуникаций установки. В водяной ванне 1 у дна закреплена камера пульсирующего горения 4, на торце которой имеется форсунка 5 для подачи...

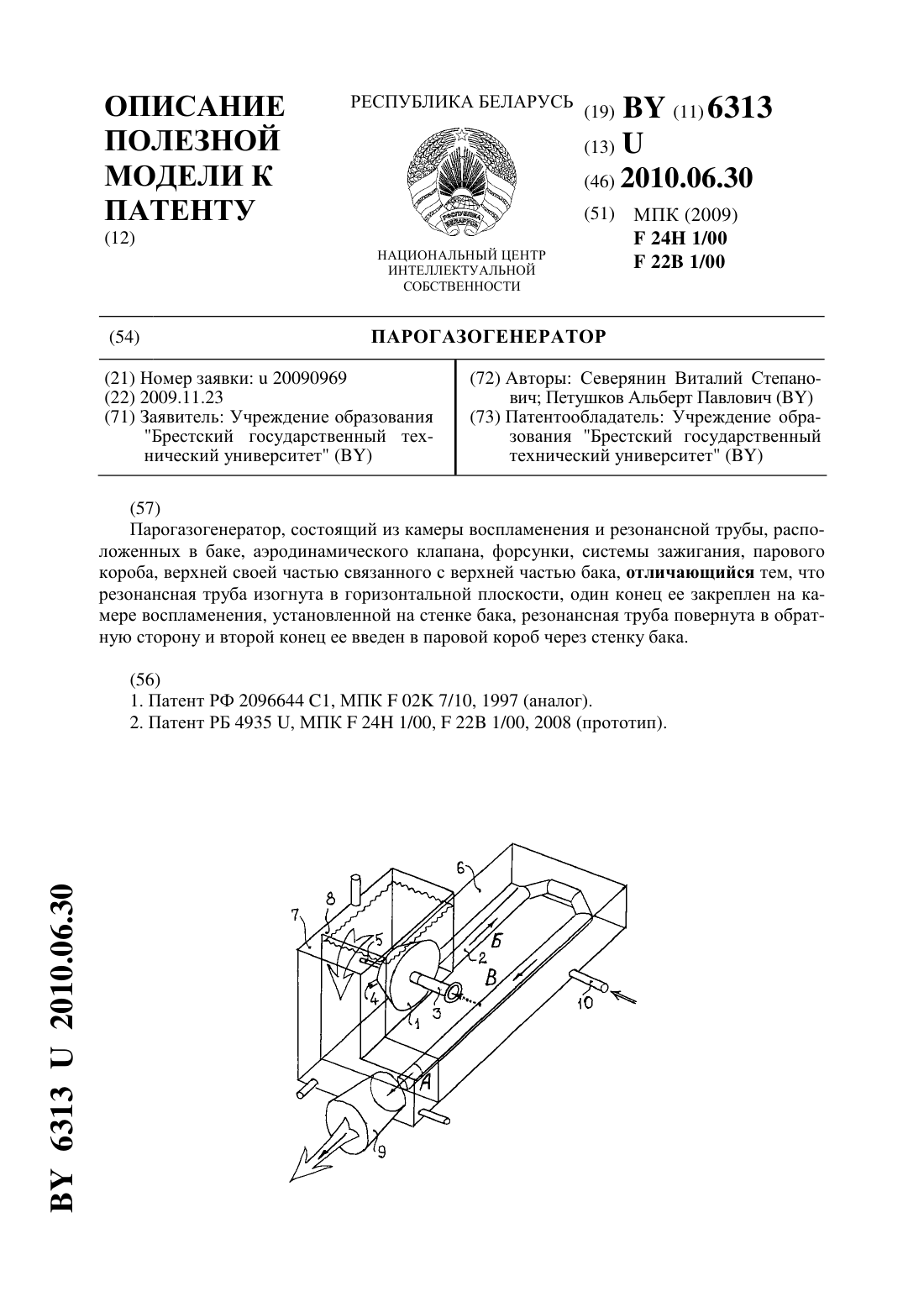

Парогазогенератор
Номер патента: U 6313
Опубликовано: 30.06.2010
Авторы: Петушков Альберт Павлович, Северянин Виталий Степанович
Метки: парогазогенератор
Текст:
...двойная - вода, точечная - воздух, широкая - пар волнистая линия - уровень кипящей воды. А - контакт резонансной трубы со стенкой бака,Б - участок резонансной трубы до гиба,В - после гиба некоторые элементы показаны условно прозрачными. Парогазогенератор состоит из конусной камеры воспламенения 1, к которой тангенциально подсоединена резонансная труба 2, а по оси - аэродинамический клапан 3 в виде отрезка трубы, сбоку - система...
Парогазогенератор
Номер патента: U 5846
Опубликовано: 30.12.2009
Автор: Северянин Виталий Степанович
Метки: парогазогенератор
Текст:
...в сторону выхода парогаза 3, длина ее меньше длины водяной ванны 1, у выхода парогаза она снабжена отверстиями для слива вниз воды. На 2 58462009.12.30 правляющая 4 расположена между уровнем воды и верхней крышкой парогазогенератора,примерно на половине расстояния между ними. Выходная часть напорной трубы 5 (верхняя часть ванны 1) направлена своей осью на выход парогаза 3. Полости глушителя 6 примыкают сбоку к водяной ванне 1. Объем...
Парогазогенератор
Номер патента: U 5854
Опубликовано: 30.12.2009
Авторы: Северянин Виталий Степанович, Павленко Сергей Николаевич, Партин Владимир Степанович, Тромза Евгений Николаевич
Метки: парогазогенератор
Текст:
...в вертикальной плоскости резонансную трубу, верхний конец которой размещается выше камеры воспламенения, над уровнем воды в корпусе. Так образуется полость над поверхностью воды, где струя горячих газов контактирует непосредственно с водой и интенсифицирует парообразование. На чертеже изображена аксонометрическая схема парогазогенератора, где обозначено 1 - корпус, 2 - водяной патрубок, 3 - парогазопровод, 4 -форсунка, 5 - свеча...
Парогазогенератор
Номер патента: U 5655
Опубликовано: 30.10.2009
Авторы: Язиков Вадим Семенович, Петушков Альберт Павлович, Черников Игорь Анатольевич, Дьяконов Юрий Петрович, Северянин Виталий Степанович
Метки: парогазогенератор
Текст:
...в смеситель, который сверху имеет отвод и водяную форсунку, связанную с водопроводом, а к камере воспламенения тангенциально подсоединена трубка. На чертеже представлена конструктивная схема парогазогенератора, где обозначено камера воспламенения, 2 - топливная форсунка, 3 - автомобильная свеча, 4 - аэродинамический клапан, 5 - резонансная труба, 6 - бак, 7 - паропровод, 8 - ввод уходящих газов и пара, 9 - смеситель, 10 - отвод...
Парогазогенератор
Номер патента: U 4935
Опубликовано: 30.12.2008
Авторы: Тромза Евгений Николаевич, Горбачева Мария Григорьевна, Партин Владимир Степанович, Дьяконов Юрий Петрович, Черников Игорь Анатольевич, Павленко Сергей Николаевич, Северянин Виталий Степанович
Метки: парогазогенератор
Текст:
...регулятор уровня - 11, перелив - 12, дренаж бака - 13, регулирующий вентиль - 14, дренаж камеры воспламенения - 15, глушитель - 16, воздухопровод - 17, теплоизоляция - 18, паровой короб - 19, шибер - 20, диффузор - 21. Парогазогенератор состоит из камеры воспламенения 1 в виде полого конуса, на котором закреплены форсунка 2 механического или другого типа, система зажигания 3 (автомобильная электросвеча, соединенная высоковольтным кабелем с...
Парогазогенератор
Номер патента: U 4310
Опубликовано: 30.04.2008
Авторы: Павленко Сергей Николаевич, Дьяконов Юрий Петрович, Северянин Виталий Степанович
Метки: парогазогенератор
Текст:
...проводов, а система зажигания 5 - из электросвечи на камере воспламенения, высоковольтного провода, трансформатора, выключателя. Напорная труба 6 смонтирована так,что открытый конец ее находится по оси аэродинамического клапана 3 на расстоянии 47 ее диаметров. Другой конец напорной трубы 6 входит в охлаждающий кожух 7, который с зазором охватывает камеру воспламенения 1 и резонансную трубу 2. К напорной трубе 6 подсоединен пусковой...
