Парогазогенератор

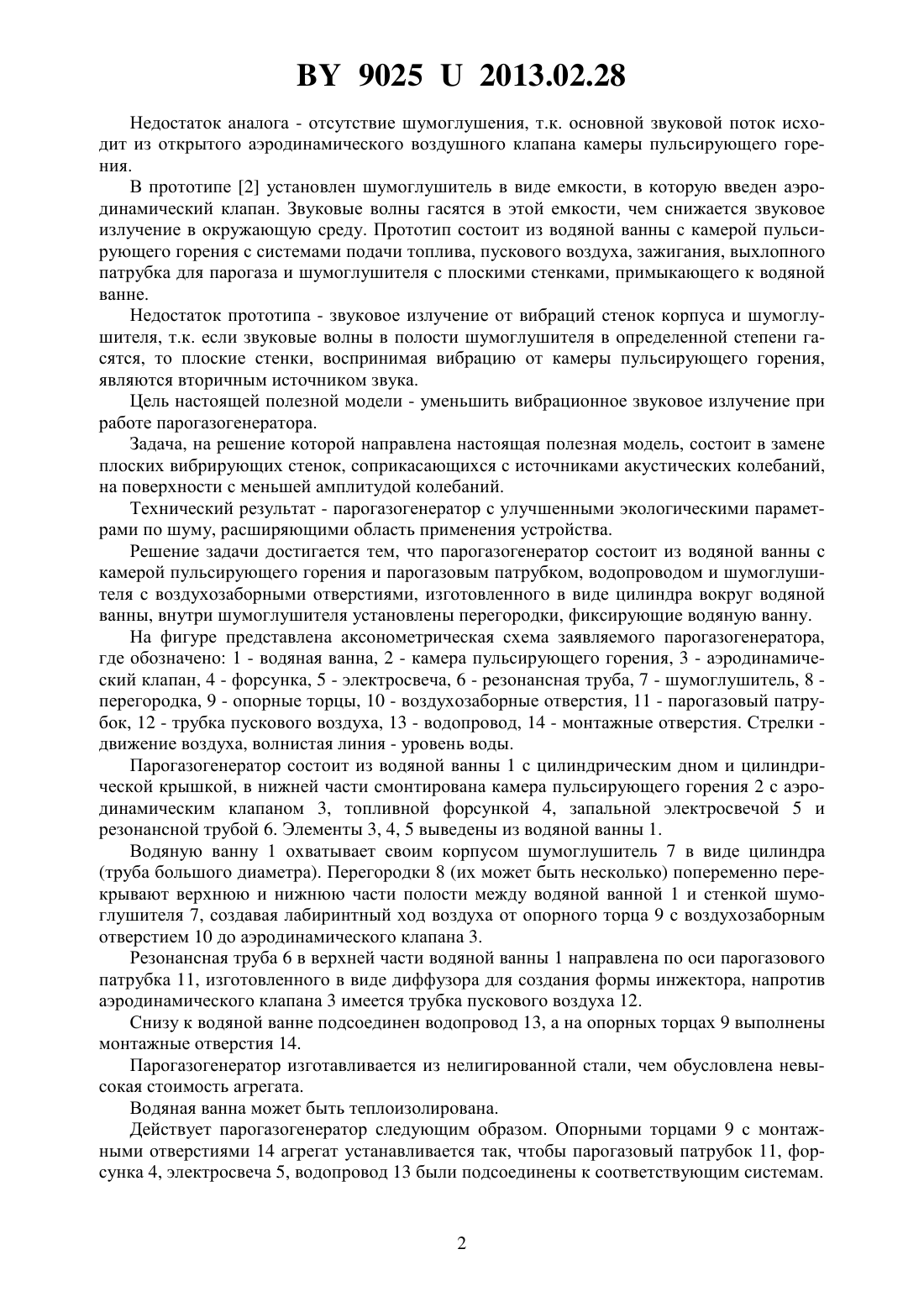

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Станиславец Игорь Павлович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Парогазогенератор, состоящий из водяной ванны с камерой пульсирующего горения,парогазовым патрубком, водопроводом и шумоглушителя с воздухозаборными отверстиями, отличающийся тем, что шумоглушитель выполнен в виде цилиндра, охватывающего водяную ванну, внутри шумоглушителя установлены перегородки, фиксирующие водяную ванну. Парогазогенератор относится к промышленной и коммунальной теплоэнергетике и может быть использован для тепловлажностной обработки и нагрева различных объектов(строительные материалы, бетонные изделия, интерьеры помещений и т.п.). Известно устройство 1, в котором парогаз (смесь паров воды и газоообразных продуктов сгорания) генерируется путем смешения пара от охлаждающей воды и выхлопа из камеры пульсирующего горения, т.е. сочетаются важные тепловые процессы - кипение и охлаждение горячих элементов огневого устройства. Аналог состоит из водяной ванны, в нижней части которой смонтирована камера пульсирующего горения, а верхний конец резонансной трубы, т.е. выхлоп из нее, расположен выше уровня воды. 90252013.02.28 Недостаток аналога - отсутствие шумоглушения, т.к. основной звуковой поток исходит из открытого аэродинамического воздушного клапана камеры пульсирующего горения. В прототипе 2 установлен шумоглушитель в виде емкости, в которую введен аэродинамический клапан. Звуковые волны гасятся в этой емкости, чем снижается звуковое излучение в окружающую среду. Прототип состоит из водяной ванны с камерой пульсирующего горения с системами подачи топлива, пускового воздуха, зажигания, выхлопного патрубка для парогаза и шумоглушителя с плоскими стенками, примыкающего к водяной ванне. Недостаток прототипа - звуковое излучение от вибраций стенок корпуса и шумоглушителя, т.к. если звуковые волны в полости шумоглушителя в определенной степени гасятся, то плоские стенки, воспринимая вибрацию от камеры пульсирующего горения,являются вторичным источником звука. Цель настоящей полезной модели - уменьшить вибрационное звуковое излучение при работе парогазогенератора. Задача, на решение которой направлена настоящая полезная модель, состоит в замене плоских вибрирующих стенок, соприкасающихся с источниками акустических колебаний,на поверхности с меньшей амплитудой колебаний. Технический результат - парогазогенератор с улучшенными экологическими параметрами по шуму, расширяющими область применения устройства. Решение задачи достигается тем, что парогазогенератор состоит из водяной ванны с камерой пульсирующего горения и парогазовым патрубком, водопроводом и шумоглушителя с воздухозаборными отверстиями, изготовленного в виде цилиндра вокруг водяной ванны, внутри шумоглушителя установлены перегородки, фиксирующие водяную ванну. На фигуре представлена аксонометрическая схема заявляемого парогазогенератора,где обозначено 1 - водяная ванна, 2 - камера пульсирующего горения, 3 - аэродинамический клапан, 4 - форсунка, 5 - электросвеча, 6 - резонансная труба, 7 - шумоглушитель, 8 перегородка, 9 - опорные торцы, 10 - воздухозаборные отверстия, 11 - парогазовый патрубок, 12 - трубка пускового воздуха, 13 - водопровод, 14 - монтажные отверстия. Стрелки движение воздуха, волнистая линия - уровень воды. Парогазогенератор состоит из водяной ванны 1 с цилиндрическим дном и цилиндрической крышкой, в нижней части смонтирована камера пульсирующего горения 2 с аэродинамическим клапаном 3, топливной форсункой 4, запальной электросвечой 5 и резонансной трубой 6. Элементы 3, 4, 5 выведены из водяной ванны 1. Водяную ванну 1 охватывает своим корпусом шумоглушитель 7 в виде цилиндра(труба большого диаметра). Перегородки 8 (их может быть несколько) попеременно перекрывают верхнюю и нижнюю части полости между водяной ванной 1 и стенкой шумоглушителя 7, создавая лабиринтный ход воздуха от опорного торца 9 с воздухозаборным отверстием 10 до аэродинамического клапана 3. Резонансная труба 6 в верхней части водяной ванны 1 направлена по оси парогазового патрубка 11, изготовленного в виде диффузора для создания формы инжектора, напротив аэродинамического клапана 3 имеется трубка пускового воздуха 12. Снизу к водяной ванне подсоединен водопровод 13, а на опорных торцах 9 выполнены монтажные отверстия 14. Парогазогенератор изготавливается из нелигированной стали, чем обусловлена невысокая стоимость агрегата. Водяная ванна может быть теплоизолирована. Действует парогазогенератор следующим образом. Опорными торцами 9 с монтажными отверстиями 14 агрегат устанавливается так, чтобы парогазовый патрубок 11, форсунка 4, электросвеча 5, водопровод 13 были подсоединены к соответствующим системам. 90252013.02.28 Водяная ванна 1 заполняется водопроводной водой до необходимого уровня (волнистая линия). Подается пусковой воздух через трубку пускового воздуха 12 в аэродинамический клапан 3. Включается пусковая электросвеча 5. В камере пульсирующего горения 2 топливо воспламеняется, устанавливается автоколебательный режим, продукты сгорания по резонансной трубе 6 выходят в парогазовый патрубок 11, где смешиваются с водяным паром от кипящей воды. Пусковой воздух и пусковая электросвеча отключаются,воздух на горение поступает через воздухозаборные отверстия 10, проходит через перегородки 8 и засасывается аэродинамическим клапаном 3. Звуковые волны, исходящие из него, ослабляются в полости шумоглушителя 7 между его стенками, перегородками 8 и водяной ванной 1, а вибрации стенок шумоглушителя значительно снижены по сравнению с плоским вариантом стенок, поэтому и вибрационное шумоизлучение в окружающую среду уменьшается, звуковые волны, исходящие из выхлопа резонансной трубы в парогазовый патрубок, поглощаются объектом тепловлажностной отработки (пропарочные камеры и т.п.). Технико-экономическая эффективность устройства заключается в расширении области использования его благодаря улучшенным эксплуатационным и экологическим характеристикам (строительное производство, сельское хозяйство, коммунальные организации и т.п.). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
