Водонагреватель

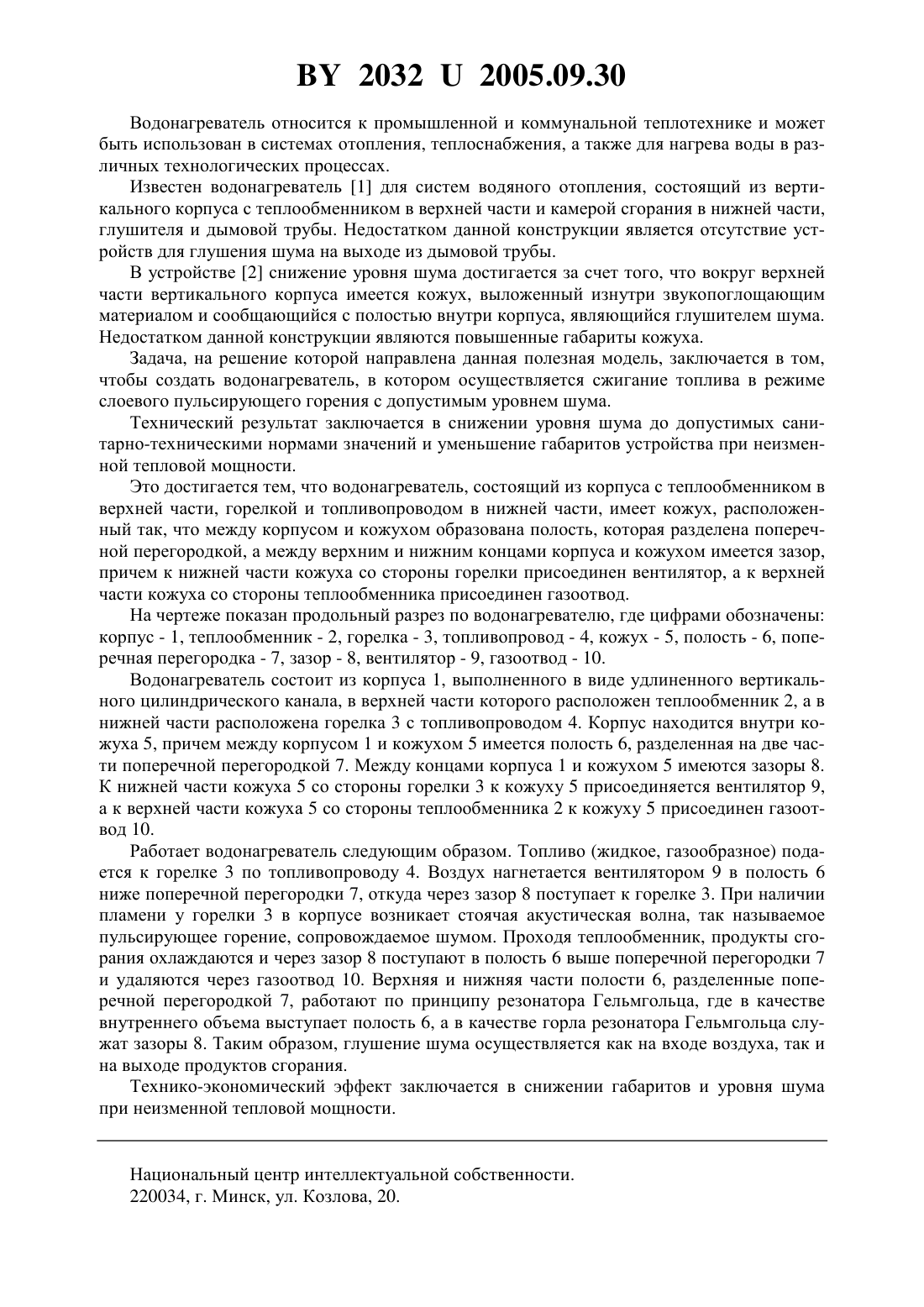

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Северянин Виталий Степанович Тимошук Александр Леонидович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Водонагреватель, состоящий из корпуса с расположенным в его верхней части теплообменником и расположенной в нижней части горелкой с топливопроводом и кожуха, отличающийся тем, что между корпусом и кожухом образована полость, разделенная на две части поперечной перегородкой, между концами корпуса и кожухом имеется зазор, к нижней части кожуха со стороны горелки подсоединяется вентилятор, а к верхней части корпуса со стороны теплообменника присоединен газоотвод. 20322005.09.30 Водонагреватель относится к промышленной и коммунальной теплотехнике и может быть использован в системах отопления, теплоснабжения, а также для нагрева воды в различных технологических процессах. Известен водонагреватель 1 для систем водяного отопления, состоящий из вертикального корпуса с теплообменником в верхней части и камерой сгорания в нижней части,глушителя и дымовой трубы. Недостатком данной конструкции является отсутствие устройств для глушения шума на выходе из дымовой трубы. В устройстве 2 снижение уровня шума достигается за счет того, что вокруг верхней части вертикального корпуса имеется кожух, выложенный изнутри звукопоглощающим материалом и сообщающийся с полостью внутри корпуса, являющийся глушителем шума. Недостатком данной конструкции являются повышенные габариты кожуха. Задача, на решение которой направлена данная полезная модель, заключается в том,чтобы создать водонагреватель, в котором осуществляется сжигание топлива в режиме слоевого пульсирующего горения с допустимым уровнем шума. Технический результат заключается в снижении уровня шума до допустимых санитарно-техническими нормами значений и уменьшение габаритов устройства при неизменной тепловой мощности. Это достигается тем, что водонагреватель, состоящий из корпуса с теплообменником в верхней части, горелкой и топливопроводом в нижней части, имеет кожух, расположенный так, что между корпусом и кожухом образована полость, которая разделена поперечной перегородкой, а между верхним и нижним концами корпуса и кожухом имеется зазор,причем к нижней части кожуха со стороны горелки присоединен вентилятор, а к верхней части кожуха со стороны теплообменника присоединен газоотвод. На чертеже показан продольный разрез по водонагревателю, где цифрами обозначены корпус - 1, теплообменник - 2, горелка - 3, топливопровод - 4, кожух - 5, полость - 6, поперечная перегородка - 7, зазор - 8, вентилятор - 9, газоотвод - 10. Водонагреватель состоит из корпуса 1, выполненного в виде удлиненного вертикального цилиндрического канала, в верхней части которого расположен теплообменник 2, а в нижней части расположена горелка 3 с топливопроводом 4. Корпус находится внутри кожуха 5, причем между корпусом 1 и кожухом 5 имеется полость 6, разделенная на две части поперечной перегородкой 7. Между концами корпуса 1 и кожухом 5 имеются зазоры 8. К нижней части кожуха 5 со стороны горелки 3 к кожуху 5 присоединяется вентилятор 9,а к верхней части кожуха 5 со стороны теплообменника 2 к кожуху 5 присоединен газоотвод 10. Работает водонагреватель следующим образом. Топливо (жидкое, газообразное) подается к горелке 3 по топливопроводу 4. Воздух нагнетается вентилятором 9 в полость 6 ниже поперечной перегородки 7, откуда через зазор 8 поступает к горелке 3. При наличии пламени у горелки 3 в корпусе возникает стоячая акустическая волна, так называемое пульсирующее горение, сопровождаемое шумом. Проходя теплообменник, продукты сгорания охлаждаются и через зазор 8 поступают в полость 6 выше поперечной перегородки 7 и удаляются через газоотвод 10. Верхняя и нижняя части полости 6, разделенные поперечной перегородкой 7, работают по принципу резонатора Гельмгольца, где в качестве внутреннего объема выступает полость 6, а в качестве горла резонатора Гельмгольца служат зазоры 8. Таким образом, глушение шума осуществляется как на входе воздуха, так и на выходе продуктов сгорания. Технико-экономический эффект заключается в снижении габаритов и уровня шума при неизменной тепловой мощности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
