Парогенератор

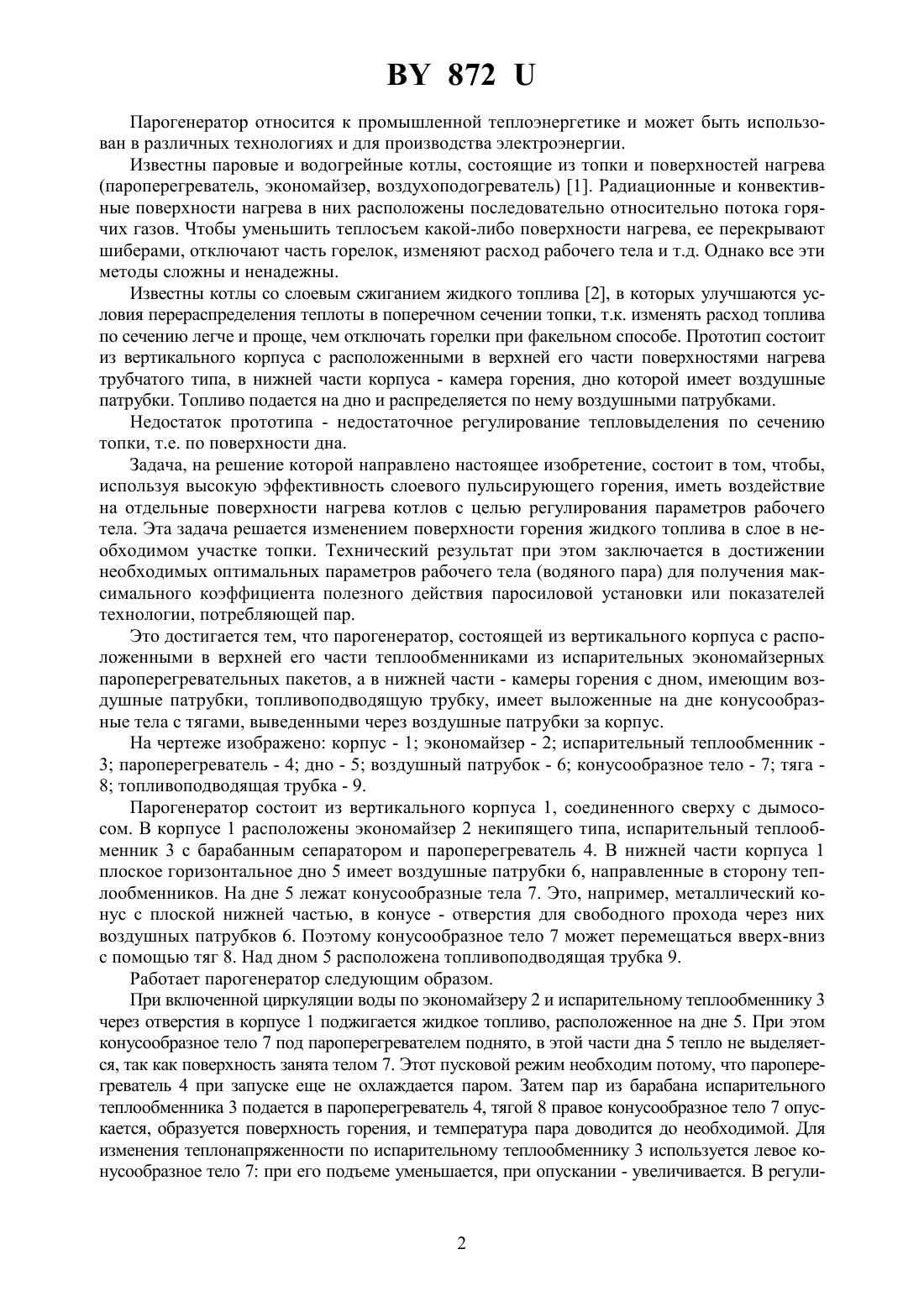

(51)22 31/00,24 1/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Автор Северянин Виталий Степанович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Парогенератор, состоящий из вертикального корпуса с расположенными в его верхней части испарительных, экономайзерных, пароперегревательных теплообменников, а в нижней части - камеры горения с дном, имеющим воздушные патрубки, топливоподающую трубку, отличающийся тем, что на дне выложены конусообразные тела с тягами,выведенными через воздушные патрубки за корпус. 872 Парогенератор относится к промышленной теплоэнергетике и может быть использован в различных технологиях и для производства электроэнергии. Известны паровые и водогрейные котлы, состоящие из топки и поверхностей нагрева(пароперегреватель, экономайзер, воздухоподогреватель) 1. Радиационные и конвективные поверхности нагрева в них расположены последовательно относительно потока горячих газов. Чтобы уменьшить теплосъем какой-либо поверхности нагрева, ее перекрывают шиберами, отключают часть горелок, изменяют расход рабочего тела и т.д. Однако все эти методы сложны и ненадежны. Известны котлы со слоевым сжиганием жидкого топлива 2, в которых улучшаются условия перераспределения теплоты в поперечном сечении топки, т.к. изменять расход топлива по сечению легче и проще, чем отключать горелки при факельном способе. Прототип состоит из вертикального корпуса с расположенными в верхней его части поверхностями нагрева трубчатого типа, в нижней части корпуса - камера горения, дно которой имеет воздушные патрубки. Топливо подается на дно и распределяется по нему воздушными патрубками. Недостаток прототипа - недостаточное регулирование тепловыделения по сечению топки, т.е. по поверхности дна. Задача, на решение которой направлено настоящее изобретение, состоит в том, чтобы,используя высокую эффективность слоевого пульсирующего горения, иметь воздействие на отдельные поверхности нагрева котлов с целью регулирования параметров рабочего тела. Эта задача решается изменением поверхности горения жидкого топлива в слое в необходимом участке топки. Технический результат при этом заключается в достижении необходимых оптимальных параметров рабочего тела (водяного пара) для получения максимального коэффициента полезного действия паросиловой установки или показателей технологии, потребляющей пар. Это достигается тем, что парогенератор, состоящей из вертикального корпуса с расположенными в верхней его части теплообменниками из испарительных экономайзерных пароперегревательных пакетов, а в нижней части - камеры горения с дном, имеющим воздушные патрубки, топливоподводящую трубку, имеет выложенные на дне конусообразные тела с тягами, выведенными через воздушные патрубки за корпус. На чертеже изображено корпус - 1 экономайзер - 2 испарительный теплообменник 3 пароперегреватель - 4 дно - 5 воздушный патрубок - 6 конусообразное тело - 7 тяга 8 топливоподводящая трубка - 9. Парогенератор состоит из вертикального корпуса 1, соединенного сверху с дымососом. В корпусе 1 расположены экономайзер 2 некипящего типа, испарительный теплообменник 3 с барабанным сепаратором и пароперегреватель 4. В нижней части корпуса 1 плоское горизонтальное дно 5 имеет воздушные патрубки 6, направленные в сторону теплообменников. На дне 5 лежат конусообразные тела 7. Это, например, металлический конус с плоской нижней частью, в конусе - отверстия для свободного прохода через них воздушных патрубков 6. Поэтому конусообразное тело 7 может перемещаться вверх-вниз с помощью тяг 8. Над дном 5 расположена топливоподводящая трубка 9. Работает парогенератор следующим образом. При включенной циркуляции воды по экономайзеру 2 и испарительному теплообменнику 3 через отверстия в корпусе 1 поджигается жидкое топливо, расположенное на дне 5. При этом конусообразное тело 7 под пароперегревателем поднято, в этой части дна 5 тепло не выделяется, так как поверхность занята телом 7. Этот пусковой режим необходим потому, что пароперегреватель 4 при запуске еще не охлаждается паром. Затем пар из барабана испарительного теплообменника 3 подается в пароперегреватель 4, тягой 8 правое конусообразное тело 7 опускается, образуется поверхность горения, и температура пара доводится до необходимой. Для изменения теплонапряженности по испарительному теплообменнику 3 используется левое конусообразное тело 7 при его подъеме уменьшается, при опускании - увеличивается. В регули 2 872 ровке расхода и температуры перегретого пара участвуют оба конусообразные тела. Топливо подается регулятором расхода по топливоподводящей трубке 9. Технико-экономический эффект заключается в достижении точного регулирования параметров рабочего тела, необходимого для работы с максимальным коэффициентом полезного действия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
