B24B 31/112 — с магнитоуплотняемым шлифовальным порошком, движущимся относительно обрабатываемого изделия под влиянием давления

Номер патента: 18574

Опубликовано: 30.08.2014

Авторы: Агейчик Валерий Александрович, Акулович Леонид Михайлович, Ворошухо Олег Николаевич, Сергеев Леонид Ефимович, Ермаков Николай Иванович

МПК: B24B 31/112, B24B 31/00

Метки: обработки, устройство, магнитно-абразивной, зубчатого, колеса, ультразвуковой

Текст:

...также функции волновода, при этом направляющая пластина установлена относительно фиксирующих пальцев с зазором 12 мм. На фиг. 1 изображен общий вид устройства без ультразвуковых установок на фиг. 2 изображен вид спереди А на фиг. 1 с ультразвуковыми установками. Устройство для ультразвуковой магнитно-абразивной обработки зубчатого колеса включает механизм вращения 1 обрабатываемого зубчатого колеса, разомкнутую электромагнитную систему 2 с...

Номер патента: 18336

Опубликовано: 30.06.2014

Авторы: Сергеев Леонид Ефимович, Акулович Леонид Михайлович, Ермаков Николай Иванович, Агейчик Валерий Александрович, Ворошухо Олег Николаевич

МПК: B24B 31/112, B24B 11/00

Метки: станок, ролика, обработки, подшипника, поверхностей, бочкообразного, комбинированной

Текст:

...отверстие, с образованием зазоров между боковой поверхностью бочкообразного ролика и конусными поверхностями нижнего и верхнего горизонтальных дисков от 1 до 4 мм, а на торце второй части металлического стержня закреплено соосно с ним обращенное меньшим основанием вниз коническое зубчатое колесо, контактирующее с коническим зубчатым колесом-диском, образуя с ним коническую зубчатую передачу, а к С-образной станине жестко прикреплен...

Номер патента: 18211

Опубликовано: 30.06.2014

Авторы: Сергеев Леонид Ефимович, Акулович Леонид Михайлович, Ермаков Николай Иванович, Агейчик Валерий Александрович

МПК: B24B 11/00, B24B 31/112

Метки: станок, подшипников, комбинированной, обработки, бочкообразных, роликов, поверхностей

Текст:

...горизонтальных дисков от 1 до 4 мм, на торце второй части металлического стержня закреплен конический каток в виде обращенного меньшим основанием вниз усеченного прямого кругового конуса с углом наклона его образующей к оси симметрии металлического стержня 45, причем боковая поверхность конического катка контактирует с поверхностью малого плоского диска, образуя с ним фрикционную передачу, к Собразной станине жестко прикреплен...

Номер патента: 18162

Опубликовано: 30.04.2014

Авторы: Ефимов Андрей Михайлович, Сергеев Леонид Ефимович, Агейчик Валерий Александрович, Линник Александр Владимирович, Ермаков Николай Иванович, Акулович Леонид Михайлович

МПК: B24B 31/112

Метки: устройство, детали, цилиндрической, ультразвуковой, обработки, магнитно-абразивной, отверстия

Текст:

...трубка 18162 1 2014.04.30 для подачи смазочно-охлаждающей жидкости в зону обработки и одновременного распределения по этой зоне ультразвуковых колебаний от волновода. Техническим результатом при использовании изобретения является повышение производительности и качества чистовой обработки отверстий деталей в виде полых цилиндров вследствие высокой степени осцилляции, обеспечивающей обновление и переориентацию ферроабразивного порошка,...

Номер патента: 18193

Опубликовано: 30.04.2014

Авторы: Акулович Леонид Михайлович, Агейчик Валерий Александрович, Ермаков Николай Иванович, Сергеев Леонид Ефимович, Ворошухо Олег Николаевич

МПК: B24B 11/00, B24B 31/112

Метки: роликов, станок, бочкообразных, поверхностей, комбинированной, подшипников, обработки

Текст:

...боковым граням параллелепипеда, выполненного из ферромагнитного материала, приклеены тонкие пластины из фторопласта, при этом в центре тяжести наклонной грани диамагнитного параллелепипеда перпендикулярно к ней закреплен металлический стержень с возможностью установки на него со стороны малого основания бочкообразного ролика подшипника, в котором выполнено технологическое отверстие, с образованием зазоров от 1 до 3 мм между боковой...

Номер патента: 18192

Опубликовано: 30.04.2014

Авторы: Ермаков Николай Иванович, Сергеев Леонид Ефимович, Агейчик Валерий Александрович, Ворошухо Олег Николаевич, Акулович Леонид Михайлович

МПК: B24B 11/00, B24B 31/112

Метки: подшипников, комбинированной, бочкообразных, станок, роликов, поверхностей, обработки

Текст:

...которого выполнена резьба для навинчивания бочкообразного ролика, в котором со стороны меньшего основания выполнено технологическое резьбовое отверстие, с образованием зазоров между боковой поверхностью бочкообразного ролика и конусными поверхностями нижнего и верхнего горизонтальных дисков от 1 до 4 мм, на торце второй части металлического стержня закреплен конический каток в виде обращенного меньшим основанием вниз усеченного прямого...

Номер патента: 17910

Опубликовано: 28.02.2014

Авторы: Ермаков Николай Иванович, Агейчик Валерий Александрович, Ворошухо Олег Николаевич, Сергеев Леонид Ефимович, Акулович Леонид Михайлович

МПК: B24B 31/112

Метки: магнитно-абразивной, станок, обработки, деталей, торцов, двухсторонней, цилиндрических, сферических

Текст:

...шкивы 2 17910 1 2014.02.28 ремень, на поверхности которого равномерно закреплены магазины, выполненные из упругого материала, например резины, со сквозными отверстиями для обрабатываемых цилиндрических деталей, причем внутренний диаметр отверстия каждого магазина в недеформированном состоянии меньше диаметра цилиндрической поверхности каждой обрабатываемой цилиндрической детали понижающую приводную ременную передачу,содержащую большой шкив,...

Номер патента: 17907

Опубликовано: 28.02.2014

Авторы: Агейчик Валерий Александрович, Акулович Леонид Михайлович, Сергеев Леонид Ефимович, Ермаков Николай Иванович

МПК: B24B 31/112, B24B 11/00

Метки: комбинированной, обработки, станок, поверхностей, подшипника, бочкообразного, ролика

Текст:

...выполненного из феррмагнитного материала, приклеены тонкие пластины из фторопласта, при этом в центре тяжести наклонной грани диамагнитного параллелепипеда перпендикулярно к ней закреплен металлический стержень с возможностью установки на него бочкообразного ролика подшипника со стороны малого основания с образованием зазоров от 1 до 3 мм между боковой поверхностью бочкообразного ролика и наклонной гранью параллелепипеда,...

Номер патента: 17678

Опубликовано: 30.10.2013

Авторы: Акулович Леонид Михайлович, Агейчик Валерий Александрович, Сергеев Леонид Ефимович, Ермаков Николай Иванович

МПК: B24B 31/112, B24B 11/00

Метки: конического, ролика, подшипника, поверхностей, обработки, станок, комбинированной

Текст:

...которого находится в плоскости симметрии ярма 1 и располагается горизонтально, причем большой сферический торец конического ролика 7 расположен за пределами горизонтальной проекции верхнего диска 6 со стороны неразрывной вертикальной части ярма 1. Большой сферический торец конического ролика 7 соприкасается с торцом расположенного между неразрывной вертикальной частью ярма 1 и коническим роликом 7 симметрично плоскости симметрии ярма 1...

Номер патента: 14595

Опубликовано: 30.08.2011

Авторы: Фёдорцев Ростислав Валерьевич, Карпеш Дмитрий Сергеевич, Луговик Алексей Юрьевич

МПК: B24B 31/112

Метки: плоской, магнитно-абразивной, обработки, поверхности, устройство

Текст:

...имеют цилиндрическую форму и выполнены из диэлектрического материала, при этом между каждым корпусом и магнитной головкой расположено промежуточное кольцо, а на торцевой части одной из магнитных головок установлена съемная крышка. Сущность изобретения поясняется чертежами, где на фиг. 1 показана конструкция инструмента с осевым разрезом -, а на фиг. 2 - вид сверху без корпуса поз. 4 на фиг. 1. На фиг. 3 - схема измерения магнитной индукции в...

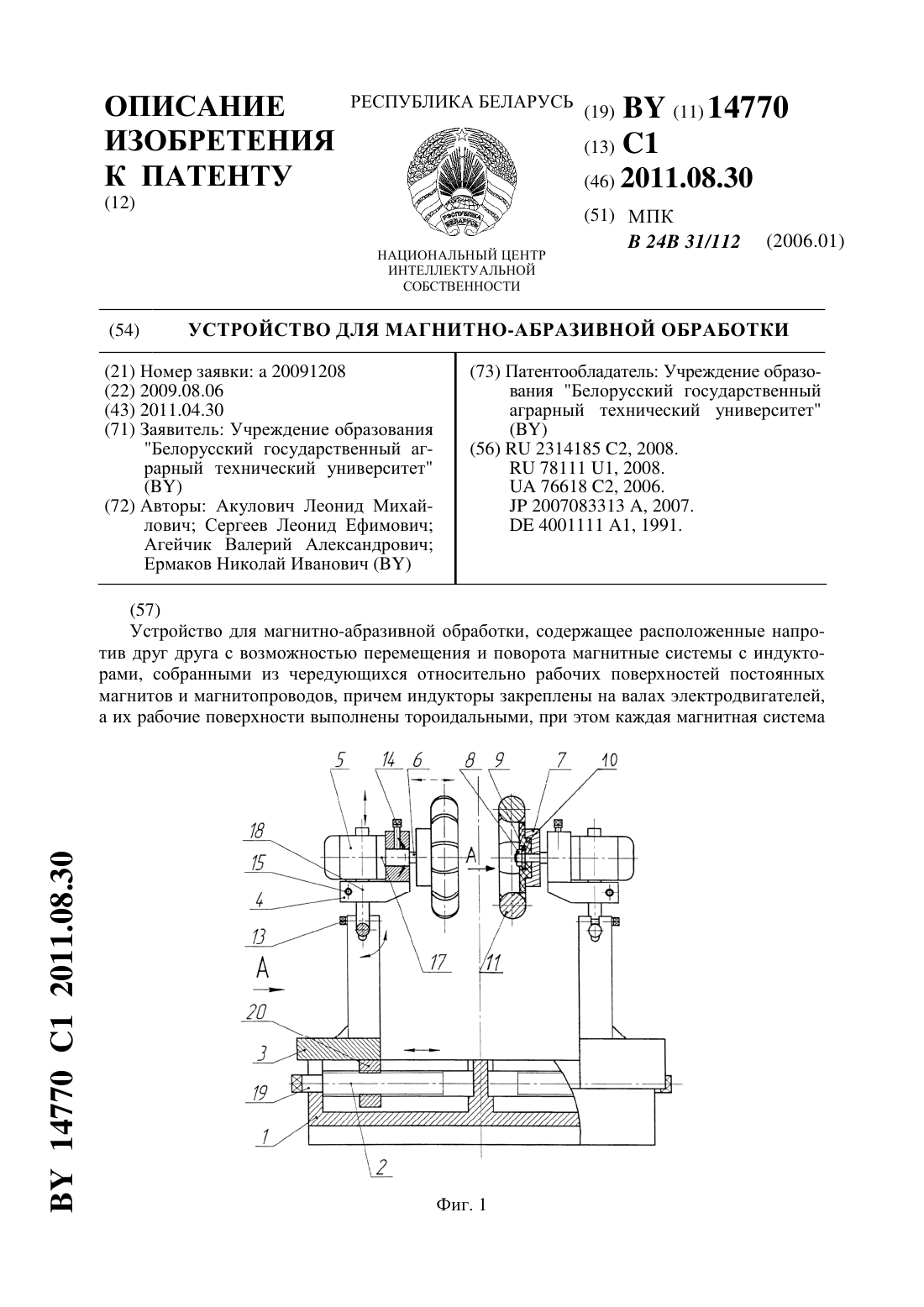

Номер патента: 14770

Опубликовано: 30.08.2011

Авторы: Агейчик Валерий Александрович, Акулович Леонид Михайлович, Сергеев Леонид Ефимович, Ермаков Николай Иванович

МПК: B24B 31/112

Метки: магнитно-абразивной, устройство, обработки

Текст:

...сил сцепления, вызванных воздействующими на боковые стороны дисков 11 силами упругости диамагнетика и наличием на них углублений 12. При этом образуется рабочая тороидальная поверхность индуктора, в которой путем поворота постоянных магнитов в виде дисков 11 за счет преодоления сил сцепления их боковых сторон с упругими стенками прорезей тороидального обода можно дополнительно ориентировать направление сил магнитной индукции в оптимальном с...

Номер патента: U 2135

Опубликовано: 30.09.2005

Авторы: Сидоренко Михаил Иванович, Ящерицын Петр Иванович, Сергеев Леонид Ефимович, Ракомсин Александр Петрович, Миронов Алексей Михайлович, Акулович Леонид Михайлович

МПК: B24B 31/112, B24B 57/00

Метки: зубчатых, колес, магнитно-абразивной, устройство, обработки

Текст:

...Задачей предлагаемой полезной модели является повышение производительности и качества обработки. Поставленная задача решается тем, что в устройство для магнитно-абразивной обработки зубчатых колес, содержащем электромагнитную систему с электромагнитной катушкой и рабочим инструментом, механизм регулировки рабочего зазора, бункер-дозатор для подачи ферроабразивного порошка в зазор между рабочим инструментом и обрабатываемым зубчатым колесом,...

Номер патента: 6495

Опубликовано: 30.09.2004

Авторы: Ящерицын Петр Иванович, Сидоренко Михаил Иванович, Кожуро Лев Михайлович, Ракомсин Александр Петрович, Сергеев Леонид Ефимович

МПК: B24B 31/112, B24B 11/02

Метки: шариков, способ, доводки, паста

Текст:

...повышения температуры и расхода пасты требуется большая величина напряженности магнитного поля и дополнительная порция пасты. Подача через определенный промежуток времени обработки в рабочую зону дополнительной порции доводочной пасты в количестве 5-10 от первоначального и постоянное увеличение значения магнитной индукции на 0,1-12 Тл обеспечивают стабилизацию процесса МАО. Таким образом, предлагаемый состав пасты для доводки шариков и...

Номер патента: 1949

Опубликовано: 30.12.1997

Авторы: Ящерицын Петр Иванович, Ефремов Владимир Дмитриевич

МПК: B24B 31/112

Метки: инструмента, устройство, доводки, кромок, магнито-абразивной, деталей, рабочих

Текст:

...шкивы 2 и клиноременную передачу, совместно со шпинделями 3, 4 получают вращение полюсные наконечники 5. Одновременно магнитопровод 6, от электромагнитных катушек 7, 8 подают магнитную энергию,концентрируемую в рабочем зазоре 9, заполненном МАМ. От величины силы тока изменяется напряженность магнитного поля в рабочем зазоре и МАМ, расположенная в нем, уплотняется, образуя магнитноабразивную щетку - режущий инструмент, необходимый для съема...
