B24B 11/02 — для шлифования шариков

Номер патента: 9327

Опубликовано: 30.06.2007

Авторы: ЩЕТНИКОВИЧ Казимир Генрихович, Терентьева Елена Геннадьевна

МПК: B24B 11/02

Метки: шариков, устройство, обработки

Текст:

...размещено закрепленное на оправке внутреннее кольцо, на нижней торцевой поверхности которого выполнена кольцевая проточка, обращенная в сторону фаски выточки, а оправка соединена с неподвижной осью, установленной с зазором в центральном отверстии верхнего диска, кроме того, на верхнем конце оси и на наружном неподвижном кольце установлены сменные грузы. Такое техническое решение обеспечивает возможность производить обработку шариков на двух...

Номер патента: 8484

Опубликовано: 30.10.2006

Авторы: Филонов Игорь Павлович, Козерук Альбин Степанович, Филонова Марина Игоревна

МПК: B24B 11/02, B24B 13/00

Метки: способ, обработки, шаровидных, деталей

Текст:

...заготовок деталей между двумя плоскими абразивными кругами - на стадии среднего шлифования,сообщения им трехосного вращения относительно конических лунок, выполненных в планшайбе - на стадии мелкого шлифования, а на стадии полирования - прокатыванием по круговой канавке между двумя планшайбами 2. Недостатками данного способа являются невысокий процент выхода годных деталей из-за значительного их разрушения на стадии грубого шлифования,...

Номер патента: 7447

Опубликовано: 30.12.2005

Авторы: Луговой Вячеслав Петрович, Семенюк Виктория Васильевна, ЩЕТНИКОВИЧ Казимир Генрихович

МПК: B24B 11/02

Метки: обработки, шариков, устройство

Текст:

...от сферической формы. Окончательное формообразование шариков происходит в зазоре под верхним плоским диском и нижней планшайбой. В этом случае обеспечивается более длительный контакт обрабатываемых шариков с инструментом, что позволяет повысить точность и качество сферической поверхности. Свободное пространство над сепаратором дает возможность установить загрузочный бункер для заготовок, а наличие выреза в нижней планшайбе позволяет...

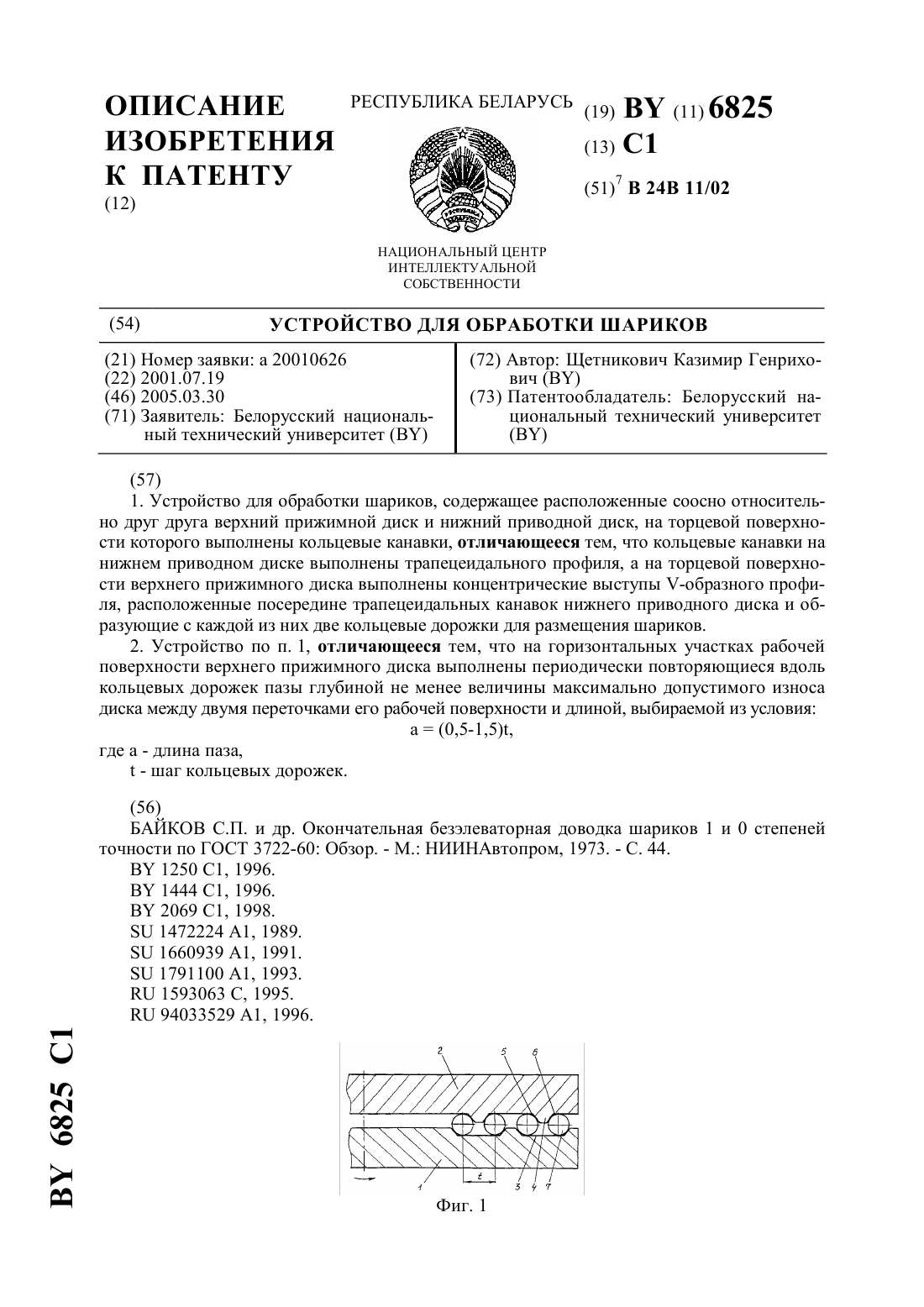

Номер патента: 6825

Опубликовано: 30.03.2005

Автор: ЩЕТНИКОВИЧ Казимир Генрихович

МПК: B24B 11/02

Метки: устройство, обработки, шариков

Текст:

...ее излишки. 2 6825 1 По мере взаимной приработки рабочих поверхностей дисков и шариков точностные параметры последних улучшаются, и уменьшаются колебания величины удельного давления в зоне обработки. Следствием этого является уменьшение диапазона изменения положений мгновенной оси вращения шарика. При прохождении шариком участка верхнего прижимного диска с пазом давление на него будет передаваться только наклонной поверхностью -образного...

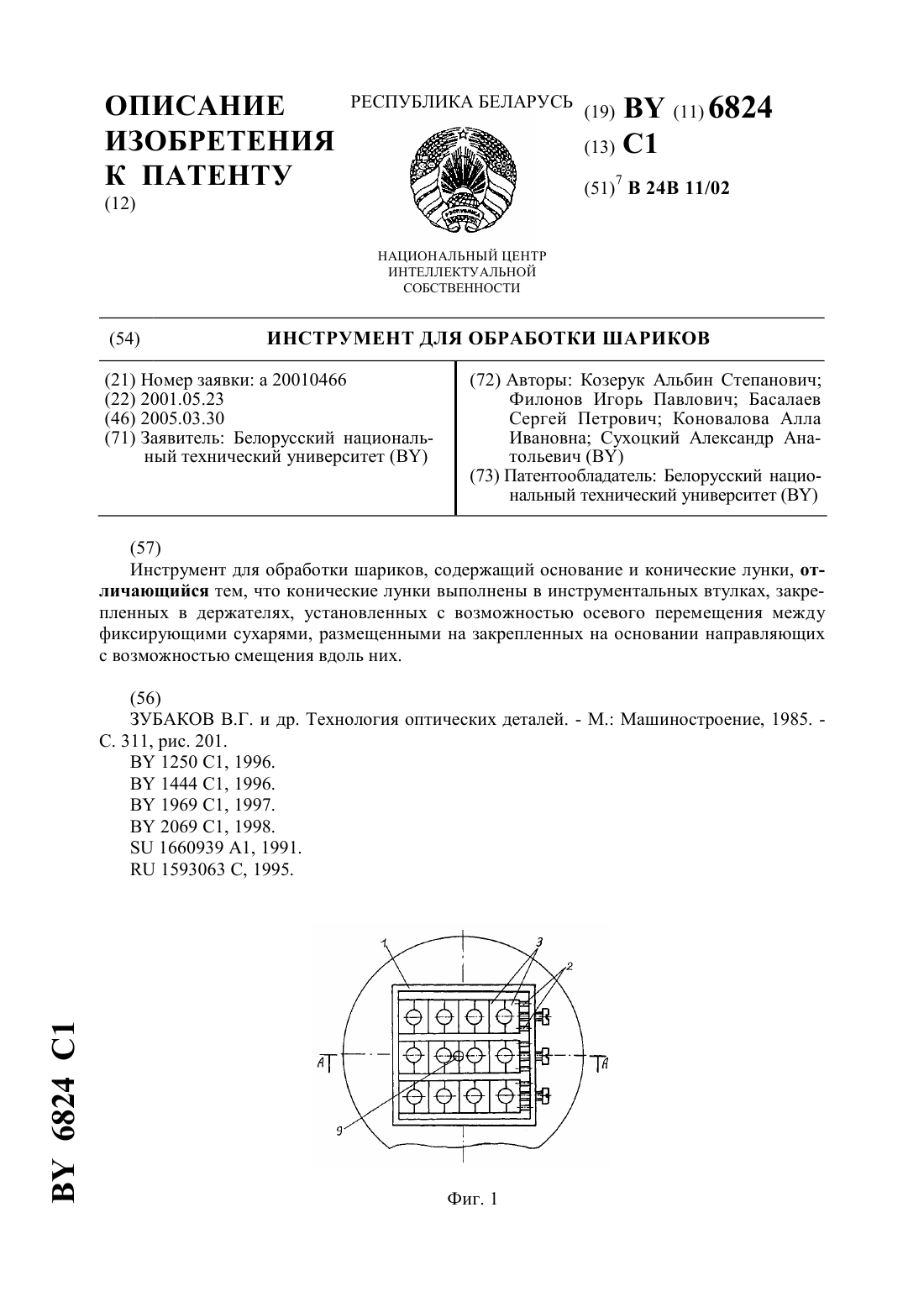

Номер патента: 6824

Опубликовано: 30.03.2005

Авторы: Филонов Игорь Павлович, Сухоцкий Александр Анатольевич, Басалаев Сергей Петрович, Коновалова Алла Ивановна, Козерук Альбин Степанович

МПК: B24B 11/02

Метки: шариков, обработки, инструмент

Текст:

...конические лунки, последние выполнены в инструментальных втулках, закрепленных в держателях, установленных с возможностью осевого перемещения между фиксирующими сухарями, размещенных на закрепленных на основании направляющих с возможностью смещения вдоль них. Существенное отличие заявляемого инструмента состоит в том, что при его реализации представляется возможным производить шлифование и полирование шариков, выполняя замену инструментальных...

Номер патента: 6588

Опубликовано: 30.12.2004

Авторы: Дроздов Алексей Владимирович, ЩЕТНИКОВИЧ Казимир Генрихович

МПК: B24B 11/02

Метки: обработки, устройство, шариков

Текст:

...Шпиндель 2 связан с приводом вращения, состоящим из электродвигателя 4 и клиноременной передачи 5. Абразивный круг 1 расположен внутри барабана 6, закрепленного в корпусе 7. Над торцевой поверхностью абразивного круга 1 с минимальным зазором установлен контейнер 8 секторообразной формы, в котором размещены обрабатываемые шарики 9. Крепление контейнера 8 к барабану 6 осуществляется с помощью винтов 10 и 11. Пазы 12 и 13 в барабане 6...

Номер патента: 6495

Опубликовано: 30.09.2004

Авторы: Кожуро Лев Михайлович, Ракомсин Александр Петрович, Сидоренко Михаил Иванович, Ящерицын Петр Иванович, Сергеев Леонид Ефимович

МПК: B24B 11/02, B24B 31/112

Метки: паста, шариков, доводки, способ

Текст:

...повышения температуры и расхода пасты требуется большая величина напряженности магнитного поля и дополнительная порция пасты. Подача через определенный промежуток времени обработки в рабочую зону дополнительной порции доводочной пасты в количестве 5-10 от первоначального и постоянное увеличение значения магнитной индукции на 0,1-12 Тл обеспечивают стабилизацию процесса МАО. Таким образом, предлагаемый состав пасты для доводки шариков и...

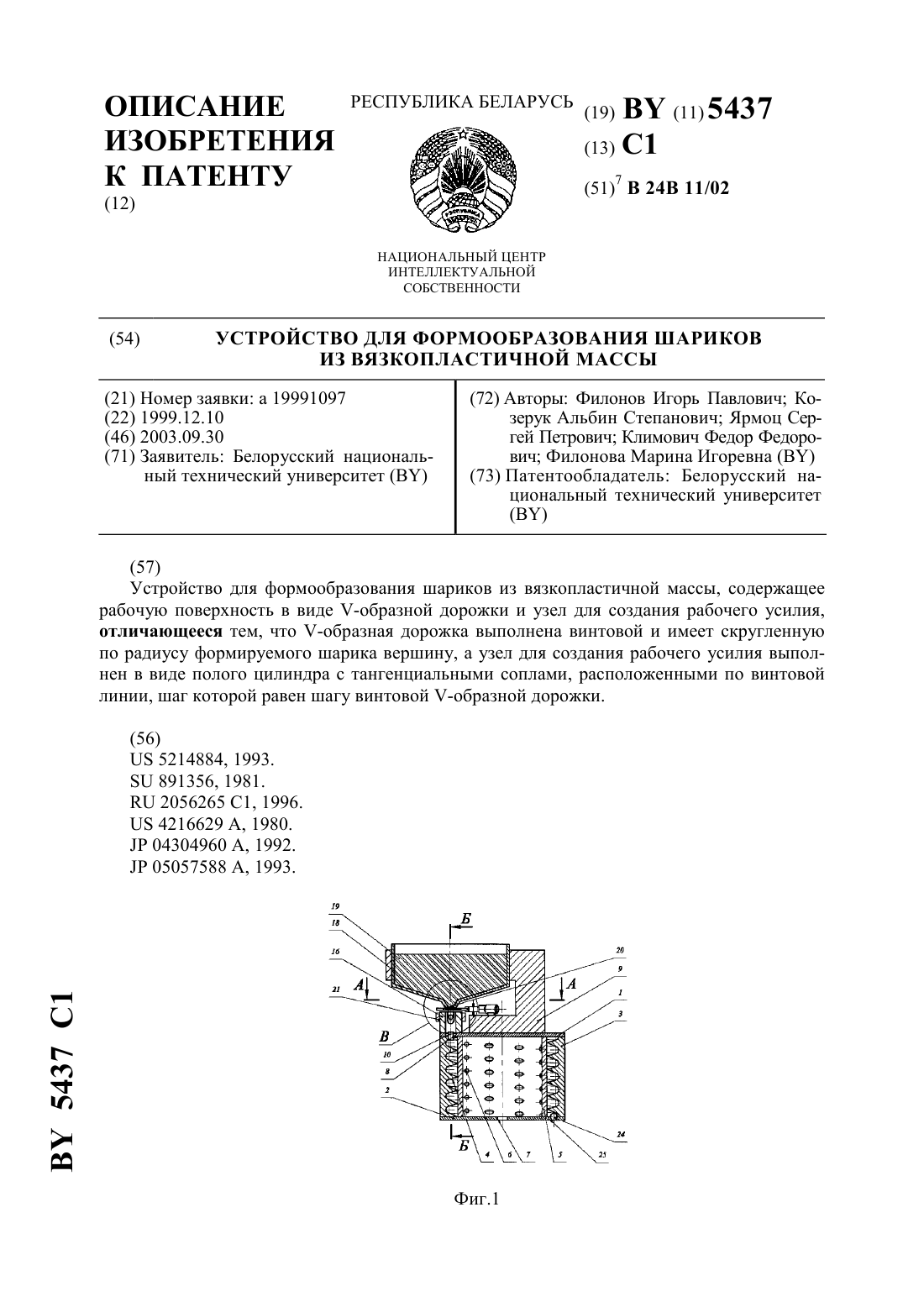

Номер патента: 5437

Опубликовано: 30.09.2003

Авторы: Климович Федор Федорович, Филонов Игорь Павлович, Филонова Марина Игоревна, Ярмоц Сергей Петрович, Козерук Альбин Степанович

МПК: B24B 11/02

Метки: шариков, массы, вязкопластичной, формообразования, устройство

Текст:

...узел в виде полого цилиндра с расположенными по винтовой линии тангенциальными соплами. Это позволяет избежать применения механического силового привода и относительных перемещений элементов устройства. Сущность изобретения поясняется чертежом, где на фиг. 1 показан общий вид устройства на фиг. 2 - разрез по А-А на фиг. 1 (без загрузочного бункера) на фиг. 3 - разрез по Б-Б на фиг. 1 на фиг. 4 - вид В на фиг. 1. Устройство для...

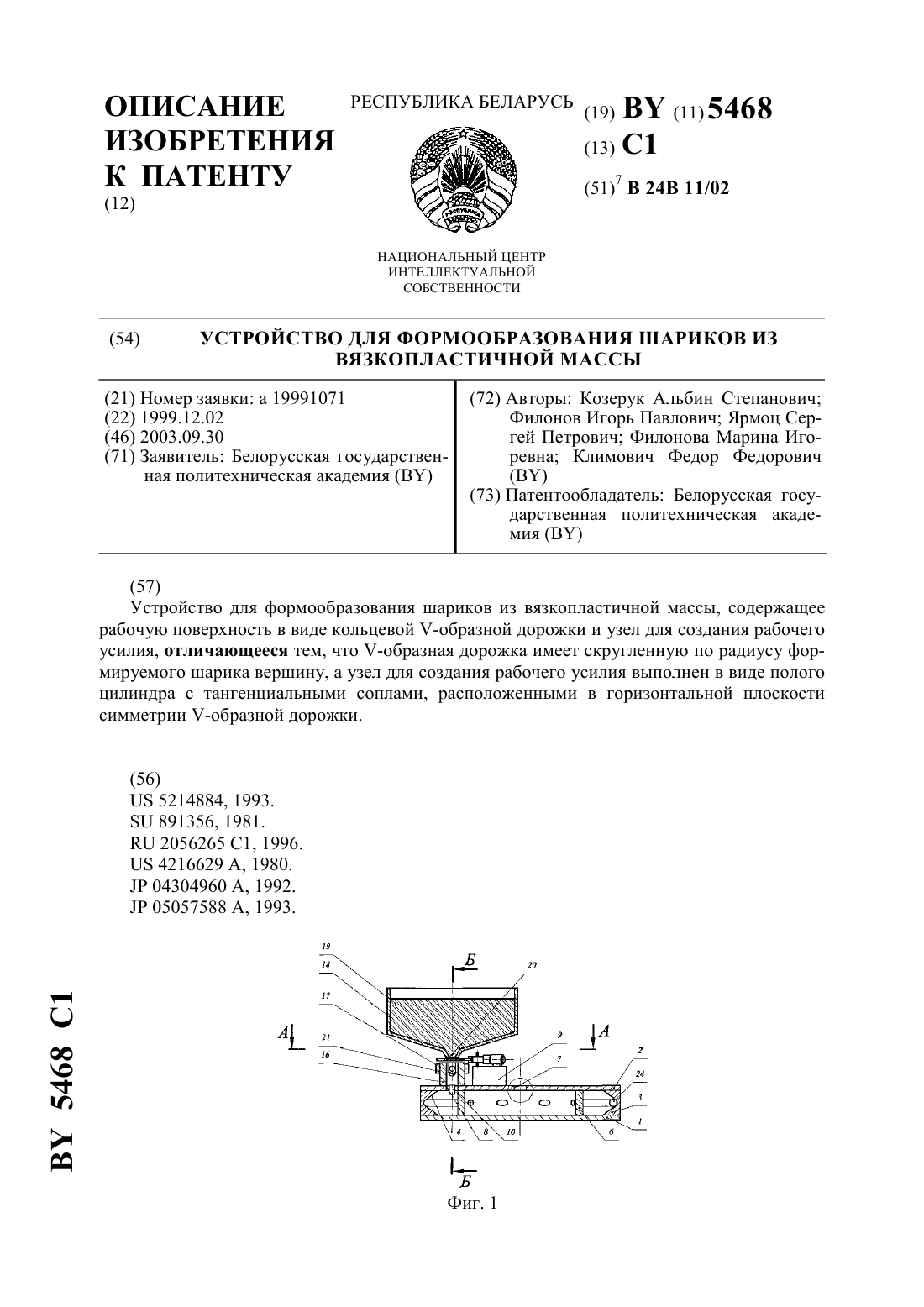

Номер патента: 5468

Опубликовано: 30.09.2003

Авторы: Филонова Марина Игоревна, Климович Федор Федорович, Филонов Игорь Павлович, Козерук Альбин Степанович, Ярмоц Сергей Петрович

МПК: B24B 11/02

Метки: шариков, массы, вязкопластичной, устройство, формообразования

Текст:

...узел в виде полого цилиндра с расположенными по винтовой линии тангенциальными соплами. Это позволяет избежать применения механического силового привода и относительных перемещений элементов устройства. Сущность изобретения поясняется чертежом, где на фиг. 1. показан общий вид устройства на фиг. 2 - разрез по А-А на фиг. 1 (без загрузочного бункера) на фиг. 3 - разрез по Б-Б на фиг. 1. Устройство для формообразования шариков из...

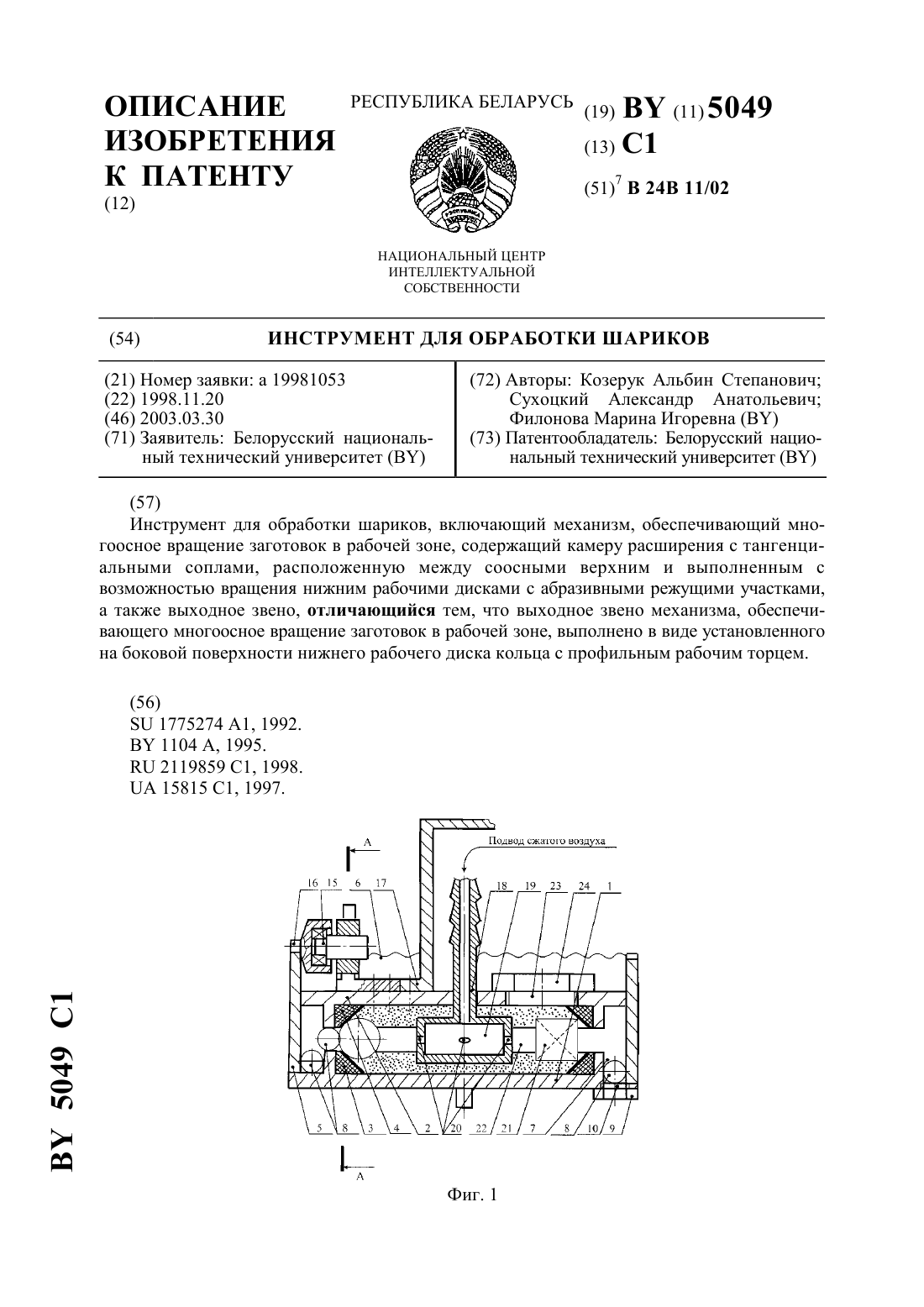

Номер патента: 5049

Опубликовано: 30.03.2003

Авторы: Козерук Альбин Степанович, Филонова Марина Игоревна, Сухоцкий Александр Анатольевич

МПК: B24B 11/02

Метки: шариков, обработки, инструмент

Текст:

...рабочими дисками с абразивными режущими участками, а также выходное звено, выполненное в виде установленного на боковой поверхности нижнего рабочего диска кольца с профильным рабочим торцем. Сущность изобретения поясняется чертежом, где на фиг. 1 показана конструкция инструмента для обработки шариков, общий вид на фиг. 2 - разрез А-А на фиг. 1. Инструмент для обработки шариков состоит из нижнего 1 и верхнего 2 соосно расположенных рабочих...

Номер патента: 2834

Опубликовано: 30.06.1999

Авторы: Филонова Марина Игоревна, Козерук Альбин Степанович

МПК: B24B 11/02

Метки: способ, обработки, шариков

Текст:

...вызывая тем самым появление шариков эллиптической формы.Уменьшение размерности в пределах одной партии достигается сообщением заготовкам возвратно-вращательньтх движений вокруг двух взаимно-перпендикулярных осей, лежащих в одной плоскости И пересекающихся в точке, не совпадающей с осью симметрии инструментов и перпендикулярны ей, причем частоты данных движений не кратны между собой и частотепереносного движения заготовок вокруг оси...

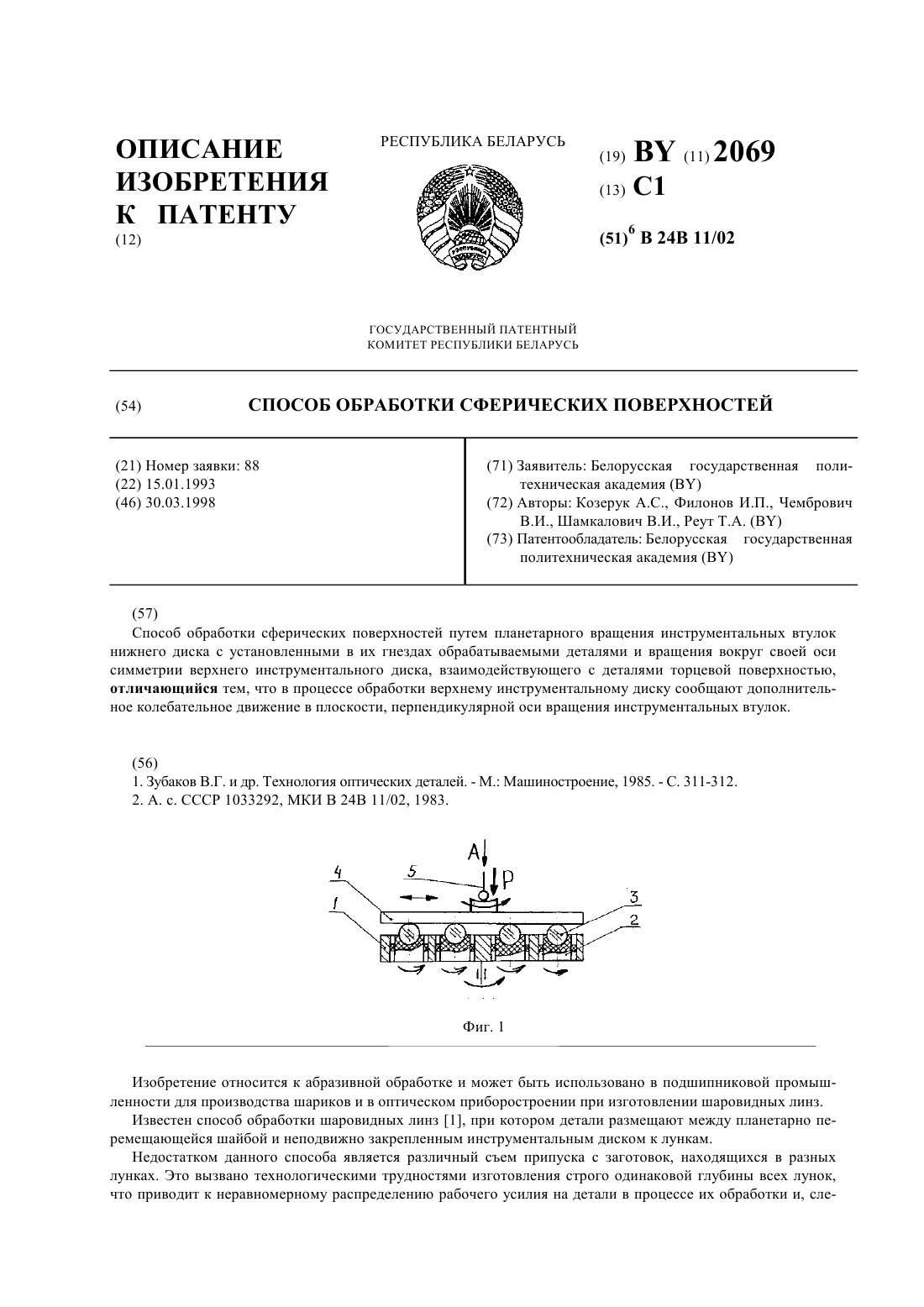

Номер патента: 2069

Опубликовано: 30.03.1998

Авторы: Козерук Альбин Степанович, Филонов Игорь Павлович, Шамкалович Владимир Иванович, Реут Татьяна Аркадьевна, Чембрович Владимир Иванович

МПК: B24B 11/02

Метки: сферических, поверхностей, обработки, способ

Текст:

...втулках,закрепленных в центральной и краевой зонах нижнего диска. Выравнивание путей трения достигается за счет выхода на определенное время с зоны обработки деталей, находящихся в инструментальных втулках периферийной зоны, что обеспечивается путем регулирования величины амплитуды колебательного движения верхнего инструментального диска. На фиг.1 представлена схема реализации предлагаемого способа, на фиг.2 - вид А фиг.1 (без...

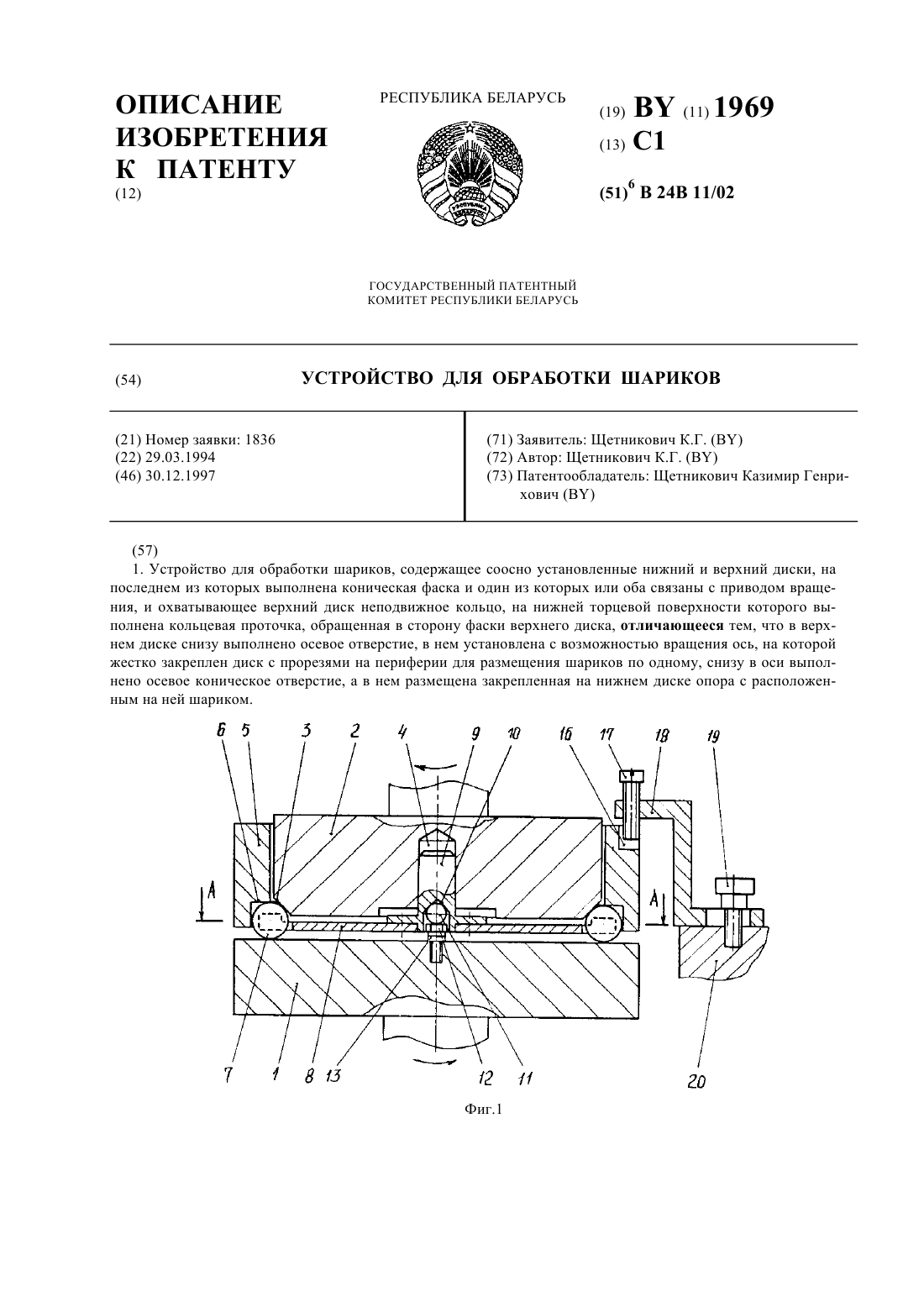

Номер патента: 1969

Опубликовано: 30.12.1997

Автор: ЩЕТНИКОВИЧ Казимир Генрихович

МПК: B24B 11/02

Метки: шариков, устройство, обработки

Текст:

...позволяет выровнять нагрузку, приходящуюся на каждый шарик в зоне обработки. Сопротивление вращению сепаратора незначительно, так как он закреплен на оси малого диаметра, опирающегося на шарик. Указанные факторы способствуют высокому качеству поверхности обрабатываемых шариков и большой геометрической точности сферы. Другим отличительным признаком устройства является то, что закрепленная на нижнем диске опора выполнена регулируемой по высоте....

Номер патента: 1444

Опубликовано: 16.12.1996

Автор: ЩЕТНИКОВИЧ Казимир Генрихович

МПК: B24B 11/02

Метки: обработки, способ, шариков

Текст:

...инструментальными дисками и сообщают сепаратору и дискам вращение, сепаратору и верхнему диску сообщают вращение относительно общей оси, причем направление вращения и величины угловых скоростей обоих дисков и сепаратора устанавливают одинакоВЫЪН.Преимущество данного изобретения заключается в том, что все шарики в обрабатываемой партии перемещаются по одинаковым траекториям с одними и теми же скоростями,а ось вращения каждою шарика равномерно...

Номер патента: 1250

Опубликовано: 14.06.1996

Автор: ЩЕТНИКОВИЧ Казимир Генрихович

МПК: B24B 11/02

Метки: шариков, обработки, устройство

Текст:

...на фиг.3 - разрез А-А на фиг.2.Устройство содержит нижний приводной диск 1, верхний неподвижный прижимной диск 2 с концентрическими пазами 3 и коническими фасками 4. В пазах 3 с зазором установлены кольца 5, имеющие на нижней торцевой поверхности кольцевые уступы прямоугольного сечения б. Обрабатываемые шарики 7 размешены в канавках, образованных кольцевыми уступами 6 колец 5, ггконическими фасками 4 верхнего диска 2. При необходимости...
