A01C 7/20 — части сеялок, служащие для направления и укладки семян (семепроводы и сошники)

Номер патента: U 10044

Опубликовано: 30.04.2014

Авторы: Хомук Александр Сергеевич, Шило Иван Николаевич, Романюк Вадим Николаевич, Романюк Николай Николаевич, Агейчик Валерий Александрович

МПК: A01C 7/20, A01B 49/04

Метки: орудия, орган, рабочий, почвообрабатывающего, комбинированный

Текст:

...орудия требует больших затрат энергии на его перемещение в почве. Задача, которую решает полезная модель, заключается в снижении затрат энергии на перемещение комбинированного рабочего органа почвообрабатывающего орудия в почве. Поставленная задача решается с помощью комбинированного рабочего органа почвообрабатывающего орудия, содержащего клинообразную стойку, смонтированные с боковых сторон тукопроводы, а в нижней части - лемеха, при этом...

Номер патента: 17918

Опубликовано: 28.02.2014

Авторы: Агейчик Валерий Александрович, Сеген Игорь Трофимович

МПК: A01C 7/20

Метки: подвески, механизм, сошника

Текст:

...полость, соединенную с наружной поверхностью по меньшей мере одним дренажным отверстием, где в каждом дренажном отверстии резиновых амортизаторов закреплена, например, с помощью клея или вулканизацией жесткая металлическая цилиндрическая втулка, выступающая на 40-60 своей длины наружу и содержащая на своей наружной относительно резинового амортизатора части от 2 до 3 пар сквозных отверстий, оси симметрии которых лежат в плоскостях,...

Номер патента: U 9352

Опубликовано: 30.08.2013

Авторы: Шило Иван Николаевич, Бенюх Олег Анатольевич, Кушнир Валентина Геннадьевна, Ким Наталья Павловна, Агейчик Валерий Александрович, Романюк Николай Николаевич, Романюк Владимир Юрьевич

МПК: A01C 7/20

Метки: стерневой, сеялки, сошник

Текст:

...то же, вид спереди на фиг. 4 - стерневая сеялка СЗС-2,1. Сошник для стерневой сеялки (фиг. 1) состоит из стойки 4, семятукопровода 2, рыхлительной лапы 5, дискового рабочего органа 1, пружины 3. Стойка 4 сошника жестко крепится к раме с помощью двух болтов 13 и имеет жестко закрепленный на ней семятукопровод 2 и рыхлительную лапу 5, пружина 3 предназначена для предотвращения поломки рабочего органа при встрече с препятствием. Дисковый рабочий...

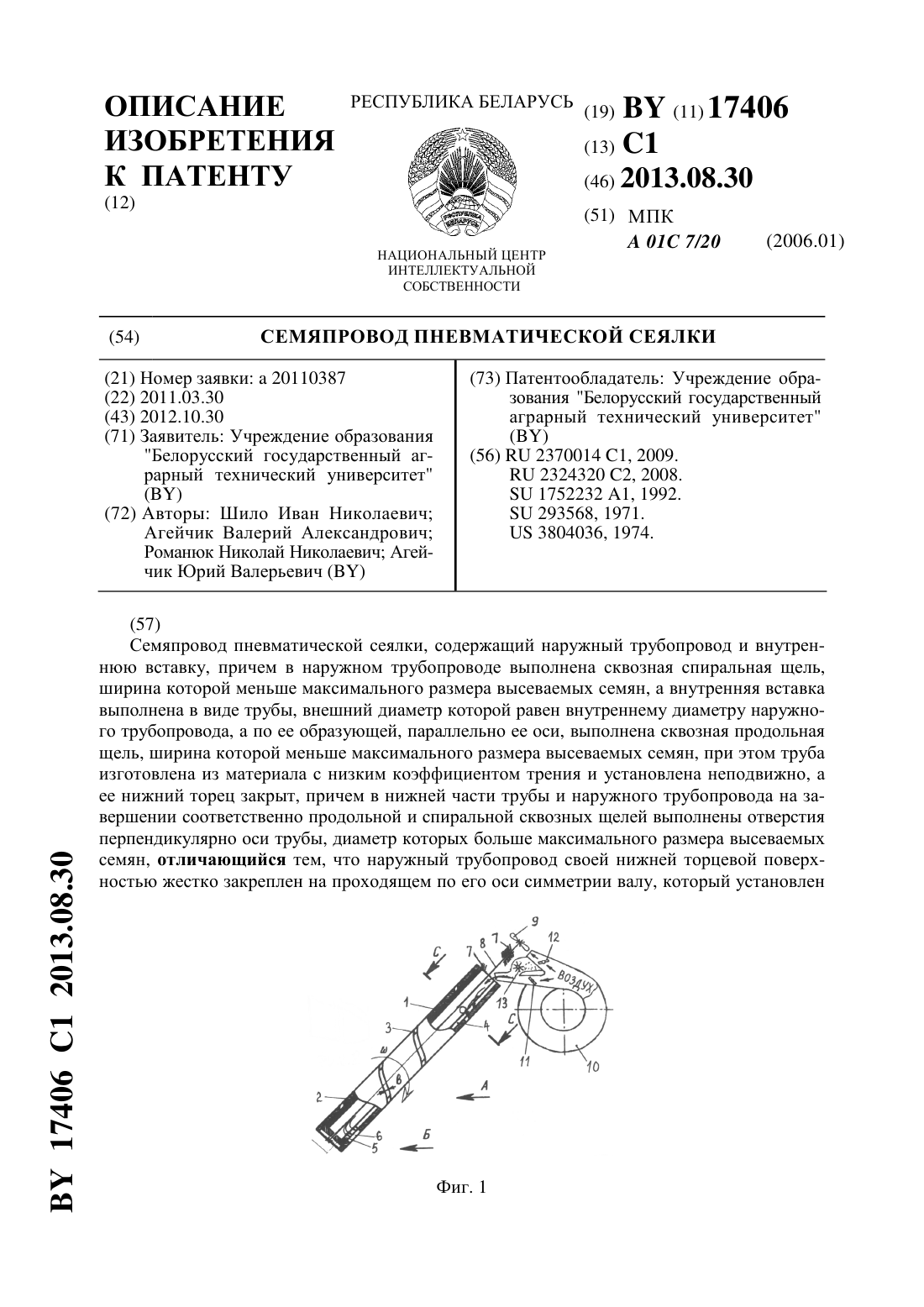

Номер патента: 17406

Опубликовано: 30.08.2013

Авторы: Шило Иван Николаевич, Романюк Николай Николаевич, Агейчик Юрий Валерьевич, Агейчик Валерий Александрович

МПК: A01C 7/20

Метки: сеялки, пневматической, семяпровод

Текст:

...щель, ширина которой меньше максимального размера высеваемых семян, а внутренняя вставка выполнена в виде трубы, внешний диаметр которой равен внутреннему диаметру наружного трубопровода, а по ее образующей,параллельно ее оси, выполнена сквозная продольная щель, ширина которой меньше максимального размера высеваемых семян, при этом труба изготовлена из материала с низким коэффициентом трения и установлена неподвижно, а ее нижний торец...

Номер патента: 17085

Опубликовано: 30.04.2013

Автор: Филиппов Александр Иванович

МПК: A01C 7/20

Метки: сеялки, распределительное, пневматической, устройство

Текст:

...высевающего материала, что также отрицательно сказывается на качестве посева. Задачей изобретения является создание целенаправленного воздушного потока, что позволяет более равномерно распределять высевающий материал и повысить качество посева. Поставленная задача решается следующим образом. Распределительное устройство пневматической сеялки, содержащее пневматическую систему с централизованным дозированием семян, включающую вертикальный...

Номер патента: U 8886

Опубликовано: 30.12.2012

Авторы: Смирнов Игорь Геннадьевич, Агейчик Валерий Александрович, Романюк Николай Николаевич, Хомук Александр Сергеевич, Шило Иван Николаевич

МПК: A01C 7/20

Метки: сошник

Текст:

...а во внутренних полостях элементов стойки размещены пластичные вкладыши, где на-образном элементе стойки с зазором симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к передней, наиболее выдвинутой в сторону движения агрегата поверхности -образного элемента стойки в его продольной вертикальной плоскости симметрии принимает вертикальное положение, установлены впритык друг на друге три массивные шайбы с...

Номер патента: U 8706

Опубликовано: 30.10.2012

Авторы: Агейчик Валерий Александрович, Эберс Алина Анатольевна, Лепёшкин Николай Данилович, Шупилов Александр Алексеевич

МПК: A01D 34/42, A01C 7/20

Метки: агрегат, подсева, дернину, трав, полосного

Текст:

...семяпровод и шарнирно присоединенные к раме поводки с прижимными пружинами с закрепленными на их концах сошниками и прикатывающими катками, где к нижней поверхности каждого ротора соосно с их вертикальными осями симметрии и вращения закреплена своим большим основанием, диаметр которого равен 60-80 мм, вверх выполненная своим внешним контуром в виде усеченного прямого кругового конуса почвообрабатывающая фреза. На фиг. 1 дан общий вид сбоку...

Номер патента: U 8635

Опубликовано: 30.10.2012

Авторы: Агейчик Валерий Александрович, Романюк Николай Николаевич, Шило Иван Николаевич, Романюк Владимир Юрьевич, Терехов Сергей Юрьевич

МПК: A01C 7/20

Метки: сошник

Текст:

...симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к передней, наиболее выдвинутой в сторону движения агрегата, поверхности -образного элемента стойки в его продольной вертикальной плоскости симметрии принимает вертикальное положение, установлены впритык друг на друге две массивные шайбы с охватом их внутренними отверстиями -образного элемента стойки, причем массивные шайбы расположены между закрепленными на...

Номер патента: U 8566

Опубликовано: 30.10.2012

Авторы: Агейчик Валерий Александрович, Романюк Владимир Юрьевич, Романюк Николай Николаевич, Шило Иван Николаевич, Яблонский Максим Петрович

МПК: A01C 7/20

Метки: сошник

Текст:

...трубчатые элементы выполнены некруглого поперечного сечения, большая полуось которого перпендикулярна радиусу кривизны элементов стойки, а каждый трубчатый элемент стойки имеет штуцер, причем полости трубчатых элементов не соединены между собой, а во внутренних полостях элементов стойки размещены пластичные вкладыши, где на-образном элементе стойки с зазором симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к...

Номер патента: U 7936

Опубликовано: 28.02.2012

Авторы: Сеген Игорь Трофимович, Агейчик Валерий Александрович

МПК: A01C 7/20

Метки: сошника, подвески, механизм

Текст:

...а верхняя и нижняя части трапецеидального короба соединены по стороне меньшего основания двумя симметрично относительно оси короба установленными упорами для амортизаторов, выполненными в виде остроугольных равнобедренных треугольников с направлением их вершин в сторону большего основания трапецеидального короба, где в каждом дренажном отверстии закреплена, например, с помощью клея или вулканизации жесткая металлическая цилиндрическая втулка,...

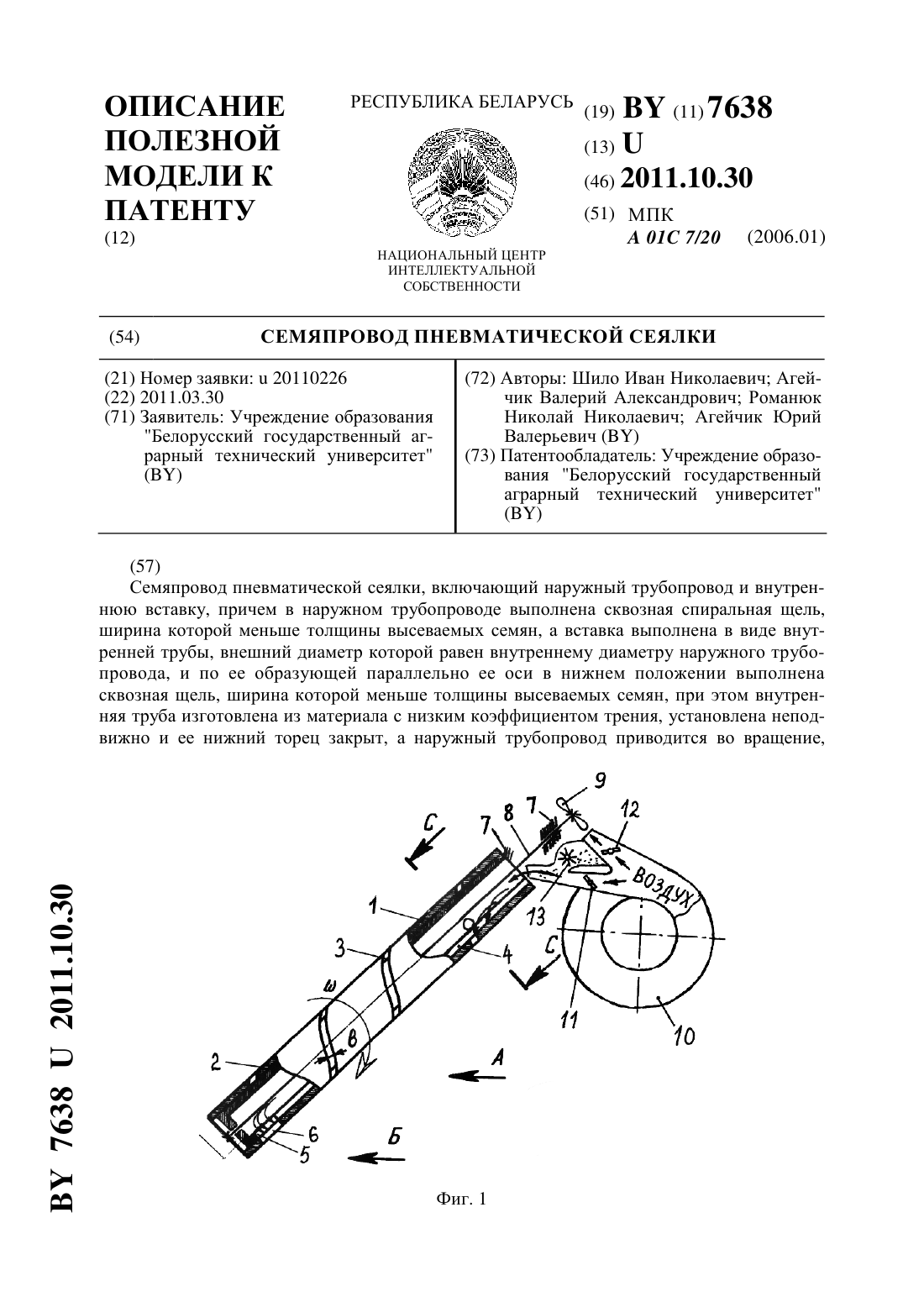

Номер патента: U 7638

Опубликовано: 30.10.2011

Авторы: Агейчик Валерий Александрович, Романюк Николай Николаевич, Шило Иван Николаевич, Агейчик Юрий Валерьевич

МПК: A01C 7/20

Метки: семяпровод, пневматической, сеялки

Текст:

...в целом. Задача, которую решает полезная модель, заключается в снижении сложности и металлоемкости привода наружного трубопровода. 76382011.10.30 Поставленная задача решается с помощью семяпровода пневматической сеялки, включающего наружный трубопровод и внутреннюю вставку, причем в наружном трубопроводе выполнена сквозная спиральная щель, ширина которой меньше толщины высеваемых семян, а вставка выполнена в виде внутренней трубы, внешний...

Номер патента: U 7308

Опубликовано: 30.06.2011

Авторы: Разумец Сергей Леонидович, Жогал Николай Степанович, Савчук Сергей Васильевич, Завадский Владимир Филиппович

МПК: A01C 7/20

Метки: узкорядный, сошник

Текст:

...и нижняя кромка ножа в зоне киля выполнены в виде дуги окружности радиусом 1, нижние кромки ножа в зоне формирования борозд выполнены в виде конгруэнтных дуг окружностей радиусом 2, а переход между зонами киля и формирования борозд выполнен в виде конгруэнтных дуг окружности радиусом 3,причем дуги окружностей радиусов 1, 2 и 3 формируют непрерывную волнообразную ступенчатую кромку, раздвоенную в зоне формирования борозд, а дуги окружностей...

Номер патента: U 3512

Опубликовано: 30.04.2007

Авторы: Троцюк Алексей Деонисович, Разумец Сергей Леонидович, Савчук Сергей Васильевич, Савчук Ирина Владимировна, Завадский Владимир Филиппович

МПК: A01C 7/20

Метки: однодисковый, сошник

Текст:

...корпус, отражатель и задняя стенка ножа. В предложенной конструкции диск, предназначенный для прорезания и исключения налипания растительных остатков, особенно на засоренных почвах, имеет увеличенный диаметр для посева на глубине от 1 до 8 см. Для лучшей сцепки с землей в ряде предпочтительных форм реализации сошника по кромке диска выполняют выемки, предпочтительно, радиальной формы. Диск установлен под двумя специально рассчитанными...

Номер патента: U 3220

Опубликовано: 30.12.2006

Авторы: Павловский Григорий Иосифович, Точицкий Александр Антонович, Лойко Сергей Федорович, Сологуб Николай Федорович, Лепешкин Николай Данилович

МПК: A01C 7/20

Метки: посева, узкорядного, сошник

Текст:

...поверхность, что также ухудшает стабильность глубины заделки.2. Формирование бороздок происходит за счет выдавливания почвы бороздкообразующим диском. Вследствие этого верхний, как правило, высохший слой почвы вдавливается в дно бороздки, на Которую затем помещаются семена. Сформированные таким образом бороздки не обеспечивают оптимальные условия для прорастания семян.3. Загортач имеет замкнутую рабочую часть, и при наличии в почве...

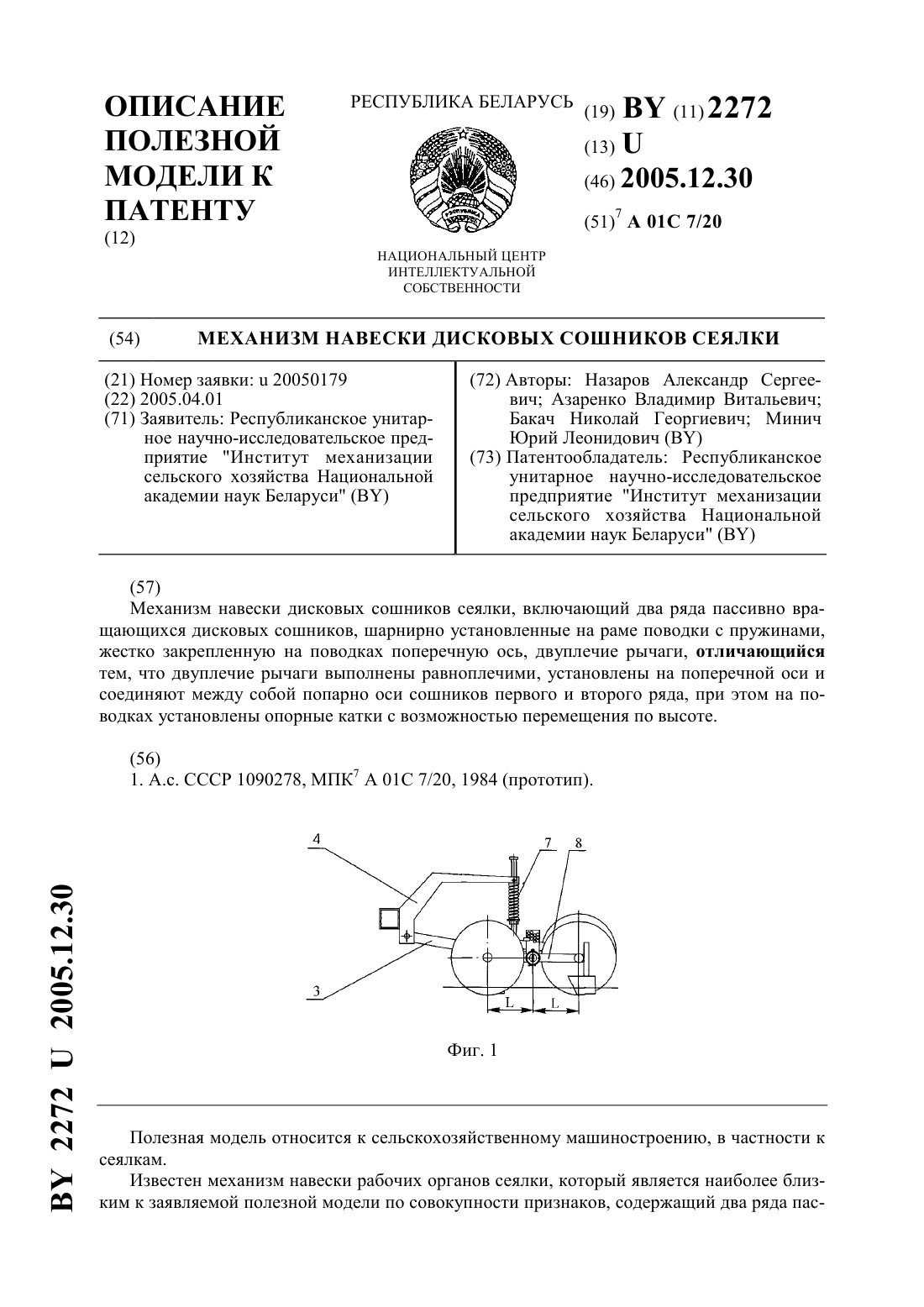

Номер патента: U 2272

Опубликовано: 30.12.2005

Авторы: Азаренко Владимир Витальевич, Бакач Николай Георгиевич, Назаров Александр Сергеевич, Минич Юрий Леонидович

МПК: A01C 7/20

Метки: сошников, дисковых, сеялки, навески, механизм

Текст:

...сошников. Задачей заявляемой полезной модели является повышение устойчивости хода сошников по глубине. Задача решается следующим образом. Механизм навески дисковых сошников сеялки содержит два ряда пассивно вращающихся дисковых сошников, шарнирно установленные на раме поводки с пружинами, жестко закрепленную на поводках поперечную ось, двуплечие рычаги. Двуплечие рычаги выполнены равноплечими, установлены на поперечной оси и соединяют между...

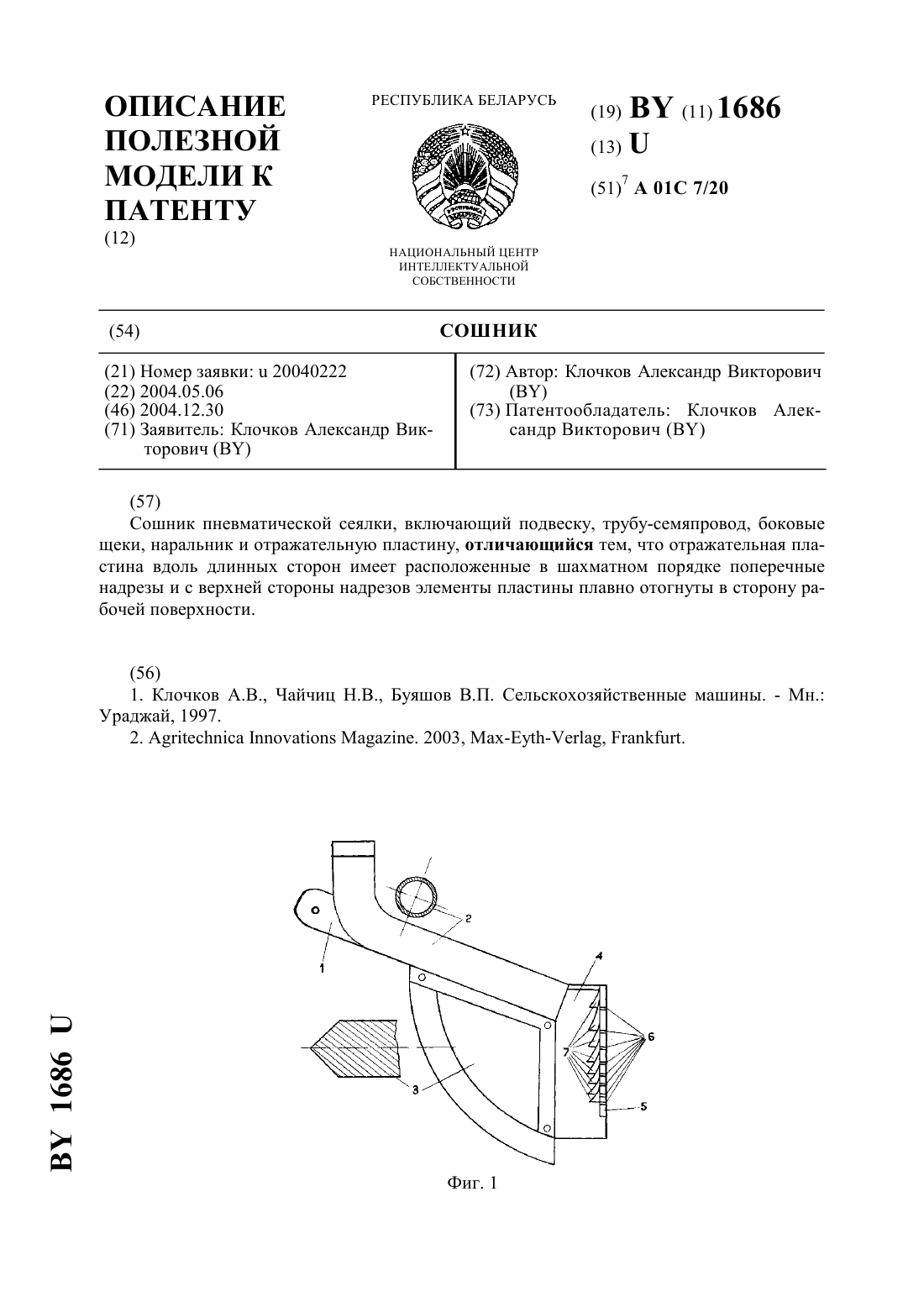

Номер патента: U 1686

Опубликовано: 30.12.2004

Автор: Клочков Александр Викторович

МПК: A01C 7/20

Метки: сошник

Текст:

...рабочей поверхности. Сошник имеет проушины подвески 1, при помощи которых крепится к раме сеялки. Основой сошника является изогнутая труба-семяпровод 2. На конце трубы-семяпровода установлен наральник 3 с боковыми щеками 4 и отражательной пластиной 5. Верхним концом пластина 5 приварена к трубе-семяпроводу 2 в месте выпадения семян. Отражательная пластина 5 имеет вид удлиненного прямоугольника со сторонами АВ. Вдоль длинных сторон В на...

Номер патента: U 890

Опубликовано: 30.06.2003

Авторы: Гончарков Алексей Александрович, Размыслович Иван Романович, Федорович Иван Иванович, Маруда Николай Степанович, Точицкий Александр Антонович

МПК: A01B 49/06, A01C 7/20

Метки: устройство, сошниково-заделывающее

Текст:

...глубины заделки семян, особенно при малых значениях (менее 5 см). Поставленная задача в сошниково-заделывающем устройстве, содержащем сошник,загортач и прикатывающий каток, решается за счет того, что сошник, загортач и каток жестко закреплены на шарнирно подвешенной рамке, при этом сошник и загортач выполнены с возможностью регулирования относительно катка в вертикальной плоскости, а загортач в виде грейдерного отвала имеет длину несколько...

Номер патента: U 432

Опубликовано: 30.12.2001

Авторы: Перевозников Василий Николаевич, Медведев Александр Леонидович, Точицкий Александр Антонович, Лепешкин Николай Данилович

МПК: A01C 7/20

Метки: сошник, двухдисковый, двухстрочный

Текст:

...стенками, однако не позволяет достаточно уплотнить ее дно. Задача полезной модели - сформировать посевные бороздки с уплотненным дном и обеспечить укладку в них семян. Поставленная задача достигается тем, что в предлагаемом двухдисковом двухстрочном сошнике, содержащем два диска, делитель и два сблокированных сошника, причем диски установлены параллельно направлению движения, а сошники выполнены трубчатыми и передняя часть их имеет...

Номер патента: U 74

Опубликовано: 30.12.1999

Авторы: Лепёшкин Николай Данилович, Точицкий Александр Антонович, Медведев Александр Леонидович

МПК: A01C 7/06, A01C 7/20

Метки: однодисковый, сошник

Текст:

...посевного материала на выходе из отверстия и разброс семян значительно выше. Это также ведет к неустойчивой заделке семян на равную глубину,т.е. снижает компактность. Существенным недостатком является и то, что плоский диск не обеспечивает стабильность глубины хода на почвах с различными физико-механическими и технологическими свойствами. Задача заявляемой полезной модели сформировать стабильную по глубине с плотным дном бороздку и обеспечить...
