Сошник
Номер патента: U 8635
Опубликовано: 30.10.2012
Авторы: Терехов Сергей Юрьевич, Романюк Николай Николаевич, Романюк Владимир Юрьевич, Шило Иван Николаевич, Агейчик Валерий Александрович
Текст

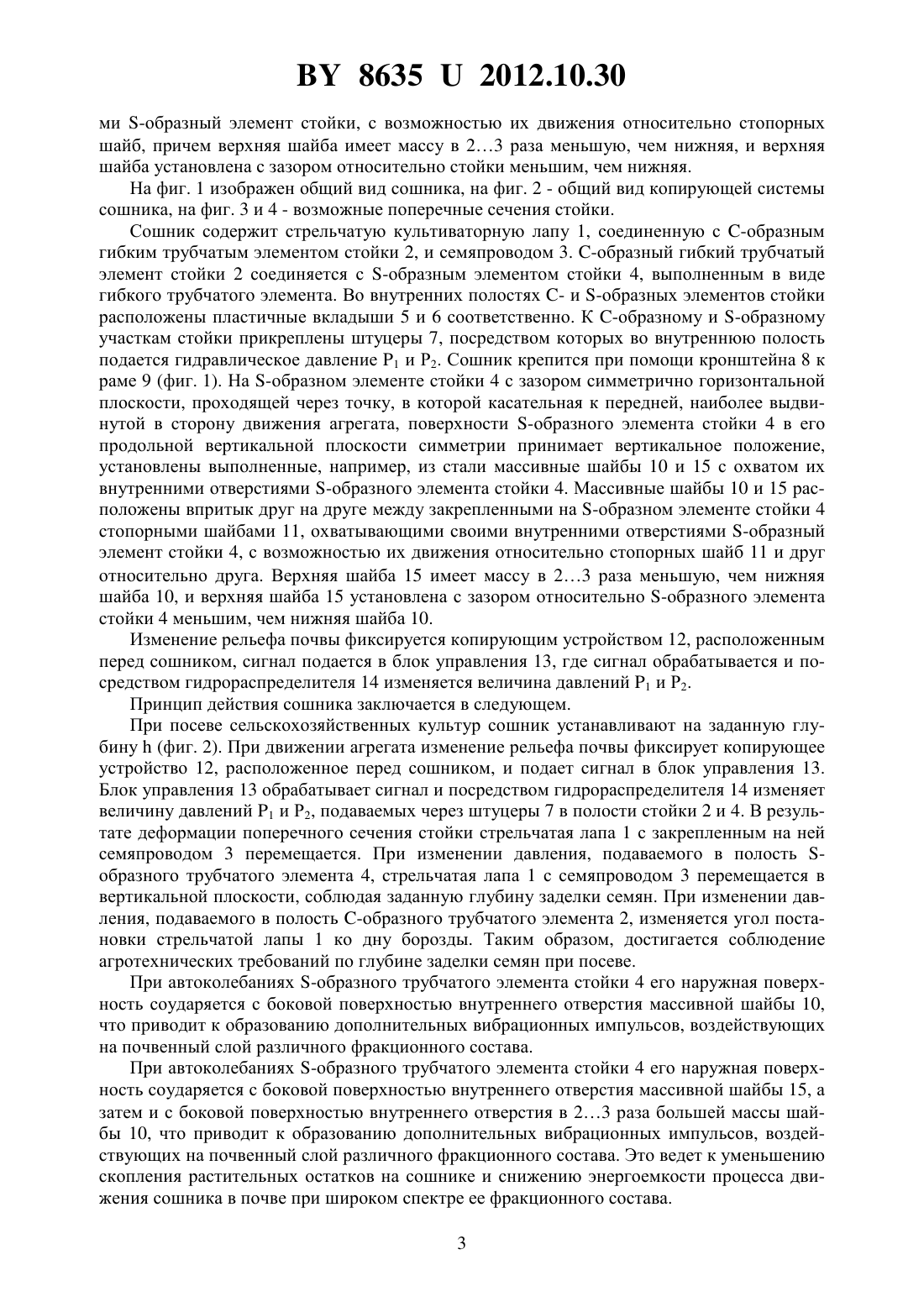

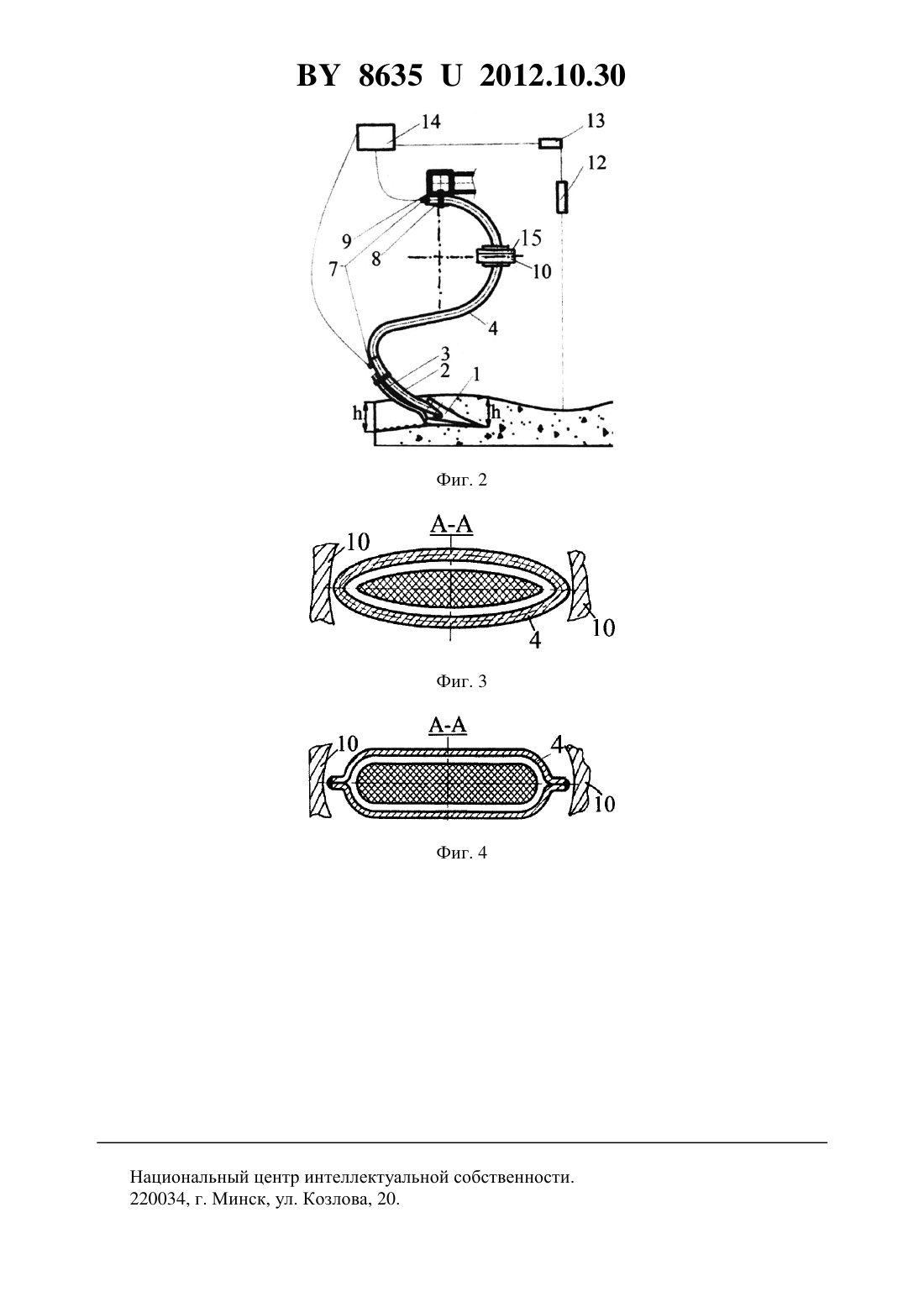

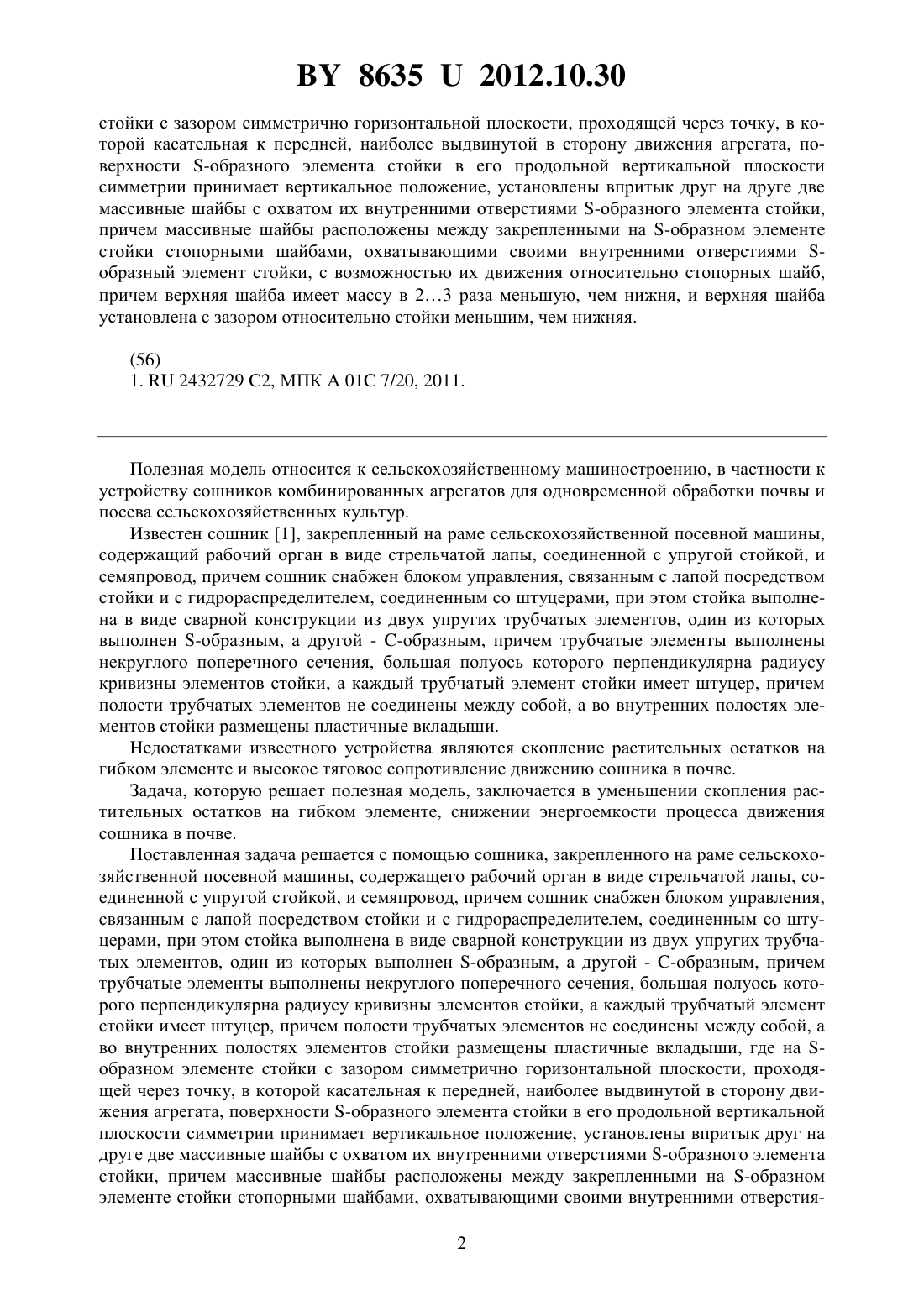

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Романюк Николай Николаевич Агейчик Валерий Александрович Романюк Владимир Юрьевич Терехов Сергей Юрьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Сошник, закрепленный на раме сельскохозяйственной посевной машины, содержащий рабочий орган в виде стрельчатой лапы, соединенной с упругой стойкой, и семяпровод,причем сошник снабжен блоком управления, связанным с лапой посредством стойки и с гидрораспределителем, соединенным со штуцерами, при этом стойка выполнена в виде сварной конструкции из двух упругих трубчатых элементов, один из которых выполнен образным, а другой - -образным, причем трубчатые элементы выполнены некруглого поперечного сечения, большая полуось которого перпендикулярна радиусу кривизны элементов стойки, а каждый трубчатый элемент стойки имеет штуцер, причем полости трубчатых элементов не соединены между собой, а во внутренних полостях элементов стойки размещены пластичные вкладыши, отличающийся тем, что на -образном элементе 86352012.10.30 стойки с зазором симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к передней, наиболее выдвинутой в сторону движения агрегата, поверхности -образного элемента стойки в его продольной вертикальной плоскости симметрии принимает вертикальное положение, установлены впритык друг на друге две массивные шайбы с охватом их внутренними отверстиями -образного элемента стойки,причем массивные шайбы расположены между закрепленными на -образном элементе стойки стопорными шайбами, охватывающими своими внутренними отверстиями образный элемент стойки, с возможностью их движения относительно стопорных шайб,причем верхняя шайба имеет массу в 23 раза меньшую, чем нижня, и верхняя шайба установлена с зазором относительно стойки меньшим, чем нижняя. Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройству сошников комбинированных агрегатов для одновременной обработки почвы и посева сельскохозяйственных культур. Известен сошник 1, закрепленный на раме сельскохозяйственной посевной машины,содержащий рабочий орган в виде стрельчатой лапы, соединенной с упругой стойкой, и семяпровод, причем сошник снабжен блоком управления, связанным с лапой посредством стойки и с гидрораспределителем, соединенным со штуцерами, при этом стойка выполнена в виде сварной конструкции из двух упругих трубчатых элементов, один из которых выполнен -образным, а другой - -образным, причем трубчатые элементы выполнены некруглого поперечного сечения, большая полуось которого перпендикулярна радиусу кривизны элементов стойки, а каждый трубчатый элемент стойки имеет штуцер, причем полости трубчатых элементов не соединены между собой, а во внутренних полостях элементов стойки размещены пластичные вкладыши. Недостатками известного устройства являются скопление растительных остатков на гибком элементе и высокое тяговое сопротивление движению сошника в почве. Задача, которую решает полезная модель, заключается в уменьшении скопления растительных остатков на гибком элементе, снижении энергоемкости процесса движения сошника в почве. Поставленная задача решается с помощью сошника, закрепленного на раме сельскохозяйственной посевной машины, содержащего рабочий орган в виде стрельчатой лапы, соединенной с упругой стойкой, и семяпровод, причем сошник снабжен блоком управления,связанным с лапой посредством стойки и с гидрораспределителем, соединенным со штуцерами, при этом стойка выполнена в виде сварной конструкции из двух упругих трубчатых элементов, один из которых выполнен -образным, а другой - -образным, причем трубчатые элементы выполнены некруглого поперечного сечения, большая полуось которого перпендикулярна радиусу кривизны элементов стойки, а каждый трубчатый элемент стойки имеет штуцер, причем полости трубчатых элементов не соединены между собой, а во внутренних полостях элементов стойки размещены пластичные вкладыши, где на образном элементе стойки с зазором симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к передней, наиболее выдвинутой в сторону движения агрегата, поверхности -образного элемента стойки в его продольной вертикальной плоскости симметрии принимает вертикальное положение, установлены впритык друг на друге две массивные шайбы с охватом их внутренними отверстиями -образного элемента стойки, причем массивные шайбы расположены между закрепленными на -образном элементе стойки стопорными шайбами, охватывающими своими внутренними отверстия 2 86352012.10.30 ми -образный элемент стойки, с возможностью их движения относительно стопорных шайб, причем верхняя шайба имеет массу в 23 раза меньшую, чем нижняя, и верхняя шайба установлена с зазором относительно стойки меньшим, чем нижняя. На фиг. 1 изображен общий вид сошника, на фиг. 2 - общий вид копирующей системы сошника, на фиг. 3 и 4 - возможные поперечные сечения стойки. Сошник содержит стрельчатую культиваторную лапу 1, соединенную с -образным гибким трубчатым элементом стойки 2, и семяпроводом 3. -образный гибкий трубчатый элемент стойки 2 соединяется с -образным элементом стойки 4, выполненным в виде гибкого трубчатого элемента. Во внутренних полостях - и -образных элементов стойки расположены пластичные вкладыши 5 и 6 соответственно. К -образному и -образному участкам стойки прикреплены штуцеры 7, посредством которых во внутреннюю полость подается гидравлическое давление 1 и Р 2. Сошник крепится при помощи кронштейна 8 к раме 9 (фиг. 1). На -образном элементе стойки 4 с зазором симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к передней, наиболее выдвинутой в сторону движения агрегата, поверхности -образного элемента стойки 4 в его продольной вертикальной плоскости симметрии принимает вертикальное положение,установлены выполненные, например, из стали массивные шайбы 10 и 15 с охватом их внутренними отверстиями -образного элемента стойки 4. Массивные шайбы 10 и 15 расположены впритык друг на друге между закрепленными на -образном элементе стойки 4 стопорными шайбами 11, охватывающими своими внутренними отверстиями -образный элемент стойки 4, с возможностью их движения относительно стопорных шайб 11 и друг относительно друга. Верхняя шайба 15 имеет массу в 23 раза меньшую, чем нижняя шайба 10, и верхняя шайба 15 установлена с зазором относительно -образного элемента стойки 4 меньшим, чем нижняя шайба 10. Изменение рельефа почвы фиксируется копирующим устройством 12, расположенным перед сошником, сигнал подается в блок управления 13, где сигнал обрабатывается и посредством гидрораспределителя 14 изменяется величина давлений 1 и Р 2. Принцип действия сошника заключается в следующем. При посеве сельскохозяйственных культур сошник устанавливают на заданную глубину(фиг. 2). При движении агрегата изменение рельефа почвы фиксирует копирующее устройство 12, расположенное перед сошником, и подает сигнал в блок управления 13. Блок управления 13 обрабатывает сигнал и посредством гидрораспределителя 14 изменяет величину давлений 1 и Р 2, подаваемых через штуцеры 7 в полости стойки 2 и 4. В результате деформации поперечного сечения стойки стрельчатая лапа 1 с закрепленным на ней семяпроводом 3 перемещается. При изменении давления, подаваемого в полость образного трубчатого элемента 4, стрельчатая лапа 1 с семяпроводом 3 перемещается в вертикальной плоскости, соблюдая заданную глубину заделки семян. При изменении давления, подаваемого в полость -образного трубчатого элемента 2, изменяется угол постановки стрельчатой лапы 1 ко дну борозды. Таким образом, достигается соблюдение агротехнических требований по глубине заделки семян при посеве. При автоколебаниях -образного трубчатого элемента стойки 4 его наружная поверхность соударяется с боковой поверхностью внутреннего отверстия массивной шайбы 10,что приводит к образованию дополнительных вибрационных импульсов, воздействующих на почвенный слой различного фракционного состава. При автоколебаниях -образного трубчатого элемента стойки 4 его наружная поверхность соударяется с боковой поверхностью внутреннего отверстия массивной шайбы 15, а затем и с боковой поверхностью внутреннего отверстия в 23 раза большей массы шайбы 10, что приводит к образованию дополнительных вибрационных импульсов, воздействующих на почвенный слой различного фракционного состава. Это ведет к уменьшению скопления растительных остатков на сошнике и снижению энергоемкости процесса движения сошника в почве при широком спектре ее фракционного состава. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
МПК / Метки
МПК: A01C 7/20
Метки: сошник
