Сошник

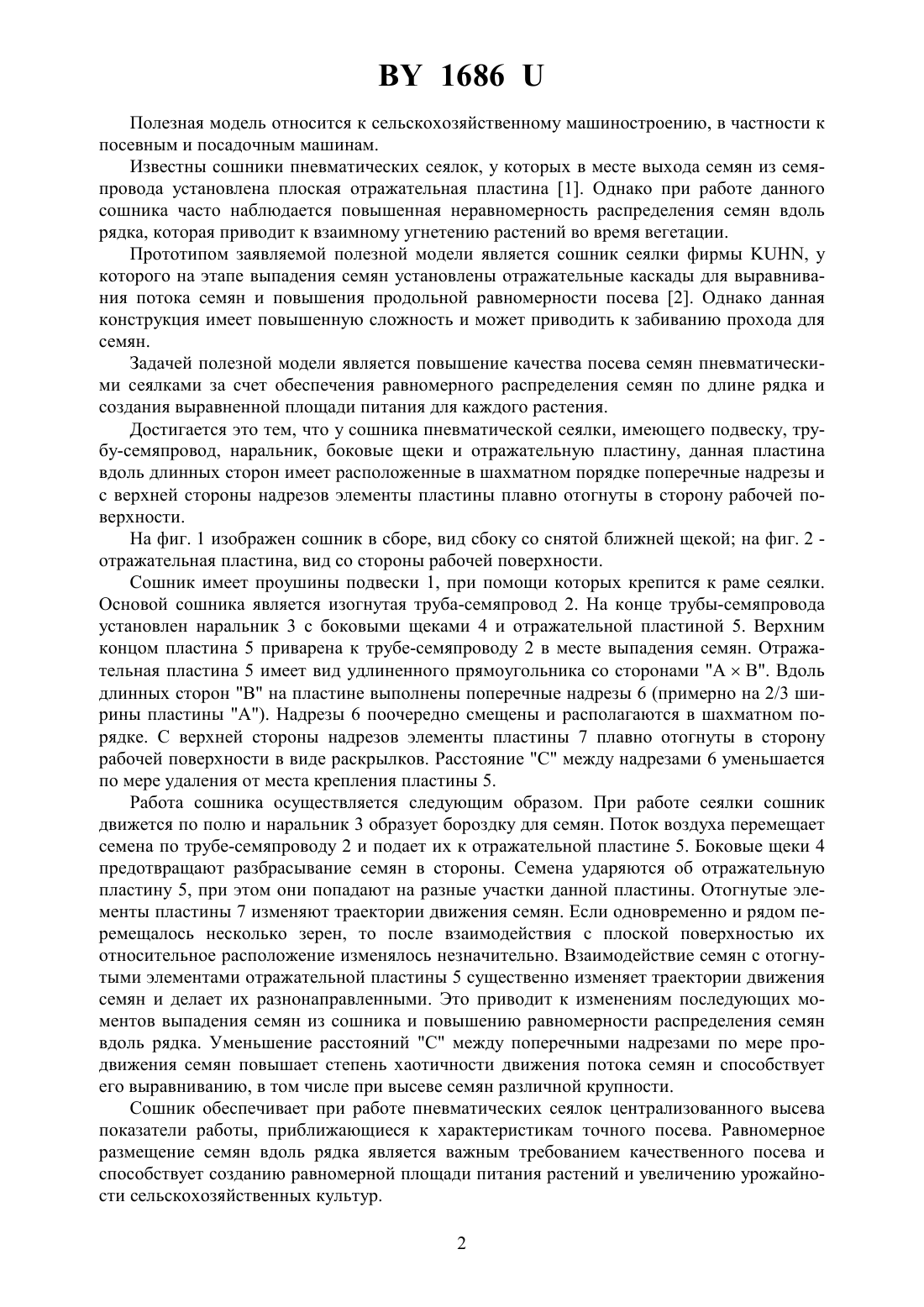

(71) Заявитель Клочков Александр Викторович(72) Автор Клочков Александр Викторович(73) Патентообладатель Клочков Александр Викторович(57) Сошник пневматической сеялки, включающий подвеску, трубу-семяпровод, боковые щеки, наральник и отражательную пластину, отличающийся тем, что отражательная пластина вдоль длинных сторон имеет расположенные в шахматном порядке поперечные надрезы и с верхней стороны надрезов элементы пластины плавно отогнуты в сторону рабочей поверхности. 1686 Полезная модель относится к сельскохозяйственному машиностроению, в частности к посевным и посадочным машинам. Известны сошники пневматических сеялок, у которых в месте выхода семян из семяпровода установлена плоская отражательная пластина 1. Однако при работе данного сошника часто наблюдается повышенная неравномерность распределения семян вдоль рядка, которая приводит к взаимному угнетению растений во время вегетации. Прототипом заявляемой полезной модели является сошник сеялки фирмы , у которого на этапе выпадения семян установлены отражательные каскады для выравнивания потока семян и повышения продольной равномерности посева 2. Однако данная конструкция имеет повышенную сложность и может приводить к забиванию прохода для семян. Задачей полезной модели является повышение качества посева семян пневматическими сеялками за счет обеспечения равномерного распределения семян по длине рядка и создания выравненной площади питания для каждого растения. Достигается это тем, что у сошника пневматической сеялки, имеющего подвеску, трубу-семяпровод, наральник, боковые щеки и отражательную пластину, данная пластина вдоль длинных сторон имеет расположенные в шахматном порядке поперечные надрезы и с верхней стороны надрезов элементы пластины плавно отогнуты в сторону рабочей поверхности. На фиг. 1 изображен сошник в сборе, вид сбоку со снятой ближней щекой на фиг. 2 отражательная пластина, вид со стороны рабочей поверхности. Сошник имеет проушины подвески 1, при помощи которых крепится к раме сеялки. Основой сошника является изогнутая труба-семяпровод 2. На конце трубы-семяпровода установлен наральник 3 с боковыми щеками 4 и отражательной пластиной 5. Верхним концом пластина 5 приварена к трубе-семяпроводу 2 в месте выпадения семян. Отражательная пластина 5 имеет вид удлиненного прямоугольника со сторонами АВ. Вдоль длинных сторон В на пластине выполнены поперечные надрезы 6 (примерно на 2/3 ширины пластины А). Надрезы 6 поочередно смещены и располагаются в шахматном порядке. С верхней стороны надрезов элементы пластины 7 плавно отогнуты в сторону рабочей поверхности в виде раскрылков. Расстояние С между надрезами 6 уменьшается по мере удаления от места крепления пластины 5. Работа сошника осуществляется следующим образом. При работе сеялки сошник движется по полю и наральник 3 образует бороздку для семян. Поток воздуха перемещает семена по трубе-семяпроводу 2 и подает их к отражательной пластине 5. Боковые щеки 4 предотвращают разбрасывание семян в стороны. Семена ударяются об отражательную пластину 5, при этом они попадают на разные участки данной пластины. Отогнутые элементы пластины 7 изменяют траектории движения семян. Если одновременно и рядом перемещалось несколько зерен, то после взаимодействия с плоской поверхностью их относительное расположение изменялось незначительно. Взаимодействие семян с отогнутыми элементами отражательной пластины 5 существенно изменяет траектории движения семян и делает их разнонаправленными. Это приводит к изменениям последующих моментов выпадения семян из сошника и повышению равномерности распределения семян вдоль рядка. Уменьшение расстояний С между поперечными надрезами по мере продвижения семян повышает степень хаотичности движения потока семян и способствует его выравниванию, в том числе при высеве семян различной крупности. Сошник обеспечивает при работе пневматических сеялок централизованного высева показатели работы, приближающиеся к характеристикам точного посева. Равномерное размещение семян вдоль рядка является важным требованием качественного посева и способствует созданию равномерной площади питания растений и увеличению урожайности сельскохозяйственных культур. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
