Сошник для узкорядного посева
Номер патента: U 3220
Опубликовано: 30.12.2006
Авторы: Точицкий Александр Антонович, Лепешкин Николай Данилович, Лойко Сергей Федорович, Сологуб Николай Федорович, Павловский Григорий Иосифович
Текст

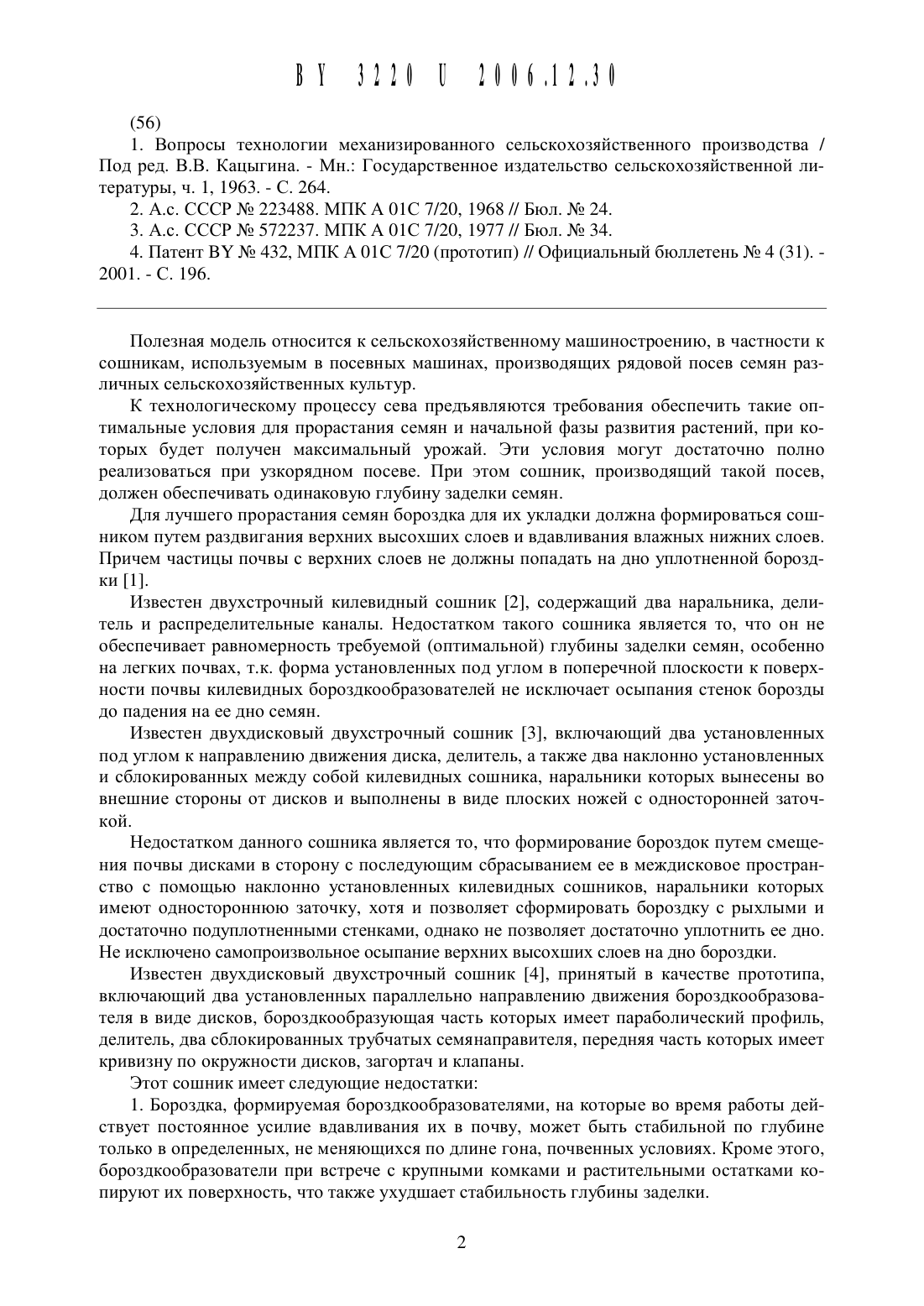

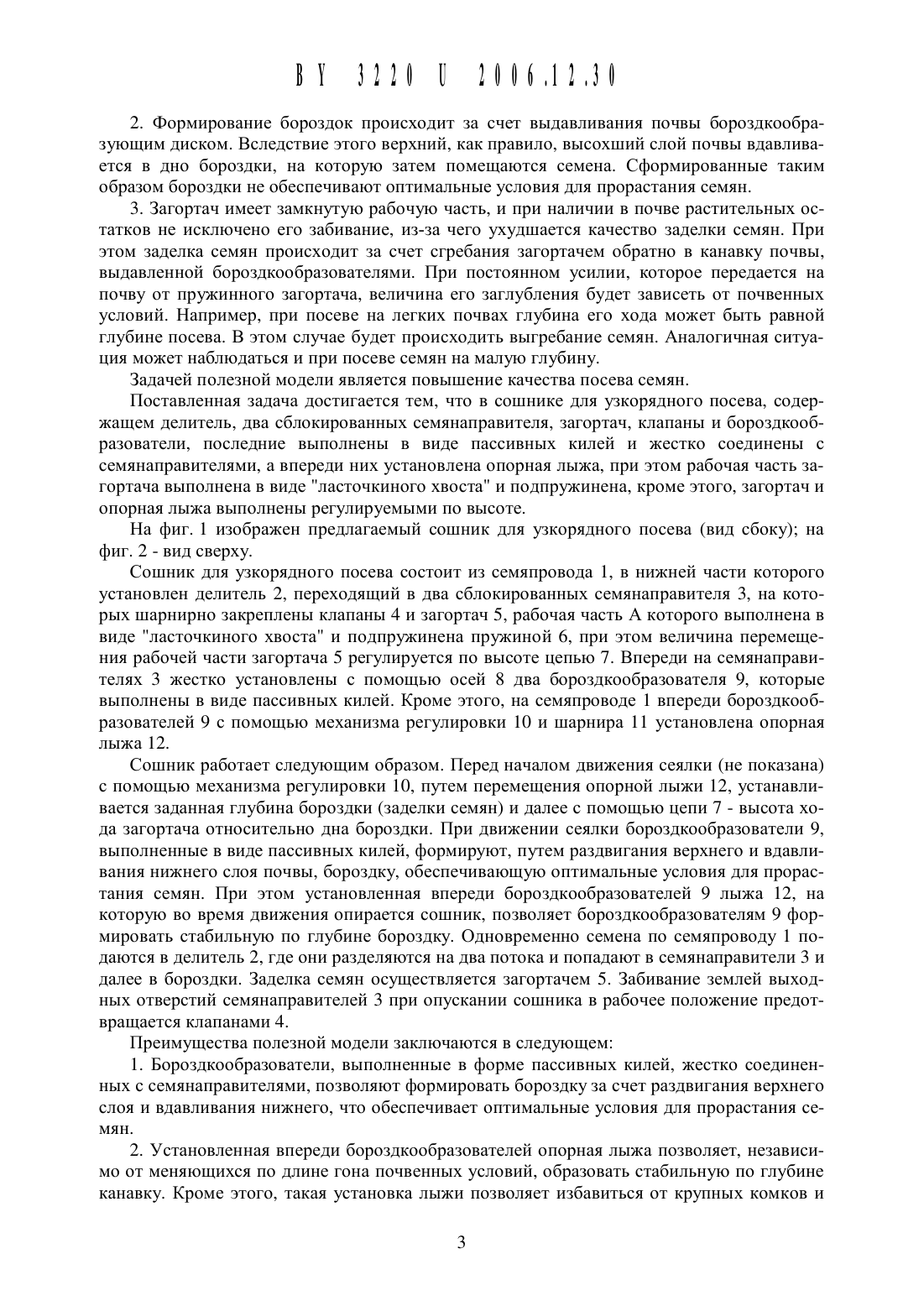

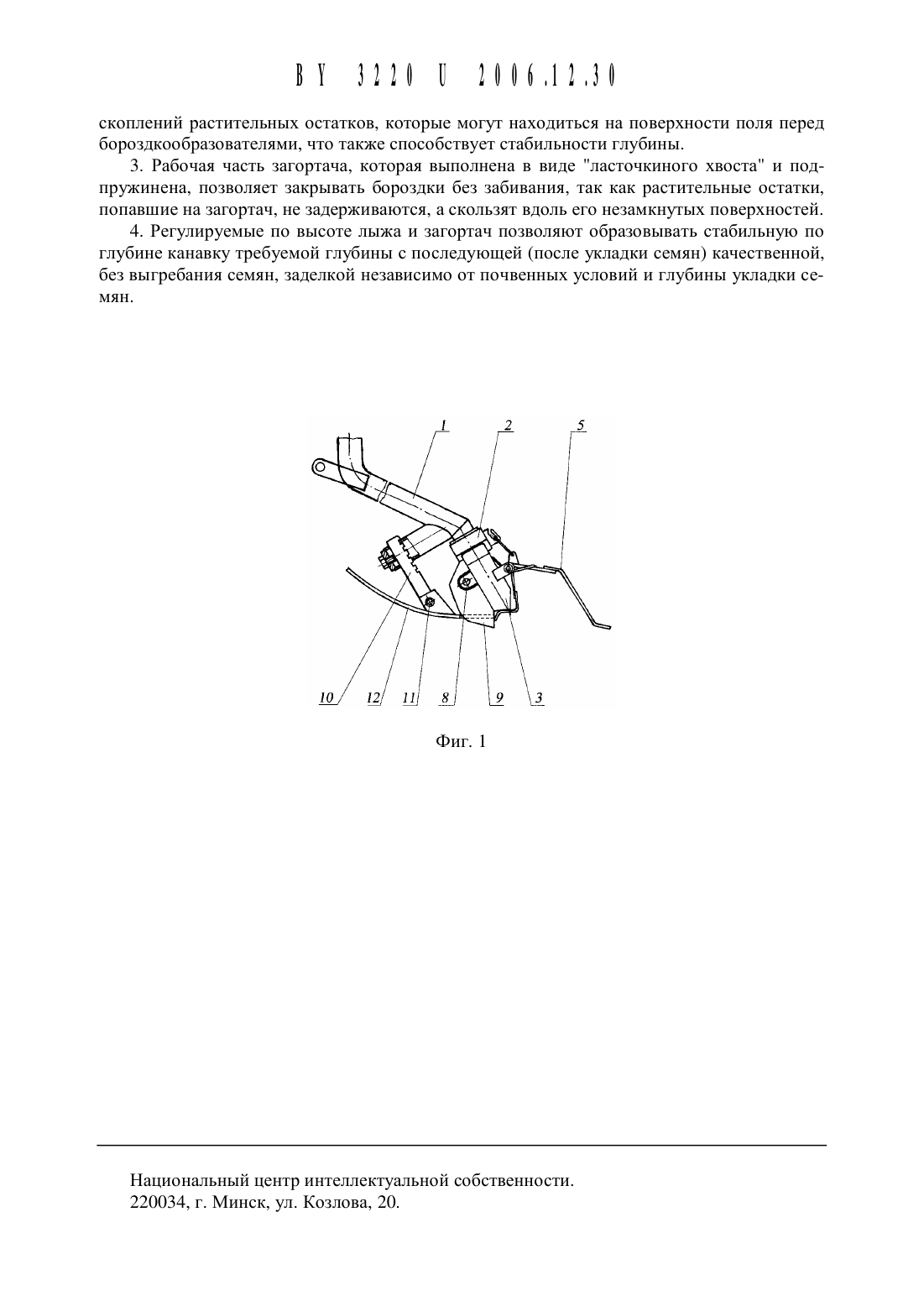

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) СОШНИК ДЛЯ УЗКОРЯДНОГ О ПОСЕВА(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт Механизации сельского хозяйства Национальной академии наук Беларуси (ВУ)(72) Авторы Точицкий Александр Антонович Лепещкин Николай Данилович Сологуб Николай Федорович Лойко Сергей Федорович Павловский Григорий Иосифович (ВУ)(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт Механизации сельского хозяйства Национальной академии наук Беларуси (ВУ)1. Сощник для узкорядного посева, содержащий бороздкообразователи, делитель, два сблокированных семянаправителя, загортачи и клапаны, отличающийся тем, что бороздкообразователи выполнены в виде пассивных килей и жестко соединены с семянаправителями, а впереди них установлена опорная лыжа.2. Сощник по п. 1, отличающийся тем, что рабочая часть загортача выполнена в виде ласточкиного хвоста и подпруЖинена.3. Сощник по п. 1, отличающийся тем, что опорная лыжа и загортач выполнены регулируемыми по высоте.1. Вопросы технологии механизированного сельскохозяйственного производства / Под ред. В.В. Кацыгина. - Мн. Государственное Издательство сельскохозяйственной литературы, ч. 1, 1963. - С. 264.4. Патент ВУ Не 432, МПК А О 1 С 7/20 (прототип) // Официальный бюллетень Не 4 (31). 2001. - С. 196.Полезная модель относится К сельскохозяйственному машиностроению, в частности к сошникам, используемым в посевных машинах, производящих рядовой посев семян различных сельскохозяйственных культур.К технологическому процессу сева предъявляются требования обеспечить такие оптимальные условия для прорастания семян и начальной фазы развития растений, при которых будет получен максимальный урожай. Эти условия могут достаточно полно реализоваться при узкорядном посеве. При этом сошник, производящий такой посев,должен обеспечивать одинаковую глубину заделки семян.Для лучшего прорастания семян бороздка для их укладки должна формироваться сошником путем раздвигания верхних высохших слоев и вдавливания влажных нижних слоев. Причем частицы почвы с верхних слоев не должны попадать на дно уплотненной бороздки 1.Известен двухстрочный килевидный сошник 2, содержащий два наральника, делитель и распределительные каналы. Недостатком такого сошника является то, что он не обеспечивает равномерность требуемой (оптимальной) глубины заделки семян, особенно на легких почвах, т.к. форма установленных под углом в поперечной плоскости к поверхности почвы килевидных бороздкообразователей не исключает осыпания стенок борозды до падения на ее дно семян.Известен двухдисковый двухстрочный сошник 3, включающий два установленных под углом к направлению движения диска, делитель, а также два наклонно установленных и сблокированных между собой килевидных сошника, наральники которых вынесены во внешние стороны от дисков и выполнены в виде плоских ножей с односторонней заточкой.Недостатком данного сошника является то, что формирование бороздок путем смещения почвы дисками в сторону с последующим сбрасыванием ее в междисковое пространство с помощью наклонно установленных килевидных сошников, наральники которых имеют одностороннюю заточку, хотя и позволяет сформировать бороздку с рыхлыми и достаточно подуплотненными стенками, однако не позволяет достаточно уплотнить ее дно. Не исключено самопроизвольное осыпание верхних высохших слоев на дно бороздки.Известен двухдисковый двухстрочный сошник 4, принятый в качестве прототипа,включающий два установленных параллельно направлению движения бороздкообразователя в виде дисков, бороздкообразующая часть которых имеет параболический профиль,делитель, два сблокированных трубчатых семянаправителя, передняя часть которых имеет кривизну по окружности дисков, загортач и клапаны.Этот сошник имеет следующие недостатки1. Бороздка, формируемая бороздкообразователями, на которые во время работы действует постоянное усилие вдавливания их в почву, может быть стабильной по глубине только в определенных, не меняющихся по длине гона, почвенных условиях. Кроме этого,бороздкообразователи при встрече с крупными комками и растительными остатками копируют их поверхность, что также ухудшает стабильность глубины заделки.2. Формирование бороздок происходит за счет выдавливания почвы бороздкообразующим диском. Вследствие этого верхний, как правило, высохший слой почвы вдавливается в дно бороздки, на Которую затем помещаются семена. Сформированные таким образом бороздки не обеспечивают оптимальные условия для прорастания семян.3. Загортач имеет замкнутую рабочую часть, и при наличии в почве растительных остатков не исключено его забивание, из-за чего ухудшается качество заделки семян. При этом заделка семян происходит за счет сгребания загортачем обратно в канавку почвы,выдавленной бороздкообразователями. При постоянном усилии, которое передается на почву от пружинного загортача, величина его заглубления будет зависеть от почвенных условий. Например, при посеве на легких почвах глубина его хода может быть равной глубине посева. В этом случае будет происходить выгребание семян. Аналогичная ситуаЦИЯ может наблюдаться и при посеве семян на малую глубину.Задачей полезной модели является повышение качества посева семян.Поставленная задача достигается тем, что в сошнике для узкорядного посева, содержащем делитель, два сблокированных семянаправителя, загортач, клапаны и бороздкообразователи, последние выполнены в виде пассивных килей и жестко соединены с семянаправителями, а впереди них установлена опорная лыжа, при этом рабочая часть загортача выполнена в виде ласточкиного хвоста и подпружинена, кроме этого, загортач и опорная лыжа выполнены регулируемыми по высоте.На фиг. 1 изображен предлагаемый сошник для узкорядного посева (вид сбоку) на фиг. 2 - вид сверху.Сошник для узкорядного посева состоит из семяпровода 1, в нижней части которого установлен делитель 2, переходящий в два сблокированных семянаправителя 3, на которых шарнирно закреплены клапаны 4 и загортач 5, рабочая часть А которого выполнена в виде ласточкиного хвоста и подпружинена пружиной 6, при этом величина перемещения рабочей части загортача 5 регулируется по высоте цепью 7. Впереди на семянаправителях 3 жестко установлены с помощью осей 8 два бороздкообразователя 9, которые выполнены в виде пассивных килей. Кроме этого, на семяпроводе 1 впереди бороздкообразователей 9 с помощью механизма регулировки 10 и шарнира 11 установлена опорная лыжа 12.Сошник работает следующим образом. Перед началом движения сеялки (не показана) с помощью механизма регулировки 10, путем перемещения опорной лыжи 12, устанавливается заданная глубина бороздки (заделки семян) и далее с помощью Цепи 7 - высота хода загортача относительно дна бороздки. При движении сеялки бороздкообразователи 9,выполненные в виде пассивных килей, формируют, путем раздвигания верхнего и вдавливания нижнего слоя почвы, бороздку, обеспечивающую оптимальные условия для прорастания семян. При этом установленная впереди бороздкообразователей 9 лыжа 12, на которую во время движения опирается сошник, позволяет бороздкообразователям 9 формировать стабильную по глубине бороздку. Одновременно семена по семяпроводу 1 подаются в делитель 2, где они разделяются на два потока и попадают в семянаправители 3 и далее в бороздки. Заделка семян осуществляется загортачем 5. Забивание землей вь 1 ходных отверстий семянаправителей 3 при опускании сошника в рабочее положение предотвращается клапанами 4.Преимущества полезной модели заключаются в следующем1. Бороздкообразователи, выполненные в форме пассивных килей, жестко соединенных с семянаправителями, позволяют формировать бороздку за счет раздвигания верхнего слоя и вдавливания нижнего, что обеспечивает оптимальные условия для прорастания семян.2. Установленная впереди бороздкообразователей опорная лыжа позволяет, независимо от меняющихся по длине гона почвенных условий, образовать стабильную по глубине канавку. Кроме этого, такая установка лыжи позволяет избавиться от крупных комков ископлений растительных остатков, которые могут находиться на поверхности поля перед бороздкообразователями, ЧТО также способствует стабильности глубины.3. Рабочая часть загортача, которая выполнена в виде ласточкиного хвоста и подпружинена, позволяет закрывать бороздки без забивания, так как растительные остатки,попавшие на загортач, не задерживаются, а скользят вдоль его незамкнутых поверхностей.4. Регулируемые по высоте лыжа и загортач позволяют образовывать стабильную по глубине канавку требуемой глубины с последующей (после укладки семян) качественной,без выгребания семян, заделкой независимо от почвенных условий и глубины укладки семян.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: A01C 7/20
Метки: посева, сошник, узкорядного
