Сошник для стерневой сеялки

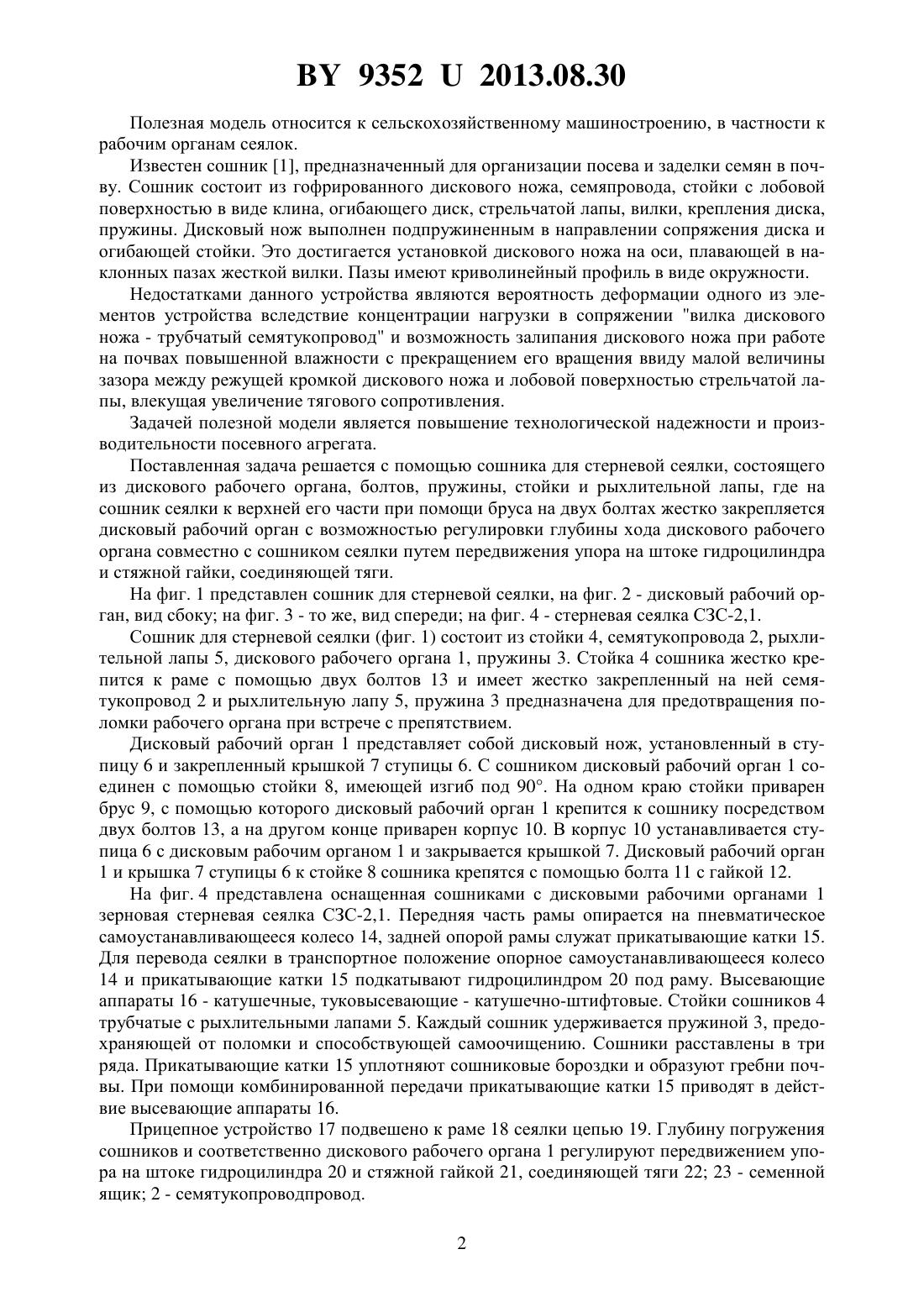

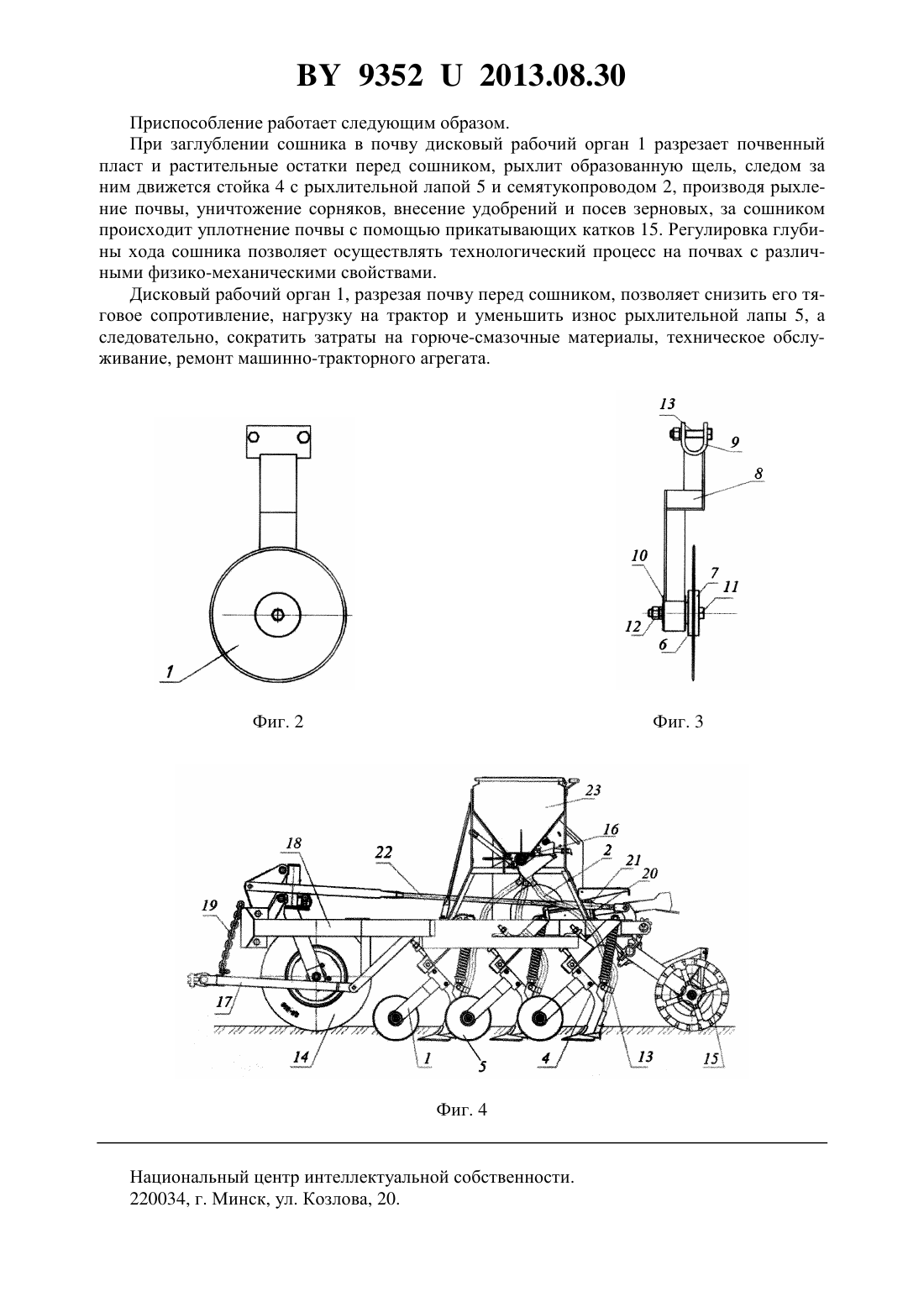

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СОШНИК ДЛЯ СТЕРНЕВОЙ СЕЯЛКИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичРоманюк Владимир ЮрьевичКим Наталья ПавловнаКушнир Валентина ГеннадьевнаБенюх Олег Анатольевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Сошник для стерневой сеялки, состоящий из дискового рабочего органа, болтов, пружины, стойки и рыхлительной лапы, отличающийся тем, что на сошник сеялки к верхней его части при помощи бруса на двух болтах жестко закреплен дисковый рабочий орган с возможностью регулировки глубины хода дискового рабочего органа совместно с сошником сеялки путем передвижения упора на штоке гидроцилиндра и стяжной гайки, соединяющей тяги. 93522013.08.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к рабочим органам сеялок. Известен сошник 1, предназначенный для организации посева и заделки семян в почву. Сошник состоит из гофрированного дискового ножа, семяпровода, стойки с лобовой поверхностью в виде клина, огибающего диск, стрельчатой лапы, вилки, крепления диска,пружины. Дисковый нож выполнен подпружиненным в направлении сопряжения диска и огибающей стойки. Это достигается установкой дискового ножа на оси, плавающей в наклонных пазах жесткой вилки. Пазы имеют криволинейный профиль в виде окружности. Недостатками данного устройства являются вероятность деформации одного из элементов устройства вследствие концентрации нагрузки в сопряжении вилка дискового ножа - трубчатый семятукопровод и возможность залипания дискового ножа при работе на почвах повышенной влажности с прекращением его вращения ввиду малой величины зазора между режущей кромкой дискового ножа и лобовой поверхностью стрельчатой лапы, влекущая увеличение тягового сопротивления. Задачей полезной модели является повышение технологической надежности и производительности посевного агрегата. Поставленная задача решается с помощью сошника для стерневой сеялки, состоящего из дискового рабочего органа, болтов, пружины, стойки и рыхлительной лапы, где на сошник сеялки к верхней его части при помощи бруса на двух болтах жестко закрепляется дисковый рабочий орган с возможностью регулировки глубины хода дискового рабочего органа совместно с сошником сеялки путем передвижения упора на штоке гидроцилиндра и стяжной гайки, соединяющей тяги. На фиг. 1 представлен сошник для стерневой сеялки, на фиг. 2 - дисковый рабочий орган, вид сбоку на фиг. 3 - то же, вид спереди на фиг. 4 - стерневая сеялка СЗС-2,1. Сошник для стерневой сеялки (фиг. 1) состоит из стойки 4, семятукопровода 2, рыхлительной лапы 5, дискового рабочего органа 1, пружины 3. Стойка 4 сошника жестко крепится к раме с помощью двух болтов 13 и имеет жестко закрепленный на ней семятукопровод 2 и рыхлительную лапу 5, пружина 3 предназначена для предотвращения поломки рабочего органа при встрече с препятствием. Дисковый рабочий орган 1 представляет собой дисковый нож, установленный в ступицу 6 и закрепленный крышкой 7 ступицы 6. С сошником дисковый рабочий орган 1 соединен с помощью стойки 8, имеющей изгиб под 90. На одном краю стойки приварен брус 9, с помощью которого дисковый рабочий орган 1 крепится к сошнику посредством двух болтов 13, а на другом конце приварен корпус 10. В корпус 10 устанавливается ступица 6 с дисковым рабочим органом 1 и закрывается крышкой 7. Дисковый рабочий орган 1 и крышка 7 ступицы 6 к стойке 8 сошника крепятся с помощью болта 11 с гайкой 12. На фиг. 4 представлена оснащенная сошниками с дисковыми рабочими органами 1 зерновая стерневая сеялка СЗС-2,1. Передняя часть рамы опирается на пневматическое самоустанавливающееся колесо 14, задней опорой рамы служат прикатывающие катки 15. Для перевода сеялки в транспортное положение опорное самоустанавливающееся колесо 14 и прикатывающие катки 15 подкатывают гидроцилиндром 20 под раму. Высевающие аппараты 16 - катушечные, туковысевающие - катушечно-штифтовые. Стойки сошников 4 трубчатые с рыхлительными лапами 5. Каждый сошник удерживается пружиной 3, предохраняющей от поломки и способствующей самоочищению. Сошники расставлены в три ряда. Прикатывающие катки 15 уплотняют сошниковые бороздки и образуют гребни почвы. При помощи комбинированной передачи прикатывающие катки 15 приводят в действие высевающие аппараты 16. Прицепное устройство 17 подвешено к раме 18 сеялки цепью 19. Глубину погружения сошников и соответственно дискового рабочего органа 1 регулируют передвижением упора на штоке гидроцилиндра 20 и стяжной гайкой 21, соединяющей тяги 22 23 - семенной ящик 2 - семятукопроводпровод. 2 93522013.08.30 Приспособление работает следующим образом. При заглублении сошника в почву дисковый рабочий орган 1 разрезает почвенный пласт и растительные остатки перед сошником, рыхлит образованную щель, следом за ним движется стойка 4 с рыхлительной лапой 5 и семятукопроводом 2, производя рыхление почвы, уничтожение сорняков, внесение удобрений и посев зерновых, за сошником происходит уплотнение почвы с помощью прикатывающих катков 15. Регулировка глубины хода сошника позволяет осуществлять технологический процесс на почвах с различными физико-механическими свойствами. Дисковый рабочий орган 1, разрезая почву перед сошником, позволяет снизить его тяговое сопротивление, нагрузку на трактор и уменьшить износ рыхлительной лапы 5, а следовательно, сократить затраты на горюче-смазочные материалы, техническое обслуживание, ремонт машинно-тракторного агрегата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
