Однодисковый сошник

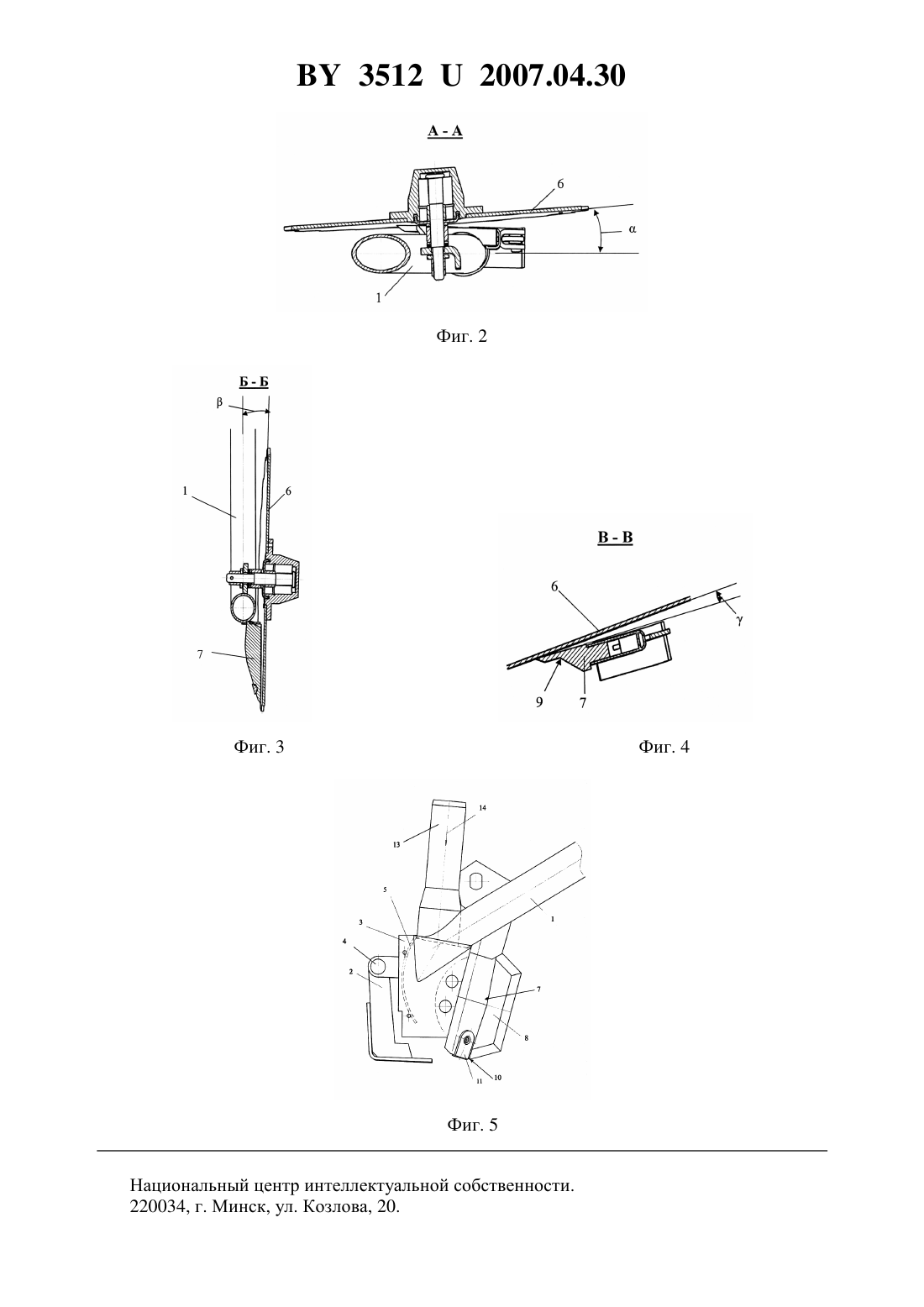

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Брестский электромеханический завод(72) Авторы Савчук Сергей Васильевич Савчук Ирина Владимировна Разумец Сергей Леонидович Завадский Владимир Филиппович Троцюк Алексей Деонисович(73) Патентообладатель Открытое акционерное общество Брестский электромеханический завод(57) 1. Сошник однодисковый, содержащий связанные между собой семяпровод, выходное отверстие которого снабжено защитным элементом, средство создания направленного потока воздуха, семянаправитель, корпус и средство формирования семенного ложа, включающее диск, установленный под угломк направлению движения, определяющим угол атаки, и под угломк вертикальной плоскости, определяющим угол крена, и устройство для уплотнения семенного ложа, отличающийся тем, что устройство для уплотнения семенного ложа выполнено в виде ножа переменного сечения, размещенного непосредственно перед выходным отверстием семянаправителя под угломк диску в плоскости,перпендикулярной передней кромке ножа, при этом со стороны передней кромки нож в продольном сечении имеет трапециевидную форму, уголвыбран в диапазоне от 1 до 10,угол- в диапазоне от 1 до 10, а угол- в диапазоне от 1 до 6. 2. Сошник по п. 1, отличающийся тем, что на кромке диска выполнено множество выемок радиальной формы. 35122007.04.30 3. Сошник по любому из пп. 1 или 2, отличающийся тем, что на рабочей кромке ножа установлена защитная пластина. 4. Сошник по п. 3, отличающийся тем, что защитная пластина выполнена из твердого сплава. 5. Сошник по любому из пп. 1-4, отличающийся тем, что средство создания направленного потока воздуха выполнено в виде трубы-воздуховода, связанного с семяпроводом в зоне его выходного отверстия. 6. Сошник по любому из пп. 1-4, отличающийся тем, что средство создания направленного потока воздуха совмещено с семяпроводом.(56) 1. А.с.882447, опубл. 23.11.1981. 2. Патент 2274989 С 1, опубл. 27.04.2006. 3. Патент 74 , опубл. 30.12.1999. Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для посева, а именно к однодисковым сошникам. Сошники, являясь рабочим органом сеялок, предназначены для организации дозированной подачи семян в почву. В частности, дисковые сошники предназначены для высева семян зерновых, среднесеменных зернобобовых и трав и других сельскохозяйственных культур, аналогичных им по размерам, норме высева и глубине заделки. Существует большое разнообразие дисковых, в том числе однодисковых, сошников. В частности, известен сошник 1, который содержит гофрированный диск и семяпровод,установленные на раме. При этом для снижения тягового сопротивления и устранения забивания семяпровода, передняя часть семяпровода выполнена в виде резца с фронтально расположенной режущей кромкой, которая совместно с кромкой гофрированного диска образуют режущую пару с переменным углом резания. Для формирования ложа бороздки для укладки семян в зоне резца предусмотрен уплотнитель. Известен также сошник 2, который содержит трубчатый семяпровод, с которым жестко соединена стойка сошника с лобовой поверхностью в виде клина. Гофрированный дисковый нож установлен на оси вращения в вилке. На стойке жестко закреплена стрельчатая лапа. Ось вращения дискового ножа подпружинена относительно вилки пружинами,работающими на сжатие. Пружина связана непосредственно со штоком. Ее приводит в вынужденные колебания электромагнит. Величина колебаний пружины соответствует типу и свойствам обрабатываемой почвы. Использование такой конструкции, по утверждению авторов, позволяет повысить качество обработки почвы и снизить тяговое сопротивление сошника. Наиболее близким к заявляемому по совокупности существенных признаков является однодисковый сошник 3, содержащий тарельчатый диск, установленный под угломк направлению движения и угломк вертикальной плоскости, семянаправитель, выходное отверстие которого расположено в третьем квадрате диска и экранировано направляющим щитком в виде киля. Основной проблемой, решение которой должна обеспечивать конструкция сошника,является обеспечение равномерности высева семян и поддержание на постоянном заданном уровне глубины их заделки, в частности за счет формирования равномерно уплотненного ложа постоянной глубины. Однако, все описанные выше конструкции сошников в той или иной мере полностью не обеспечивают решение данной проблемы. Задачей заявляемой полезной модели является создание конструкции сошника, который бы при высеве семян зерновых, среднесеменных зернобобовых и трав и других сельскохозяйственных культур, аналогичных им по размерам, норме высева и глубине заделки,независимо от физико-механических и/или технологических свойств почв обеспечивал бы 2 35122007.04.30 формирование по всей длине борозды одинакового по высоте ложа с равномерно уплотненным дном. При этом сошник должен обеспечивать также рядовой высев семян в уплотненное ложе, а его рабочие органы должны иметь большую долговечность. Поставленная задача решается заявляемым однодисковым сошником, содержащим связанные между собой семяпровод, выходное отверстие которого снабжено защитным элементом, средство создания направленного потока воздуха, семянаправитель, корпус и средство формирования семенного ложа, включающее диск, установленный под угломк направлению движения, определяющим угол атаки, и под угломк вертикальной плоскости, определяющим угол крена, и устройство для уплотнения семенного ложа. Задача решается за счет того, что устройство для уплотнения семенного ложа выполнено в виде ножа переменного сечения, размещенного непосредственно перед выходным отверстием семянаправителя под угломк диску в плоскости, перпендикулярной передней кромке ножа, при этом со стороны передней кромки нож в продольном сечении имеет трапециевидную форму, уголвыбран в диапазоне от 1 до 10, угол- в диапазоне от 1 до 10, а угол- в диапазоне от 1 до 6. При этом семянаправитель (канал для выхода семян) совместно формируют корпус, отражатель и задняя стенка ножа. В предложенной конструкции диск, предназначенный для прорезания и исключения налипания растительных остатков, особенно на засоренных почвах, имеет увеличенный диаметр для посева на глубине от 1 до 8 см. Для лучшей сцепки с землей в ряде предпочтительных форм реализации сошника по кромке диска выполняют выемки, предпочтительно, радиальной формы. Диск установлен под двумя специально рассчитанными угламив горизонтальном направлении (угол атаки) - для защиты ножа от износа, предпочтительно выбран в диапазоне от 1 до 10,в вертикальном направлении (угол крена) - для формирования борозды, предпочтительно выбран в диапазоне от 1 до 10. Нож имеет оригинальную конструкцию, которая более подробно будет рассмотрена ниже его форма имеет переменное по толщине сечение, при этом со стороны передней кромки нож в продольном сечении имеет трапециевидную форму, а его плоскости расположены под оптимальным углом для формирования уплотненного ложа в канавке. Выполненный по специальной технологии (литье, штамповка) нож обеспечивает формирование постоянного ложа с плотным дном и неосыпающимися краями на определенной, заданной глубине. При этом на рабочей кромке ножа для уменьшения износа рабочей кромки может быть установлена защитная пластина, которая может быть выполнена, предпочтительно,из твердого сплава. Нож связан с корпусом, предпочтительно, посредством заклепочного соединения, что обеспечивает простоту его замены, в случае поломки. Как уже было упомянуто выше, уголнаклона ножа к диску выбран в диапазоне,предпочтительно, от 1 до 6. В сошнике заявляемой конструкции средство создания направленного потока воздуха,в зависимости от формы реализации, может быть либо выполнено в виде трубы-воздуховода,связанного с семяпроводом в зоне выходного отверстия семяпровода, либо совмещено с семяпроводом. Особенности конструкции заявляемого сошника, обеспечивающие достижение технических результатов, а также его принцип работы будут рассмотрены ниже на некоторых предпочтительных, но не ограничивающих формах реализации со ссылкой на позиции чертежей, на которых представлены фиг. 1 - схематичное изображение заявляемого сошника в одной из предпочтительных форм реализации фиг. 2 - разрез по линии А-А по фиг. 1 фиг. 3 - разрез по линии Б-Б по фиг. 1 фиг. 4 - разрез по линии В-В по фиг. 1 фиг. 5 - схематичное изображение фрагмента сошника в другой форме реализации. 3 35122007.04.30 На фиг. 1 схематично изображен сошник в одной из предпочтительных форм реализации. Сошник содержит семяпровод 1, в зоне выходного отверстия которого установлен клапан 2, связанный с корпусом 3 посредством шарнирного соединения 4, отражатель 5(см. фиг. 5), диск 6 и нож 7. Участок 8 ножа со стороны передней кромки в продольном сечении имеет сложную, специально рассчитанную, в основном трапециевидную форму. Кроме того, со стороны, противолежащей диску 6 нож 7 имеет угловую продольную выемку 9 (см. фиг. 4). На рабочей кромке 10 ножа 7 установлена защитная пластина 11, которая может быть выполнена из любого подходящего по своим свойствам твердого сплава. Для лучшего сцепления с почвой по кромке диска 6 выполнено множество равномерно распределенных выемок 12 радиальной формы. Для подачи воздуха в семяпровод 1 используется либо непосредственно сам семяпровод 1, либо труба-воздуховод 13 (см. фиг. 5),связанная с семяпроводом 1 в зоне его выходного отверстия. Стрелкой 14 на фиг. 1 и фиг. 5 обозначено направление подачи воздуха. На изображениях, представленных на фиг. 2 и фиг. 3, показаны, соответственно, уголустановки диска 6 к направлению движения, определяющий угол атаки, и уголустановки диска 6 к вертикальной плоскости, определяющим угол крена. На фиг. 4 более детально изображена форма ножа 7 с продольной угловой выемкой 9,а также угол , под которым нож 7 размещен к диску 6 в плоскости, перпендикулярной передней кромке ножа. Заявляемый сошник работает следующим образом. Клапан 2 предохраняет сошник, в частности выходное отверстие семянаправителя, от забивания почвой в момент опускания сеялки. В процессе работы, благодаря наличию шарнирного соединения 4, клапан 2, отклоняясь в направлении, противоположном направлению движения сошника, не препятствуя таким образом подаче семян из семяпровода 1 в семянаправитель и далее в почву. Диск 6, благодаря наличию на его кромке радиальных выемок 12, обеспечивает хорошее сцепление сошника с почвой даже на засоренных сорной растительностью почвах. Нож 7, расположенный перед выходным отверстием семянаправителя в направлении движения сошника по угломк диску 6 в плоскости, перпендикулярной передней кромке ножа 7, благодаря своей форме выполнения (сложная, специально рассчитанная, в основном трапециевидная форма продольного сечения со стороны передней кромки, наличие продольной угловой выемки 9), а также расположению под углом,как относительно диска 6, так и относительно направления движения сошника, формирует посадочную канавку постоянной заданной глубины с равномерно уплотненным ложем и стенками. Для исключения преждевременного засыпания канавки и/или размещения семян на разной глубине нож 7 размещен непосредственно перед выходным отверстием семянаправителя. Для предотвращения быстрого изнашивания ножа 7 на его рабочей кромке 10 может быть установлена защитная пластина 11, выполненная предпочтительно из твердого сплава. Из семяпровода 1 семена движутся под действием воздушного потока в корпус 3 сошника в направлении, обозначенном стрелкой 14. При этом, в зависимости от формы выполнения сошника, средство создания направленного потока воздуха с семенами может быть либо совмещено с семяпроводом 1, либо выполнено в виде трубы-воздуховода 13,связанного с семяпроводом 1 в зоне его выходного отверстия. В корпусе 3 семена плавно по изгибу отражателя 5 и ножа 7 укладываются на расстоянии, в частности на расстоянии 0,5-2,2 см, за ножом 7 в сформированную, не засыпанную канавку, образованную ножом 7,что обеспечивает одинаковую глубину залегания всех семян и гарантирует равные условия для роста семян. Однодисковые сошники заявляемой конструкции могут эффективно применяться для посева на всех типах дерново-подзолистых и засоренных растительными остатками почвах. При этом сошники могут изготавливаться в различных исполнениях, отличающихся длиной поводка (семяпровода). 4 Фиг. 5 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
