Семяпровод пневматической сеялки

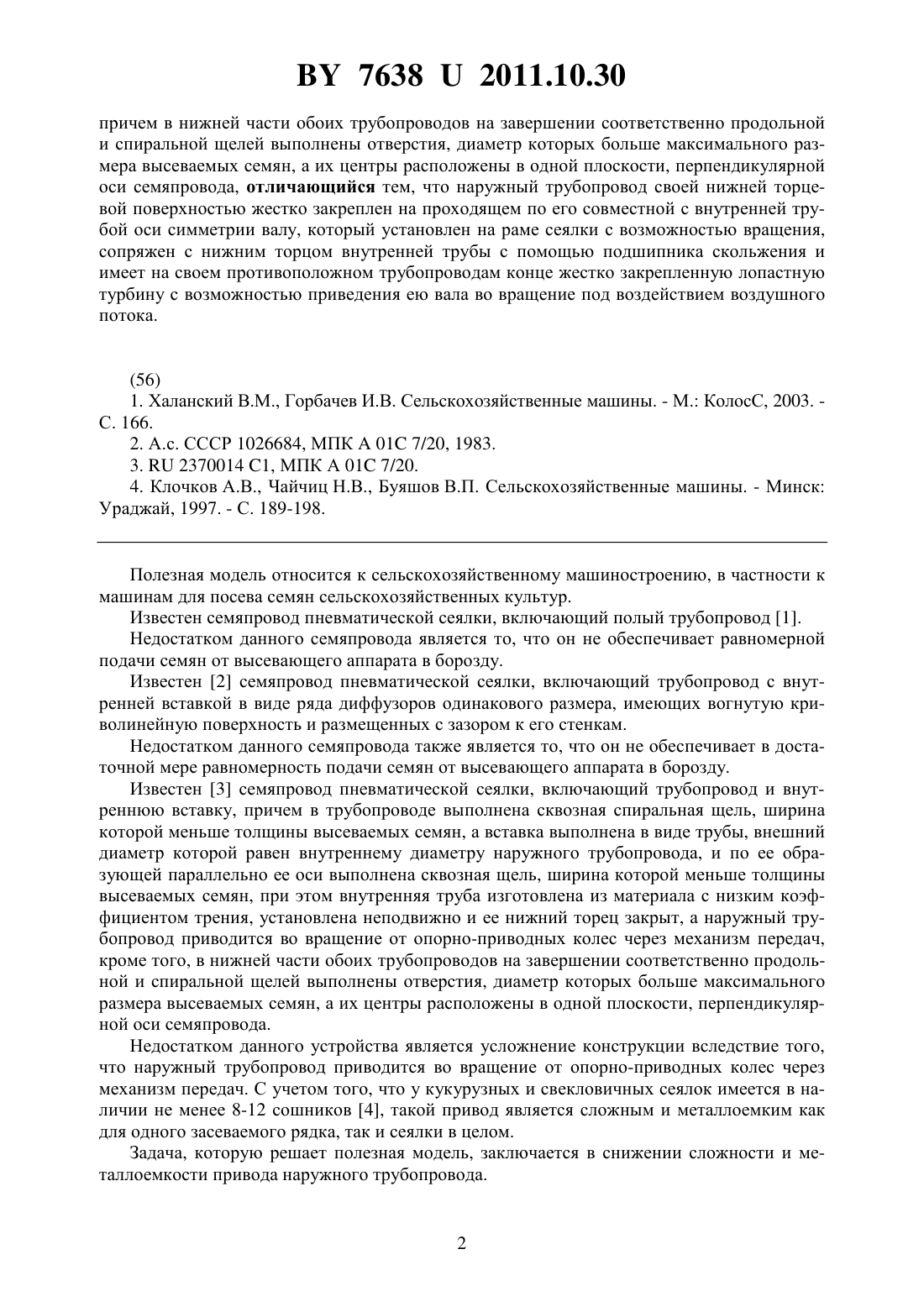

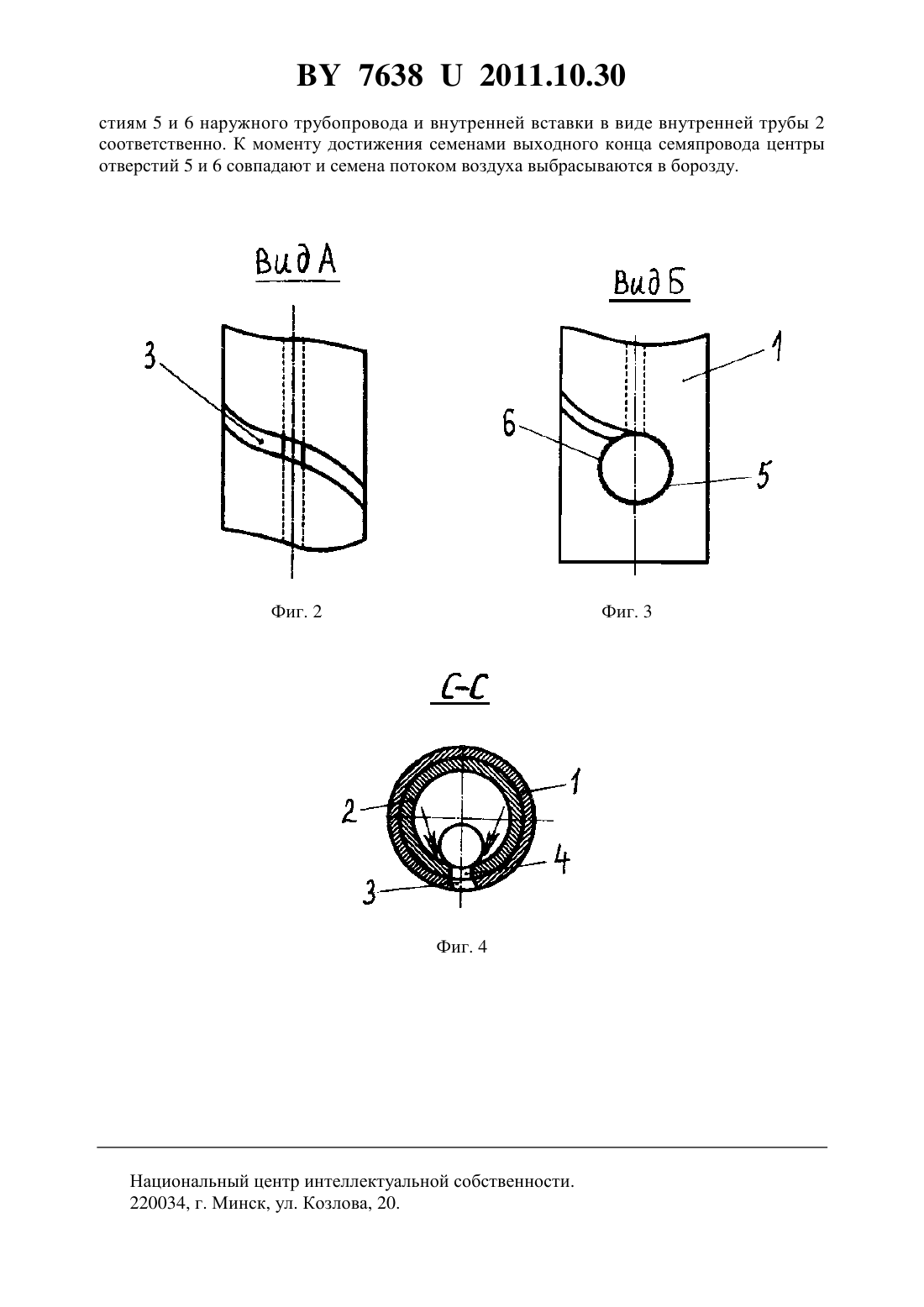

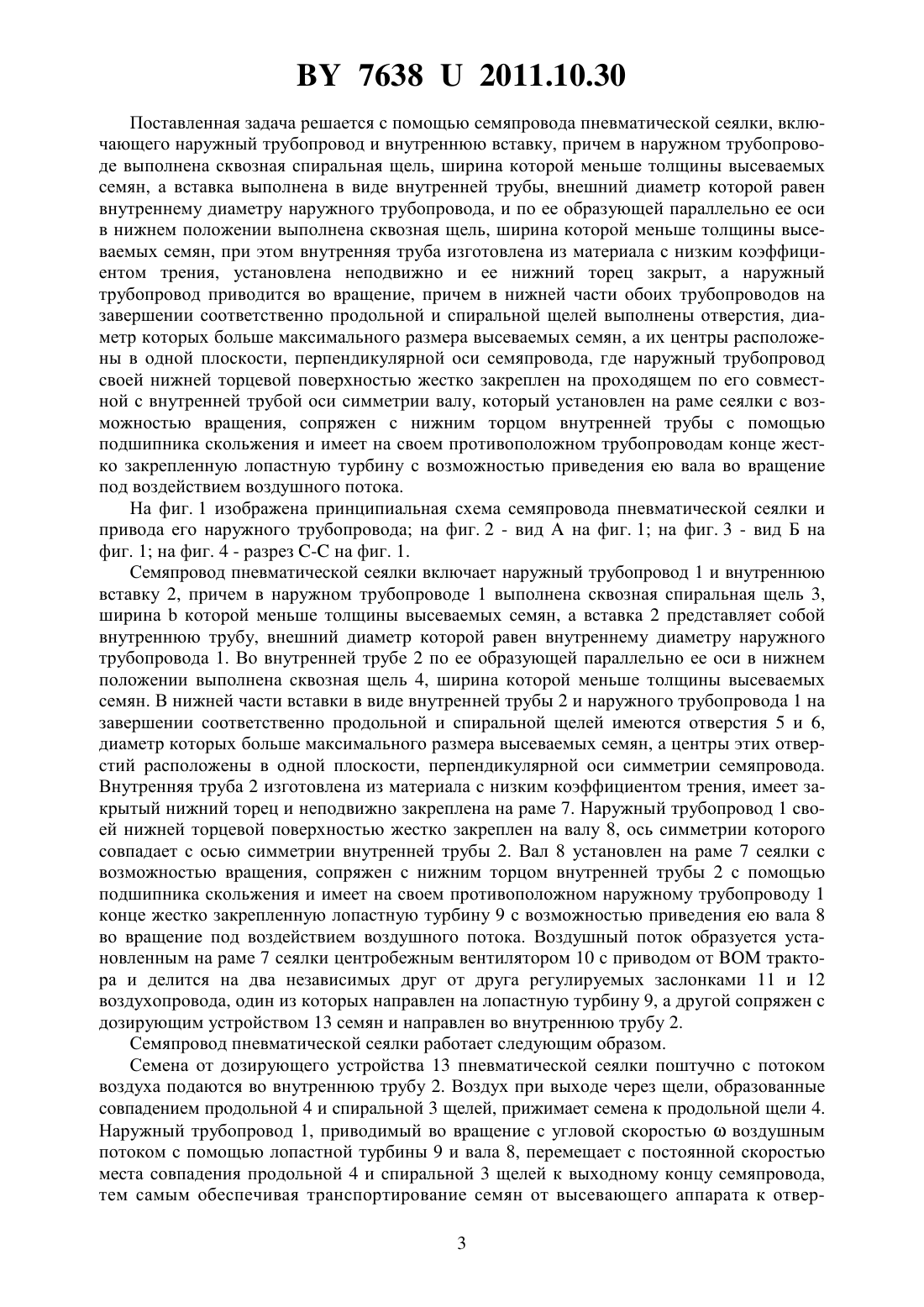

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Агейчик Валерий Александрович Романюк Николай Николаевич Агейчик Юрий Валерьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Семяпровод пневматической сеялки, включающий наружный трубопровод и внутреннюю вставку, причем в наружном трубопроводе выполнена сквозная спиральная щель,ширина которой меньше толщины высеваемых семян, а вставка выполнена в виде внутренней трубы, внешний диаметр которой равен внутреннему диаметру наружного трубопровода, и по ее образующей параллельно ее оси в нижнем положении выполнена сквозная щель, ширина которой меньше толщины высеваемых семян, при этом внутренняя труба изготовлена из материала с низким коэффициентом трения, установлена неподвижно и ее нижний торец закрыт, а наружный трубопровод приводится во вращение, Фиг. 1 76382011.10.30 причем в нижней части обоих трубопроводов на завершении соответственно продольной и спиральной щелей выполнены отверстия, диаметр которых больше максимального размера высеваемых семян, а их центры расположены в одной плоскости, перпендикулярной оси семяпровода, отличающийся тем, что наружный трубопровод своей нижней торцевой поверхностью жестко закреплен на проходящем по его совместной с внутренней трубой оси симметрии валу, который установлен на раме сеялки с возможностью вращения,сопряжен с нижним торцом внутренней трубы с помощью подшипника скольжения и имеет на своем противоположном трубопроводам конце жестко закрепленную лопастную турбину с возможностью приведения ею вала во вращение под воздействием воздушного потока.(56) 1. Халанский В.М., Горбачев И.В. Сельскохозяйственные машины. - М. КолосС, 2003. С. 166. 2. А.с. СССР 1026684, МПК 01 7/20, 1983. 3.2370014 1, МПК А 01 7/20. 4. Клочков А.В., Чайчиц Н.В., Буяшов В.П. Сельскохозяйственные машины. - Минск Ураджай, 1997. - С. 189-198. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для посева семян сельскохозяйственных культур. Известен семяпровод пневматической сеялки, включающий полый трубопровод 1. Недостатком данного семяпровода является то, что он не обеспечивает равномерной подачи семян от высевающего аппарата в борозду. Известен 2 семяпровод пневматической сеялки, включающий трубопровод с внутренней вставкой в виде ряда диффузоров одинакового размера, имеющих вогнутую криволинейную поверхность и размещенных с зазором к его стенкам. Недостатком данного семяпровода также является то, что он не обеспечивает в достаточной мере равномерность подачи семян от высевающего аппарата в борозду. Известен 3 семяпровод пневматической сеялки, включающий трубопровод и внутреннюю вставку, причем в трубопроводе выполнена сквозная спиральная щель, ширина которой меньше толщины высеваемых семян, а вставка выполнена в виде трубы, внешний диаметр которой равен внутреннему диаметру наружного трубопровода, и по ее образующей параллельно ее оси выполнена сквозная щель, ширина которой меньше толщины высеваемых семян, при этом внутренняя труба изготовлена из материала с низким коэффициентом трения, установлена неподвижно и ее нижний торец закрыт, а наружный трубопровод приводится во вращение от опорно-приводных колес через механизм передач,кроме того, в нижней части обоих трубопроводов на завершении соответственно продольной и спиральной щелей выполнены отверстия, диаметр которых больше максимального размера высеваемых семян, а их центры расположены в одной плоскости, перпендикулярной оси семяпровода. Недостатком данного устройства является усложнение конструкции вследствие того,что наружный трубопровод приводится во вращение от опорно-приводных колес через механизм передач. С учетом того, что у кукурузных и свекловичных сеялок имеется в наличии не менее 8-12 сошников 4, такой привод является сложным и металлоемким как для одного засеваемого рядка, так и сеялки в целом. Задача, которую решает полезная модель, заключается в снижении сложности и металлоемкости привода наружного трубопровода. 76382011.10.30 Поставленная задача решается с помощью семяпровода пневматической сеялки, включающего наружный трубопровод и внутреннюю вставку, причем в наружном трубопроводе выполнена сквозная спиральная щель, ширина которой меньше толщины высеваемых семян, а вставка выполнена в виде внутренней трубы, внешний диаметр которой равен внутреннему диаметру наружного трубопровода, и по ее образующей параллельно ее оси в нижнем положении выполнена сквозная щель, ширина которой меньше толщины высеваемых семян, при этом внутренняя труба изготовлена из материала с низким коэффициентом трения, установлена неподвижно и ее нижний торец закрыт, а наружный трубопровод приводится во вращение, причем в нижней части обоих трубопроводов на завершении соответственно продольной и спиральной щелей выполнены отверстия, диаметр которых больше максимального размера высеваемых семян, а их центры расположены в одной плоскости, перпендикулярной оси семяпровода, где наружный трубопровод своей нижней торцевой поверхностью жестко закреплен на проходящем по его совместной с внутренней трубой оси симметрии валу, который установлен на раме сеялки с возможностью вращения, сопряжен с нижним торцом внутренней трубы с помощью подшипника скольжения и имеет на своем противоположном трубопроводам конце жестко закрепленную лопастную турбину с возможностью приведения ею вала во вращение под воздействием воздушного потока. На фиг. 1 изображена принципиальная схема семяпровода пневматической сеялки и привода его наружного трубопровода на фиг. 2 - видна фиг. 1 на фиг. 3 - вид Б на фиг. 1 на фиг. 4 - разрез - на фиг. 1. Семяпровод пневматической сеялки включает наружный трубопровод 1 и внутреннюю вставку 2, причем в наружном трубопроводе 1 выполнена сквозная спиральная щель 3,ширинакоторой меньше толщины высеваемых семян, а вставка 2 представляет собой внутреннюю трубу, внешний диаметр которой равен внутреннему диаметру наружного трубопровода 1. Во внутренней трубе 2 по ее образующей параллельно ее оси в нижнем положении выполнена сквозная щель 4, ширина которой меньше толщины высеваемых семян. В нижней части вставки в виде внутренней трубы 2 и наружного трубопровода 1 на завершении соответственно продольной и спиральной щелей имеются отверстия 5 и 6,диаметр которых больше максимального размера высеваемых семян, а центры этих отверстий расположены в одной плоскости, перпендикулярной оси симметрии семяпровода. Внутренняя труба 2 изготовлена из материала с низким коэффициентом трения, имеет закрытый нижний торец и неподвижно закреплена на раме 7. Наружный трубопровод 1 своей нижней торцевой поверхностью жестко закреплен на валу 8, ось симметрии которого совпадает с осью симметрии внутренней трубы 2. Вал 8 установлен на раме 7 сеялки с возможностью вращения, сопряжен с нижним торцом внутренней трубы 2 с помощью подшипника скольжения и имеет на своем противоположном наружному трубопроводу 1 конце жестко закрепленную лопастную турбину 9 с возможностью приведения ею вала 8 во вращение под воздействием воздушного потока. Воздушный поток образуется установленным на раме 7 сеялки центробежным вентилятором 10 с приводом оттрактора и делится на два независимых друг от друга регулируемых заслонками 11 и 12 воздухопровода, один из которых направлен на лопастную турбину 9, а другой сопряжен с дозирующим устройством 13 семян и направлен во внутреннюю трубу 2. Семяпровод пневматической сеялки работает следующим образом. Семена от дозирующего устройства 13 пневматической сеялки поштучно с потоком воздуха подаются во внутреннюю трубу 2. Воздух при выходе через щели, образованные совпадением продольной 4 и спиральной 3 щелей, прижимает семена к продольной щели 4. Наружный трубопровод 1, приводимый во вращение с угловой скоростьювоздушным потоком с помощью лопастной турбины 9 и вала 8, перемещает с постоянной скоростью места совпадения продольной 4 и спиральной 3 щелей к выходному концу семяпровода,тем самым обеспечивая транспортирование семян от высевающего аппарата к отвер 3 76382011.10.30 стиям 5 и 6 наружного трубопровода и внутренней вставки в виде внутренней трубы 2 соответственно. К моменту достижения семенами выходного конца семяпровода центры отверстий 5 и 6 совпадают и семена потоком воздуха выбрасываются в борозду. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
