Комбинированный рабочий орган почвообрабатывающего орудия

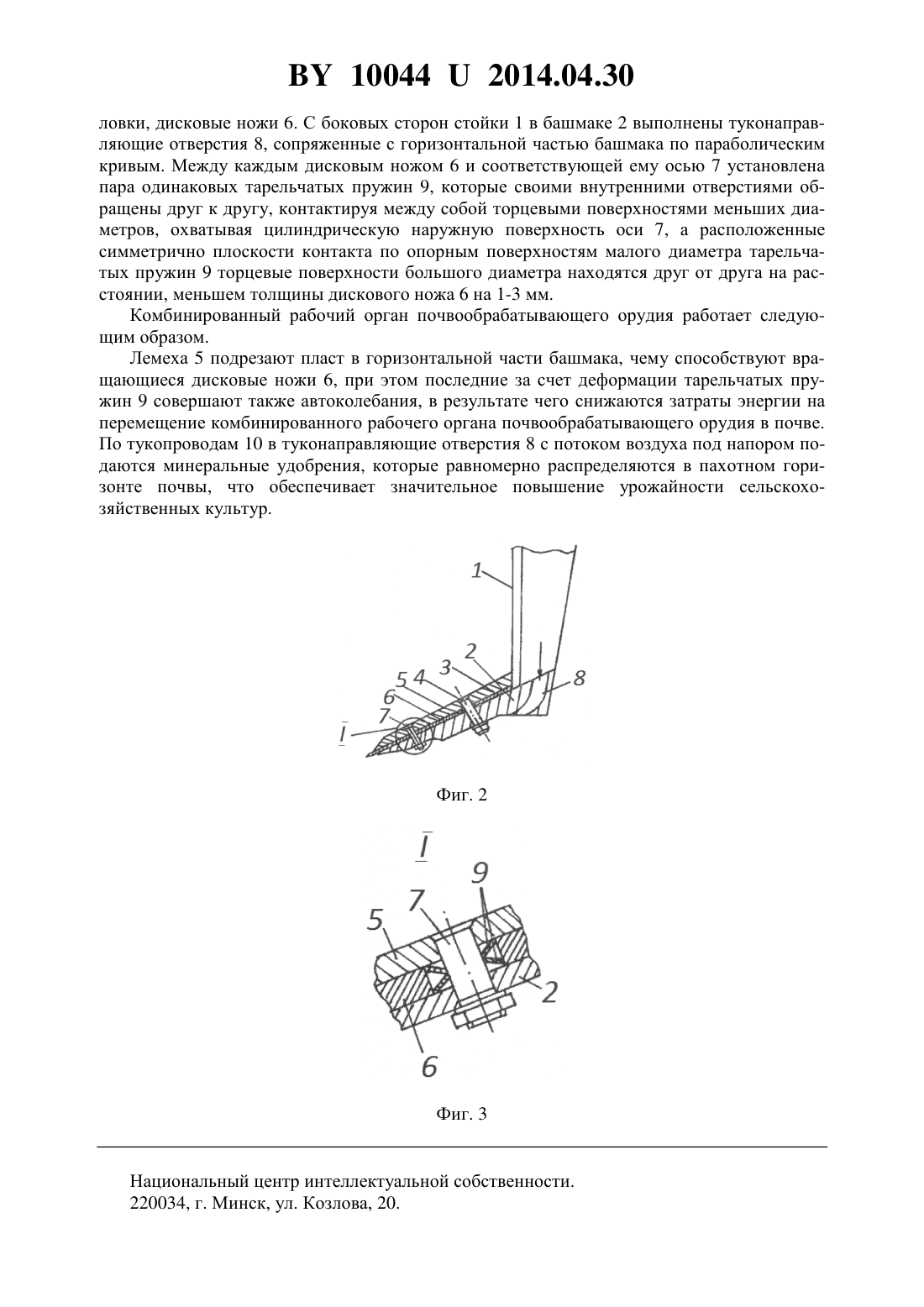

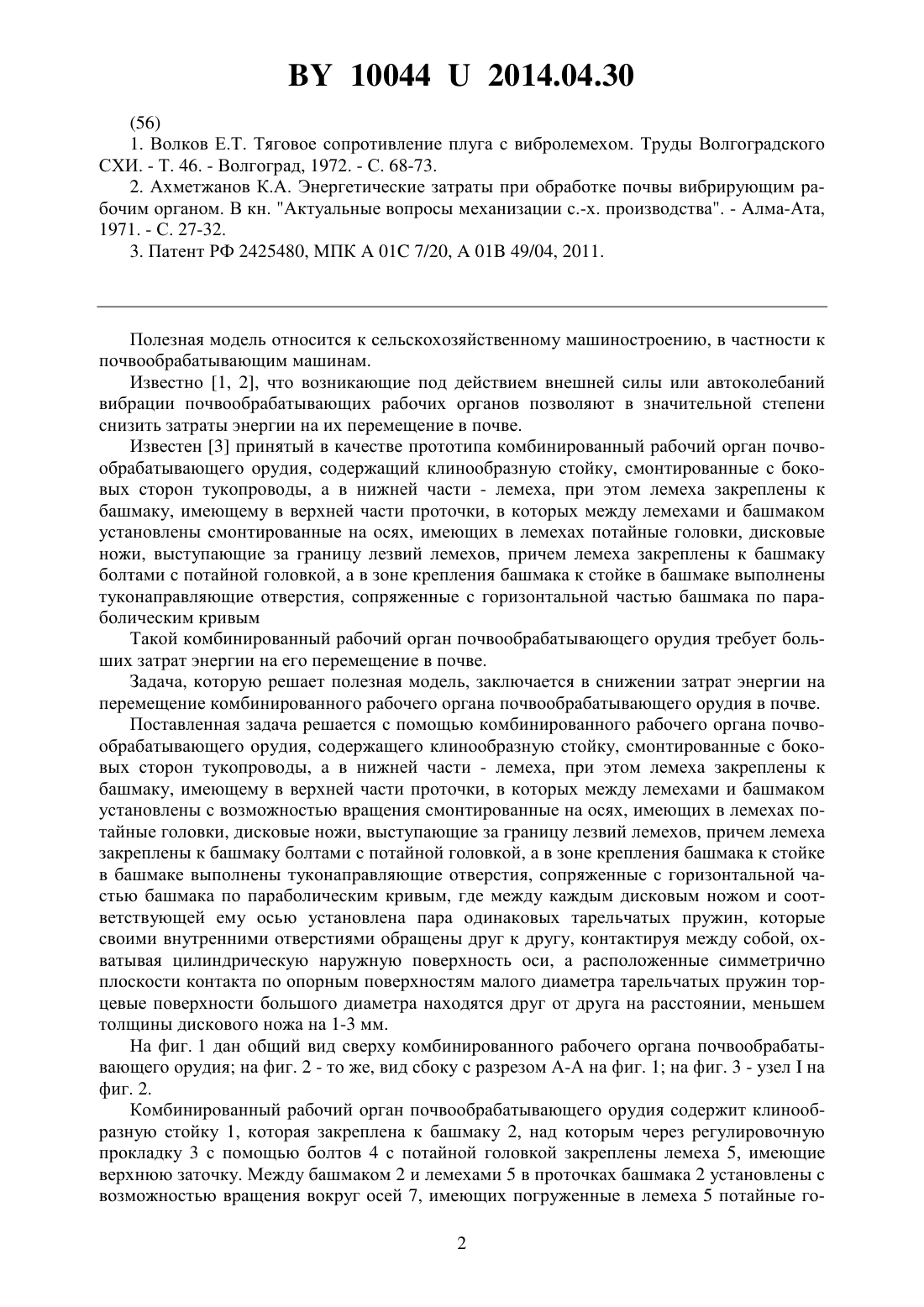

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ РАБОЧИЙ ОРГАН ПОЧВООБРАБАТЫВАЮЩЕГО ОРУДИЯ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван Николаевич Романюк Николай Николаевич Агейчик Валерий Александрович Романюк Вадим Николаевич Хомук Александр Сергеевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Комбинированный рабочий орган почвообрабатывающего орудия, содержащий клинообразную стойку, смонтированные с боковых сторон тукопроводы, а в нижней части лемеха, при этом лемеха закреплены к башмаку, имеющему в верхней части проточки, в которых между лемехами и башмаком установлены с возможностью вращения смонтированные на осях, имеющих в лемехах потайные головки, дисковые ножи, выступающие за границу лезвий лемехов, причем лемеха закреплены к башмаку болтами с потайной головкой, а в зоне крепления башмака к стойке в башмаке выполнены туконаправляющие отверстия, сопряженные с горизонтальной частью башмака по параболическим кривым,отличающийся тем, что между каждым дисковым ножом и соответствующей ему осью установлена пара одинаковых тарельчатых пружин, которые своими внутренними отверстиями обращены друг к другу, контактируя между собой, охватывая цилиндрическую наружную поверхность оси, а расположенные симметрично плоскости контакта по опорным поверхностям малого диаметра тарельчатых пружин торцевые поверхности большого диаметра находятся друг от друга на расстоянии, меньшем толщины дискового ножа на 1-3 мм.(56) 1. Волков Е.Т. Тяговое сопротивление плуга с вибролемехом. Труды Волгоградского СХИ. - Т. 46. - Волгоград, 1972. - С. 68-73. 2. Ахметжанов К.А. Энергетические затраты при обработке почвы вибрирующим рабочим органом. В кн. Актуальные вопросы механизации с.-х. производства. - Алма-Ата,1971. - С. 27-32. 3. Патент РФ 2425480, МПК 01 7/20,01 49/04, 2011. Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим машинам. Известно 1, 2, что возникающие под действием внешней силы или автоколебаний вибрации почвообрабатывающих рабочих органов позволяют в значительной степени снизить затраты энергии на их перемещение в почве. Известен 3 принятый в качестве прототипа комбинированный рабочий орган почвообрабатывающего орудия, содержащий клинообразную стойку, смонтированные с боковых сторон тукопроводы, а в нижней части - лемеха, при этом лемеха закреплены к башмаку, имеющему в верхней части проточки, в которых между лемехами и башмаком установлены смонтированные на осях, имеющих в лемехах потайные головки, дисковые ножи, выступающие за границу лезвий лемехов, причем лемеха закреплены к башмаку болтами с потайной головкой, а в зоне крепления башмака к стойке в башмаке выполнены туконаправляющие отверстия, сопряженные с горизонтальной частью башмака по параболическим кривым Такой комбинированный рабочий орган почвообрабатывающего орудия требует больших затрат энергии на его перемещение в почве. Задача, которую решает полезная модель, заключается в снижении затрат энергии на перемещение комбинированного рабочего органа почвообрабатывающего орудия в почве. Поставленная задача решается с помощью комбинированного рабочего органа почвообрабатывающего орудия, содержащего клинообразную стойку, смонтированные с боковых сторон тукопроводы, а в нижней части - лемеха, при этом лемеха закреплены к башмаку, имеющему в верхней части проточки, в которых между лемехами и башмаком установлены с возможностью вращения смонтированные на осях, имеющих в лемехах потайные головки, дисковые ножи, выступающие за границу лезвий лемехов, причем лемеха закреплены к башмаку болтами с потайной головкой, а в зоне крепления башмака к стойке в башмаке выполнены туконаправляющие отверстия, сопряженные с горизонтальной частью башмака по параболическим кривым, где между каждым дисковым ножом и соответствующей ему осью установлена пара одинаковых тарельчатых пружин, которые своими внутренними отверстиями обращены друг к другу, контактируя между собой, охватывая цилиндрическую наружную поверхность оси, а расположенные симметрично плоскости контакта по опорным поверхностям малого диаметра тарельчатых пружин торцевые поверхности большого диаметра находятся друг от друга на расстоянии, меньшем толщины дискового ножа на 1-3 мм. На фиг. 1 дан общий вид сверху комбинированного рабочего органа почвообрабатывающего орудия на фиг. 2 - то же, вид сбоку с разрезом А-А на фиг. 1 на фиг. 3 - узелна фиг. 2. Комбинированный рабочий орган почвообрабатывающего орудия содержит клинообразную стойку 1, которая закреплена к башмаку 2, над которым через регулировочную прокладку 3 с помощью болтов 4 с потайной головкой закреплены лемеха 5, имеющие верхнюю заточку. Между башмаком 2 и лемехами 5 в проточках башмака 2 установлены с возможностью вращения вокруг осей 7, имеющих погруженные в лемеха 5 потайные го 2 100442014.04.30 ловки, дисковые ножи 6. С боковых сторон стойки 1 в башмаке 2 выполнены туконаправляющие отверстия 8, сопряженные с горизонтальной частью башмака по параболическим кривым. Между каждым дисковым ножом 6 и соответствующей ему осью 7 установлена пара одинаковых тарельчатых пружин 9, которые своими внутренними отверстиями обращены друг к другу, контактируя между собой торцевыми поверхностями меньших диаметров, охватывая цилиндрическую наружную поверхность оси 7, а расположенные симметрично плоскости контакта по опорным поверхностям малого диаметра тарельчатых пружин 9 торцевые поверхности большого диаметра находятся друг от друга на расстоянии, меньшем толщины дискового ножа 6 на 1-3 мм. Комбинированный рабочий орган почвообрабатывающего орудия работает следующим образом. Лемеха 5 подрезают пласт в горизонтальной части башмака, чему способствуют вращающиеся дисковые ножи 6, при этом последние за счет деформации тарельчатых пружин 9 совершают также автоколебания, в результате чего снижаются затраты энергии на перемещение комбинированного рабочего органа почвообрабатывающего орудия в почве. По тукопроводам 10 в туконаправляющие отверстия 8 с потоком воздуха под напором подаются минеральные удобрения, которые равномерно распределяются в пахотном горизонте почвы, что обеспечивает значительное повышение урожайности сельскохозяйственных культур. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
