Механизм навески дисковых сошников сеялки

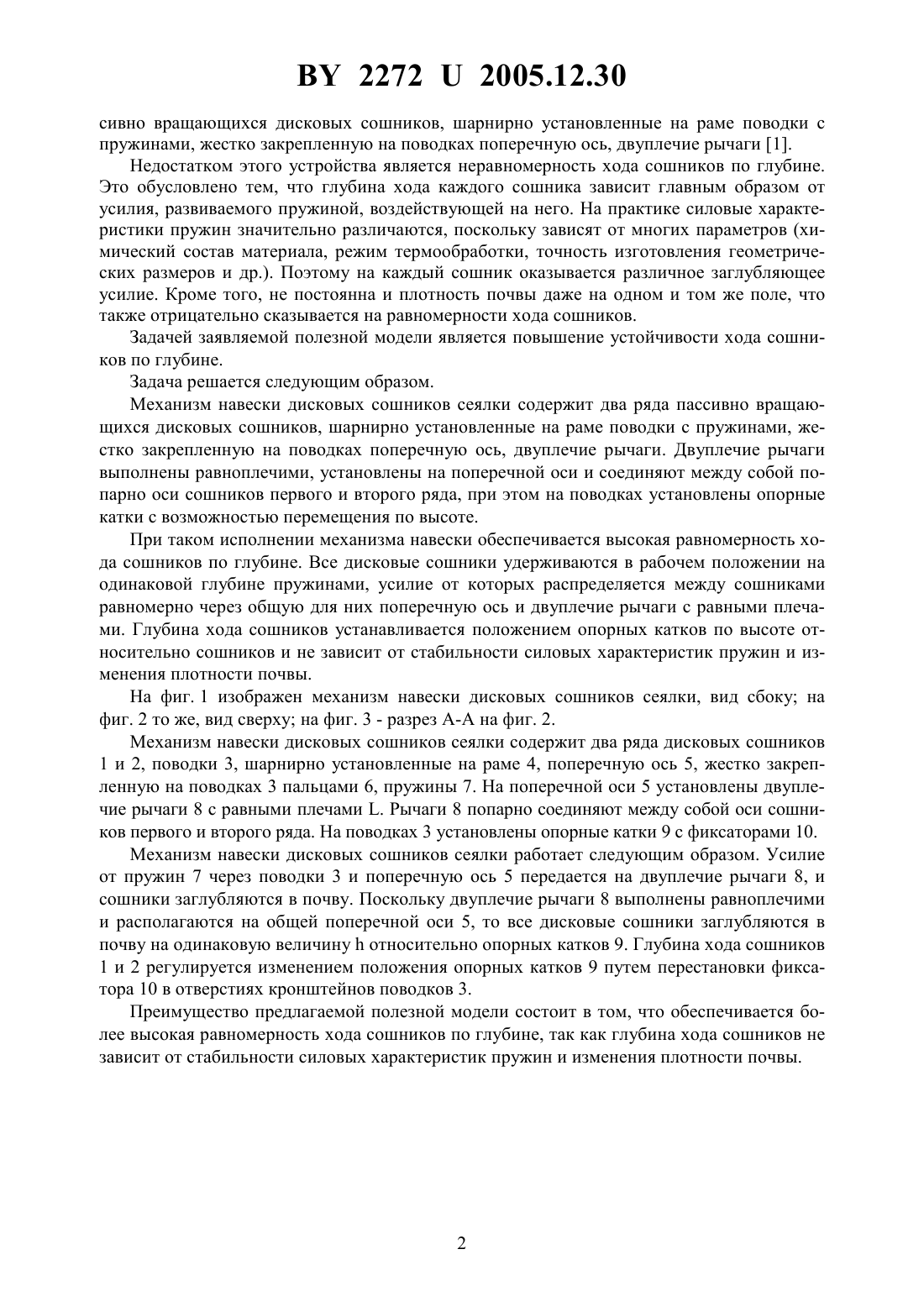

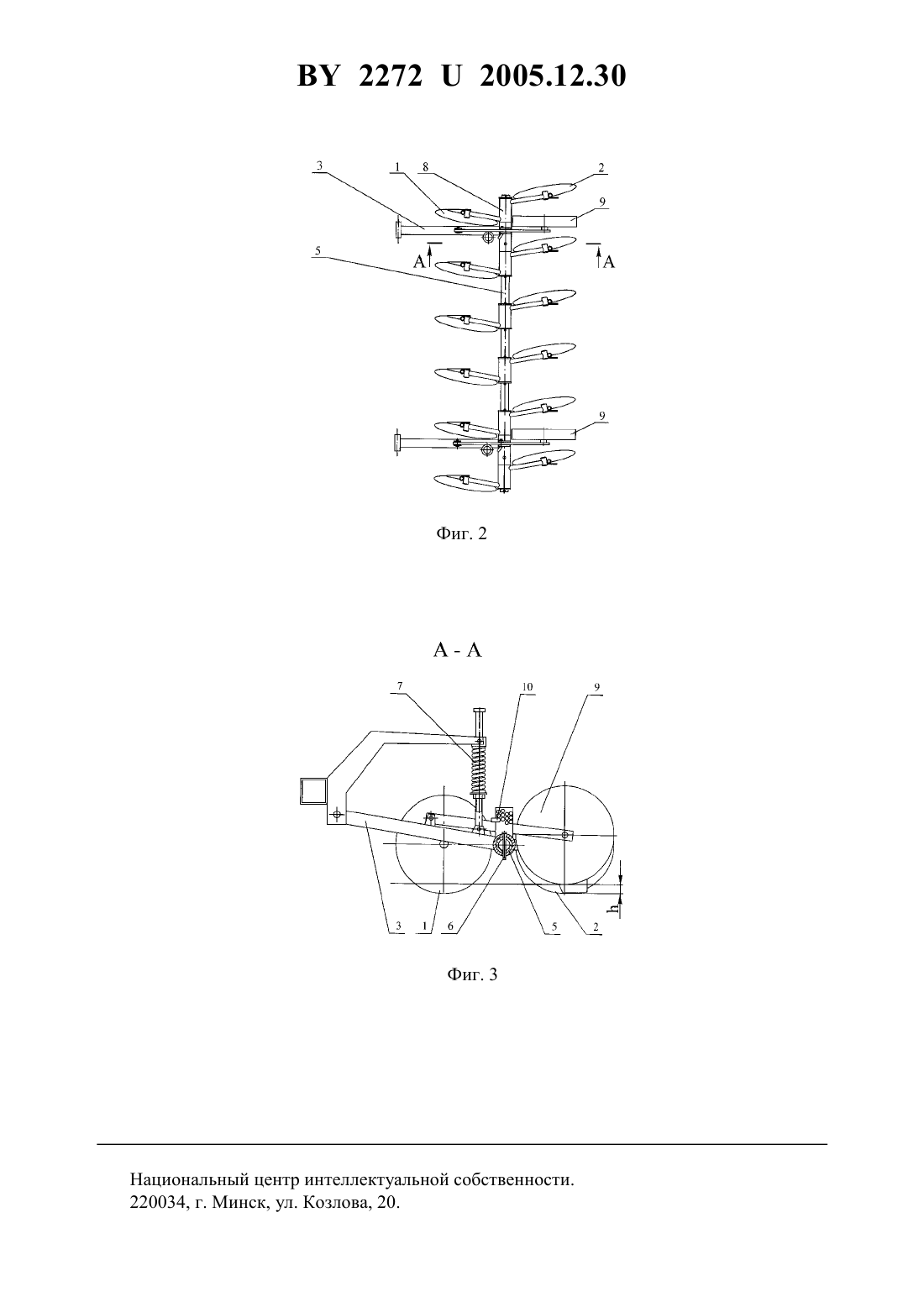

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МЕХАНИЗМ НАВЕСКИ ДИСКОВЫХ СОШНИКОВ СЕЯЛКИ(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Назаров Александр Сергеевич Азаренко Владимир Витальевич Бакач Николай Георгиевич Минич Юрий Леонидович(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) Механизм навески дисковых сошников сеялки, включающий два ряда пассивно вращающихся дисковых сошников, шарнирно установленные на раме поводки с пружинами,жестко закрепленную на поводках поперечную ось, двуплечие рычаги, отличающийся тем, что двуплечие рычаги выполнены равноплечими, установлены на поперечной оси и соединяют между собой попарно оси сошников первого и второго ряда, при этом на поводках установлены опорные катки с возможностью перемещения по высоте. Полезная модель относится к сельскохозяйственному машиностроению, в частности к сеялкам. Известен механизм навески рабочих органов сеялки, который является наиболее близким к заявляемой полезной модели по совокупности признаков, содержащий два ряда пас 22722005.12.30 сивно вращающихся дисковых сошников, шарнирно установленные на раме поводки с пружинами, жестко закрепленную на поводках поперечную ось, двуплечие рычаги 1. Недостатком этого устройства является неравномерность хода сошников по глубине. Это обусловлено тем, что глубина хода каждого сошника зависит главным образом от усилия, развиваемого пружиной, воздействующей на него. На практике силовые характеристики пружин значительно различаются, поскольку зависят от многих параметров (химический состав материала, режим термообработки, точность изготовления геометрических размеров и др.). Поэтому на каждый сошник оказывается различное заглубляющее усилие. Кроме того, не постоянна и плотность почвы даже на одном и том же поле, что также отрицательно сказывается на равномерности хода сошников. Задачей заявляемой полезной модели является повышение устойчивости хода сошников по глубине. Задача решается следующим образом. Механизм навески дисковых сошников сеялки содержит два ряда пассивно вращающихся дисковых сошников, шарнирно установленные на раме поводки с пружинами, жестко закрепленную на поводках поперечную ось, двуплечие рычаги. Двуплечие рычаги выполнены равноплечими, установлены на поперечной оси и соединяют между собой попарно оси сошников первого и второго ряда, при этом на поводках установлены опорные катки с возможностью перемещения по высоте. При таком исполнении механизма навески обеспечивается высокая равномерность хода сошников по глубине. Все дисковые сошники удерживаются в рабочем положении на одинаковой глубине пружинами, усилие от которых распределяется между сошниками равномерно через общую для них поперечную ось и двуплечие рычаги с равными плечами. Глубина хода сошников устанавливается положением опорных катков по высоте относительно сошников и не зависит от стабильности силовых характеристик пружин и изменения плотности почвы. На фиг. 1 изображен механизм навески дисковых сошников сеялки, вид сбоку на фиг. 2 то же, вид сверху на фиг. 3 - разрез А-А на фиг. 2. Механизм навески дисковых сошников сеялки содержит два ряда дисковых сошников 1 и 2, поводки 3, шарнирно установленные на раме 4, поперечную ось 5, жестко закрепленную на поводках 3 пальцами 6, пружины 7. На поперечной оси 5 установлены двуплечие рычаги 8 с равными плечами . Рычаги 8 попарно соединяют между собой оси сошников первого и второго ряда. На поводках 3 установлены опорные катки 9 с фиксаторами 10. Механизм навески дисковых сошников сеялки работает следующим образом. Усилие от пружин 7 через поводки 3 и поперечную ось 5 передается на двуплечие рычаги 8, и сошники заглубляются в почву. Поскольку двуплечие рычаги 8 выполнены равноплечими и располагаются на общей поперечной оси 5, то все дисковые сошники заглубляются в почву на одинаковую величинуотносительно опорных катков 9. Глубина хода сошников 1 и 2 регулируется изменением положения опорных катков 9 путем перестановки фиксатора 10 в отверстиях кронштейнов поводков 3. Преимущество предлагаемой полезной модели состоит в том, что обеспечивается более высокая равномерность хода сошников по глубине, так как глубина хода сошников не зависит от стабильности силовых характеристик пружин и изменения плотности почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
