Листовой материал со складками

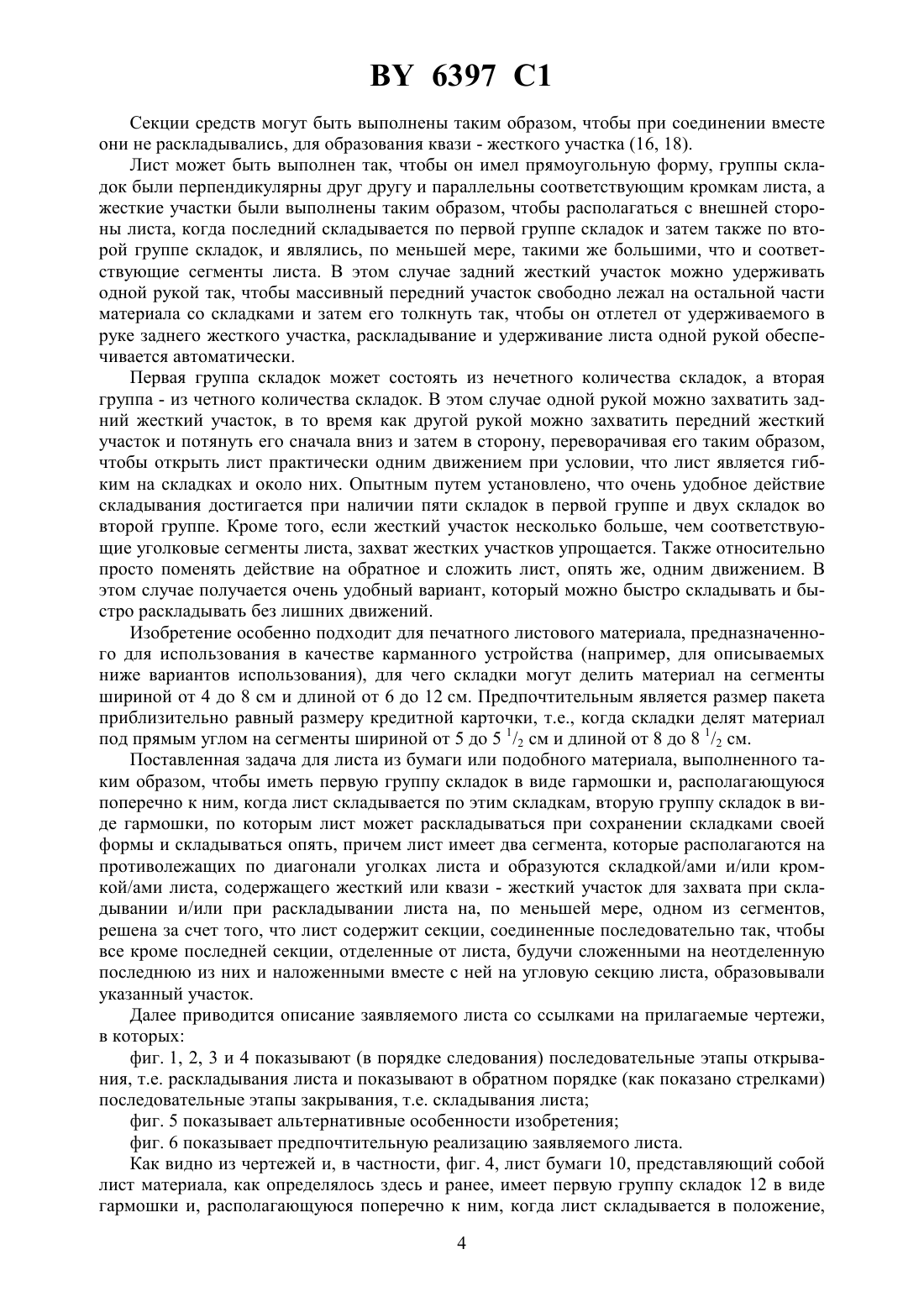

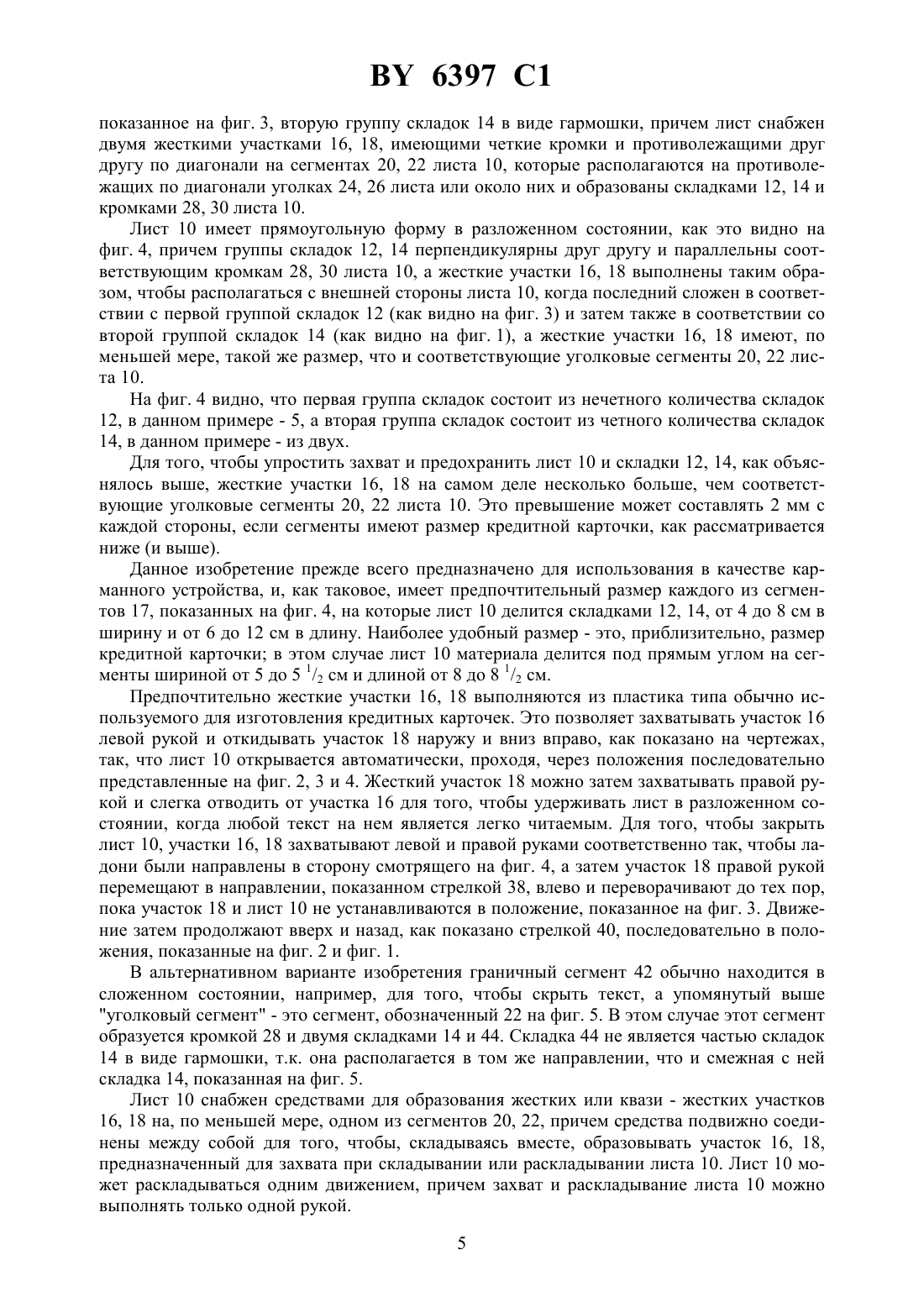

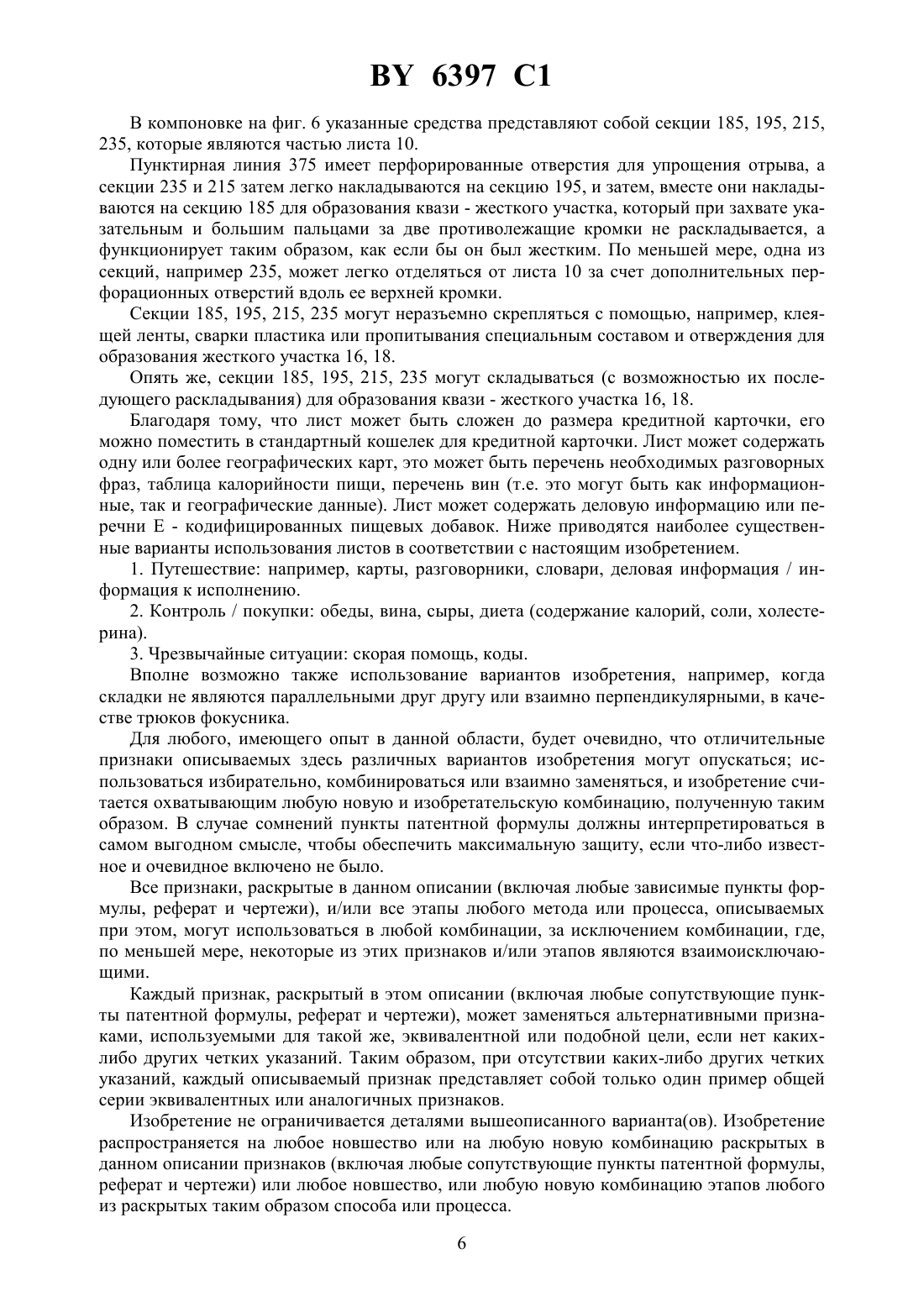

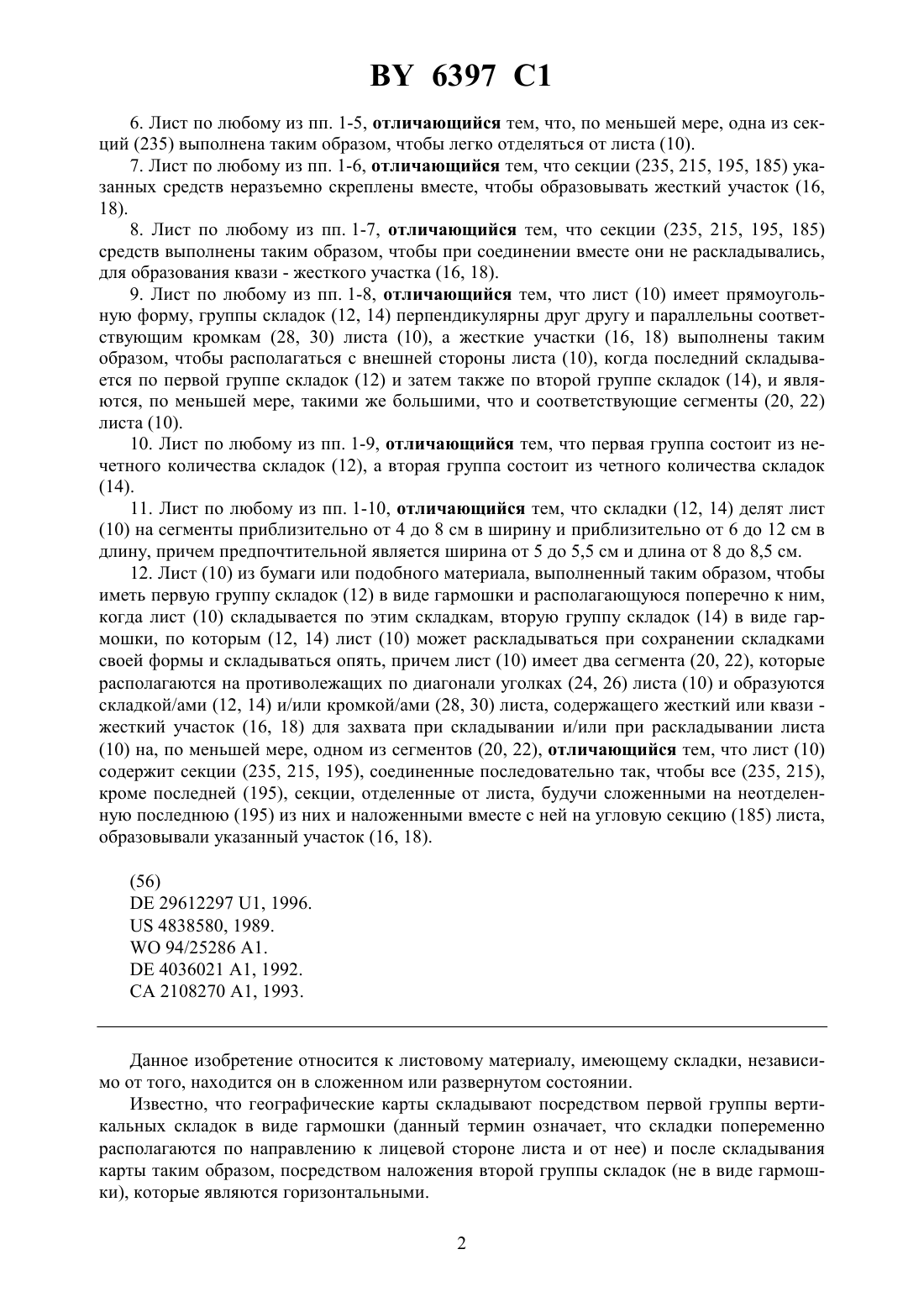

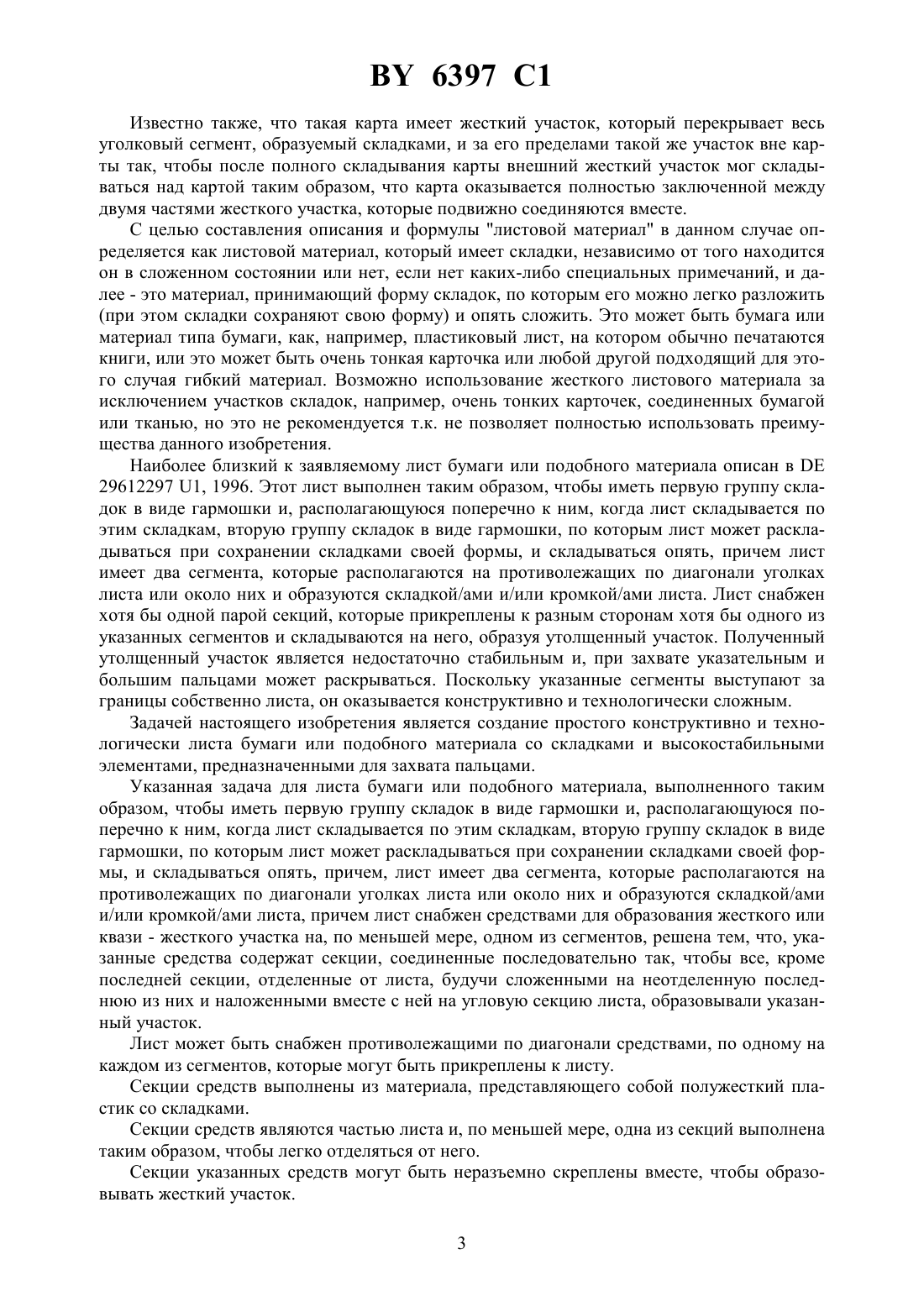

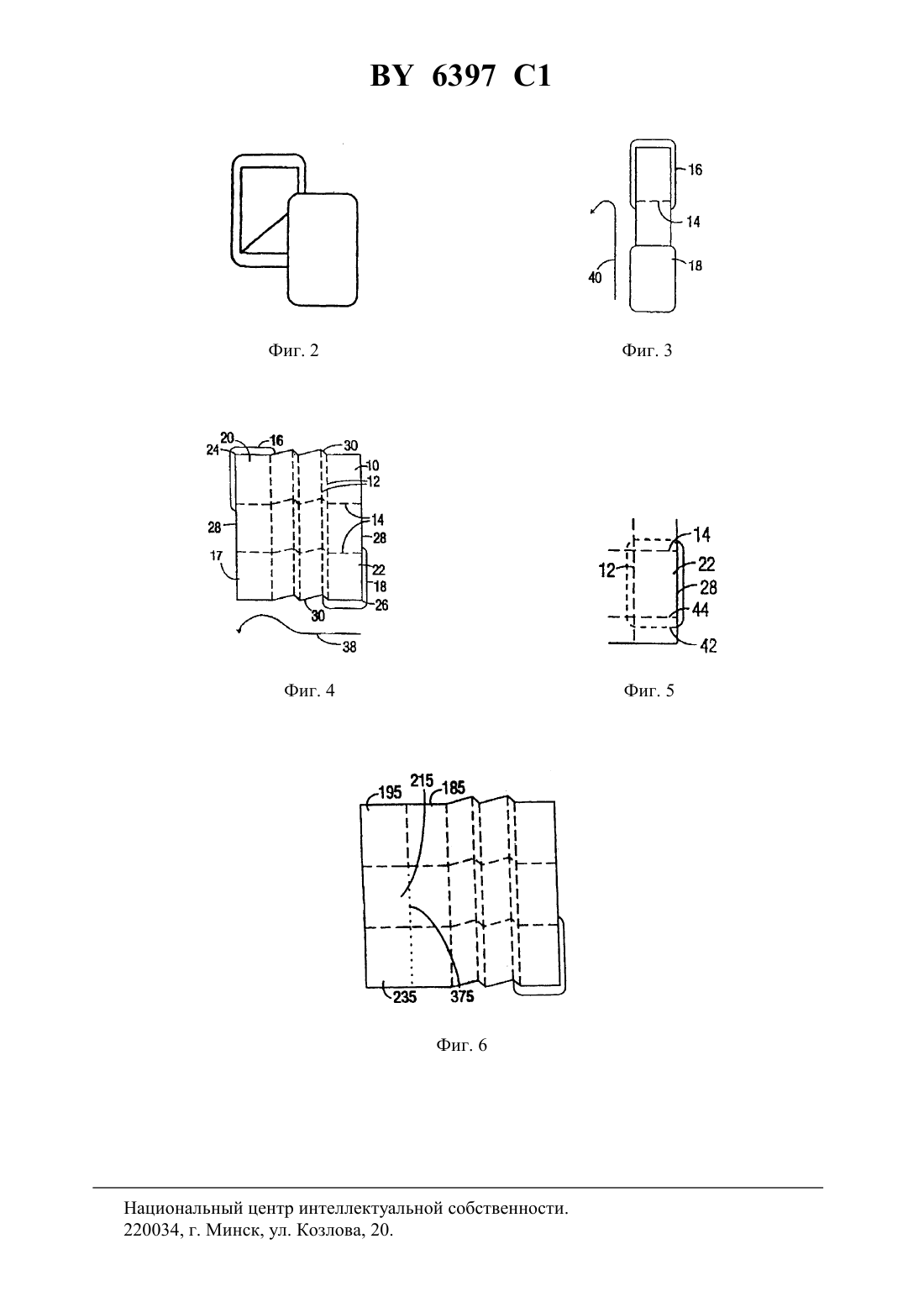

42 15/04 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛИСТОВОЙ МАТЕРИАЛ СО СКЛАДКАМИ(57) 1. Лист (10) бумаги или подобного материала, выполненный таким образом, чтобы иметь первую группу складок (12) в виде гармошки и, располагающуюся поперечно к ним, когда лист (10) складывается по этим складкам, вторую группу складок (14) в виде гармошки, по которым (12, 14) лист (10) может раскладываться при сохранении складками своей формы, и складываться опять, причем, лист (10) имеет два сегмента (20, 22), которые располагаются на противолежащих по диагонали уголках (24, 26) листа (10) или около них и образуются складкой/ами (12, 14) и/или кромкой/ами (28, 30) листа, причем лист(10) снабжен средствами для образования жесткого или квази - жесткого участка (16, 18),предназначенного для захвата при складывании и/или при раскладывании листа (10), на,по меньшей мере, одном из сегментов (20, 22), отличающийся тем, что указанные средства содержат секции (235, 215, 195), соединенные последовательно так, чтобы все (235,215), кроме последней (195), секции, отделенные от листа, будучи сложенными на неотделенную последнюю (195) из них и наложенными вместе с ней на угловую секцию (185) листа, образовывали указанный участок (16, 18). 2. Лист по п. 1, отличающийся тем, что лист (10) снабжен противолежащими по диагонали указанными средствами, по одному на каждом из сегментов (20, 22). 3. Лист по п. 1 или 2, отличающийся тем, что указанные средства прикреплены к листу (10). 4. Лист по п. 3, отличающийся тем, что секции (235, 215, 195, 185) указанных средств выполнены из материала, представляющего собой полужесткий пластик со складками. 5. Лист по п. 1, отличающийся тем, что секции (185, 195, 215, 235) средств (186, 196,216) являются частью листа (10). 6397 1 6. Лист по любому из пп. 1-5, отличающийся тем, что, по меньшей мере, одна из секций (235) выполнена таким образом, чтобы легко отделяться от листа (10). 7. Лист по любому из пп. 1-6, отличающийся тем, что секции (235, 215, 195, 185) указанных средств неразъемно скреплены вместе, чтобы образовывать жесткий участок (16,18). 8. Лист по любому из пп. 1-7, отличающийся тем, что секции (235, 215, 195, 185) средств выполнены таким образом, чтобы при соединении вместе они не раскладывались,для образования квази - жесткого участка (16, 18). 9. Лист по любому из пп. 1-8, отличающийся тем, что лист (10) имеет прямоугольную форму, группы складок (12, 14) перпендикулярны друг другу и параллельны соответствующим кромкам (28, 30) листа (10), а жесткие участки (16, 18) выполнены таким образом, чтобы располагаться с внешней стороны листа (10), когда последний складывается по первой группе складок (12) и затем также по второй группе складок (14), и являются, по меньшей мере, такими же большими, что и соответствующие сегменты (20, 22) листа (10). 10. Лист по любому из пп. 1-9, отличающийся тем, что первая группа состоит из нечетного количества складок (12), а вторая группа состоит из четного количества складок(14). 11. Лист по любому из пп. 1-10, отличающийся тем, что складки (12, 14) делят лист(10) на сегменты приблизительно от 4 до 8 см в ширину и приблизительно от 6 до 12 см в длину, причем предпочтительной является ширина от 5 до 5,5 см и длина от 8 до 8,5 см. 12. Лист (10) из бумаги или подобного материала, выполненный таким образом, чтобы иметь первую группу складок (12) в виде гармошки и располагающуюся поперечно к ним,когда лист (10) складывается по этим складкам, вторую группу складок (14) в виде гармошки, по которым (12, 14) лист (10) может раскладываться при сохранении складками своей формы и складываться опять, причем лист (10) имеет два сегмента (20, 22), которые располагаются на противолежащих по диагонали уголках (24, 26) листа (10) и образуются складкой/ами (12, 14) и/или кромкой/ами (28, 30) листа, содержащего жесткий или квази жесткий участок (16, 18) для захвата при складывании и/или при раскладывании листа(10) на, по меньшей мере, одном из сегментов (20, 22), отличающийся тем, что лист (10) содержит секции (235, 215, 195), соединенные последовательно так, чтобы все (235, 215),кроме последней (195), секции, отделенные от листа, будучи сложенными на неотделенную последнюю (195) из них и наложенными вместе с ней на угловую секцию (185) листа,образовывали указанный участок (16, 18). Данное изобретение относится к листовому материалу, имеющему складки, независимо от того, находится он в сложенном или развернутом состоянии. Известно, что географические карты складывают посредством первой группы вертикальных складок в виде гармошки (данный термин означает, что складки попеременно располагаются по направлению к лицевой стороне листа и от нее) и после складывания карты таким образом, посредством наложения второй группы складок (не в виде гармошки), которые являются горизонтальными. 2 6397 1 Известно также, что такая карта имеет жесткий участок, который перекрывает весь уголковый сегмент, образуемый складками, и за его пределами такой же участок вне карты так, чтобы после полного складывания карты внешний жесткий участок мог складываться над картой таким образом, что карта оказывается полностью заключенной между двумя частями жесткого участка, которые подвижно соединяются вместе. С целью составления описания и формулы листовой материал в данном случае определяется как листовой материал, который имеет складки, независимо от того находится он в сложенном состоянии или нет, если нет каких-либо специальных примечаний, и далее - это материал, принимающий форму складок, по которым его можно легко разложить(при этом складки сохраняют свою форму) и опять сложить. Это может быть бумага или материал типа бумаги, как, например, пластиковый лист, на котором обычно печатаются книги, или это может быть очень тонкая карточка или любой другой подходящий для этого случая гибкий материал. Возможно использование жесткого листового материала за исключением участков складок, например, очень тонких карточек, соединенных бумагой или тканью, но это не рекомендуется т.к. не позволяет полностью использовать преимущества данного изобретения. Наиболее близкий к заявляемому лист бумаги или подобного материала описан в 29612297 1, 1996. Этот лист выполнен таким образом, чтобы иметь первую группу складок в виде гармошки и, располагающуюся поперечно к ним, когда лист складывается по этим складкам, вторую группу складок в виде гармошки, по которым лист может раскладываться при сохранении складками своей формы, и складываться опять, причем лист имеет два сегмента, которые располагаются на противолежащих по диагонали уголках листа или около них и образуются складкой/ами и/или кромкой/ами листа. Лист снабжен хотя бы одной парой секций, которые прикреплены к разным сторонам хотя бы одного из указанных сегментов и складываются на него, образуя утолщенный участок. Полученный утолщенный участок является недостаточно стабильным и, при захвате указательным и большим пальцами может раскрываться. Поскольку указанные сегменты выступают за границы собственно листа, он оказывается конструктивно и технологически сложным. Задачей настоящего изобретения является создание простого конструктивно и технологически листа бумаги или подобного материала со складками и высокостабильными элементами, предназначенными для захвата пальцами. Указанная задача для листа бумаги или подобного материала, выполненного таким образом, чтобы иметь первую группу складок в виде гармошки и, располагающуюся поперечно к ним, когда лист складывается по этим складкам, вторую группу складок в виде гармошки, по которым лист может раскладываться при сохранении складками своей формы, и складываться опять, причем, лист имеет два сегмента, которые располагаются на противолежащих по диагонали уголках листа или около них и образуются складкой/ами и/или кромкой/ами листа, причем лист снабжен средствами для образования жесткого или квази - жесткого участка на, по меньшей мере, одном из сегментов, решена тем, что, указанные средства содержат секции, соединенные последовательно так, чтобы все, кроме последней секции, отделенные от листа, будучи сложенными на неотделенную последнюю из них и наложенными вместе с ней на угловую секцию листа, образовывали указанный участок. Лист может быть снабжен противолежащими по диагонали средствами, по одному на каждом из сегментов, которые могут быть прикреплены к листу. Секции средств выполнены из материала, представляющего собой полужесткий пластик со складками. Секции средств являются частью листа и, по меньшей мере, одна из секций выполнена таким образом, чтобы легко отделяться от него. Секции указанных средств могут быть неразъемно скреплены вместе, чтобы образовывать жесткий участок. 3 6397 1 Секции средств могут быть выполнены таким образом, чтобы при соединении вместе они не раскладывались, для образования квази - жесткого участка (16, 18). Лист может быть выполнен так, чтобы он имел прямоугольную форму, группы складок были перпендикулярны друг другу и параллельны соответствующим кромкам листа, а жесткие участки были выполнены таким образом, чтобы располагаться с внешней стороны листа, когда последний складывается по первой группе складок и затем также по второй группе складок, и являлись, по меньшей мере, такими же большими, что и соответствующие сегменты листа. В этом случае задний жесткий участок можно удерживать одной рукой так, чтобы массивный передний участок свободно лежал на остальной части материала со складками и затем его толкнуть так, чтобы он отлетел от удерживаемого в руке заднего жесткого участка, раскладывание и удерживание листа одной рукой обеспечивается автоматически. Первая группа складок может состоять из нечетного количества складок, а вторая группа - из четного количества складок. В этом случае одной рукой можно захватить задний жесткий участок, в то время как другой рукой можно захватить передний жесткий участок и потянуть его сначала вниз и затем в сторону, переворачивая его таким образом,чтобы открыть лист практически одним движением при условии, что лист является гибким на складках и около них. Опытным путем установлено, что очень удобное действие складывания достигается при наличии пяти складок в первой группе и двух складок во второй группе. Кроме того, если жесткий участок несколько больше, чем соответствующие уголковые сегменты листа, захват жестких участков упрощается. Также относительно просто поменять действие на обратное и сложить лист, опять же, одним движением. В этом случае получается очень удобный вариант, который можно быстро складывать и быстро раскладывать без лишних движений. Изобретение особенно подходит для печатного листового материала, предназначенного для использования в качестве карманного устройства (например, для описываемых ниже вариантов использования), для чего складки могут делить материал на сегменты шириной от 4 до 8 см и длиной от 6 до 12 см. Предпочтительным является размер пакета приблизительно равный размеру кредитной карточки, т.е., когда складки делят материал под прямым углом на сегменты шириной от 5 до 5 1/2 см и длиной от 8 до 8 1/2 см. Поставленная задача для листа из бумаги или подобного материала, выполненного таким образом, чтобы иметь первую группу складок в виде гармошки и, располагающуюся поперечно к ним, когда лист складывается по этим складкам, вторую группу складок в виде гармошки, по которым лист может раскладываться при сохранении складками своей формы и складываться опять, причем лист имеет два сегмента, которые располагаются на противолежащих по диагонали уголках листа и образуются складкой/ами и/или кромкой/ами листа, содержащего жесткий или квази - жесткий участок для захвата при складывании и/или при раскладывании листа на, по меньшей мере, одном из сегментов,решена за счет того, что лист содержит секции, соединенные последовательно так, чтобы все кроме последней секции, отделенные от листа, будучи сложенными на неотделенную последнюю из них и наложенными вместе с ней на угловую секцию листа, образовывали указанный участок. Далее приводится описание заявляемого листа со ссылками на прилагаемые чертежи,в которых фиг. 1, 2, 3 и 4 показывают (в порядке следования) последовательные этапы открывания, т.е. раскладывания листа и показывают в обратном порядке (как показано стрелками) последовательные этапы закрывания, т.е. складывания листа фиг. 5 показывает альтернативные особенности изобретения фиг. 6 показывает предпочтительную реализацию заявляемого листа. Как видно из чертежей и, в частности, фиг. 4, лист бумаги 10, представляющий собой лист материала, как определялось здесь и ранее, имеет первую группу складок 12 в виде гармошки и, располагающуюся поперечно к ним, когда лист складывается в положение,4 6397 1 показанное на фиг. 3, вторую группу складок 14 в виде гармошки, причем лист снабжен двумя жесткими участками 16, 18, имеющими четкие кромки и противолежащими друг другу по диагонали на сегментах 20, 22 листа 10, которые располагаются на противолежащих по диагонали уголках 24, 26 листа или около них и образованы складками 12, 14 и кромками 28, 30 листа 10. Лист 10 имеет прямоугольную форму в разложенном состоянии, как это видно на фиг. 4, причем группы складок 12, 14 перпендикулярны друг другу и параллельны соответствующим кромкам 28, 30 листа 10, а жесткие участки 16, 18 выполнены таким образом, чтобы располагаться с внешней стороны листа 10, когда последний сложен в соответствии с первой группой складок 12 (как видно на фиг. 3) и затем также в соответствии со второй группой складок 14 (как видно на фиг. 1), а жесткие участки 16, 18 имеют, по меньшей мере, такой же размер, что и соответствующие уголковые сегменты 20, 22 листа 10. На фиг. 4 видно, что первая группа складок состоит из нечетного количества складок 12, в данном примере - 5, а вторая группа складок состоит из четного количества складок 14, в данном примере - из двух. Для того, чтобы упростить захват и предохранить лист 10 и складки 12, 14, как объяснялось выше, жесткие участки 16, 18 на самом деле несколько больше, чем соответствующие уголковые сегменты 20, 22 листа 10. Это превышение может составлять 2 мм с каждой стороны, если сегменты имеют размер кредитной карточки, как рассматривается ниже (и выше). Данное изобретение прежде всего предназначено для использования в качестве карманного устройства, и, как таковое, имеет предпочтительный размер каждого из сегментов 17, показанных на фиг. 4, на которые лист 10 делится складками 12, 14, от 4 до 8 см в ширину и от 6 до 12 см в длину. Наиболее удобный размер - это, приблизительно, размер кредитной карточки в этом случае лист 10 материала делится под прямым углом на сегменты шириной от 5 до 5 1/2 см и длиной от 8 до 8 1/2 см. Предпочтительно жесткие участки 16, 18 выполняются из пластика типа обычно используемого для изготовления кредитных карточек. Это позволяет захватывать участок 16 левой рукой и откидывать участок 18 наружу и вниз вправо, как показано на чертежах,так, что лист 10 открывается автоматически, проходя, через положения последовательно представленные на фиг. 2, 3 и 4. Жесткий участок 18 можно затем захватывать правой рукой и слегка отводить от участка 16 для того, чтобы удерживать лист в разложенном состоянии, когда любой текст на нем является легко читаемым. Для того, чтобы закрыть лист 10, участки 16, 18 захватывают левой и правой руками соответственно так, чтобы ладони были направлены в сторону смотрящего на фиг. 4, а затем участок 18 правой рукой перемещают в направлении, показанном стрелкой 38, влево и переворачивают до тех пор,пока участок 18 и лист 10 не устанавливаются в положение, показанное на фиг. 3. Движение затем продолжают вверх и назад, как показано стрелкой 40, последовательно в положения, показанные на фиг. 2 и фиг. 1. В альтернативном варианте изобретения граничный сегмент 42 обычно находится в сложенном состоянии, например, для того, чтобы скрыть текст, а упомянутый выше уголковый сегмент - это сегмент, обозначенный 22 на фиг. 5. В этом случае этот сегмент образуется кромкой 28 и двумя складками 14 и 44. Складка 44 не является частью складок 14 в виде гармошки, т.к. она располагается в том же направлении, что и смежная с ней складка 14, показанная на фиг. 5. Лист 10 снабжен средствами для образования жестких или квази - жестких участков 16, 18 на, по меньшей мере, одном из сегментов 20, 22, причем средства подвижно соединены между собой для того, чтобы, складываясь вместе, образовывать участок 16, 18,предназначенный для захвата при складывании или раскладывании листа 10. Лист 10 может раскладываться одним движением, причем захват и раскладывание листа 10 можно выполнять только одной рукой. 5 6397 1 В компоновке на фиг. 6 указанные средства представляют собой секции 185, 195, 215,235, которые являются частью листа 10. Пунктирная линия 375 имеет перфорированные отверстия для упрощения отрыва, а секции 235 и 215 затем легко накладываются на секцию 195, и затем, вместе они накладываются на секцию 185 для образования квази - жесткого участка, который при захвате указательным и большим пальцами за две противолежащие кромки не раскладывается, а функционирует таким образом, как если бы он был жестким. По меньшей мере, одна из секций, например 235, может легко отделяться от листа 10 за счет дополнительных перфорационных отверстий вдоль ее верхней кромки. Секции 185, 195, 215, 235 могут неразъемно скрепляться с помощью, например, клеящей ленты, сварки пластика или пропитывания специальным составом и отверждения для образования жесткого участка 16, 18. Опять же, секции 185, 195, 215, 235 могут складываться (с возможностью их последующего раскладывания) для образования квази - жесткого участка 16, 18. Благодаря тому, что лист может быть сложен до размера кредитной карточки, его можно поместить в стандартный кошелек для кредитной карточки. Лист может содержать одну или более географических карт, это может быть перечень необходимых разговорных фраз, таблица калорийности пищи, перечень вин (т.е. это могут быть как информационные, так и географические данные). Лист может содержать деловую информацию или перечни Е - кодифицированных пищевых добавок. Ниже приводятся наиболее существенные варианты использования листов в соответствии с настоящим изобретением. 1. Путешествие например, карты, разговорники, словари, деловая информация / информация к исполнению. 2. Контроль / покупки обеды, вина, сыры, диета (содержание калорий, соли, холестерина). 3. Чрезвычайные ситуации скорая помощь, коды. Вполне возможно также использование вариантов изобретения, например, когда складки не являются параллельными друг другу или взаимно перпендикулярными, в качестве трюков фокусника. Для любого, имеющего опыт в данной области, будет очевидно, что отличительные признаки описываемых здесь различных вариантов изобретения могут опускаться использоваться избирательно, комбинироваться или взаимно заменяться, и изобретение считается охватывающим любую новую и изобретательскую комбинацию, полученную таким образом. В случае сомнений пункты патентной формулы должны интерпретироваться в самом выгодном смысле, чтобы обеспечить максимальную защиту, если что-либо известное и очевидное включено не было. Все признаки, раскрытые в данном описании (включая любые зависимые пункты формулы, реферат и чертежи), и/или все этапы любого метода или процесса, описываемых при этом, могут использоваться в любой комбинации, за исключением комбинации, где,по меньшей мере, некоторые из этих признаков и/или этапов являются взаимоисключающими. Каждый признак, раскрытый в этом описании (включая любые сопутствующие пункты патентной формулы, реферат и чертежи), может заменяться альтернативными признаками, используемыми для такой же, эквивалентной или подобной цели, если нет какихлибо других четких указаний. Таким образом, при отсутствии каких-либо других четких указаний, каждый описываемый признак представляет собой только один пример общей серии эквивалентных или аналогичных признаков. Изобретение не ограничивается деталями вышеописанного варианта(ов). Изобретение распространяется на любое новшество или на любую новую комбинацию раскрытых в данном описании признаков (включая любые сопутствующие пункты патентной формулы,реферат и чертежи) или любое новшество, или любую новую комбинацию этапов любого из раскрытых таким образом способа или процесса. 6 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
