Ручные ножницы для резки профильных материалов (варианты)

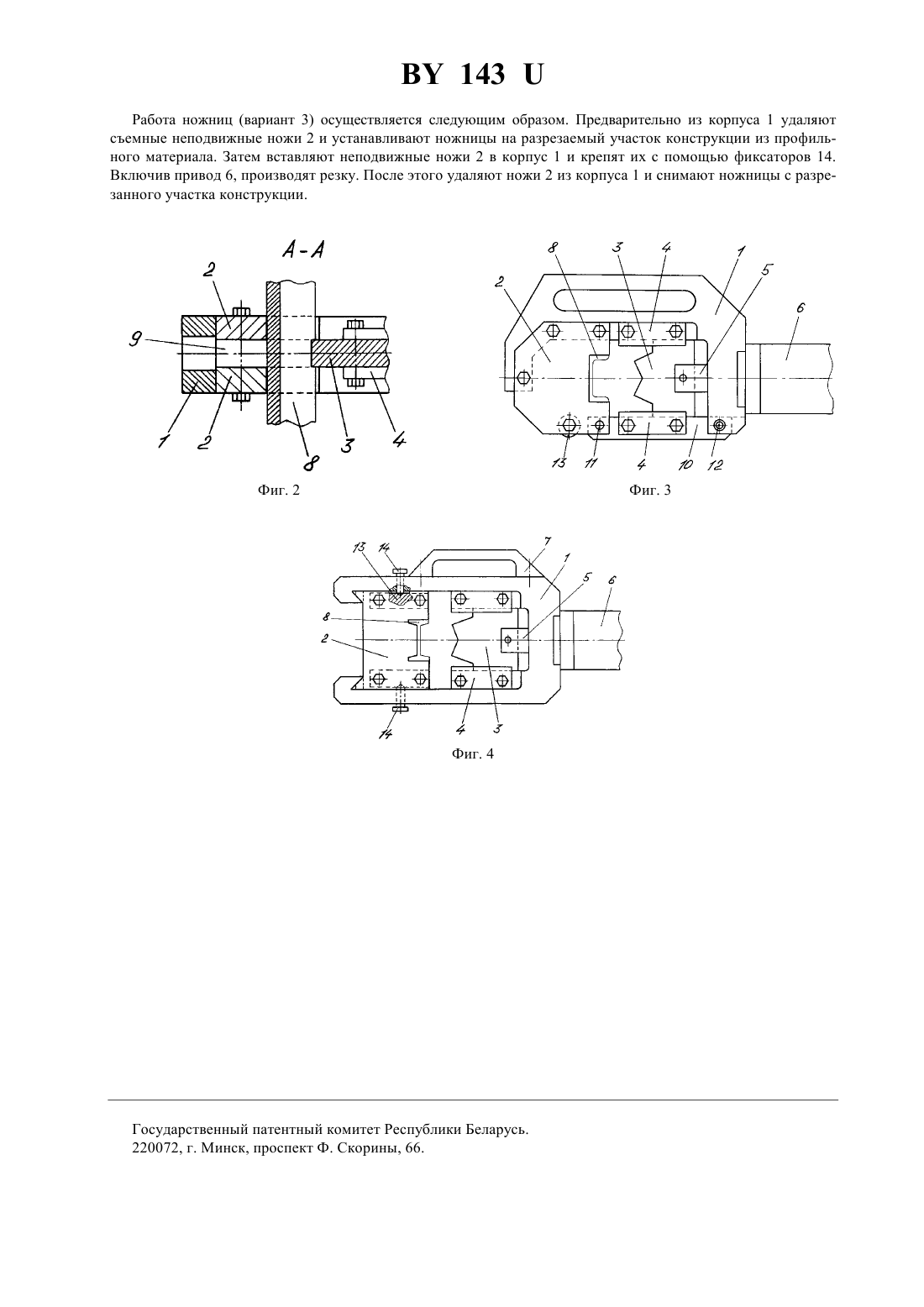

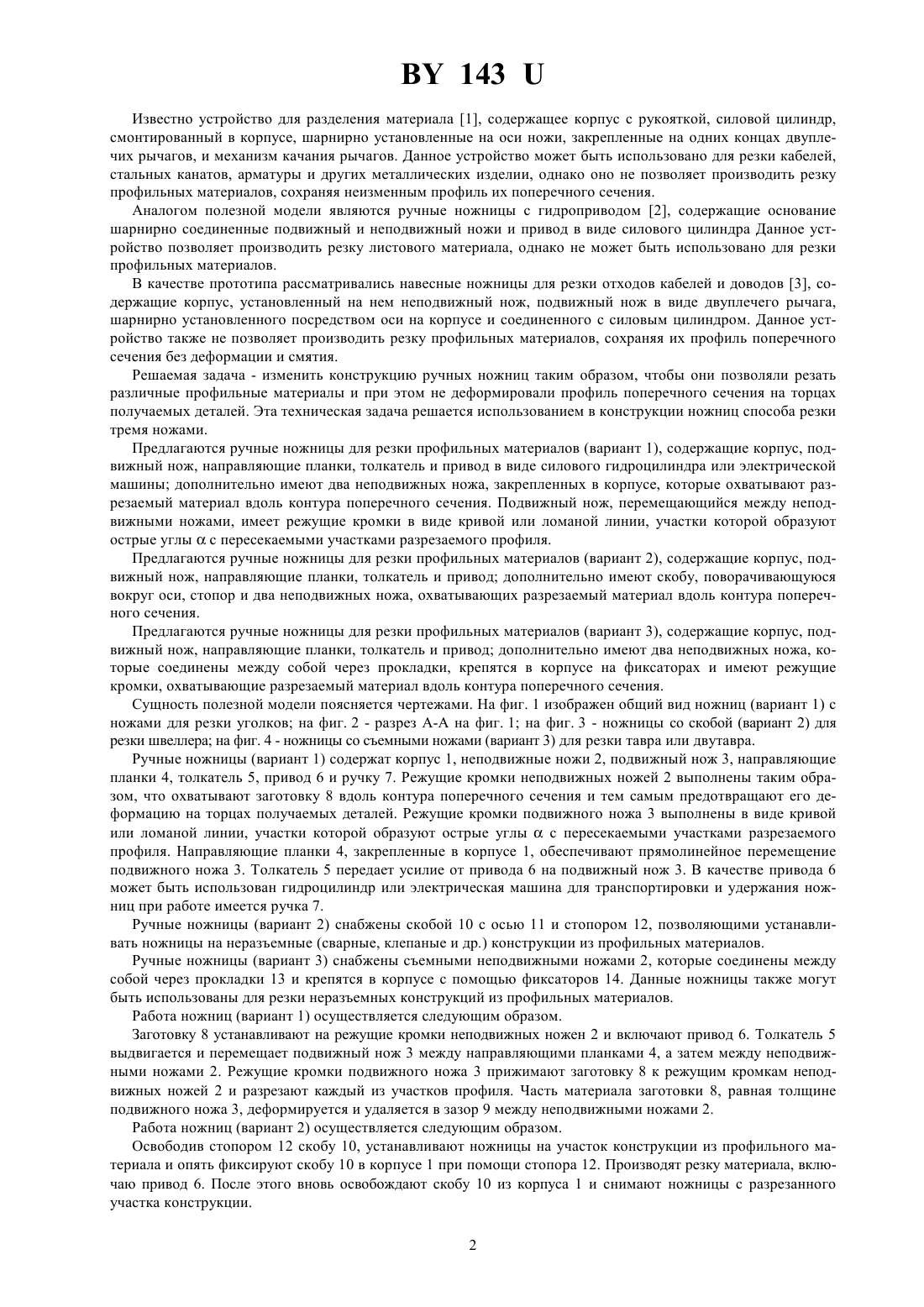

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ РУЧНЫЕ НОЖНИЦЫ ДЛЯ РЕЗКИ ПРОФИЛЬНЫХ МАТЕРИАЛОВ(71) Заявитель Аглушевич Сергей Фадеевич(73) Патентообладатель Аглушевич Сергей Фадеевич(57) 1. Ручные ножницы для резки профильных материалов, содержащие корпус, подвижный нож, направляющие планки, толкатель и привод, отличающиеся тем, что два неподвижных ножа, закрепленные в корпусе, охватывают разрезаемый материал вдоль контура поперечного сечения, а перемещающийся между ними подвижный нож имеет режущие кромки в виде кривой или ломаной линии, участки которой образуют острые углы с пересекаемыми участками разрезаемого профиля. 2. Ручные ножницы для резки профильных материалов, содержащие корпус, подвижный нож, направляющие планки, толкатель и привод, отличающиеся тем, что снабжены осью, скобой, стопором, двумя неподвижными ножами, закрепленными в корпусе и охватывающими разрезаемый материал вдоль контура поперечного сечения а подвижный нож, перемещающийся между неподвижными ножами, имеет режущие кромки в виде кривой или ломаной линии, участки которой образуют острые углы с пересекаемыми участками разрезаемого профиля. 3. Ручные ножницы для резки профильных материалов, содержащие корпус, подвижный нож, направляющие планки, толкатель и привод, отличающиеся тем, что два неподвижных ножа соединены между собой через прокладки, крепятся в корпусе на фиксаторах и охватывают разрезаемый материал вдоль контура поперечного сечения, а перемещающийся между ними подвижный нож имеет режущие кромки в виде кривой или ломаной линии, участки которой образуют острые углы с пересекаемыми участками разрезаемого профиля. Фиг. 1 Полезная модель относится к обработке материалов давлением, в частности к ручному инструменту для резки профильных материалов типа утолок, зет, швеллер, тавр, двутавр и других. Предлагаемое устройство может быть использовано в машиностроении, судостроении, строительстве. 143 Известно устройство для разделения материала 1, содержащее корпус с рукояткой, силовой цилиндр,смонтированный в корпусе, шарнирно установленные на оси ножи, закрепленные на одних концах двуплечих рычагов, и механизм качания рычагов. Данное устройство может быть использовано для резки кабелей,стальных канатов, арматуры и других металлических изделии, однако оно не позволяет производить резку профильных материалов, сохраняя неизменным профиль их поперечного сечения. Аналогом полезной модели являются ручные ножницы с гидроприводом 2, содержащие основание шарнирно соединенные подвижный и неподвижный ножи и привод в виде силового цилиндра Данное устройство позволяет производить резку листового материала, однако не может быть использовано для резки профильных материалов. В качестве прототипа рассматривались навесные ножницы для резки отходов кабелей и доводов 3, содержащие корпус, установленный на нем неподвижный нож, подвижный нож в виде двуплечего рычага,шарнирно установленного посредством оси на корпусе и соединенного с силовым цилиндром. Данное устройство также не позволяет производить резку профильных материалов, сохраняя их профиль поперечного сечения без деформации и смятия. Решаемая задача - изменить конструкцию ручных ножниц таким образом, чтобы они позволяли резать различные профильные материалы и при этом не деформировали профиль поперечного сечения на торцах получаемых деталей. Эта техническая задача решается использованием в конструкции ножниц способа резки тремя ножами. Предлагаются ручные ножницы для резки профильных материалов (вариант 1), содержащие корпус, подвижный нож, направляющие планки, толкатель и привод в виде силового гидроцилиндра или электрической машины дополнительно имеют два неподвижных ножа, закрепленных в корпусе, которые охватывают разрезаемый материал вдоль контура поперечного сечения. Подвижный нож, перемещающийся между неподвижными ножами, имеет режущие кромки в виде кривой или ломаной линии, участки которой образуют острые углыс пересекаемыми участками разрезаемого профиля. Предлагаются ручные ножницы для резки профильных материалов (вариант 2), содержащие корпус, подвижный нож, направляющие планки, толкатель и привод дополнительно имеют скобу, поворачивающуюся вокруг оси, стопор и два неподвижных ножа, охватывающих разрезаемый материал вдоль контура поперечного сечения. Предлагаются ручные ножницы для резки профильных материалов (вариант 3), содержащие корпус, подвижный нож, направляющие планки, толкатель и привод дополнительно имеют два неподвижных ножа, которые соединены между собой через прокладки, крепятся в корпусе на фиксаторах и имеют режущие кромки, охватывающие разрезаемый материал вдоль контура поперечного сечения. Сущностьполезной модели поясняется чертежами. На фиг. 1 изображен общий вид ножниц (вариант 1) с ножами для резки уголков на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - ножницы со скобой (вариант 2) для резки швеллера на фиг. 4 - ножницы со съемными ножами (вариант 3) для резки тавра или двутавра. Ручные ножницы (вариант 1) содержат корпус 1, неподвижные ножи 2, подвижный нож 3, направляющие планки 4, толкатель 5, привод 6 и ручку 7. Режущие кромки неподвижных ножей 2 выполнены таким образом, что охватывают заготовку 8 вдоль контура поперечного сечения и тем самым предотвращают его деформацию на торцах получаемых деталей. Режущие кромки подвижного ножа 3 выполнены в виде кривой или ломаной линии, участки которой образуют острые углыс пересекаемыми участками разрезаемого профиля. Направляющие планки 4, закрепленные в корпусе 1, обеспечивают прямолинейное перемещение подвижного ножа 3. Толкатель 5 передает усилие от привода 6 на подвижный нож 3. В качестве привода 6 может быть использован гидроцилиндр или электрическая машина для транспортировки и удержания ножниц при работе имеется ручка 7. Ручные ножницы (вариант 2) снабжены скобой 10 с осью 11 и стопором 12, позволяющими устанавливать ножницы на неразъемные (сварные, клепаные и др.) конструкции из профильных материалов. Ручные ножницы (вариант 3) снабжены съемными неподвижными ножами 2, которые соединены между собой через прокладки 13 и крепятся в корпусе с помощью фиксаторов 14. Данные ножницы также могут быть использованы для резки неразъемных конструкций из профильных материалов. Работа ножниц (вариант 1) осуществляется следующим образом. Заготовку 8 устанавливают на режущие кромки неподвижных ножен 2 и включают привод 6. Толкатель 5 выдвигается и перемещает подвижный нож 3 между направляющими планками 4, а затем между неподвижными ножами 2. Режущие кромки подвижного ножа 3 прижимают заготовку 8 к режущим кромкам неподвижных ножей 2 и разрезают каждый из участков профиля. Часть материала заготовки 8, равная толщине подвижного ножа 3, деформируется и удаляется в зазор 9 между неподвижными ножами 2. Работа ножниц (вариант 2) осуществляется следующим образом. Освободив стопором 12 скобу 10, устанавливают ножницы на участок конструкции из профильного материала и опять фиксируют скобу 10 в корпусе 1 при помощи стопора 12. Производят резку материала, включаю привод 6. После этого вновь освобождают скобу 10 из корпуса 1 и снимают ножницы с разрезанного участка конструкции. 2 143 Работа ножниц (вариант 3) осуществляется следующим образом. Предварительно из корпуса 1 удаляют съемные неподвижные ножи 2 и устанавливают ножницы на разрезаемый участок конструкции из профильного материала. Затем вставляют неподвижные ножи 2 в корпус 1 и крепят их с помощью фиксаторов 14. Включив привод 6, производят резку. После этого удаляют ножи 2 из корпуса 1 и снимают ножницы с разрезанного участка конструкции. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
