Крепление съемного порога

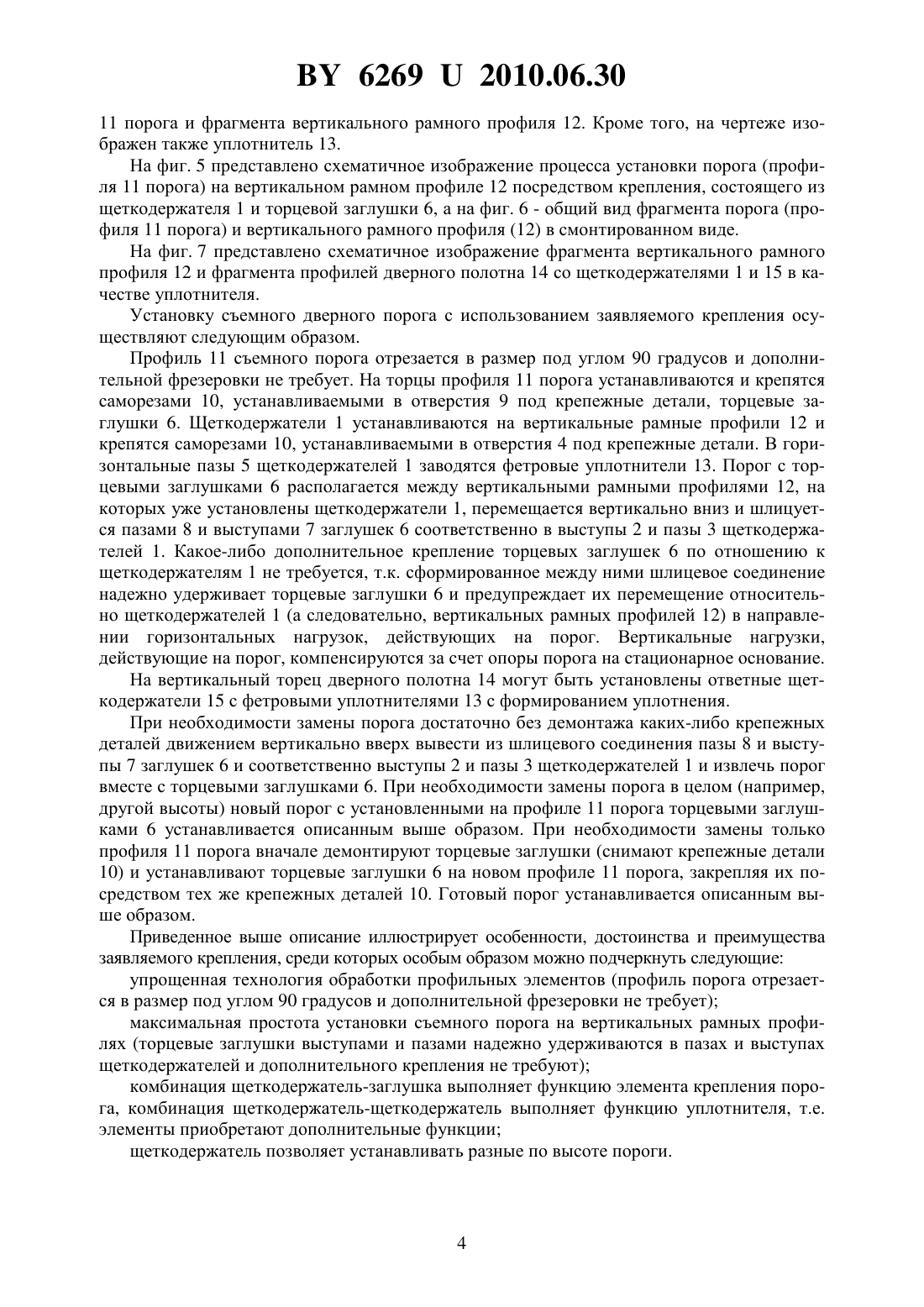

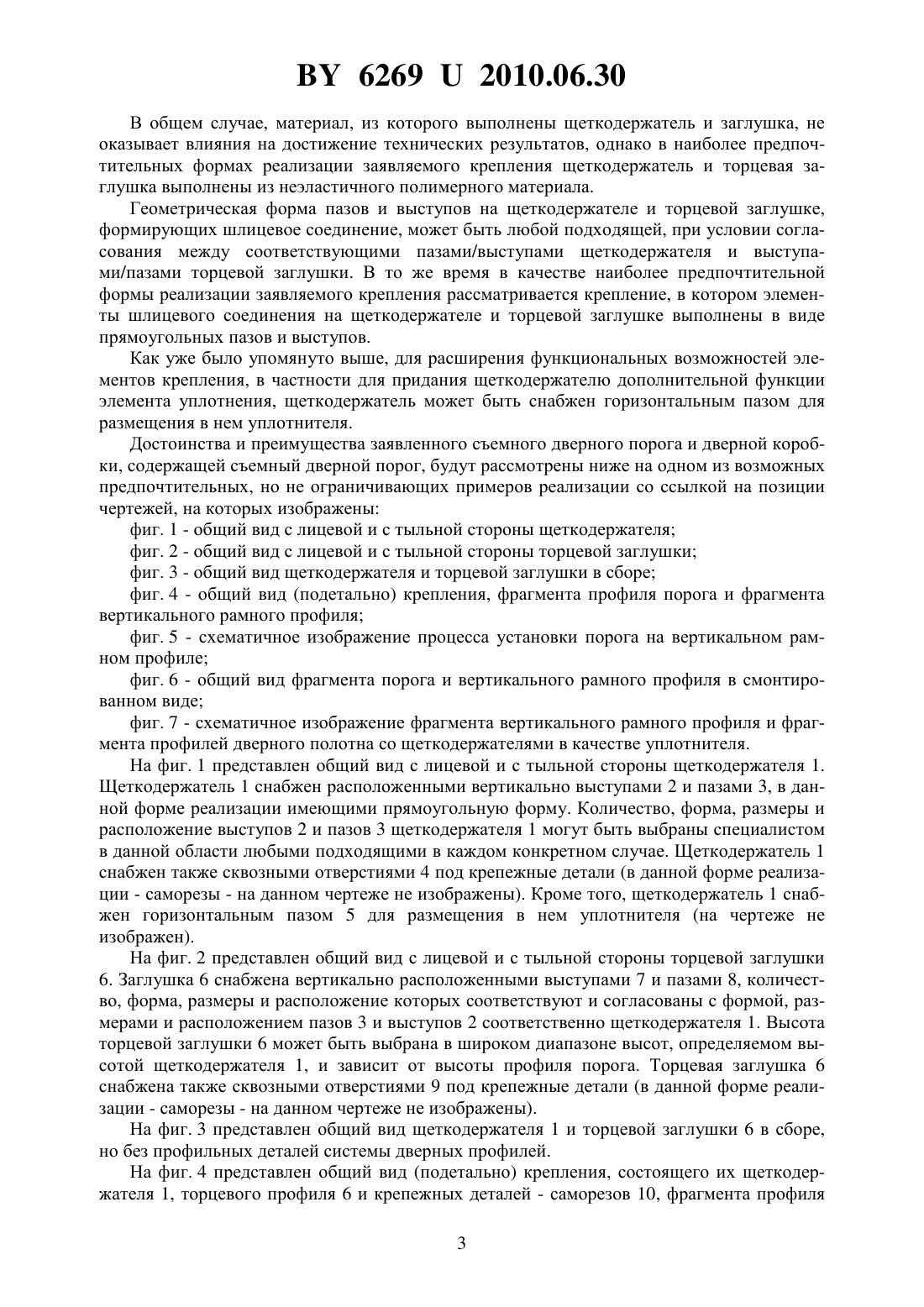

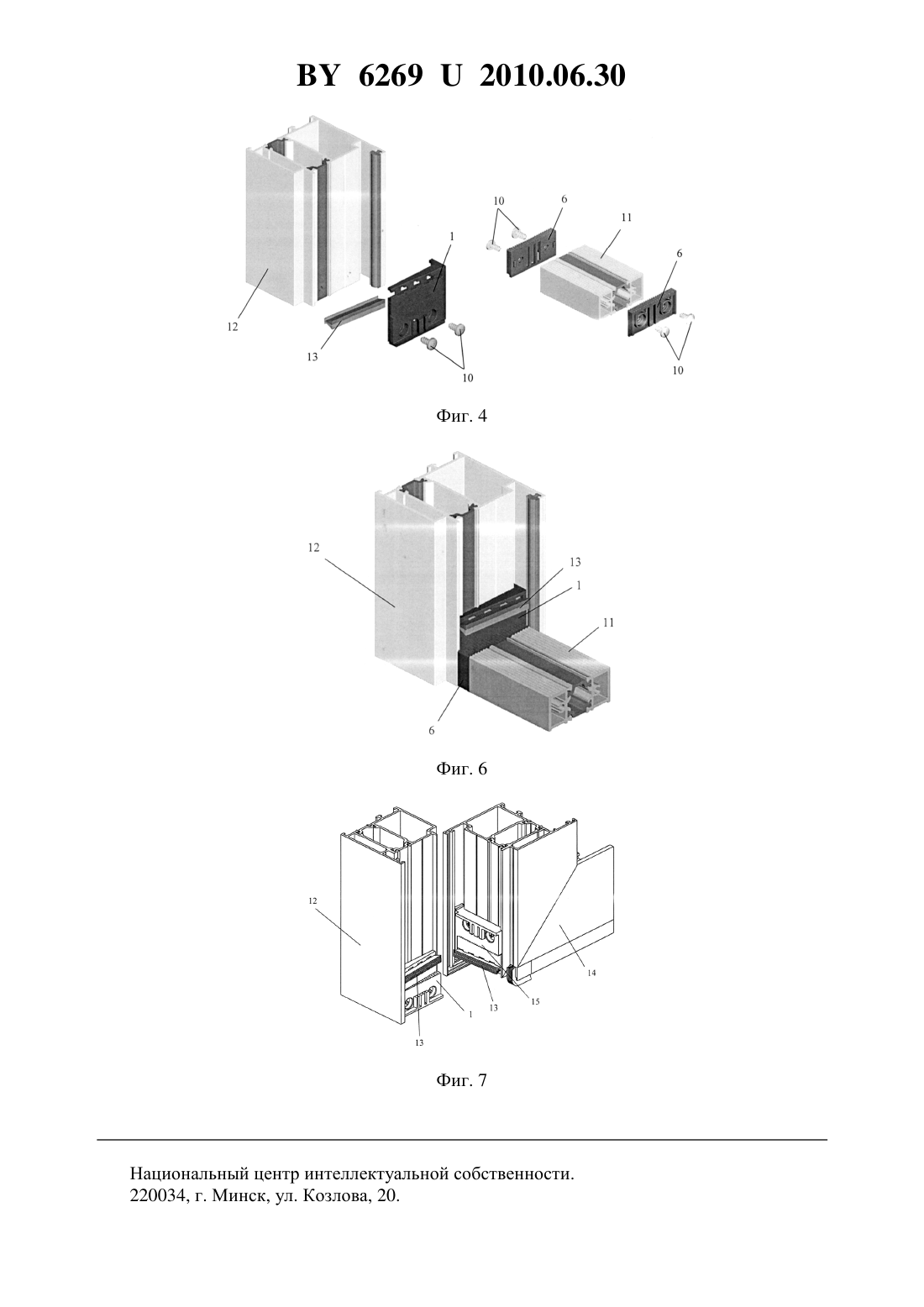

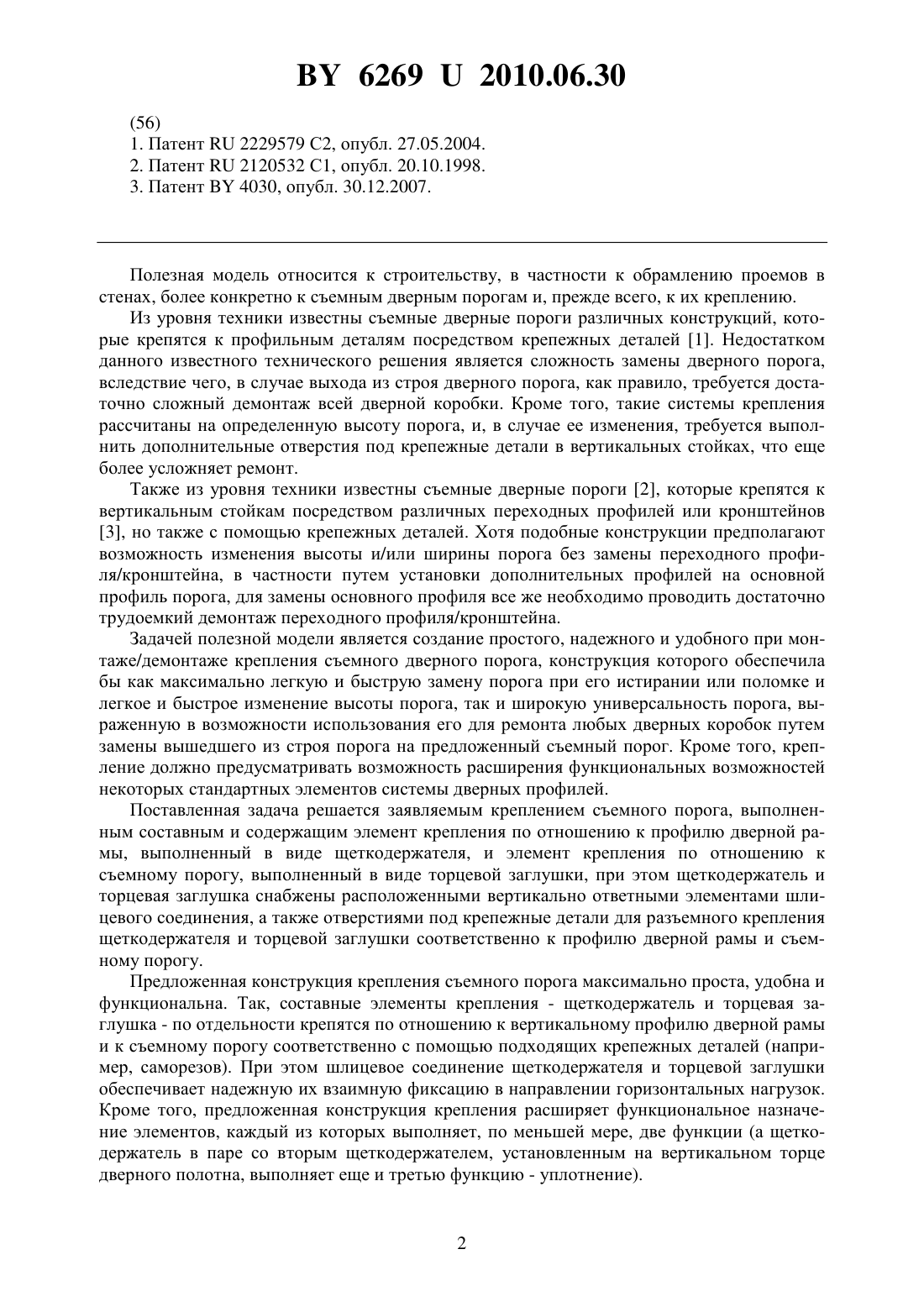

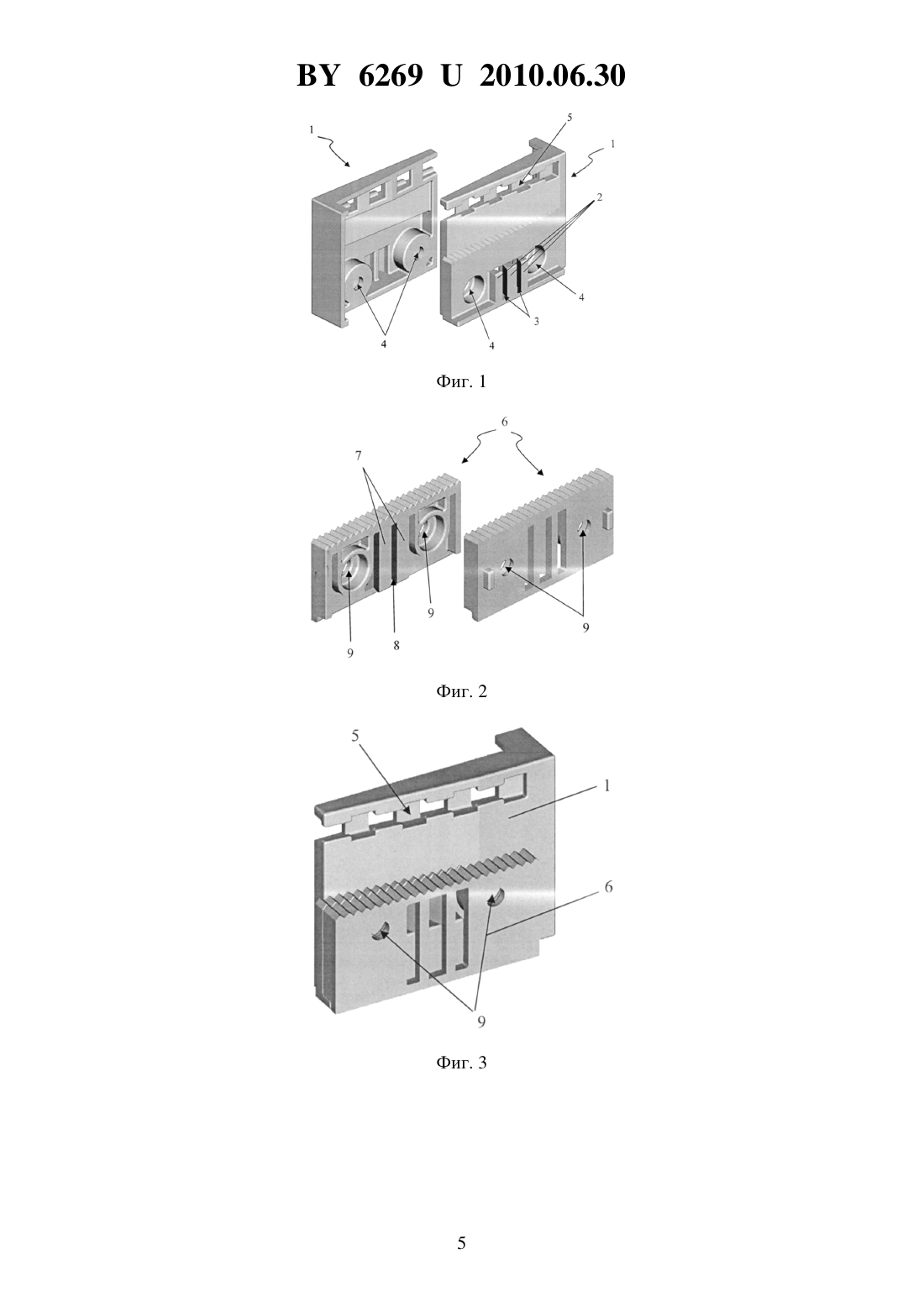

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное общество с ограниченной ответственностью АлюминТехно(72) Авторы Будько Андрей Викторович Ермоленко Юрий Петрович(73) Патентообладатель Совместное общество с ограниченной ответственностью АлюминТехно(57) 1. Крепление съемного порога, выполненное составным и содержащее элемент крепления по отношению к профилю дверной рамы, выполненный в виде щеткодержателя, и элемент крепления по отношению к съемному порогу, выполненный в виде торцевой заглушки, при этом щеткодержатель и торцевая заглушка снабжены расположенными вертикально ответными элементами шлицевого соединения, а также отверстиями под крепежные детали для разъемного крепления щеткодержателя и торцевой заглушки соответственно к профилю дверной рамы и съемному порогу. 2. Крепление по п. 1, отличающееся тем, что щеткодержатель и торцевая заглушка выполнены из неэластичного полимерного материала. 3. Крепление по любому из пп. 1 или 2, отличающееся тем, что элементы шлицевого соединения выполнены в виде прямоугольных пазов и выступов. 4. Крепление по любому из пп. 1-3, отличающееся тем, что щеткодержатель снабжен горизонтальным пазом для размещения в нем уплотнителя. Полезная модель относится к строительству, в частности к обрамлению проемов в стенах, более конкретно к съемным дверным порогам и, прежде всего, к их креплению. Из уровня техники известны съемные дверные пороги различных конструкций, которые крепятся к профильным деталям посредством крепежных деталей 1. Недостатком данного известного технического решения является сложность замены дверного порога,вследствие чего, в случае выхода из строя дверного порога, как правило, требуется достаточно сложный демонтаж всей дверной коробки. Кроме того, такие системы крепления рассчитаны на определенную высоту порога, и, в случае ее изменения, требуется выполнить дополнительные отверстия под крепежные детали в вертикальных стойках, что еще более усложняет ремонт. Также из уровня техники известны съемные дверные пороги 2, которые крепятся к вертикальным стойкам посредством различных переходных профилей или кронштейнов 3, но также с помощью крепежных деталей. Хотя подобные конструкции предполагают возможность изменения высоты и/или ширины порога без замены переходного профиля/кронштейна, в частности путем установки дополнительных профилей на основной профиль порога, для замены основного профиля все же необходимо проводить достаточно трудоемкий демонтаж переходного профиля/кронштейна. Задачей полезной модели является создание простого, надежного и удобного при монтаже/демонтаже крепления съемного дверного порога, конструкция которого обеспечила бы как максимально легкую и быструю замену порога при его истирании или поломке и легкое и быстрое изменение высоты порога, так и широкую универсальность порога, выраженную в возможности использования его для ремонта любых дверных коробок путем замены вышедшего из строя порога на предложенный съемный порог. Кроме того, крепление должно предусматривать возможность расширения функциональных возможностей некоторых стандартных элементов системы дверных профилей. Поставленная задача решается заявляемым креплением съемного порога, выполненным составным и содержащим элемент крепления по отношению к профилю дверной рамы, выполненный в виде щеткодержателя, и элемент крепления по отношению к съемному порогу, выполненный в виде торцевой заглушки, при этом щеткодержатель и торцевая заглушка снабжены расположенными вертикально ответными элементами шлицевого соединения, а также отверстиями под крепежные детали для разъемного крепления щеткодержателя и торцевой заглушки соответственно к профилю дверной рамы и съемному порогу. Предложенная конструкция крепления съемного порога максимально проста, удобна и функциональна. Так, составные элементы крепления - щеткодержатель и торцевая заглушка - по отдельности крепятся по отношению к вертикальному профилю дверной рамы и к съемному порогу соответственно с помощью подходящих крепежных деталей (например, саморезов). При этом шлицевое соединение щеткодержателя и торцевой заглушки обеспечивает надежную их взаимную фиксацию в направлении горизонтальных нагрузок. Кроме того, предложенная конструкция крепления расширяет функциональное назначение элементов, каждый из которых выполняет, по меньшей мере, две функции (а щеткодержатель в паре со вторым щеткодержателем, установленным на вертикальном торце дверного полотна, выполняет еще и третью функцию - уплотнение). 62692010.06.30 В общем случае, материал, из которого выполнены щеткодержатель и заглушка, не оказывает влияния на достижение технических результатов, однако в наиболее предпочтительных формах реализации заявляемого крепления щеткодержатель и торцевая заглушка выполнены из неэластичного полимерного материала. Геометрическая форма пазов и выступов на щеткодержателе и торцевой заглушке,формирующих шлицевое соединение, может быть любой подходящей, при условии согласования между соответствующими пазами/выступами щеткодержателя и выступами/пазами торцевой заглушки. В то же время в качестве наиболее предпочтительной формы реализации заявляемого крепления рассматривается крепление, в котором элементы шлицевого соединения на щеткодержателе и торцевой заглушке выполнены в виде прямоугольных пазов и выступов. Как уже было упомянуто выше, для расширения функциональных возможностей элементов крепления, в частности для придания щеткодержателю дополнительной функции элемента уплотнения, щеткодержатель может быть снабжен горизонтальным пазом для размещения в нем уплотнителя. Достоинства и преимущества заявленного съемного дверного порога и дверной коробки, содержащей съемный дверной порог, будут рассмотрены ниже на одном из возможных предпочтительных, но не ограничивающих примеров реализации со ссылкой на позиции чертежей, на которых изображены фиг. 1 - общий вид с лицевой и с тыльной стороны щеткодержателя фиг. 2 - общий вид с лицевой и с тыльной стороны торцевой заглушки фиг. 3 - общий вид щеткодержателя и торцевой заглушки в сборе фиг. 4 - общий вид (подетально) крепления, фрагмента профиля порога и фрагмента вертикального рамного профиля фиг. 5 - схематичное изображение процесса установки порога на вертикальном рамном профиле фиг. 6 - общий вид фрагмента порога и вертикального рамного профиля в смонтированном виде фиг. 7 - схематичное изображение фрагмента вертикального рамного профиля и фрагмента профилей дверного полотна со щеткодержателями в качестве уплотнителя. На фиг. 1 представлен общий вид с лицевой и с тыльной стороны щеткодержателя 1. Щеткодержатель 1 снабжен расположенными вертикально выступами 2 и пазами 3, в данной форме реализации имеющими прямоугольную форму. Количество, форма, размеры и расположение выступов 2 и пазов 3 щеткодержателя 1 могут быть выбраны специалистом в данной области любыми подходящими в каждом конкретном случае. Щеткодержатель 1 снабжен также сквозными отверстиями 4 под крепежные детали (в данной форме реализации - саморезы - на данном чертеже не изображены). Кроме того, щеткодержатель 1 снабжен горизонтальным пазом 5 для размещения в нем уплотнителя (на чертеже не изображен). На фиг. 2 представлен общий вид с лицевой и с тыльной стороны торцевой заглушки 6. Заглушка 6 снабжена вертикально расположенными выступами 7 и пазами 8, количество, форма, размеры и расположение которых соответствуют и согласованы с формой, размерами и расположением пазов 3 и выступов 2 соответственно щеткодержателя 1. Высота торцевой заглушки 6 может быть выбрана в широком диапазоне высот, определяемом высотой щеткодержателя 1, и зависит от высоты профиля порога. Торцевая заглушка 6 снабжена также сквозными отверстиями 9 под крепежные детали (в данной форме реализации - саморезы - на данном чертеже не изображены). На фиг. 3 представлен общий вид щеткодержателя 1 и торцевой заглушки 6 в сборе,но без профильных деталей системы дверных профилей. На фиг. 4 представлен общий вид (подетально) крепления, состоящего их щеткодержателя 1, торцевого профиля 6 и крепежных деталей - саморезов 10, фрагмента профиля 3 62692010.06.30 11 порога и фрагмента вертикального рамного профиля 12. Кроме того, на чертеже изображен также уплотнитель 13. На фиг. 5 представлено схематичное изображение процесса установки порога (профиля 11 порога) на вертикальном рамном профиле 12 посредством крепления, состоящего из щеткодержателя 1 и торцевой заглушки 6, а на фиг. 6 - общий вид фрагмента порога (профиля 11 порога) и вертикального рамного профиля (12) в смонтированном виде. На фиг. 7 представлено схематичное изображение фрагмента вертикального рамного профиля 12 и фрагмента профилей дверного полотна 14 со щеткодержателями 1 и 15 в качестве уплотнителя. Установку съемного дверного порога с использованием заявляемого крепления осуществляют следующим образом. Профиль 11 съемного порога отрезается в размер под углом 90 градусов и дополнительной фрезеровки не требует. На торцы профиля 11 порога устанавливаются и крепятся саморезами 10, устанавливаемыми в отверстия 9 под крепежные детали, торцевые заглушки 6. Щеткодержатели 1 устанавливаются на вертикальные рамные профили 12 и крепятся саморезами 10, устанавливаемыми в отверстия 4 под крепежные детали. В горизонтальные пазы 5 щеткодержателей 1 заводятся фетровые уплотнители 13. Порог с торцевыми заглушками 6 располагается между вертикальными рамными профилями 12, на которых уже установлены щеткодержатели 1, перемещается вертикально вниз и шлицуется пазами 8 и выступами 7 заглушек 6 соответственно в выступы 2 и пазы 3 щеткодержателей 1. Какое-либо дополнительное крепление торцевых заглушек 6 по отношению к щеткодержателям 1 не требуется, т.к. сформированное между ними шлицевое соединение надежно удерживает торцевые заглушки 6 и предупреждает их перемещение относительно щеткодержателей 1 (а следовательно, вертикальных рамных профилей 12) в направлении горизонтальных нагрузок, действующих на порог. Вертикальные нагрузки,действующие на порог, компенсируются за счет опоры порога на стационарное основание. На вертикальный торец дверного полотна 14 могут быть установлены ответные щеткодержатели 15 с фетровыми уплотнителями 13 с формированием уплотнения. При необходимости замены порога достаточно без демонтажа каких-либо крепежных деталей движением вертикально вверх вывести из шлицевого соединения пазы 8 и выступы 7 заглушек 6 и соответственно выступы 2 и пазы 3 щеткодержателей 1 и извлечь порог вместе с торцевыми заглушками 6. При необходимости замены порога в целом (например,другой высоты) новый порог с установленными на профиле 11 порога торцевыми заглушками 6 устанавливается описанным выше образом. При необходимости замены только профиля 11 порога вначале демонтируют торцевые заглушки (снимают крепежные детали 10) и устанавливают торцевые заглушки 6 на новом профиле 11 порога, закрепляя их посредством тех же крепежных деталей 10. Готовый порог устанавливается описанным выше образом. Приведенное выше описание иллюстрирует особенности, достоинства и преимущества заявляемого крепления, среди которых особым образом можно подчеркнуть следующие упрощенная технология обработки профильных элементов (профиль порога отрезается в размер под углом 90 градусов и дополнительной фрезеровки не требует) максимальная простота установки съемного порога на вертикальных рамных профилях (торцевые заглушки выступами и пазами надежно удерживаются в пазах и выступах щеткодержателей и дополнительного крепления не требуют) комбинация щеткодержатель-заглушка выполняет функцию элемента крепления порога, комбинация щеткодержатель-щеткодержатель выполняет функцию уплотнителя, т.е. элементы приобретают дополнительные функции щеткодержатель позволяет устанавливать разные по высоте пороги. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
