Контейнер для хранения съемного зубного протеза

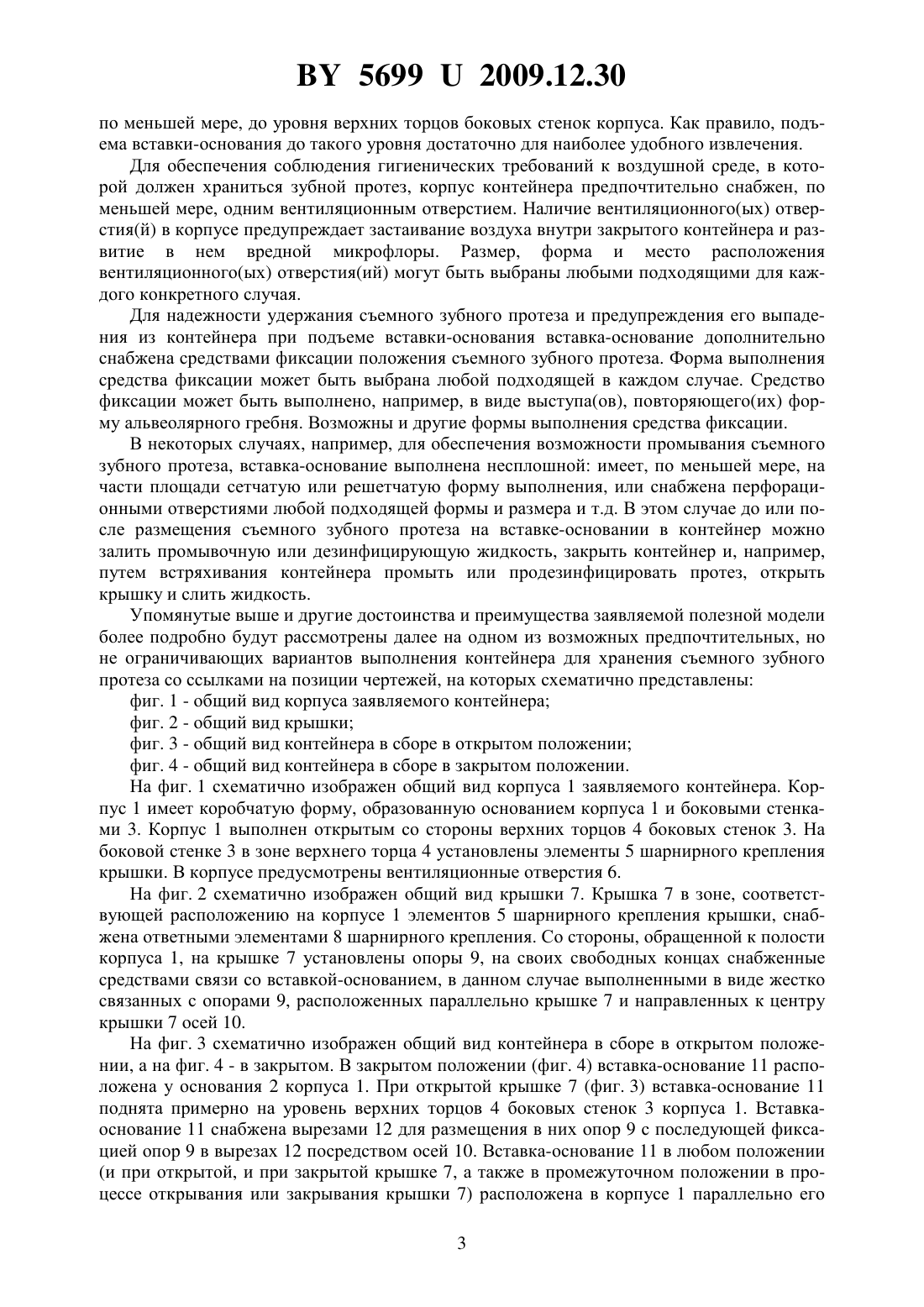

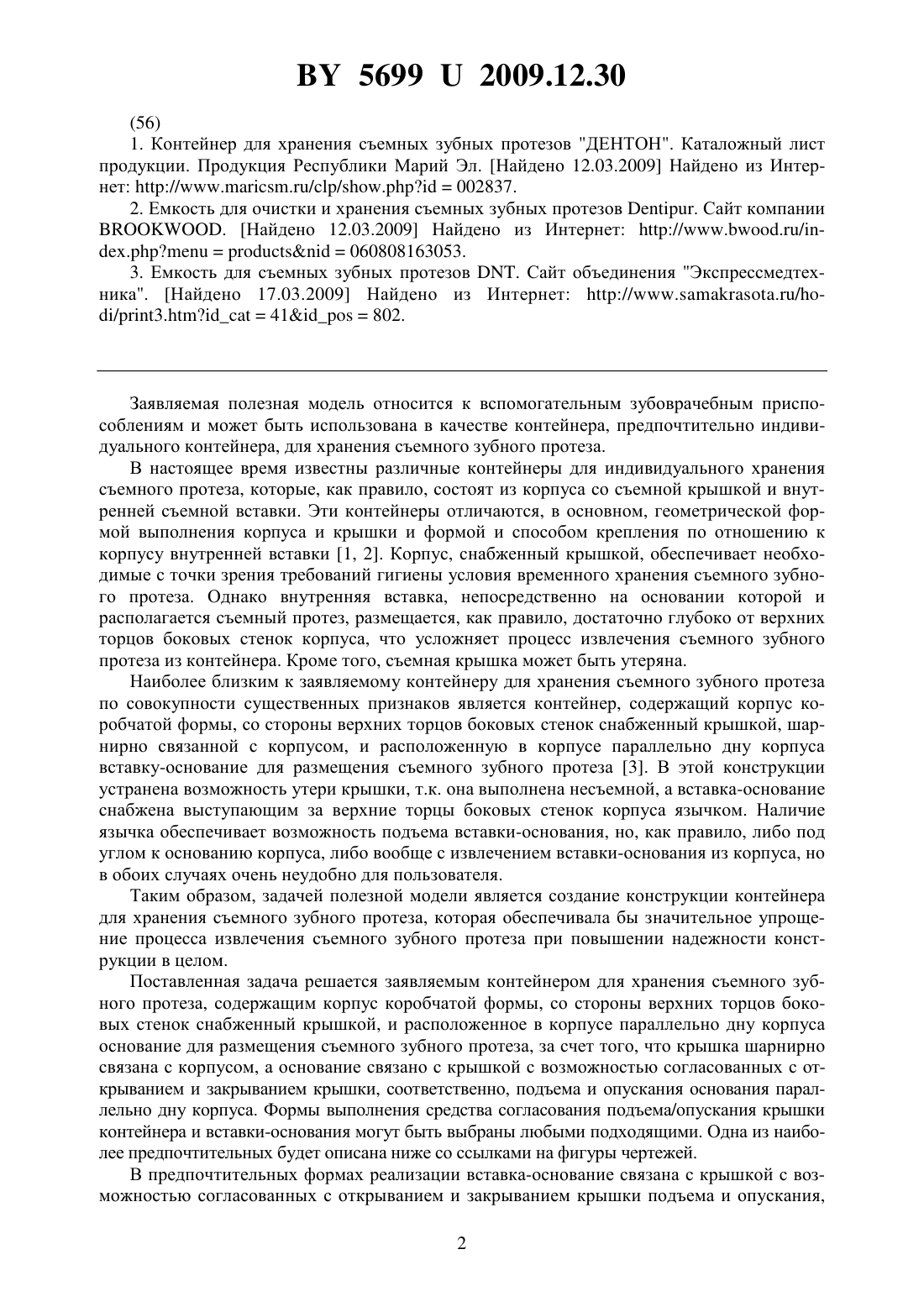

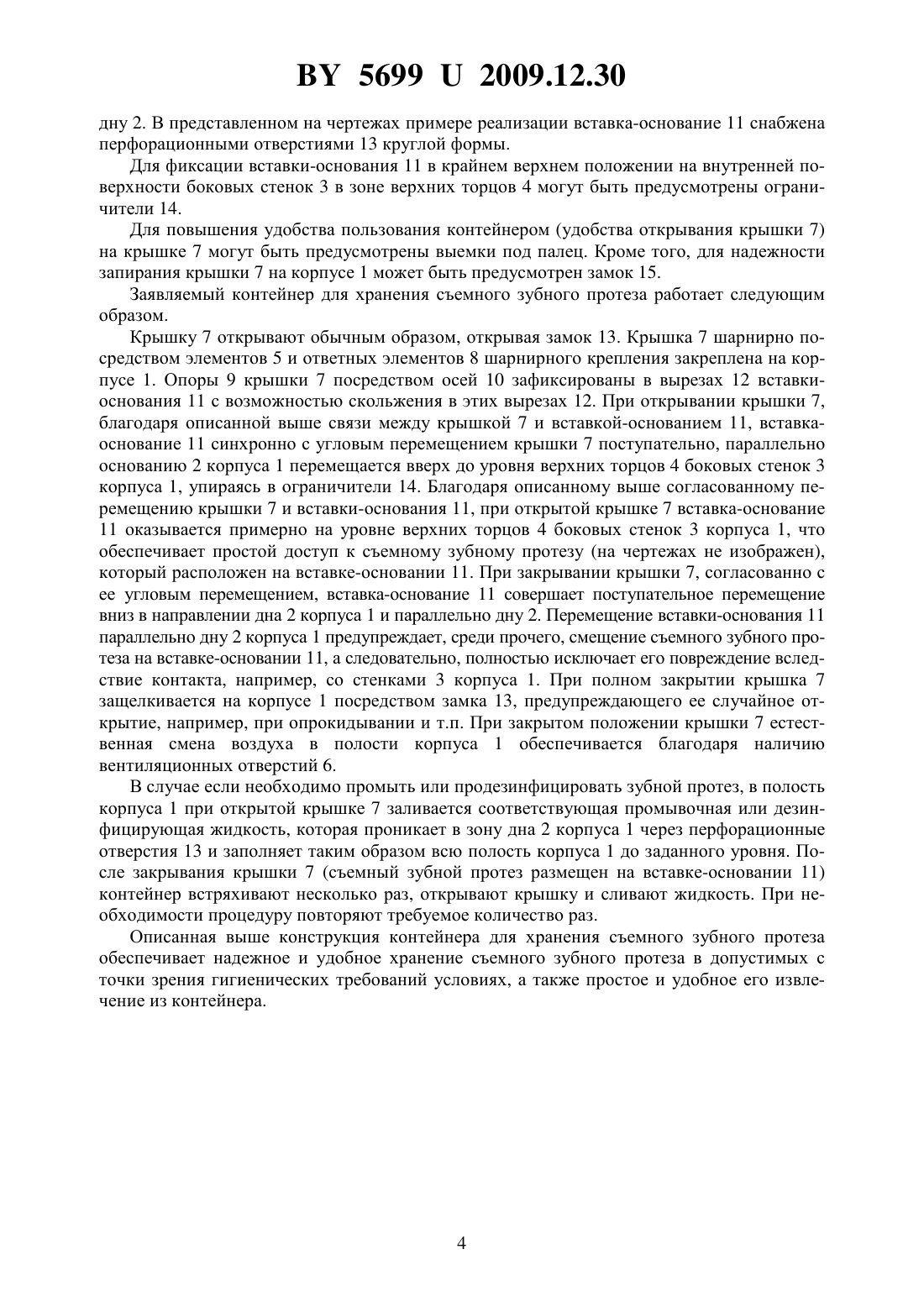

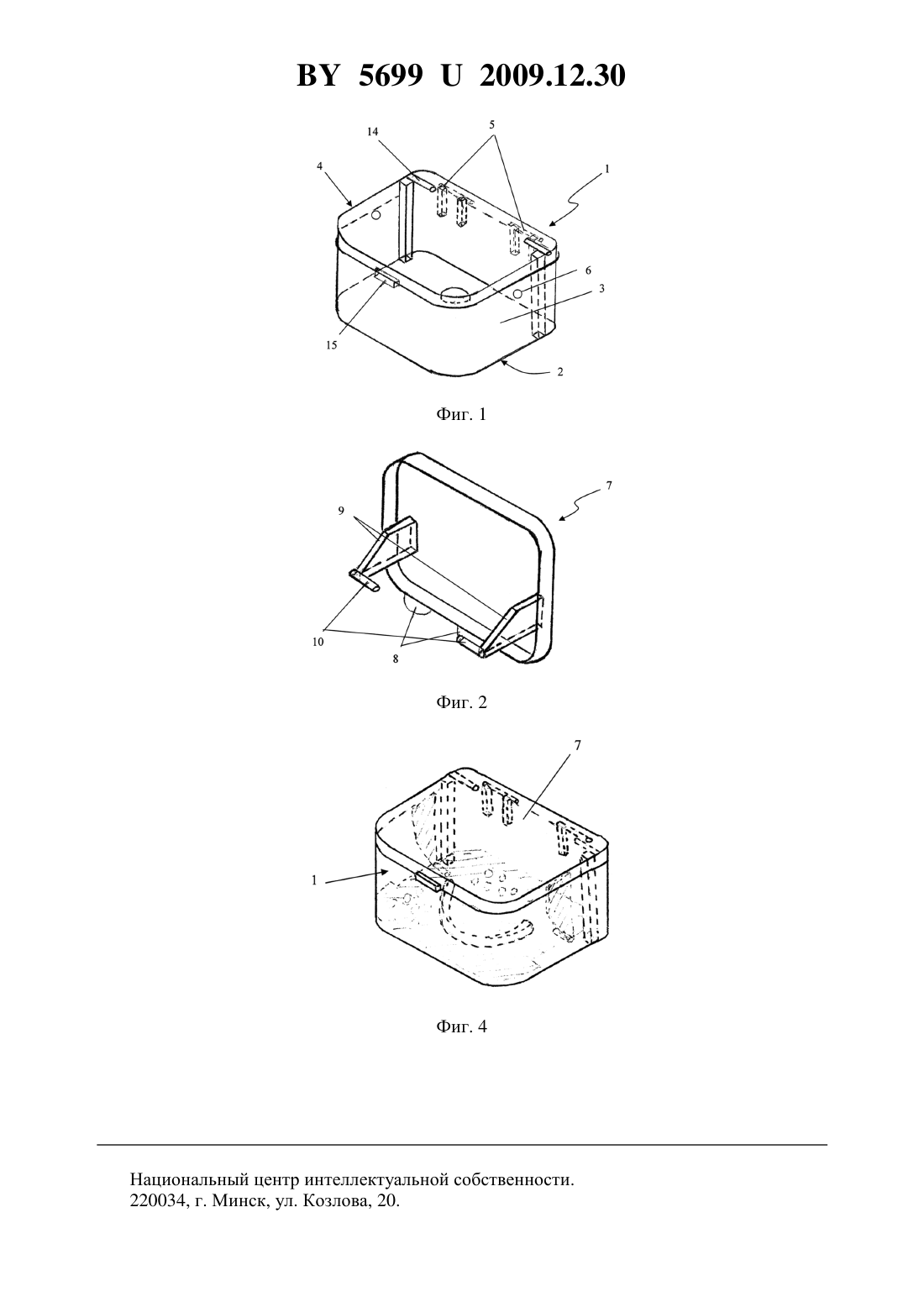

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ ХРАНЕНИЯ СЪЕМНОГО ЗУБНОГО ПРОТЕЗА(71) Заявитель Заздравных Сергей Иванович(72) Автор Заздравных Сергей Иванович(73) Патентообладатель Заздравных Сергей Иванович(57) 1. Контейнер для хранения съемного зубного протеза, содержащий корпус коробчатой формы, со стороны верхних торцов боковых стенок снабженный крышкой, шарнирно связанной с корпусом, и расположенную в корпусе параллельно дну корпуса внутреннюю вставку-основание для размещения съемного зубного протеза, отличающийся тем, что вставка-основание связана с крышкой с возможностью согласованных с открыванием и закрыванием крышки, соответственно, подъема и опускания вставки-основания параллельно дну корпуса. 2. Контейнер по п. 1, отличающийся тем, что вставка-основание связана с крышкой с возможностью согласованных с открыванием и закрыванием крышки подъема и опускания, по меньшей мере, до уровня верхних торцов боковых стенок корпуса. 3. Контейнер по п. 1 или 2, отличающийся тем, что корпус снабжен, по меньшей мере, одним вентиляционным отверстием. 4. Контейнер по любому из пп. 1-3, отличающийся тем, что вставка-основание дополнительно снабжена средствами фиксации положения съемного зубного протеза. 5. Контейнер по любому из пп. 1-4, отличающийся тем, что вставка-основание выполнена несплошной.(56) 1. Контейнер для хранения съемных зубных протезов ДЕНТОН. Каталожный лист продукции. Продукция Республики Марий Эл. Найдено 12.03.2009 Найдено из Интернет ////.002837. 2. Емкость для очистки и хранения съемных зубных протезов . Сайт компании. Найдено 12.03.2009 Найдено из Интернет ///.060808163053. 3. Емкость для съемных зубных протезов . Сайт объединения Экспрессмедтехника. Найдено 17.03.2009 Найдено из Интернет ////3.41802. Заявляемая полезная модель относится к вспомогательным зубоврачебным приспособлениям и может быть использована в качестве контейнера, предпочтительно индивидуального контейнера, для хранения съемного зубного протеза. В настоящее время известны различные контейнеры для индивидуального хранения съемного протеза, которые, как правило, состоят из корпуса со съемной крышкой и внутренней съемной вставки. Эти контейнеры отличаются, в основном, геометрической формой выполнения корпуса и крышки и формой и способом крепления по отношению к корпусу внутренней вставки 1, 2. Корпус, снабженный крышкой, обеспечивает необходимые с точки зрения требований гигиены условия временного хранения съемного зубного протеза. Однако внутренняя вставка, непосредственно на основании которой и располагается съемный протез, размещается, как правило, достаточно глубоко от верхних торцов боковых стенок корпуса, что усложняет процесс извлечения съемного зубного протеза из контейнера. Кроме того, съемная крышка может быть утеряна. Наиболее близким к заявляемому контейнеру для хранения съемного зубного протеза по совокупности существенных признаков является контейнер, содержащий корпус коробчатой формы, со стороны верхних торцов боковых стенок снабженный крышкой, шарнирно связанной с корпусом, и расположенную в корпусе параллельно дну корпуса вставку-основание для размещения съемного зубного протеза 3. В этой конструкции устранена возможность утери крышки, т.к. она выполнена несъемной, а вставка-основание снабжена выступающим за верхние торцы боковых стенок корпуса язычком. Наличие язычка обеспечивает возможность подъема вставки-основания, но, как правило, либо под углом к основанию корпуса, либо вообще с извлечением вставки-основания из корпуса, но в обоих случаях очень неудобно для пользователя. Таким образом, задачей полезной модели является создание конструкции контейнера для хранения съемного зубного протеза, которая обеспечивала бы значительное упрощение процесса извлечения съемного зубного протеза при повышении надежности конструкции в целом. Поставленная задача решается заявляемым контейнером для хранения съемного зубного протеза, содержащим корпус коробчатой формы, со стороны верхних торцов боковых стенок снабженный крышкой, и расположенное в корпусе параллельно дну корпуса основание для размещения съемного зубного протеза, за счет того, что крышка шарнирно связана с корпусом, а основание связано с крышкой с возможностью согласованных с открыванием и закрыванием крышки, соответственно, подъема и опускания основания параллельно дну корпуса. Формы выполнения средства согласования подъема/опускания крышки контейнера и вставки-основания могут быть выбраны любыми подходящими. Одна из наиболее предпочтительных будет описана ниже со ссылками на фигуры чертежей. В предпочтительных формах реализации вставка-основание связана с крышкой с возможностью согласованных с открыванием и закрыванием крышки подъема и опускания,2 56992009.12.30 по меньшей мере, до уровня верхних торцов боковых стенок корпуса. Как правило, подъема вставки-основания до такого уровня достаточно для наиболее удобного извлечения. Для обеспечения соблюдения гигиенических требований к воздушной среде, в которой должен храниться зубной протез, корпус контейнера предпочтительно снабжен, по меньшей мере, одним вентиляционным отверстием. Наличие вентиляционного(ых) отверстия(й) в корпусе предупреждает застаивание воздуха внутри закрытого контейнера и развитие в нем вредной микрофлоры. Размер, форма и место расположения вентиляционного(ых) отверстия(ий) могут быть выбраны любыми подходящими для каждого конкретного случая. Для надежности удержания съемного зубного протеза и предупреждения его выпадения из контейнера при подъеме вставки-основания вставка-основание дополнительно снабжена средствами фиксации положения съемного зубного протеза. Форма выполнения средства фиксации может быть выбрана любой подходящей в каждом случае. Средство фиксации может быть выполнено, например, в виде выступа(ов), повторяющего(их) форму альвеолярного гребня. Возможны и другие формы выполнения средства фиксации. В некоторых случаях, например, для обеспечения возможности промывания съемного зубного протеза, вставка-основание выполнена несплошной имеет, по меньшей мере, на части площади сетчатую или решетчатую форму выполнения, или снабжена перфорационными отверстиями любой подходящей формы и размера и т.д. В этом случае до или после размещения съемного зубного протеза на вставке-основании в контейнер можно залить промывочную или дезинфицирующую жидкость, закрыть контейнер и, например,путем встряхивания контейнера промыть или продезинфицировать протез, открыть крышку и слить жидкость. Упомянутые выше и другие достоинства и преимущества заявляемой полезной модели более подробно будут рассмотрены далее на одном из возможных предпочтительных, но не ограничивающих вариантов выполнения контейнера для хранения съемного зубного протеза со ссылками на позиции чертежей, на которых схематично представлены фиг. 1 - общий вид корпуса заявляемого контейнера фиг. 2 - общий вид крышки фиг. 3 - общий вид контейнера в сборе в открытом положении фиг. 4 - общий вид контейнера в сборе в закрытом положении. На фиг. 1 схематично изображен общий вид корпуса 1 заявляемого контейнера. Корпус 1 имеет коробчатую форму, образованную основанием корпуса 1 и боковыми стенками 3. Корпус 1 выполнен открытым со стороны верхних торцов 4 боковых стенок 3. На боковой стенке 3 в зоне верхнего торца 4 установлены элементы 5 шарнирного крепления крышки. В корпусе предусмотрены вентиляционные отверстия 6. На фиг. 2 схематично изображен общий вид крышки 7. Крышка 7 в зоне, соответствующей расположению на корпусе 1 элементов 5 шарнирного крепления крышки, снабжена ответными элементами 8 шарнирного крепления. Со стороны, обращенной к полости корпуса 1, на крышке 7 установлены опоры 9, на своих свободных концах снабженные средствами связи со вставкой-основанием, в данном случае выполненными в виде жестко связанных с опорами 9, расположенных параллельно крышке 7 и направленных к центру крышки 7 осей 10. На фиг. 3 схематично изображен общий вид контейнера в сборе в открытом положении, а на фиг. 4 - в закрытом. В закрытом положении (фиг. 4) вставка-основание 11 расположена у основания 2 корпуса 1. При открытой крышке 7 (фиг. 3) вставка-основание 11 поднята примерно на уровень верхних торцов 4 боковых стенок 3 корпуса 1. Вставкаоснование 11 снабжена вырезами 12 для размещения в них опор 9 с последующей фиксацией опор 9 в вырезах 12 посредством осей 10. Вставка-основание 11 в любом положении(и при открытой, и при закрытой крышке 7, а также в промежуточном положении в процессе открывания или закрывания крышки 7) расположена в корпусе 1 параллельно его 3 56992009.12.30 дну 2. В представленном на чертежах примере реализации вставка-основание 11 снабжена перфорационными отверстиями 13 круглой формы. Для фиксации вставки-основания 11 в крайнем верхнем положении на внутренней поверхности боковых стенок 3 в зоне верхних торцов 4 могут быть предусмотрены ограничители 14. Для повышения удобства пользования контейнером (удобства открывания крышки 7) на крышке 7 могут быть предусмотрены выемки под палец. Кроме того, для надежности запирания крышки 7 на корпусе 1 может быть предусмотрен замок 15. Заявляемый контейнер для хранения съемного зубного протеза работает следующим образом. Крышку 7 открывают обычным образом, открывая замок 13. Крышка 7 шарнирно посредством элементов 5 и ответных элементов 8 шарнирного крепления закреплена на корпусе 1. Опоры 9 крышки 7 посредством осей 10 зафиксированы в вырезах 12 вставкиоснования 11 с возможностью скольжения в этих вырезах 12. При открывании крышки 7,благодаря описанной выше связи между крышкой 7 и вставкой-основанием 11, вставкаоснование 11 синхронно с угловым перемещением крышки 7 поступательно, параллельно основанию 2 корпуса 1 перемещается вверх до уровня верхних торцов 4 боковых стенок 3 корпуса 1, упираясь в ограничители 14. Благодаря описанному выше согласованному перемещению крышки 7 и вставки-основания 11, при открытой крышке 7 вставка-основание 11 оказывается примерно на уровне верхних торцов 4 боковых стенок 3 корпуса 1, что обеспечивает простой доступ к съемному зубному протезу (на чертежах не изображен),который расположен на вставке-основании 11. При закрывании крышки 7, согласованно с ее угловым перемещением, вставка-основание 11 совершает поступательное перемещение вниз в направлении дна 2 корпуса 1 и параллельно дну 2. Перемещение вставки-основания 11 параллельно дну 2 корпуса 1 предупреждает, среди прочего, смещение съемного зубного протеза на вставке-основании 11, а следовательно, полностью исключает его повреждение вследствие контакта, например, со стенками 3 корпуса 1. При полном закрытии крышка 7 защелкивается на корпусе 1 посредством замка 13, предупреждающего ее случайное открытие, например, при опрокидывании и т.п. При закрытом положении крышки 7 естественная смена воздуха в полости корпуса 1 обеспечивается благодаря наличию вентиляционных отверстий 6. В случае если необходимо промыть или продезинфицировать зубной протез, в полость корпуса 1 при открытой крышке 7 заливается соответствующая промывочная или дезинфицирующая жидкость, которая проникает в зону дна 2 корпуса 1 через перфорационные отверстия 13 и заполняет таким образом всю полость корпуса 1 до заданного уровня. После закрывания крышки 7 (съемный зубной протез размещен на вставке-основании 11) контейнер встряхивают несколько раз, открывают крышку и сливают жидкость. При необходимости процедуру повторяют требуемое количество раз. Описанная выше конструкция контейнера для хранения съемного зубного протеза обеспечивает надежное и удобное хранение съемного зубного протеза в допустимых с точки зрения гигиенических требований условиях, а также простое и удобное его извлечение из контейнера. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
