Борцовский тренажер
Номер патента: U 58
Опубликовано: 30.12.1999
Авторы: Соколков Василий Анатольевич, Павлович Александр Эдуардович, Закерничный Владимир Иванович
Текст

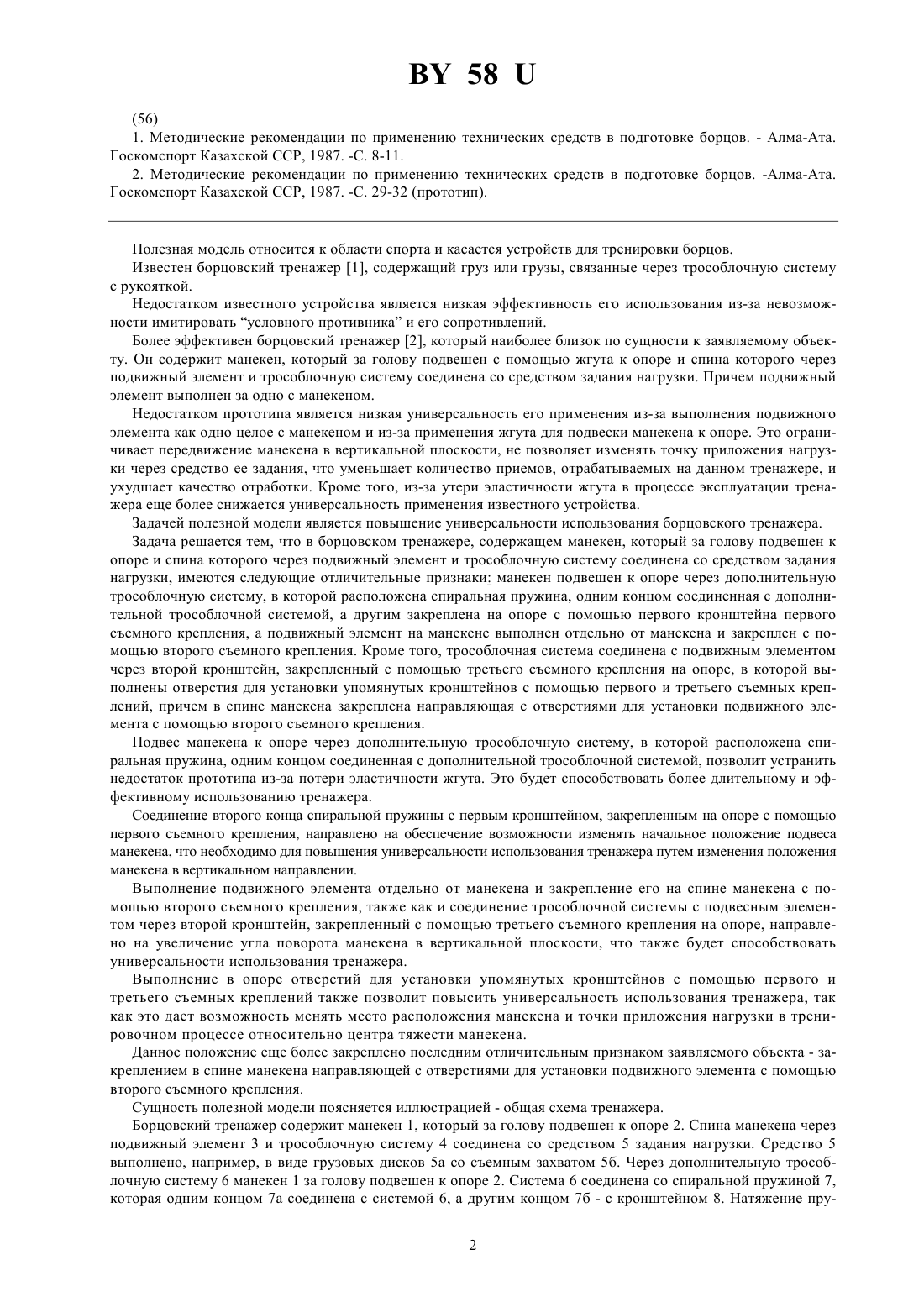

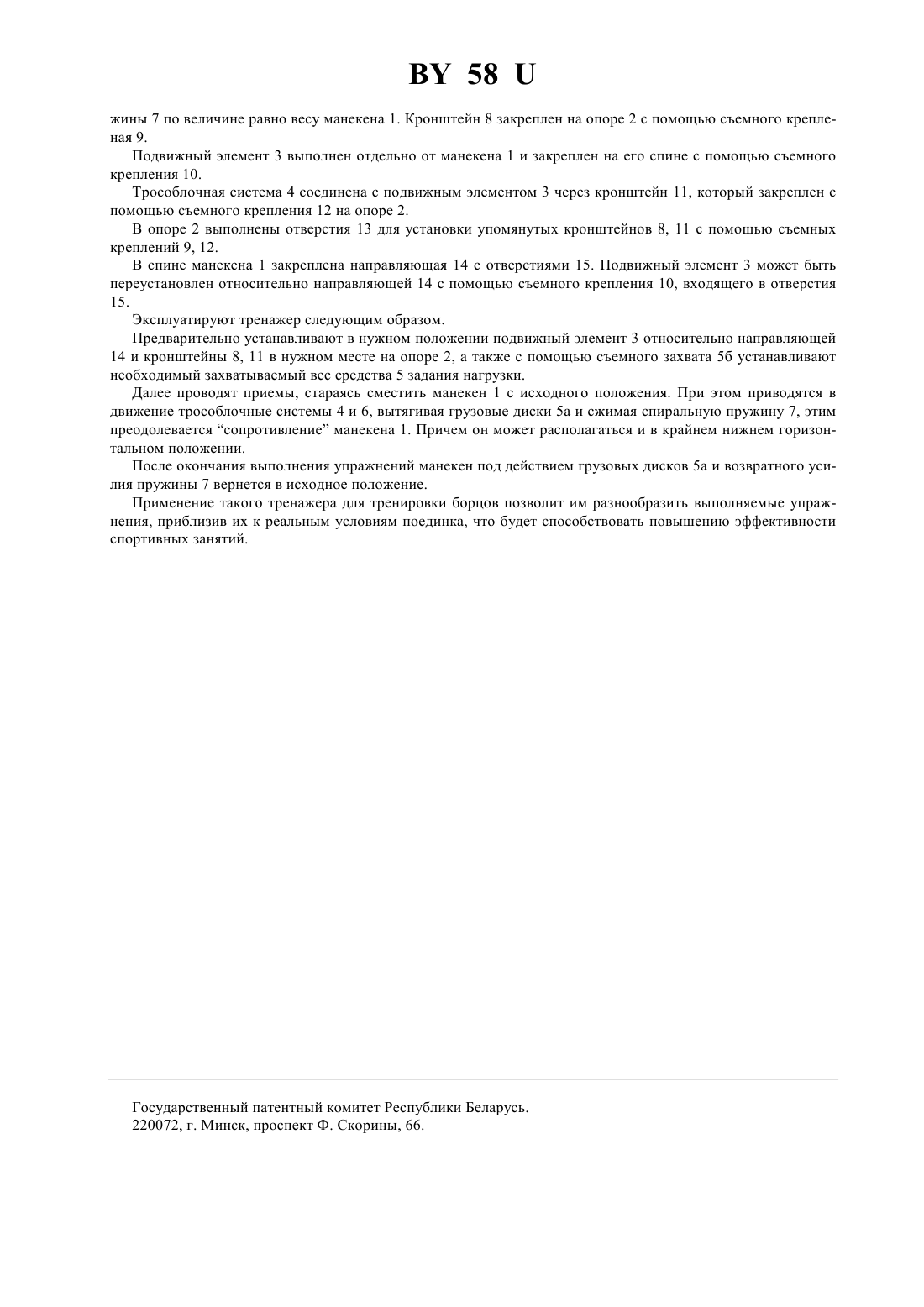

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусская государственная политехническая академия(73) Патентообладатель Белорусская государственная политехническая академия(57) Борцовский тренажер, содержащий манекен, который за голову подвешен к опоре и спина которого через подвижный элемент и трособлочную систему соединена со средством задания нагрузки, отличающийся тем, что манекен подвешен к опоре через дополнительную трособлочную систему, в которой расположена спиральная пружина,одним концом соединенная с дополнительной трособлочной системой, а другим - с первым кронштейном, закрепленным на опоре с помощью первого съемного крепления, причем подвижный элемент выполнен отдельно от манекена и закреплен на его спине с помощью второго съемного крепления, кроме того, трособлочная система соединена с подвижным элементом через второй кронштейн, закрепленный с помощью третьего съемного крепления на опоре, в которой выполнены отверстия для установки упомянутых кронштейнов с помощью первого и третьего съемных креплений, причем в спине манекена закреплена направляющая с отверстиями для установки подвижного элемента с помощью второго съемного крепления.(56) 1. Методические рекомендации по применению технических средств в подготовке борцов. - Алма-Ата. Госкомспорт Казахской ССР, 1987. -С. 8-11. 2. Методические рекомендации по применению технических средств в подготовке борцов. -Алма-Ата. Госкомспорт Казахской ССР, 1987. -С. 29-32 (прототип). Полезная модель относится к области спорта и касается устройств для тренировки борцов. Известен борцовский тренажер 1, содержащий груз или грузы, связанные через трособлочную систему с рукояткой. Недостатком известного устройства является низкая эффективность его использования из-за невозможности имитировать условного противника и его сопротивлений. Более эффективен борцовский тренажер 2, который наиболее близок по сущности к заявляемому объекту. Он содержит манекен, который за голову подвешен с помощью жгута к опоре и спина которого через подвижный элемент и трособлочную систему соединена со средством задания нагрузки. Причем подвижный элемент выполнен за одно с манекеном. Недостатком прототипа является низкая универсальность его применения из-за выполнения подвижного элемента как одно целое с манекеном и из-за применения жгута для подвески манекена к опоре. Это ограничивает передвижение манекена в вертикальной плоскости, не позволяет изменять точку приложения нагрузки через средство ее задания, что уменьшает количество приемов, отрабатываемых на данном тренажере, и ухудшает качество отработки. Кроме того, из-за утери эластичности жгута в процессе эксплуатации тренажера еще более снижается универсальность применения известного устройства. Задачей полезной модели является повышение универсальности использования борцовского тренажера. Задача решается тем, что в борцовском тренажере, содержащем манекен, который за голову подвешен к опоре и спина которого через подвижный элемент и трособлочную систему соединена со средством задания нагрузки, имеются следующие отличительные признаки манекен подвешен к опоре через дополнительную трособлочную систему, в которой расположена спиральная пружина, одним концом соединенная с дополнительной трособлочной системой, а другим закреплена на опоре с помощью первого кронштейна первого съемного крепления, а подвижный элемент на манекене выполнен отдельно от манекена и закреплен с помощью второго съемного крепления. Кроме того, трособлочная система соединена с подвижным элементом через второй кронштейн, закрепленный с помощью третьего съемного крепления на опоре, в которой выполнены отверстия для установки упомянутых кронштейнов с помощью первого и третьего съемных креплений, причем в спине манекена закреплена направляющая с отверстиями для установки подвижного элемента с помощью второго съемного крепления. Подвес манекена к опоре через дополнительную трособлочную систему, в которой расположена спиральная пружина, одним концом соединенная с дополнительной трособлочной системой, позволит устранить недостаток прототипа из-за потери эластичности жгута. Это будет способствовать более длительному и эффективному использованию тренажера. Соединение второго конца спиральной пружины с первым кронштейном, закрепленным на опоре с помощью первого съемного крепления, направлено на обеспечение возможности изменять начальное положение подвеса манекена, что необходимо для повышения универсальности использования тренажера путем изменения положения манекена в вертикальном направлении. Выполнение подвижного элемента отдельно от манекена и закрепление его на спине манекена с помощью второго съемного крепления, также как и соединение трособлочной системы с подвесным элементом через второй кронштейн, закрепленный с помощью третьего съемного крепления на опоре, направлено на увеличение угла поворота манекена в вертикальной плоскости, что также будет способствовать универсальности использования тренажера. Выполнение в опоре отверстий для установки упомянутых кронштейнов с помощью первого и третьего съемных креплений также позволит повысить универсальность использования тренажера, так как это дает возможность менять место расположения манекена и точки приложения нагрузки в тренировочном процессе относительно центра тяжести манекена. Данное положение еще более закреплено последним отличительным признаком заявляемого объекта - закреплением в спине манекена направляющей с отверстиями для установки подвижного элемента с помощью второго съемного крепления. Сущность полезной модели поясняется иллюстрацией - общая схема тренажера. Борцовский тренажер содержит манекен 1, который за голову подвешен к опоре 2. Спина манекена через подвижный элемент 3 и трособлочную систему 4 соединена со средством 5 задания нагрузки. Средство 5 выполнено, например, в виде грузовых дисков 5 а со съемным захватом 5 б. Через дополнительную трособлочную систему 6 манекен 1 за голову подвешен к опоре 2. Система 6 соединена со спиральной пружиной 7,которая одним концом 7 а соединена с системой 6, а другим концом 7 б - с кронштейном 8. Натяжение пру 2 58 жины 7 по величине равно весу манекена 1. Кронштейн 8 закреплен на опоре 2 с помощью съемного крепленая 9. Подвижный элемент 3 выполнен отдельно от манекена 1 и закреплен на его спине с помощью съемного крепления 10. Трособлочная система 4 соединена с подвижным элементом 3 через кронштейн 11, который закреплен с помощью съемного крепления 12 на опоре 2. В опоре 2 выполнены отверстия 13 для установки упомянутых кронштейнов 8, 11 с помощью съемных креплений 9, 12. В спине манекена 1 закреплена направляющая 14 с отверстиями 15. Подвижный элемент 3 может быть переустановлен относительно направляющей 14 с помощью съемного крепления 10, входящего в отверстия 15. Эксплуатируют тренажер следующим образом. Предварительно устанавливают в нужном положении подвижный элемент 3 относительно направляющей 14 и кронштейны 8, 11 в нужном месте на опоре 2, а также с помощью съемного захвата 5 б устанавливают необходимый захватываемый вес средства 5 задания нагрузки. Далее проводят приемы, стараясь сместить манекен 1 с исходного положения. При этом приводятся в движение трособлочные системы 4 и 6, вытягивая грузовые диски 5 а и сжимая спиральную пружину 7, этим преодолевается сопротивление манекена 1. Причем он может располагаться и в крайнем нижнем горизонтальном положении. После окончания выполнения упражнений манекен под действием грузовых дисков 5 а и возвратного усилия пружины 7 вернется в исходное положение. Применение такого тренажера для тренировки борцов позволит им разнообразить выполняемые упражнения, приблизив их к реальным условиям поединка, что будет способствовать повышению эффективности спортивных занятий. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: A63B 69/00
Метки: тренажер, борцовский
